带配置规格平行钢暗销连接紧固件

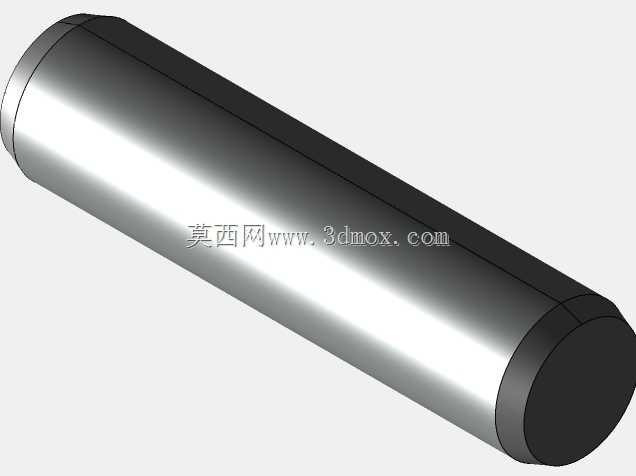

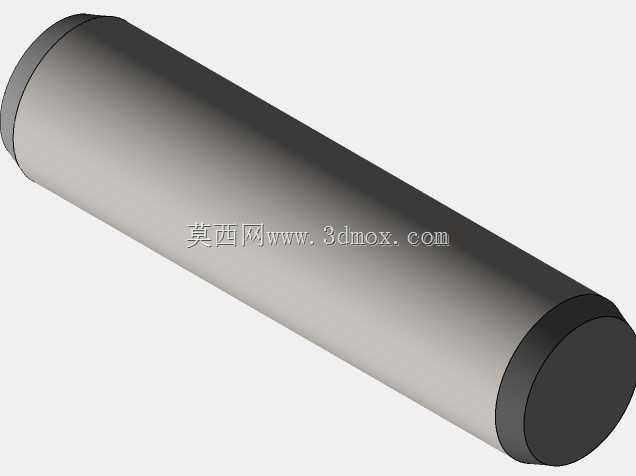

　　在各类机械结构的装配环节里，销连接是实现零部件精准定位、载荷传递的基础连接形式，平行钢暗销作为过盈配合类销件的典型代表，广泛应用在工装夹具定位、模具组件拼接、传动部件周向固定、精密设备装配对位等场景中，区别于外露的带头销件，这类暗销装入对应销孔后两端不突出工件表面，不会干涉周边部件的运动轨迹，也能避免装配后出现突出剐蹭的问题，在紧凑结构的设备内部应用占比极高。做这类销件的三维设计时，首先要匹配不同工况的安装需求做全配置覆盖，不能只做单一规格的模型，要结合常用的销孔配合公差带，把不同直径、不同长度的规格做参数化关联，调整规格时能自动更新端面倒角、圆柱面的尺寸参数，不用重复建模，能大幅提升选型调用的效率。从结构设计逻辑来看，

　　平行钢暗销的主体为等直径圆柱结构，两端做小尺寸倒角处理，这个倒角不是随意设置的工艺结构，一方面是压装时能顺利导入预制的销孔，避免销件端面刮伤销孔内壁破坏配合精度，另一方面也能消除端面锐边，防止装配操作时划伤操作人员。模型里标注的尺寸参数完全对应实际加工的尺寸边界，以展示的规格为例，销体总长度为100mm，公称直径为6mm，两端倒角尺寸为0.5mm，这个尺寸边界在装配选型时要重点核对：首先销孔的深度要略大于销件的总长度，避免压装后销件端部顶到孔底无法装到位，其次销孔的公称尺寸要和销径保持对应过盈量，根据不同的载荷等级选择H7/m6、H7/n6这类常用的销配合公差，保证压装后销件不会在孔内出现窜动。这类暗销的实际功能可以分为两类，

　　一类是纯定位用途，主要用来保证两个拼接零部件的相对位置精度，比如冲压模具的上下模座定位、工装夹具的工件定位块安装，这类场景下销件不承受主要的工作载荷，选型时主要核对定位精度对应的销径公差即可；另一类是承载类用途，用来传递横向剪切力或者周向扭矩，比如齿轮和轴的周向固定、连杆接头的连接销，这类场景下除了尺寸匹配，还要核对销件的材质强度是否满足载荷要求，对应三维模型里可以关联材质属性参数，方便后续做有限元分析时直接调用。建模过程中要严格控制圆柱面的圆度、圆柱度公差，不能出现锥度、腰鼓形的建模误差，否则生成的工程图或者导出的加工模型会直接影响后续零件的加工精度，两端的倒角要做等角度处理，和圆柱面的衔接处要做相切过渡，避免出现尖锐的棱边特征，

　　和实际加工的零件状态保持一致。在装配调用时，这类带配置的模型可以直接在装配体里选择对应规格，不用单独下载不同尺寸的文件，能大幅提升装配设计的效率，同时参数化的配置可以直接生成对应规格的工程图，自动匹配尺寸标注，减少重复出图的工作量。要注意的是，平行钢暗销安装时一般采用压入法或者温差法装配，压装时要保证压入力的方向和销孔轴线保持同轴，不能偏斜压入，否则会导致销孔变形或者销件弯曲，对应的三维模型在做装配模拟时，可以添加同轴度、配合深度的配合约束，模拟实际压装的到位状态，提前排查装配时是否会出现干涉问题。对于经常需要拆卸的检修部位，不适合选用这类过盈配合的暗销，要换成带内螺纹的拔出型销件，但在不需要频繁拆卸、对结构紧凑度要求高的部位，平行钢暗销的连接刚性、定位精度都要优于其他可拆卸销件，而且结构简单加工成本低，是机械结构设计里最常用的基础连接件之一。做这类标准件的三维建模，核心是要还原实际零件的所有工艺特征和尺寸边界，不能只做一个简化的圆柱代替，要把倒角、尺寸公差、配置规格这些细节做全，才能真正给设计选型、装配模拟、加工出图提供实用的参考，避免因为模型和实际零件存在偏差导致后续生产装配出现问题。
