帕萨罗拉小型立式演示蒸汽机结构

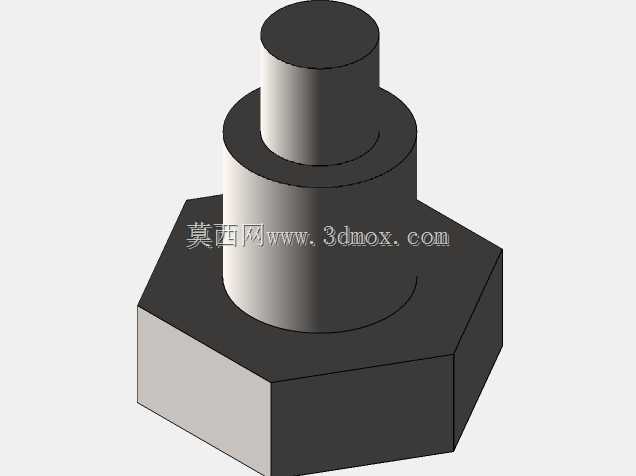

　　这款小型立式蒸汽机的结构设计，核心围绕演示与教学场景的实际需求展开，区别于工业级大功率蒸汽动力设备，它的所有结构都做了可视化处理，方便观察者直接理解蒸汽动力的完整做功逻辑。从实际应用场景来看，这类小型蒸汽装置主要服务于工程原理教学、蒸汽动力爱好者收藏、科普场馆展品制作等场景，不需要承担持续高负荷的工业生产动力输出任务，因此在结构设计上优先考虑传动逻辑的直观展示，而非极端工况下的耐久性能。

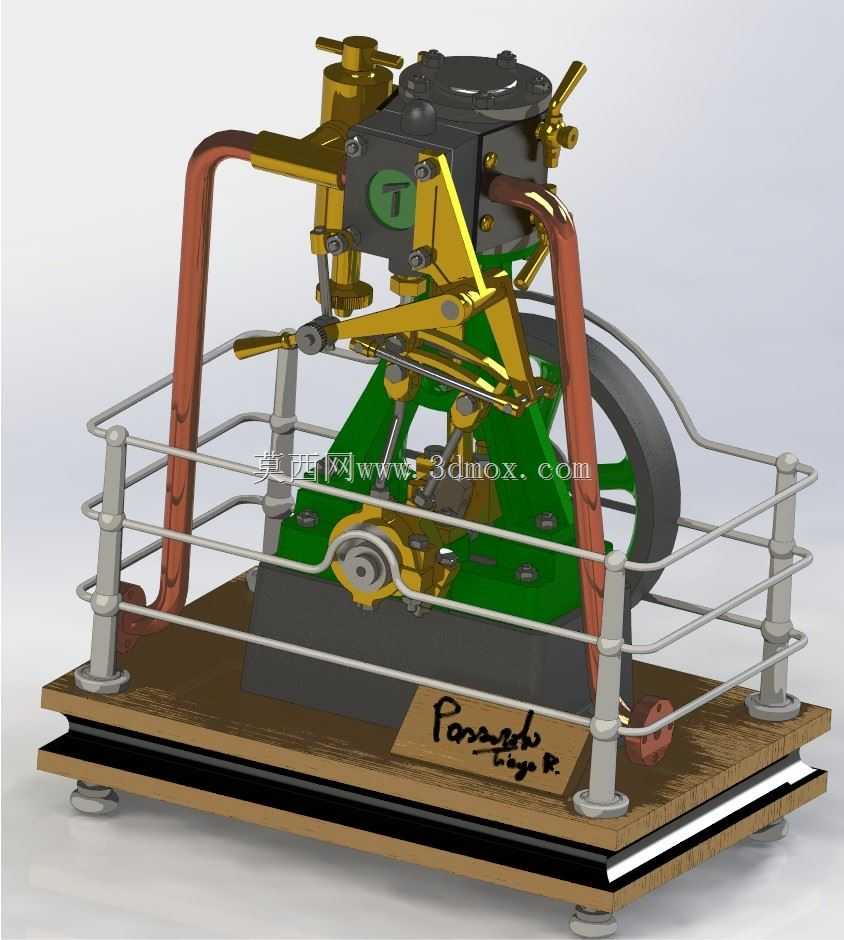

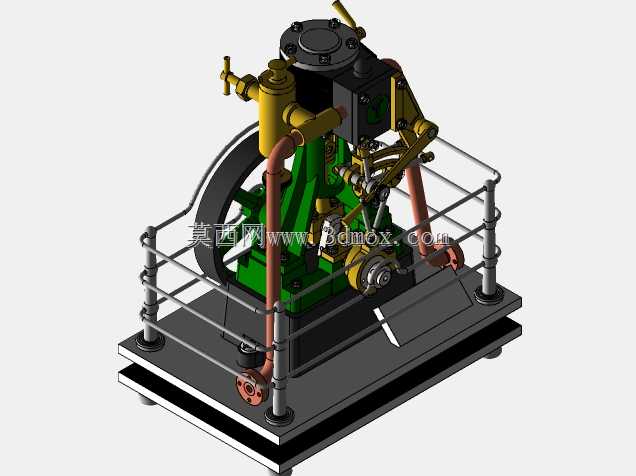

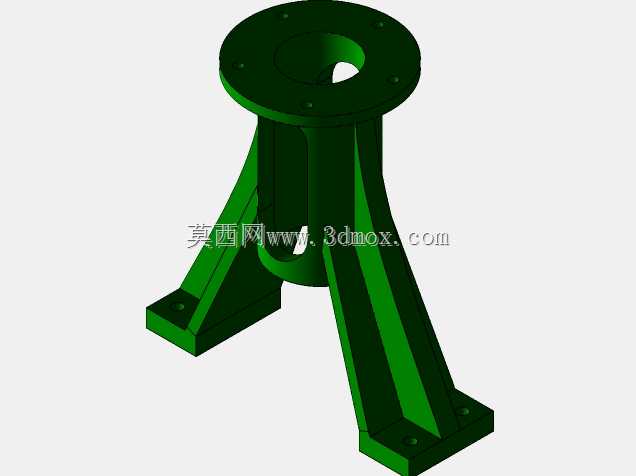

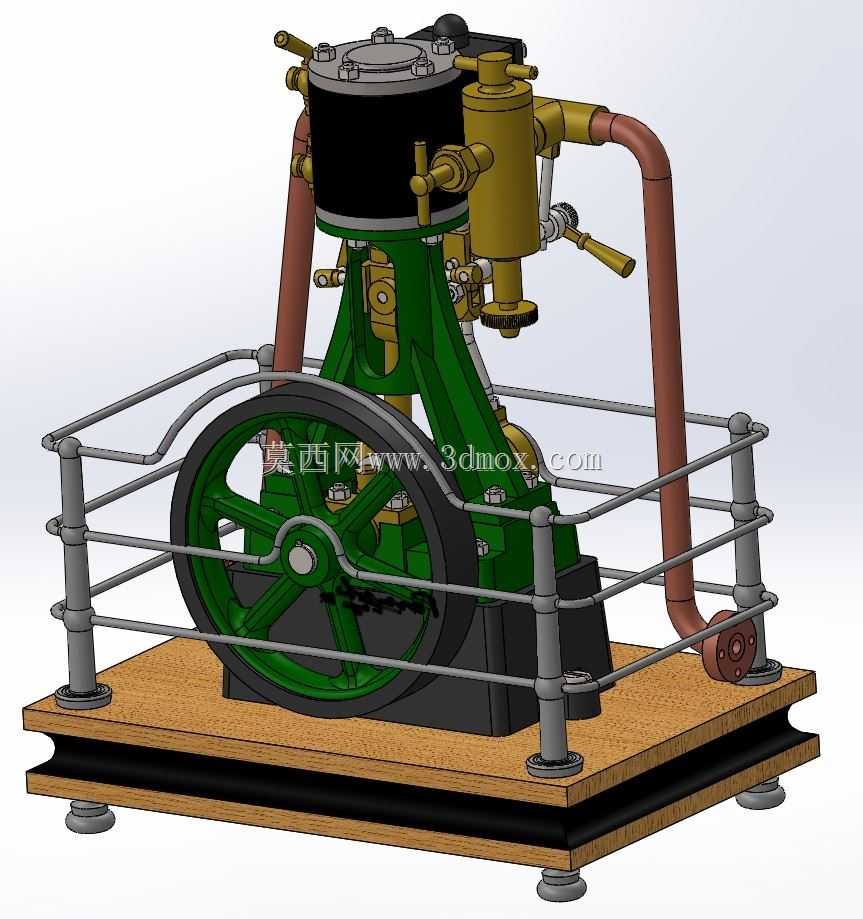

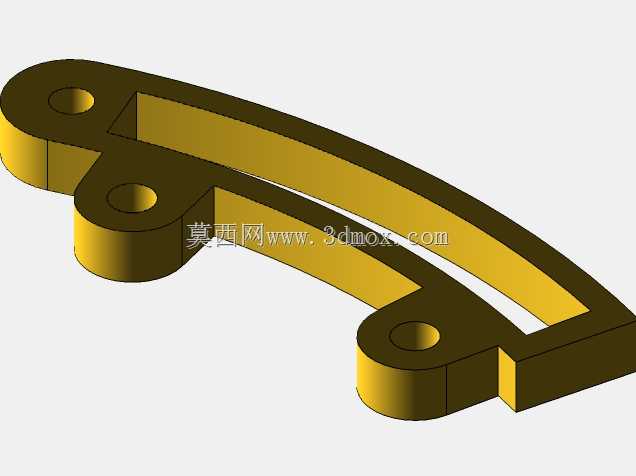

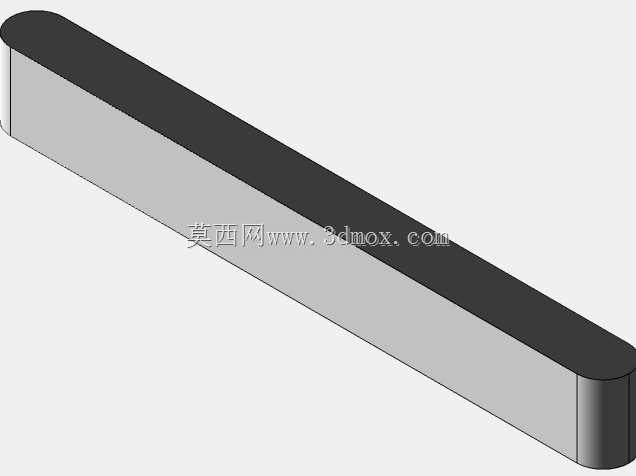

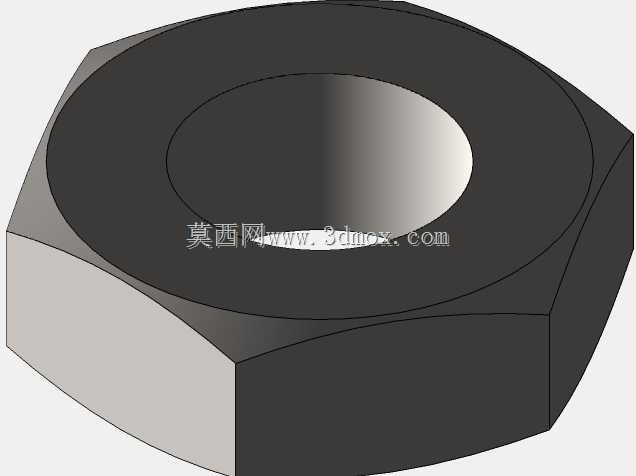

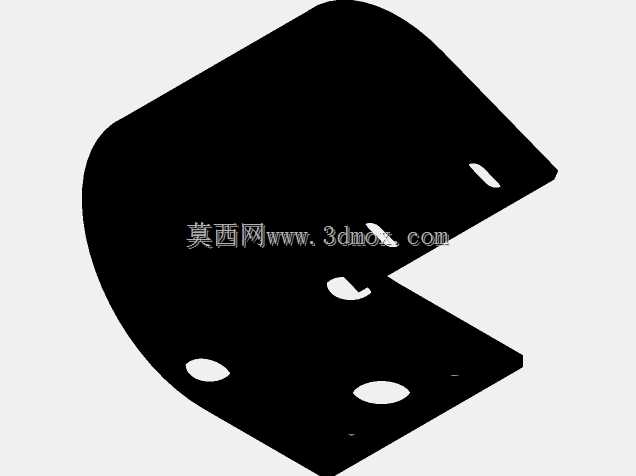

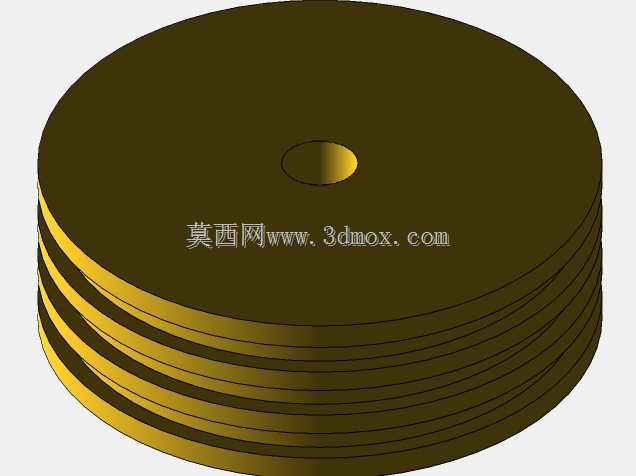

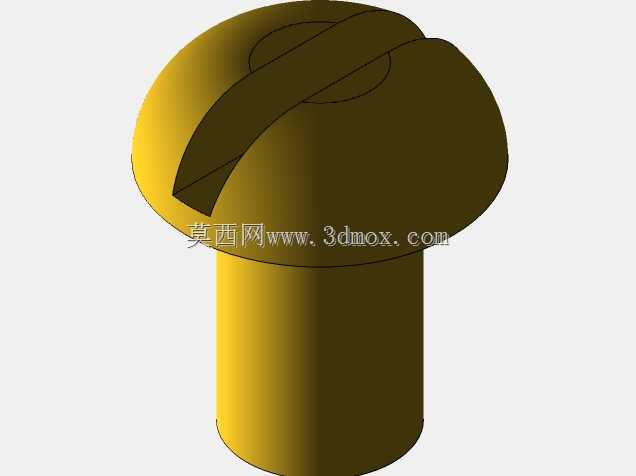

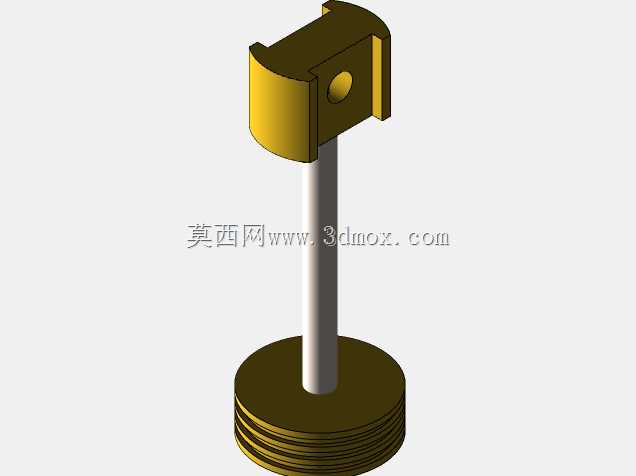

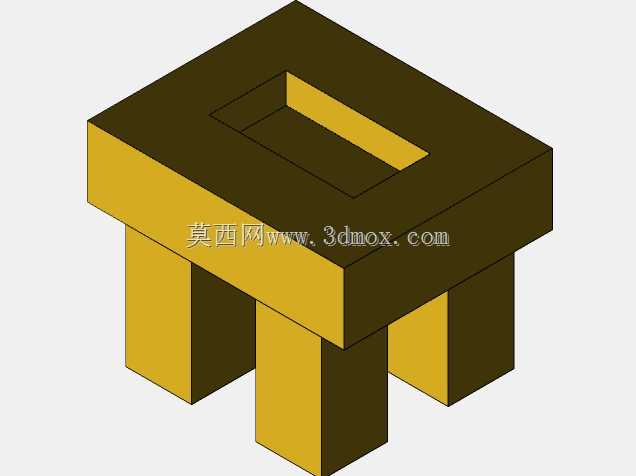

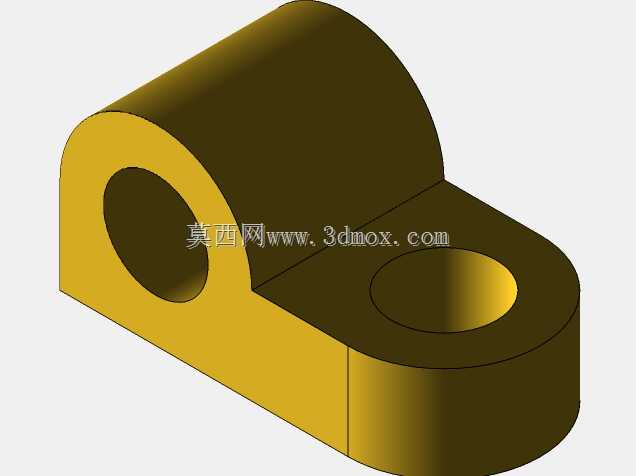

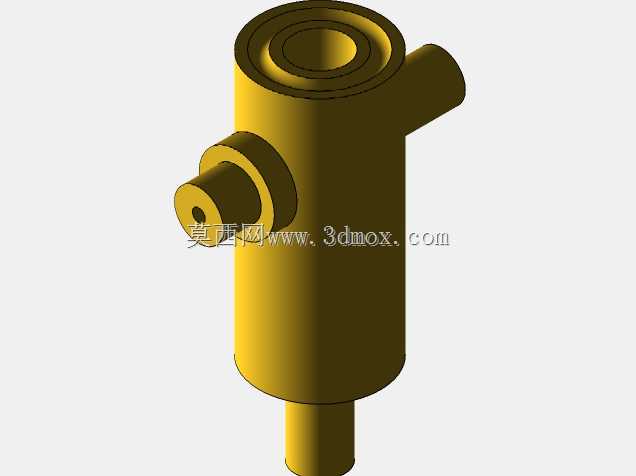

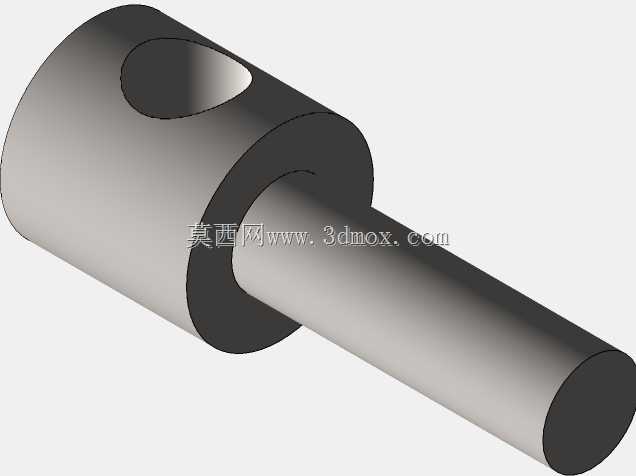

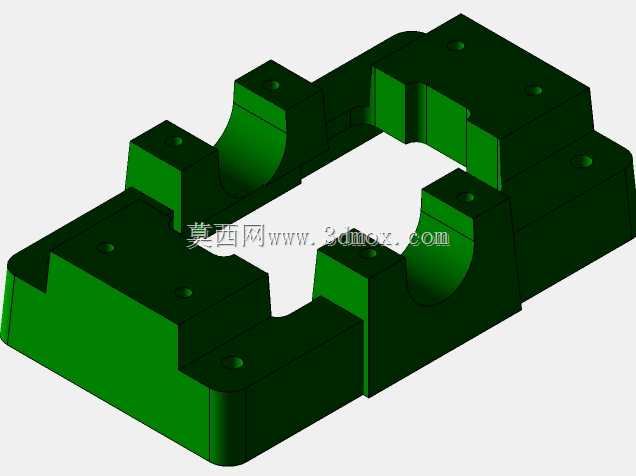

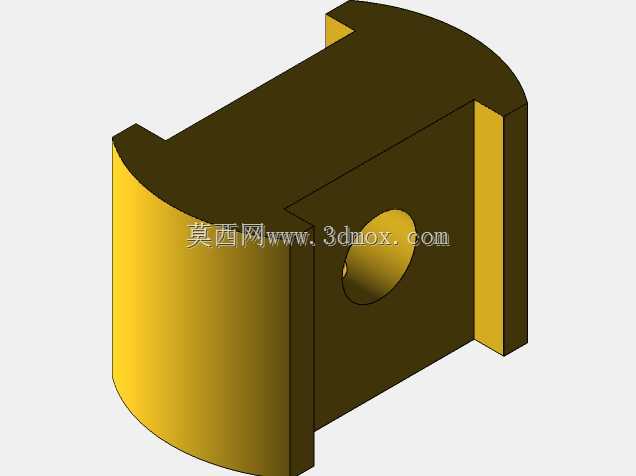

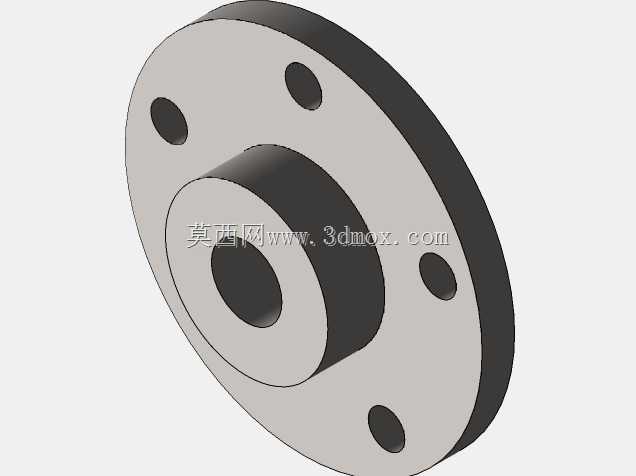

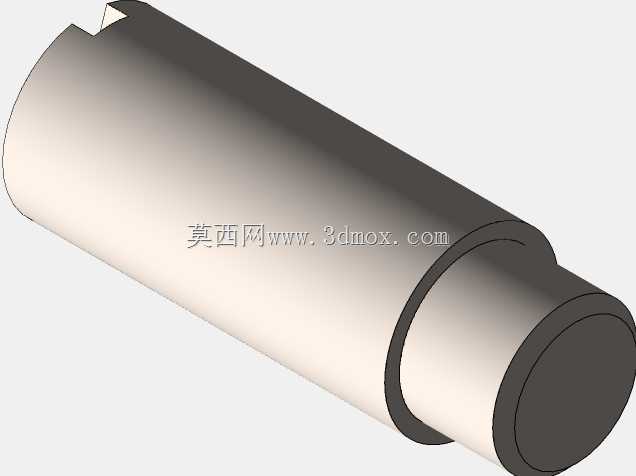

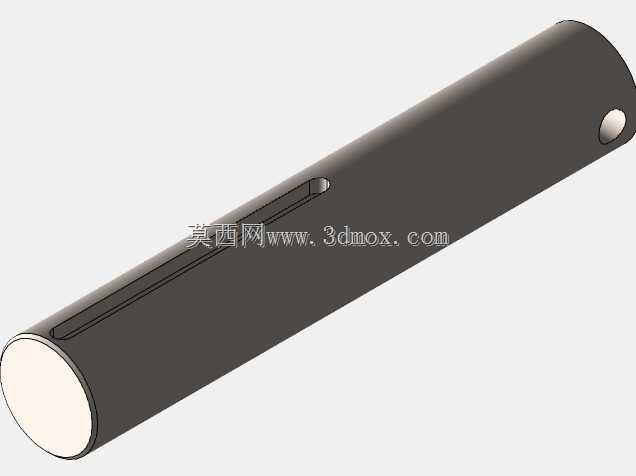

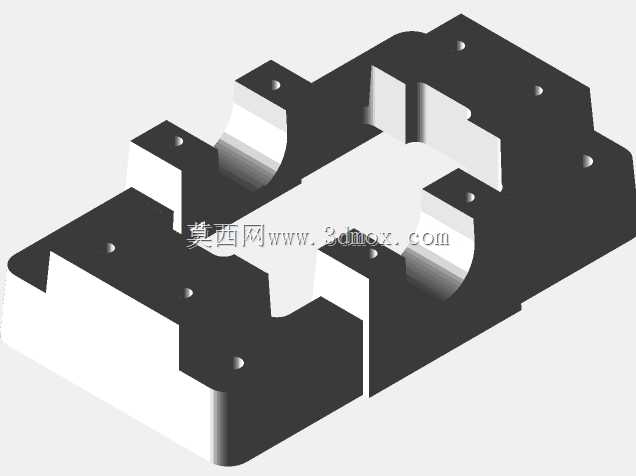

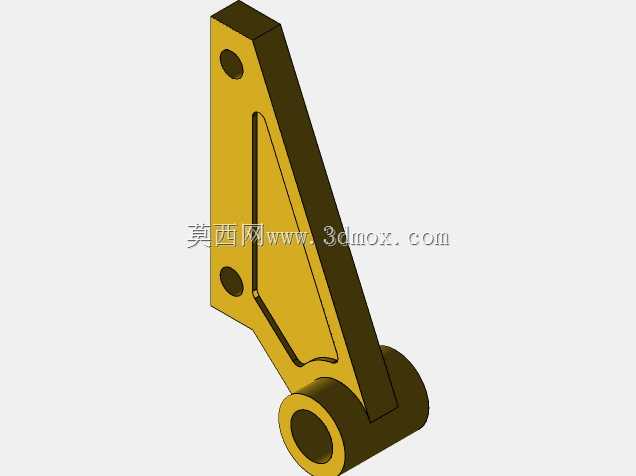

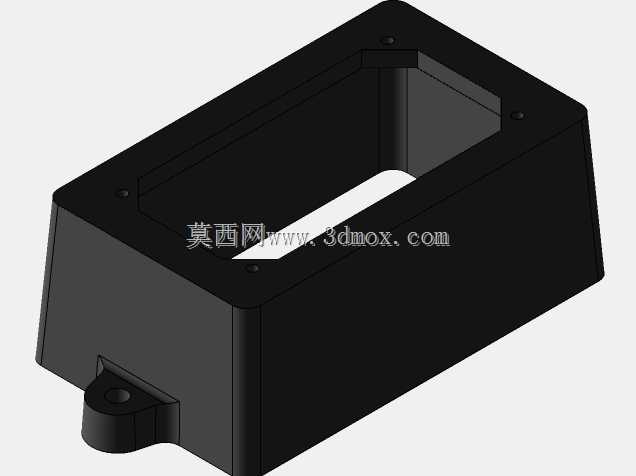

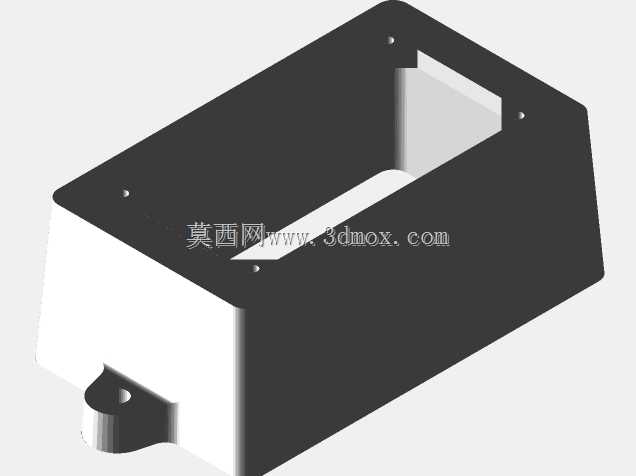

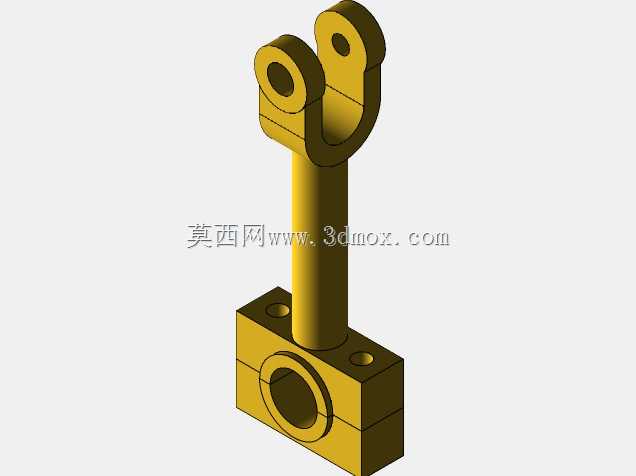

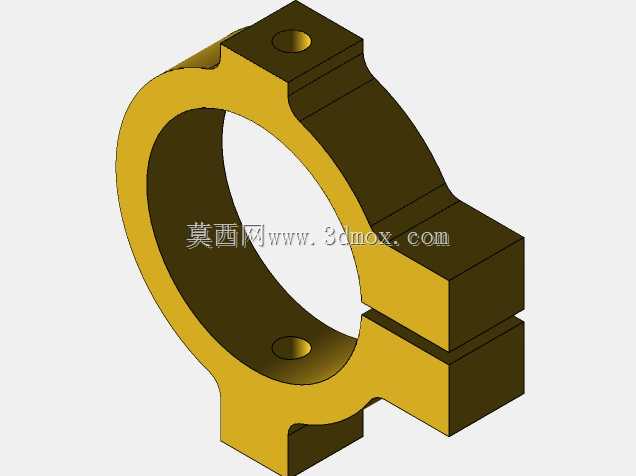

　　从功能特性来看，整套装置完整复现了单缸立式蒸汽机的完整做功链路：锅炉侧输出的高压蒸汽通过配气阀进入气缸，推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转化为飞轮的旋转运动，整套配气机构采用外置侧置布局，所有连杆、摇臂的运动轨迹都完全暴露在可视范围内，不需要拆解外壳就能观察到进排气切换、活塞换向、动力传递的全过程。机身主体采用立式支撑结构，绿色的铸造式机架承担了气缸、曲柄轴、飞轮所有部件的承重，机架底部设置了加厚的安装底板，底板上预留了四个对称的安装固定孔位，安装时可以通过螺栓将整套装置固定在演示台架上，避免飞轮运转时产生的振动导致装置移位。

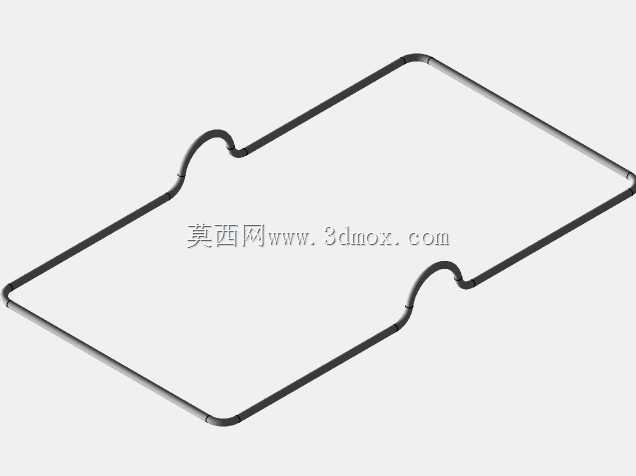

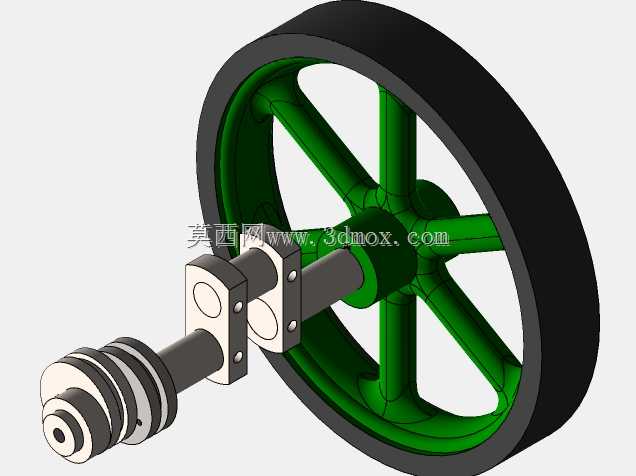

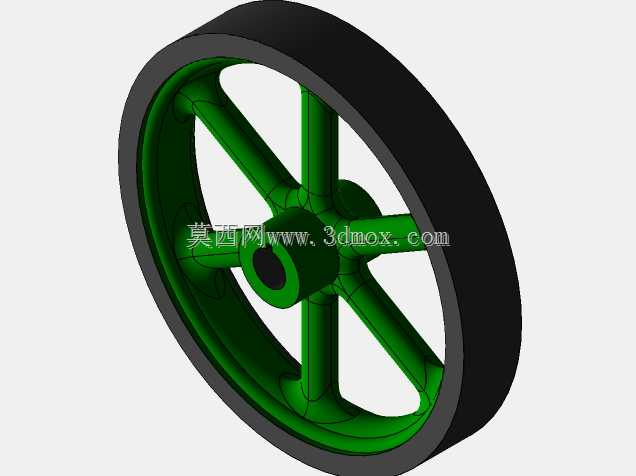

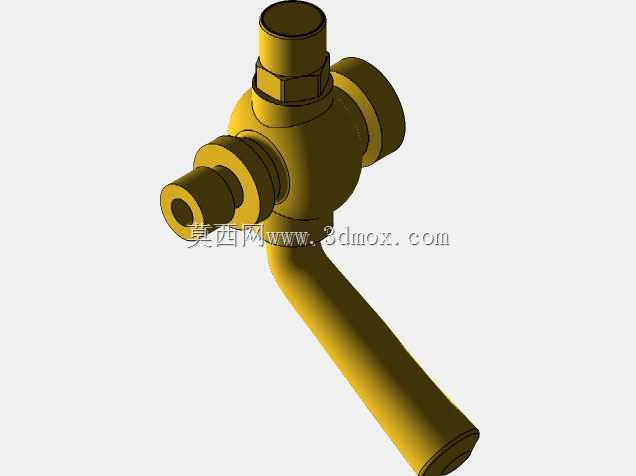

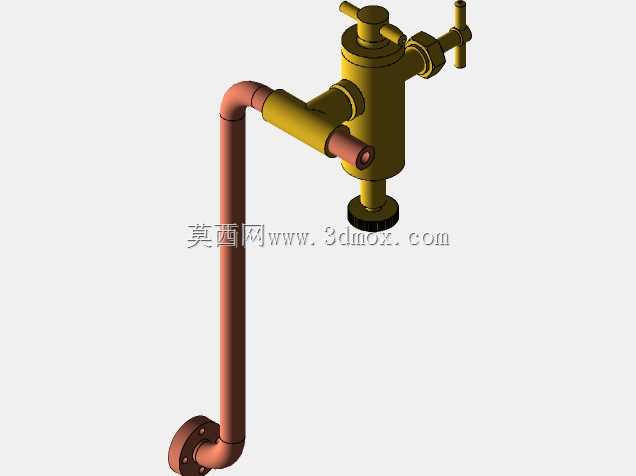

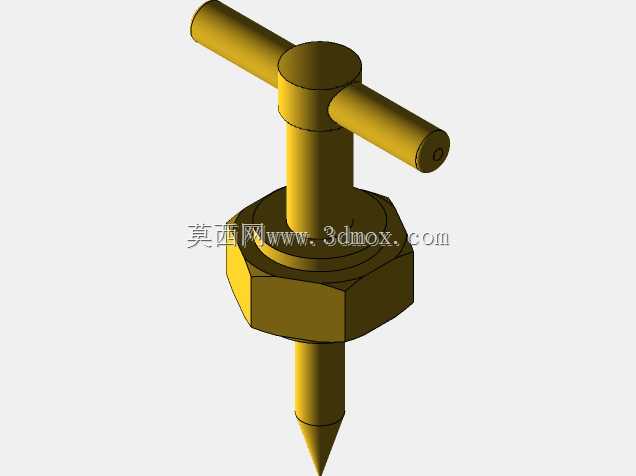

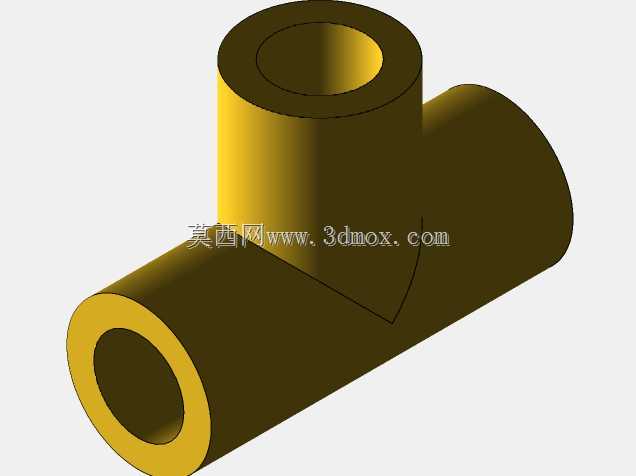

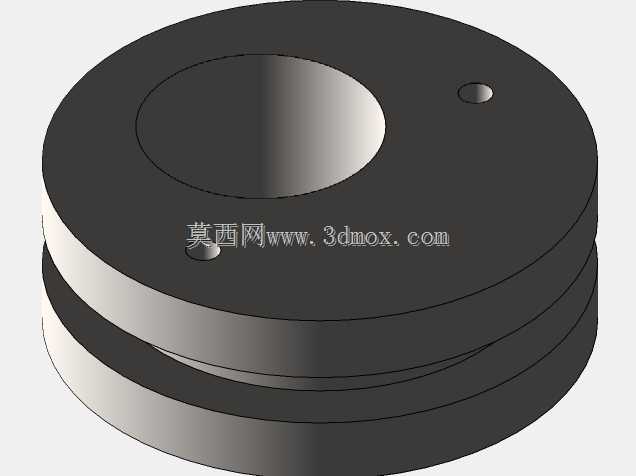

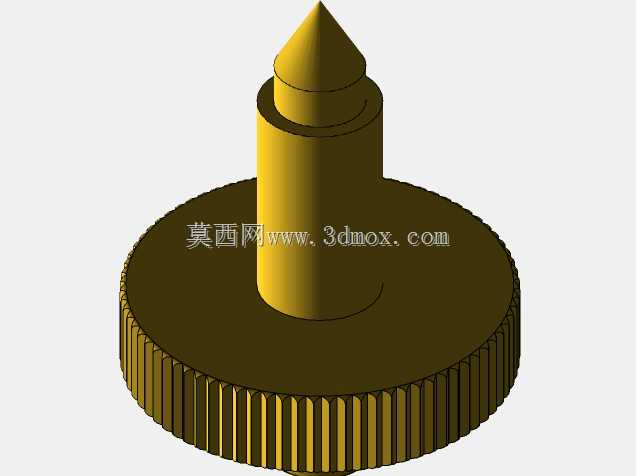

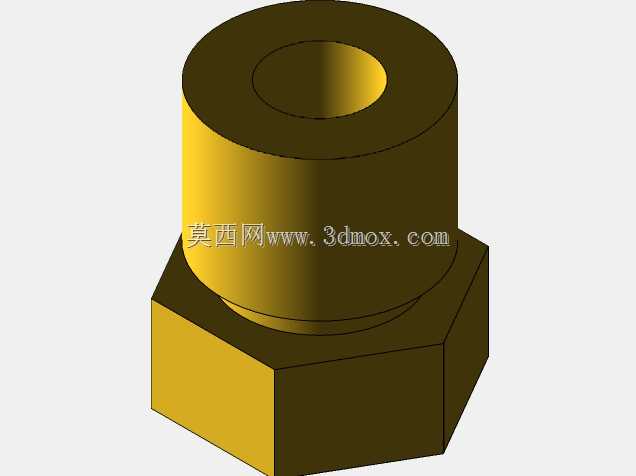

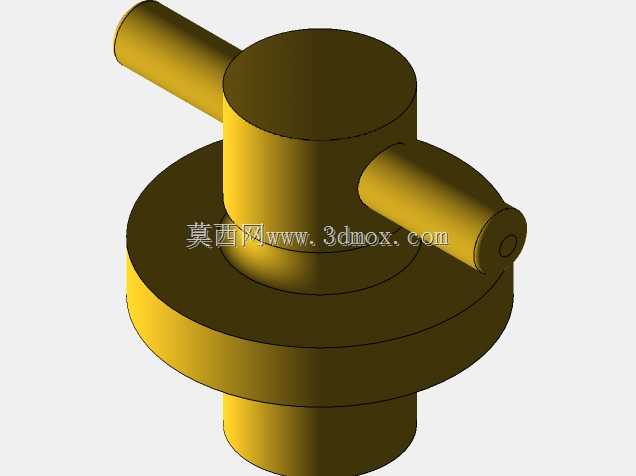

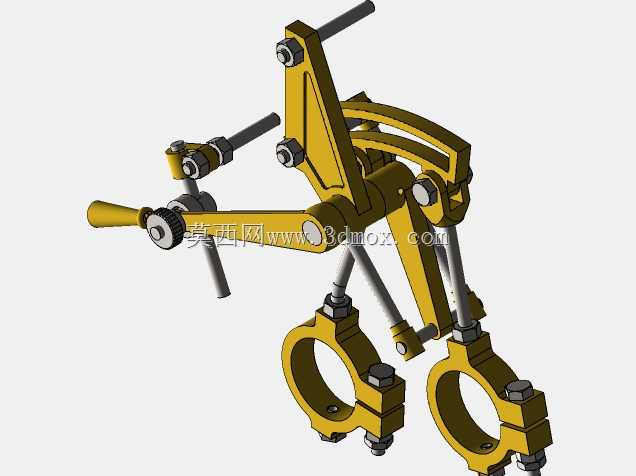

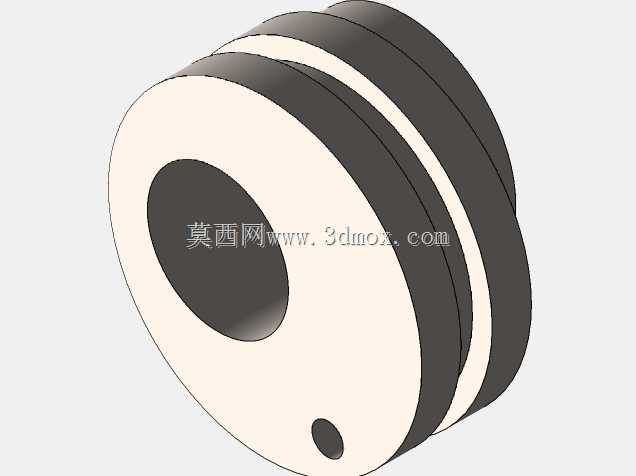

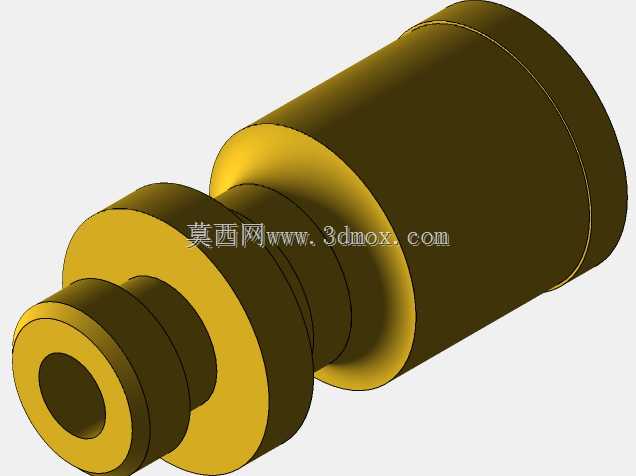

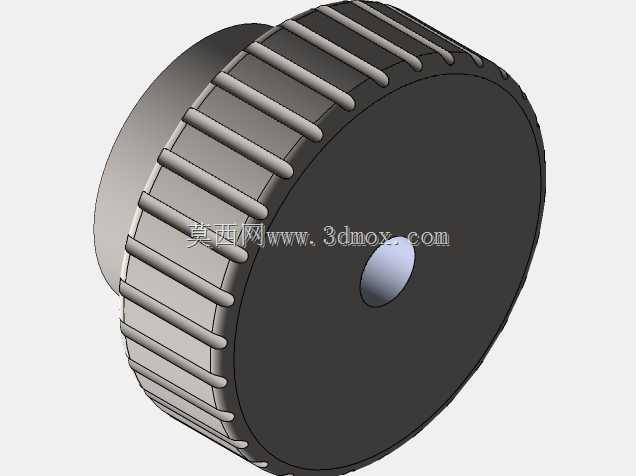

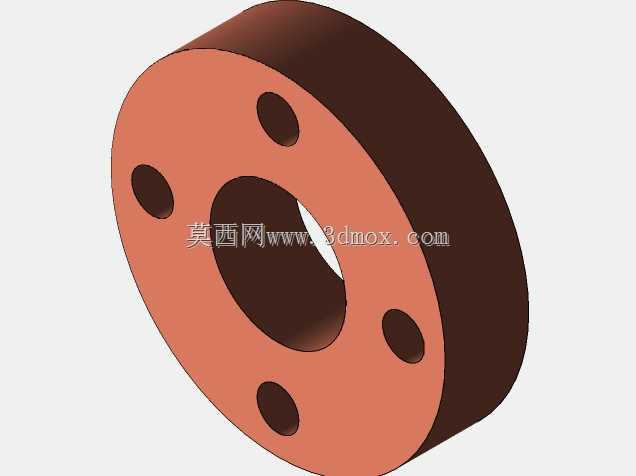

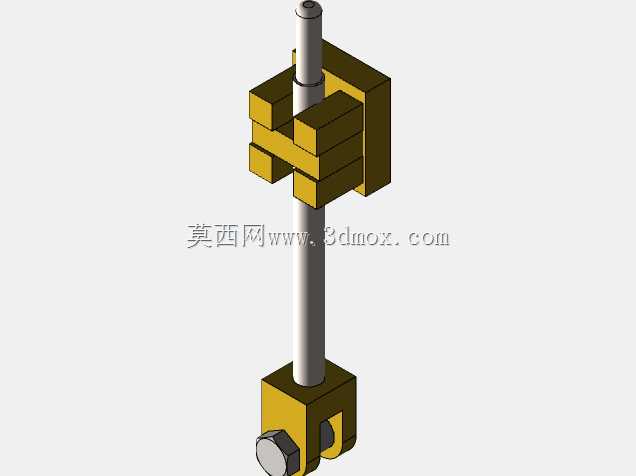

　　设计思路上，整套结构做了很多适配演示场景的优化：首先是配气操作手柄设置在气缸顶部外侧，操作时不需要触碰高温的管路和缸体，手动拨动就能完成进汽量调节、停机换向的操作，适合教学场景下的手动演示操作；其次是蒸汽管路采用外露的弯管布局，清晰展示了蒸汽从进汽口到气缸、再到排汽口的完整流向，没有做隐藏式内流道设计，方便学习者梳理蒸汽的流通路径；飞轮采用大直径轮缘结构，依靠自身转动惯量就能平稳度过活塞的上下止点，即使在较低的进汽压力下也能维持连续运转，降低了演示时的配套设备要求，不需要搭配高压大容量锅炉就能完成运行演示。

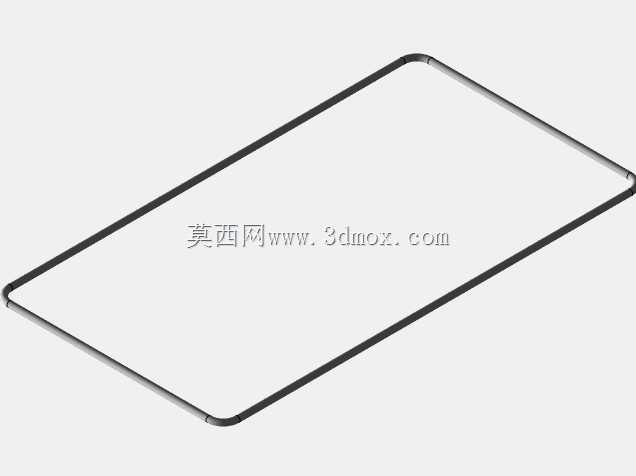

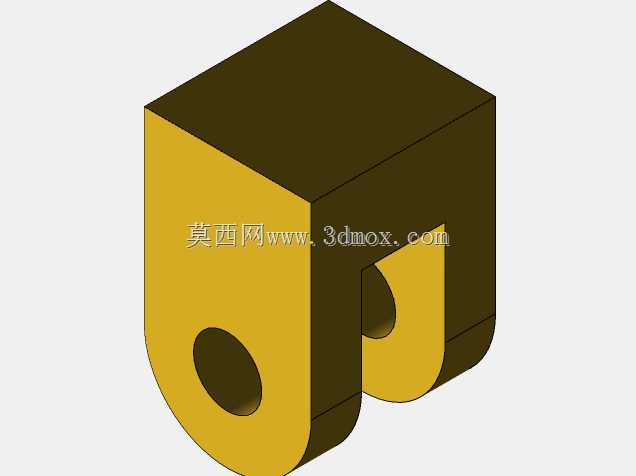

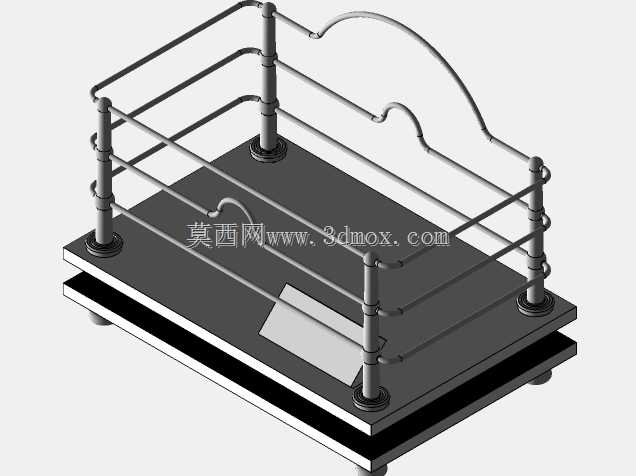

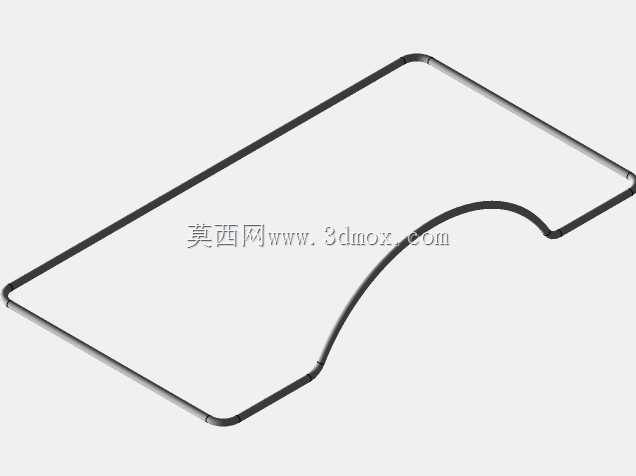

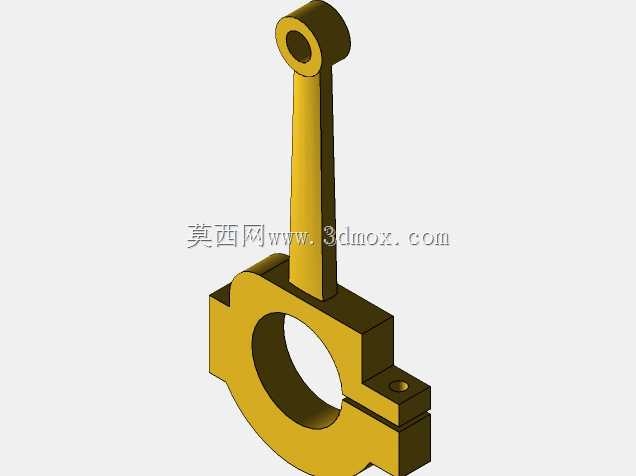

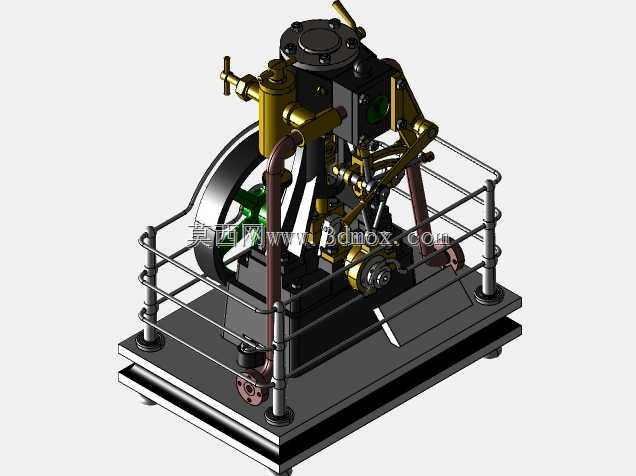

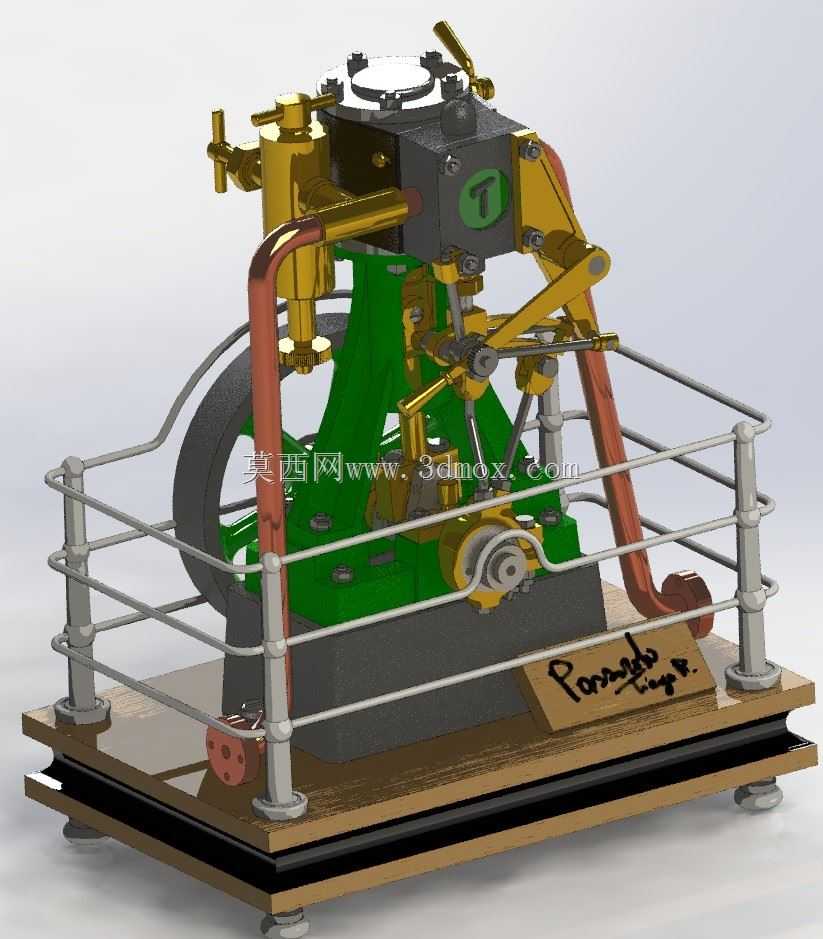

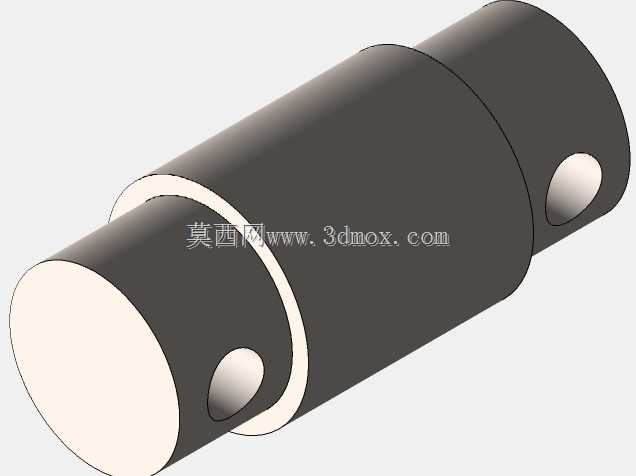

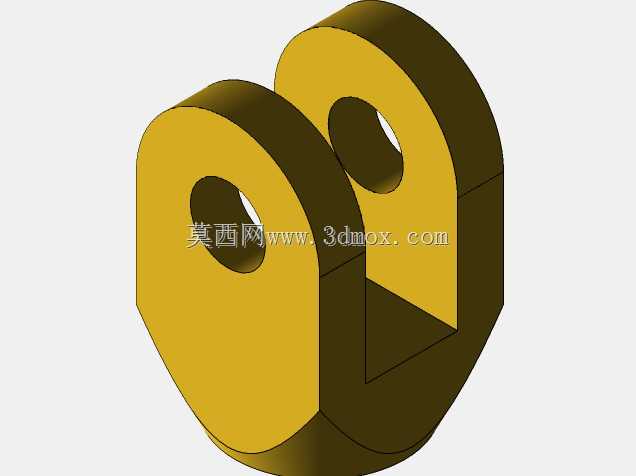

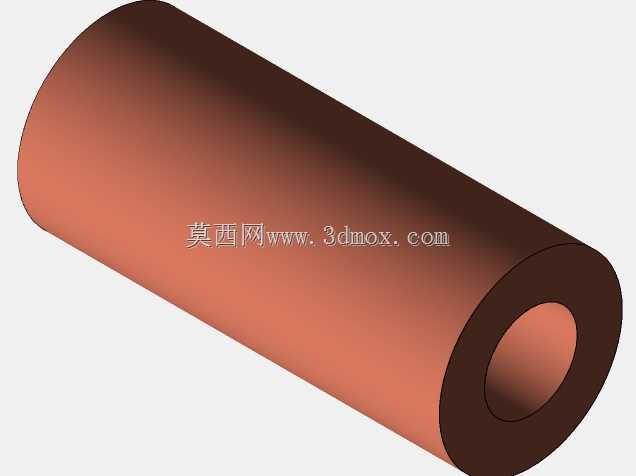

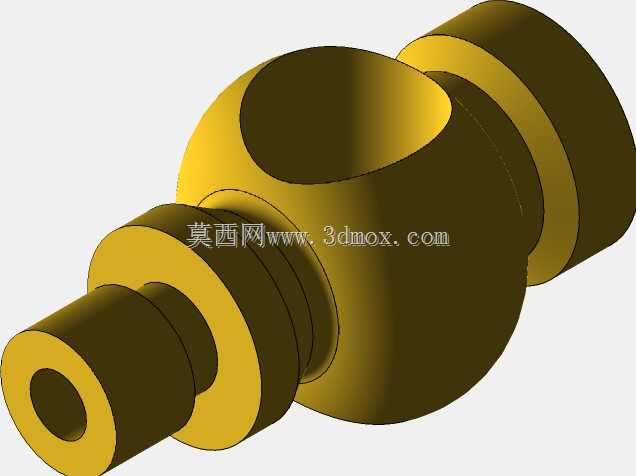

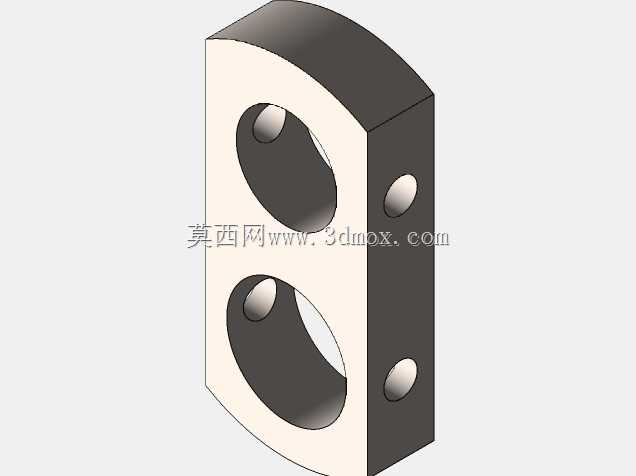

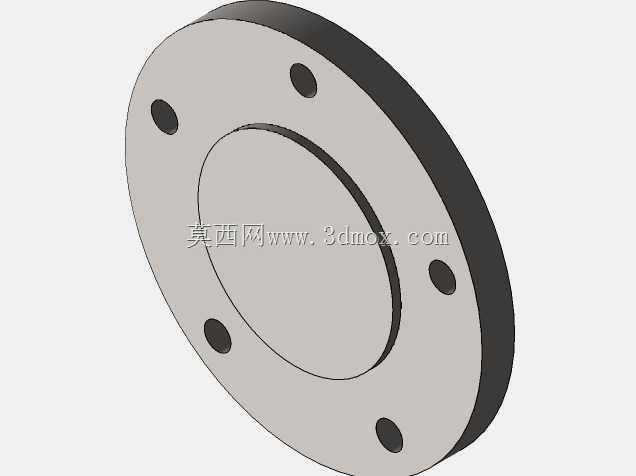

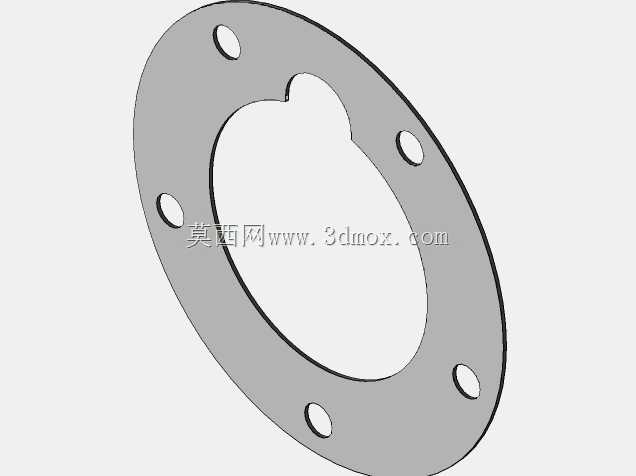

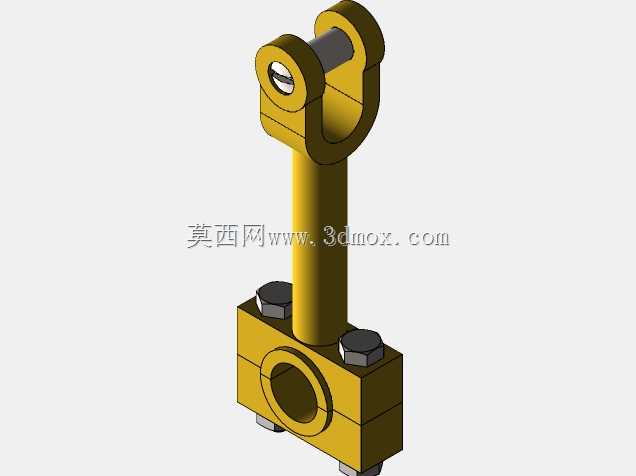

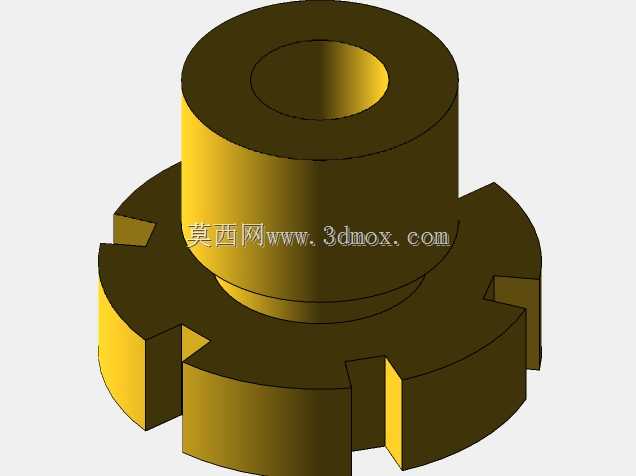

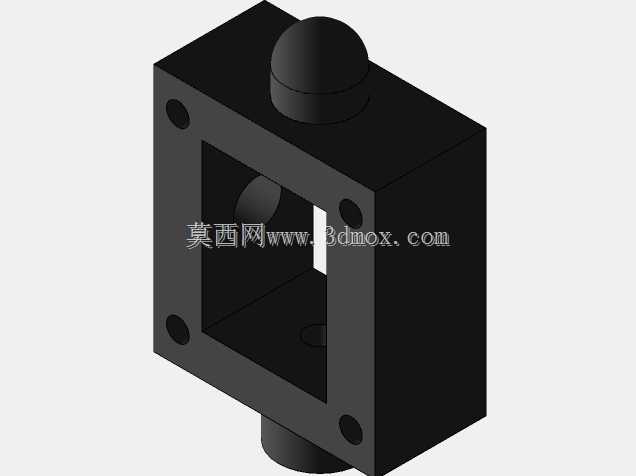

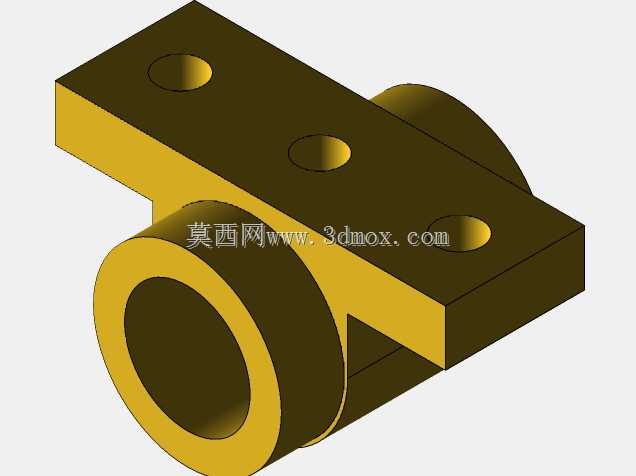

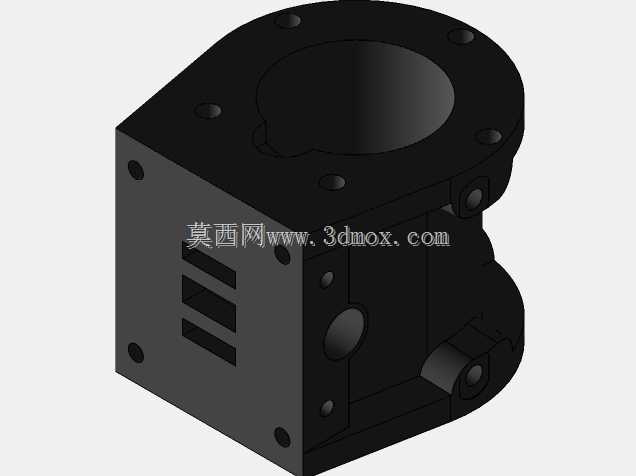

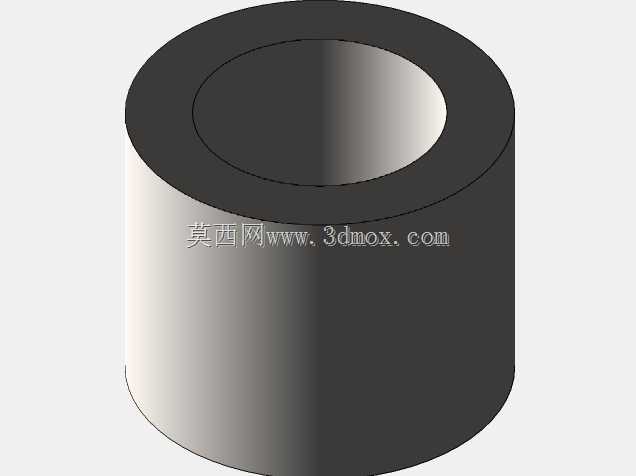

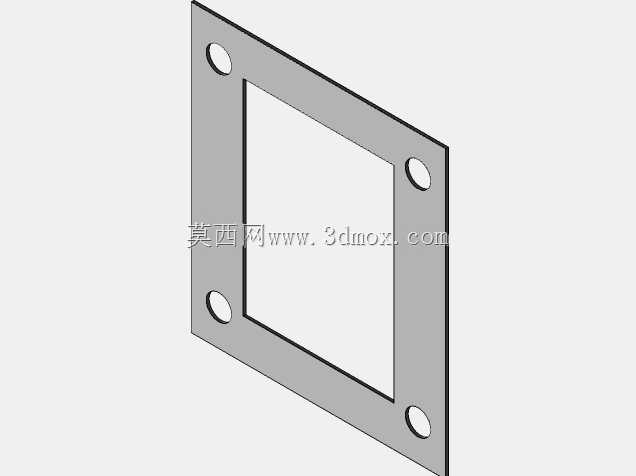

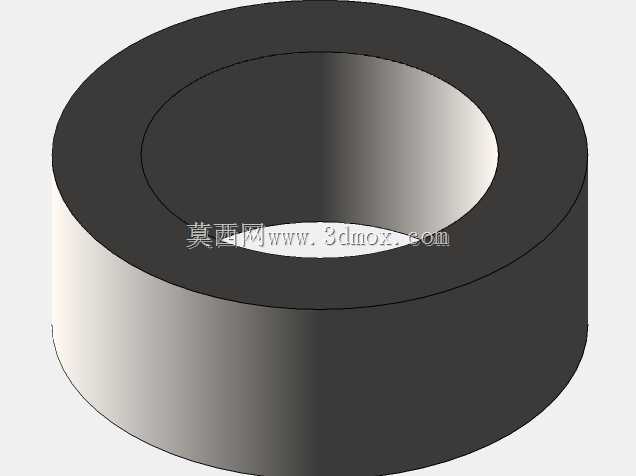

　　从安装边界尺寸来看，整套装置的外围设置了模拟防护栏杆，栏杆的立柱固定在木质展示底座上，栏杆围合的范围就是整套设备的最大安装外轮廓，安装台架只需要预留出略大于底座的平面即可，不需要额外预留过多的侧向操作空间，所有操作部件都集中在装置上部的可视区域，站在装置正前方就能完成所有操作。气缸部分采用方形缸体结构，相比圆形缸体更方便安装配气摇臂和管路接头，缸体表面的标识位置也做了平整化处理，方便粘贴原理说明标识。曲柄连杆机构的所有铰接点都做了衬套设计，长期反复演示运转也不会出现铰接点松旷的问题，维护时只需要定期在铰接点加注少量润滑脂即可，不需要复杂的拆解保养。

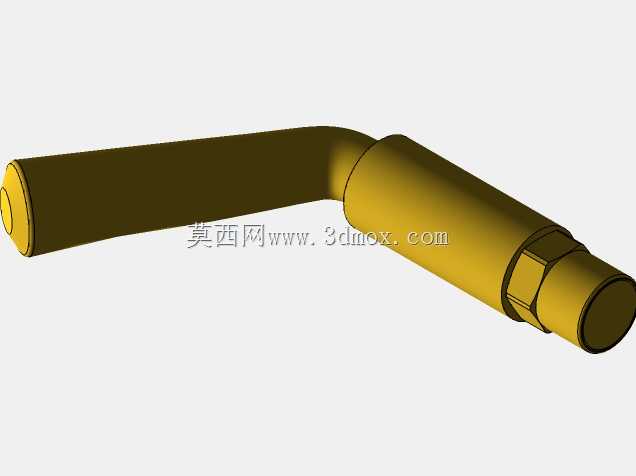

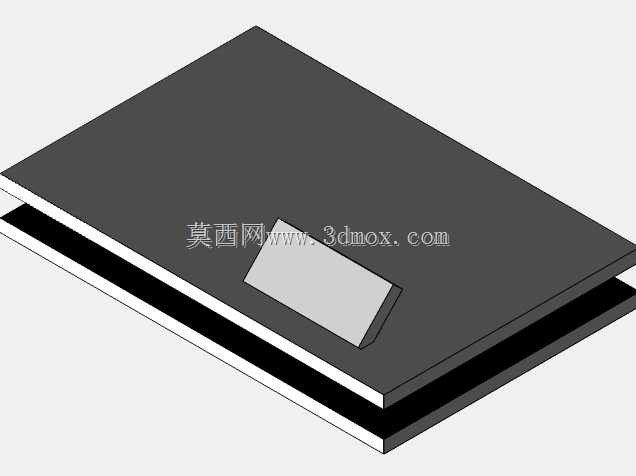

　　装置底座上的铭牌区域做了下沉式设计，既可以标注设备型号，也不会因为日常擦拭、操作摩擦导致标识磨损。两侧的排汽管采用弯管向下的布局，演示时排出的废汽会导向底座方向，不会直接喷向操作侧的人员，提升了演示操作的安全性。整套结构的所有零部件都采用模块化设计，气缸组件、机架组件、曲柄飞轮组件、管路组件都可以独立拆分，方便教学时拆解展示单个零件的结构形态，也方便更换损坏的零部件，不需要因为单个小零件的磨损就更换整套装置。在实际教学使用中，这套装置可以直观展示外燃机的能量转换逻辑，帮助学习者理解活塞往复运动到旋转运动的转换原理，相比纯动画或者原理图演示，实体可运转的结构能让学习者更直观地观察到不同部件的运动配合关系，理解配气正时对动力输出的影响，也能直观看到飞轮储能在往复式动力设备中的实际作用。
