小型车床用152毫米精密分度分隔装置

　　这款手动分度分隔装置主要适配小型台式仪表车床，在钟表零件加工、小型精密五金件铣削、分度钻孔等工序中承担核心的圆周等分定位功能，尤其适合小尺寸零件的小批量精密加工场景，比如钟表齿轮坯料的分度齿槽加工、小型轴类零件的径向等分孔加工、异形小零件的多工位铣削定位，能在不更换工装的前提下完成多等分位置的精准加工，大幅降低小型零件加工的反复装夹找正时间。

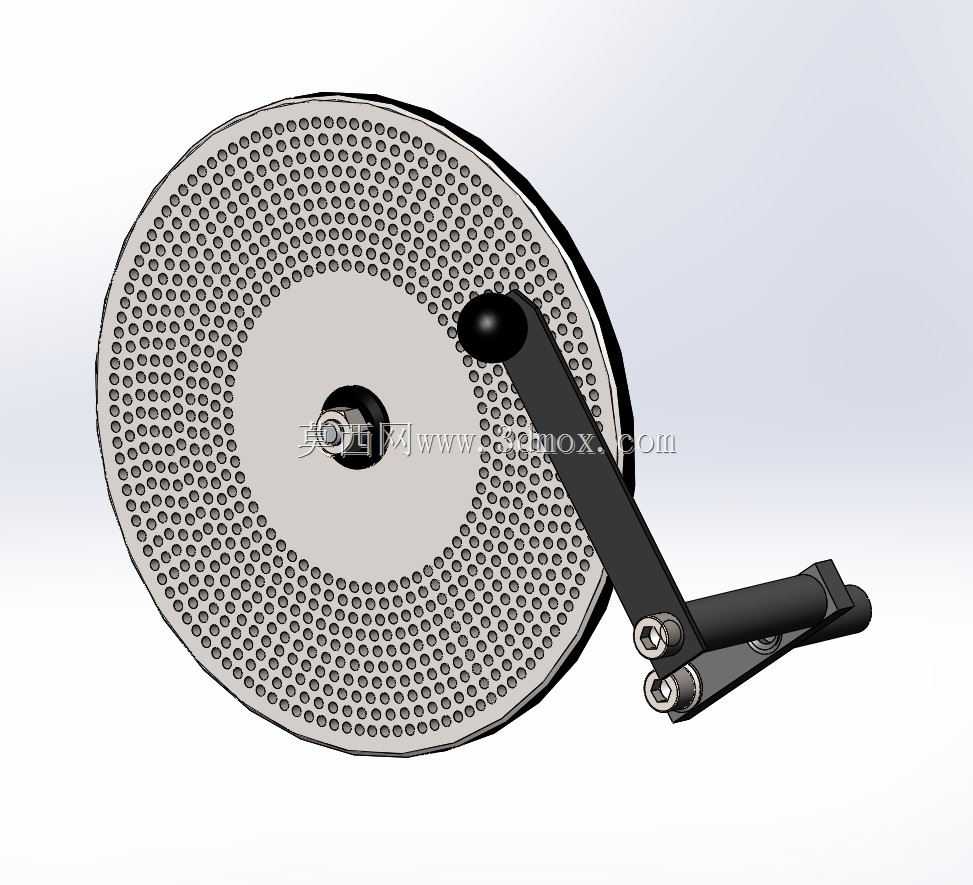

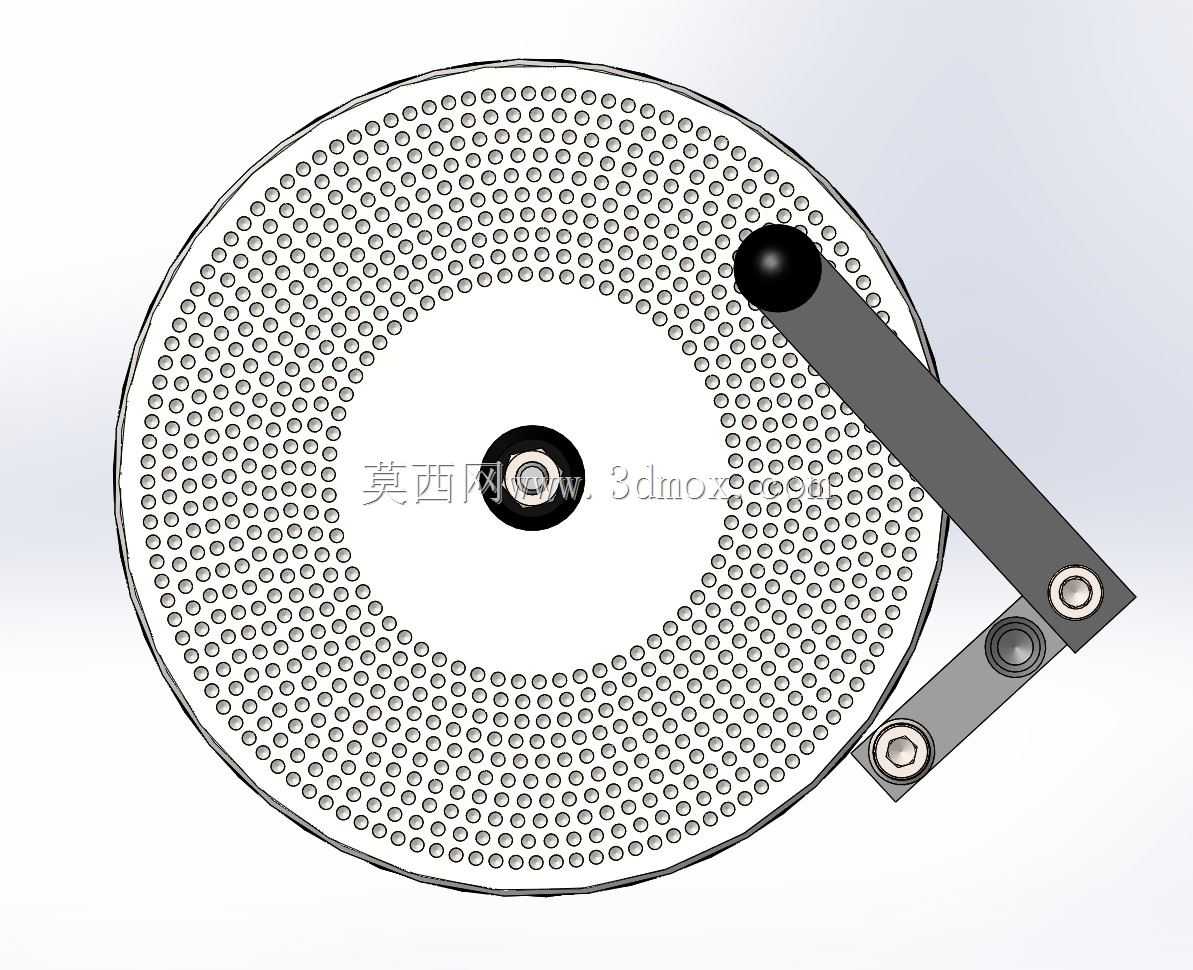

　　装置核心的分度盘直径为152毫米，盘面做了密集的减重孔设计，在保证盘面刚性、避免分度过程中盘面形变的前提下，尽可能降低了转动惯量，手动操作时转动手感轻盈，不会因为自重过大出现过转或者定位偏移的问题。盘面预设了10组常用的等分刻度，覆盖120、100、96、90、84、80、78、72、64、62等分，基本覆盖了小型精密零件加工中绝大多数常用等分需求，不需要额外定制分度孔板就能完成常规分度作业，适配小型加工场景的灵活加工需求。

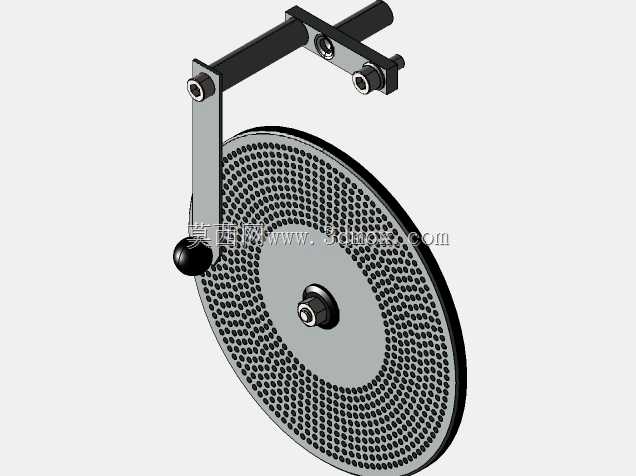

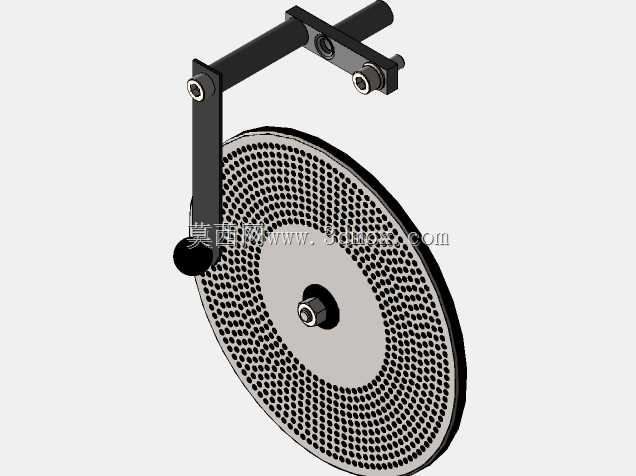

　　操作端采用了摇臂式手动驱动结构，摇臂与分度盘的连接位置做了偏心锁紧设计，摇臂末端的操作手柄做了球形防滑处理，手动转动时施力方便，摇臂与定位销的联动结构经过间隙优化，转动到对应分度孔位时，定位销能顺畅插入对应孔位完成锁紧，不会出现卡滞或者定位间隙过大的问题。定位机构采用了双销压紧的锁紧结构，定位销插入分度孔后，两个压紧螺栓能同步压合分度盘端面，避免加工过程中因为切削力导致分度盘出现微幅转动，保证加工位置的精度稳定性。

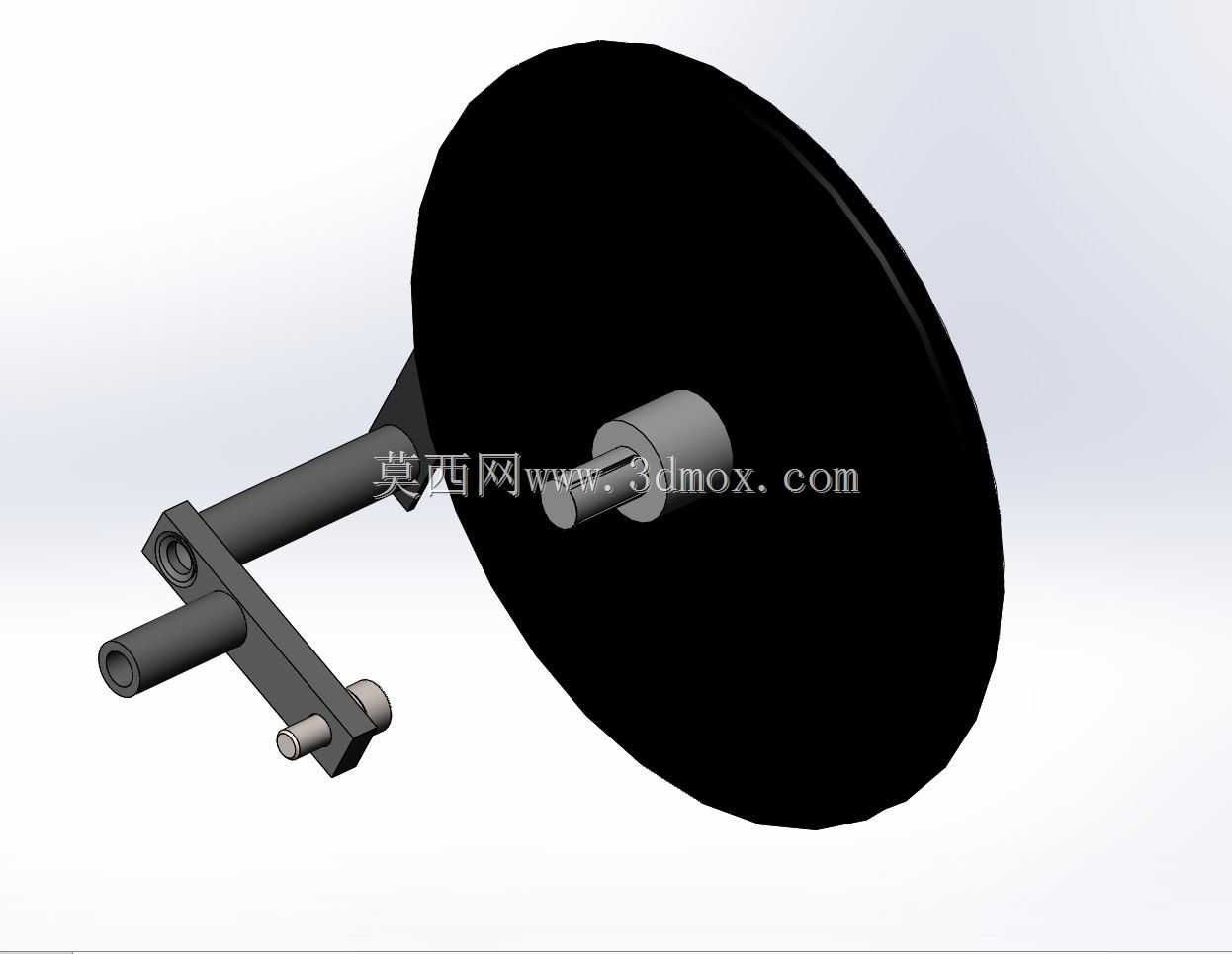

　　从安装适配性来看，装置的安装基准面与小型仪表车床的主轴安装位完全匹配，中心安装孔的尺寸适配常规小型车床的主轴轴径，安装时不需要额外做转接法兰，直接通过中心锁紧螺母就能完成固定，安装后分度盘的端面跳动量能控制在小尺寸零件加工的允许公差范围内，不需要额外做盘面的二次找正。整个装置的外伸尺寸经过优化，安装后不会超出小型车床的工作台行程边界，配合小型车床的横纵拖板移动，能完成不同直径零件的分度加工，不会出现工装与拖板、刀架的运动干涉问题。

　　设计过程中重点平衡了操作便捷性与分度精度的关系，没有采用复杂的自动分度结构，完全依靠手动操作与机械定位实现分度功能，结构简单可靠，日常维护只需要定期给定位销与转动配合面加注润滑脂即可，没有复杂的液压、电控元件，适合小型加工场景、个人DIY加工、教学实训场景的使用需求，故障率低，操作门槛低，不需要复杂的编程或者参数设置，操作人员只需要对照刻度选择对应的分度孔位，扳动锁紧结构就能完成分度定位，上手速度快。

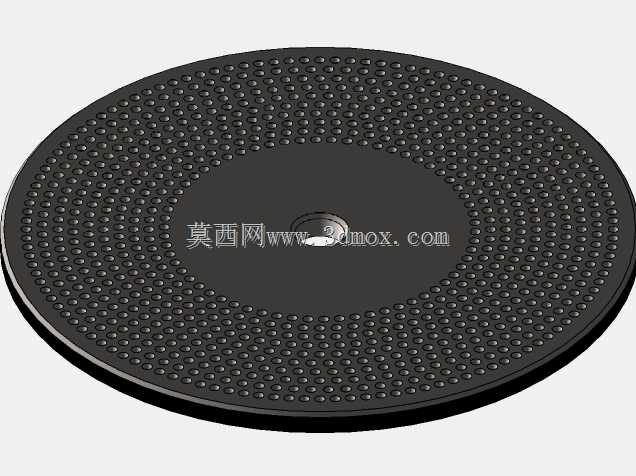

　　盘面的减重孔采用均匀排布设计，除了减重作用之外，也能作为分度定位的孔位使用，每一圈孔位对应一个等分刻度，孔位的位置精度经过公差匹配，相邻孔位的角度误差控制在精密加工允许的范围内，能满足小型钟表零件、精密五金件的加工精度要求，不会因为孔位误差导致零件等分尺寸超差。摇臂的长度经过人体工程学优化，手动转动时的施力力矩合适，转动一周的操作幅度不会过大，操作人员站在车床操作位就能完成全部分度操作，不需要额外挪动身体位置，操作流畅度高。锁紧结构的压紧力经过匹配，既能够保证加工时的锁紧可靠性，又不会因为压紧力过大导致分度盘盘面出现压痕或者形变，长期使用也能保持盘面的精度稳定性。
