一米长标准铝制V槽导轨型材结构

　　在非标自动化生产线、小型输送设备、3D打印设备框架以及精密检测工装的搭建场景里，这类V形槽铝型材的出镜率一直很高，很多做设备改造的工程师在选型时，最先考虑的就是这类挤压成型的铝制导轨件，毕竟它的安装适配性和后期维护成本，比传统机加工钢轨要友好太多。

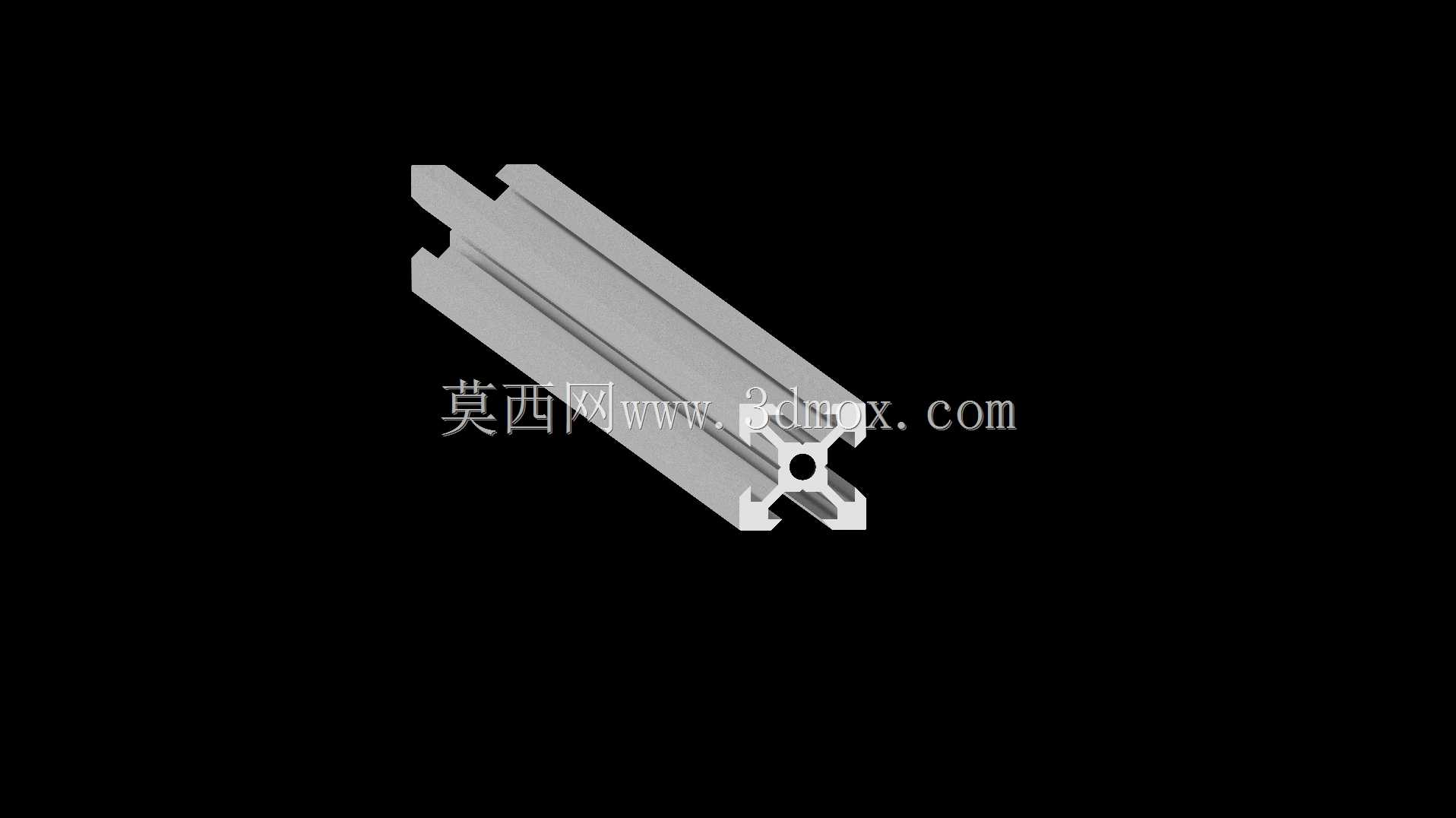

　　这款V形槽型材采用标准工业铝挤压工艺成型，截面的V形导向槽做了对称度管控，槽面的粗糙度能满足滚轮、滑块的直线往复运动需求，不需要二次铣削加工就能直接作为轻载导向轨使用。整根型材的有效挤压长度设定为1m，这个长度刚好覆盖大部分桌面级设备、小型工作站的导向行程需求，要是实际项目里需要更长的导向段，也可以通过配套的型材连接件做拼接，拼接处的导向面错位量控制在合理范围内，不会影响滑块的顺畅通行。

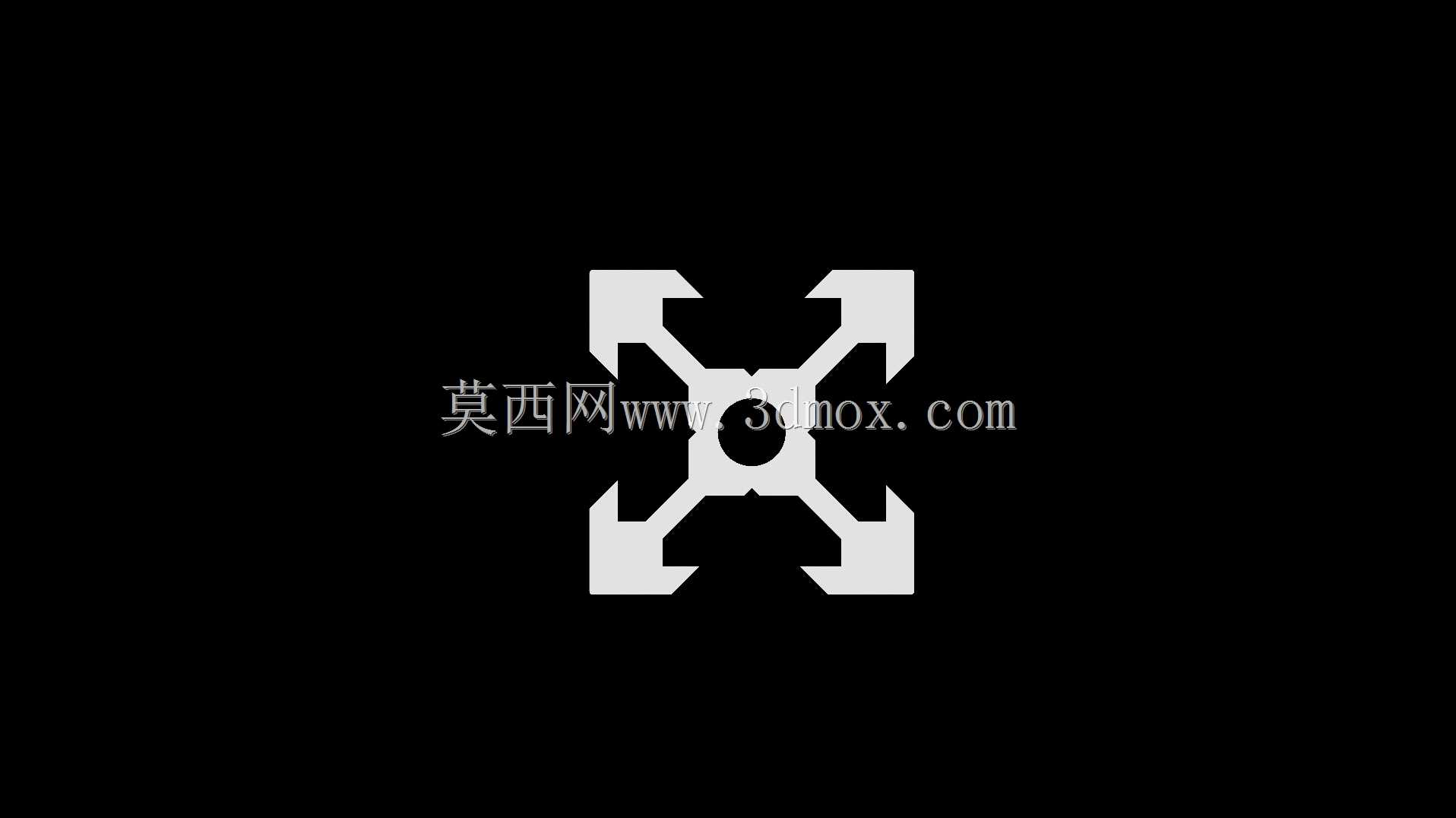

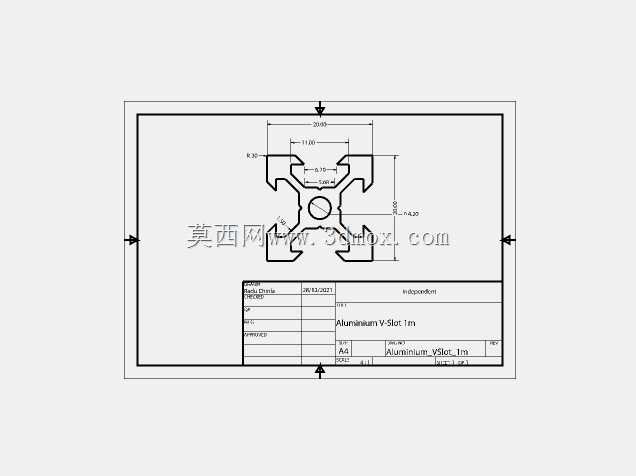

　　从截面结构来看，型材除了核心的V形导向槽之外，还预留了标准的T型安装槽位，这些槽位的尺寸和常规工业铝型材的槽宽完全通用，不管是安装行程开关、传感器支架，还是固定型材两端的端盖、限位挡块，都可以直接用标准的T型螺栓锁紧，不需要在型材本体上钻孔攻丝，能大幅缩短现场装配的时间。型材的壁厚做了均衡设计，既保证了作为导轨使用时的刚性，在1m跨距下承受轻载时的挠度变形量控制在允许范围内，不会因为受力出现导向面弯曲导致滑块卡滞，又不会因为壁厚过大造成材料浪费，兼顾了结构强度和材料成本。

　　设计这类型材的时候，首先要考虑的是挤压模具的出料一致性，V形槽的角度公差、槽口的倒角尺寸都要严格管控，不然批量生产的时候很容易出现槽宽偏差，导致配套的V型滚轮无法适配。其次是型材的安装基准面，整个型材的底面做了平面度要求，安装时只要把底面贴合在设备框架的安装面上，就能保证V形导向槽的直线度，不需要额外做校直调整。另外，型材两端的截面是平整的切割面，要是需要和其他垂直方向的型材做连接，直接用端面连接板就能固定，不需要再做端面的二次机加工。

　　实际使用的时候，这类V形槽铝型材常用来做小型物料推送机构的导向轨，比如电子元器件组装线上的短距离送料滑台，用配套的V型滚轮卡在槽里，滑动阻力小，运行噪音低，而且铝型材本身的重量轻，整根1m长的型材单人就能搬运安装，比同规格的钢制导轨要轻便很多。还有一些做实验工装、检测治具的场景，需要频繁调整导向机构的位置，用这种带标准安装槽的V形铝型材，只要松掉T型螺栓的螺母就能调整导轨的固定位置，调整完锁紧就能使用，灵活性非常高。

　　要注意的是，这类铝制V形槽导轨只适合轻载、中低速的运动场景，如果是重载、高速往复运动的工况，还是需要选用钢制的淬火导轨，但在大部分民用设备、小型自动化设备、教学实验装置的搭建里，这款铝制V形槽型材的性能完全能满足使用需求，而且它的防腐性能好，不需要做表面喷漆处理，挤压成型后的氧化层就能满足日常使用的防锈要求，在潮湿的车间环境里也不会轻易出现锈蚀问题，后期维护只需要定期清理V形槽里的灰尘、切屑，就能保证滑块的顺畅运行，不需要额外做涂油防锈保养。

　　从安装边界来看，这款型材的截面外轮廓尺寸和同系列的20系列工业铝型材兼容，安装时预留的空间只要能覆盖型材本身的截面尺寸，加上滑块、滚轮的运动空间就足够，不需要预留太大的安装余量，对于空间紧凑的小型设备设计来说非常友好。设计选型的时候，只要核算好导向行程需要的长度、滑块承受的负载大小，确认V形槽的尺寸和选用的滚轮匹配，就可以直接选用，不需要重新开模定制，能大幅缩短设备的设计和生产周期。
