适配红外相机的户外监测设备防护外罩

　　做户外野生动物监测的同行大多遇到过这类问题：裸装的红外相机直接布设在野外，要么被灌丛枝条刮蹭镜头，要么被夜间活动的小动物碰歪机位，遇上连续降雨天，渗进壳体的潮气还容易糊住CMOS感光面，攒了半个月的监测数据直接报废。这款防护外罩的设计初衷，就是解决这类野外布设的实际痛点，不是做个样子货的装饰壳。

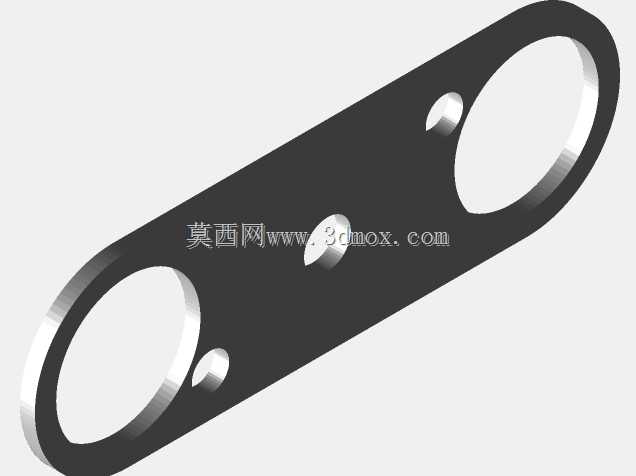

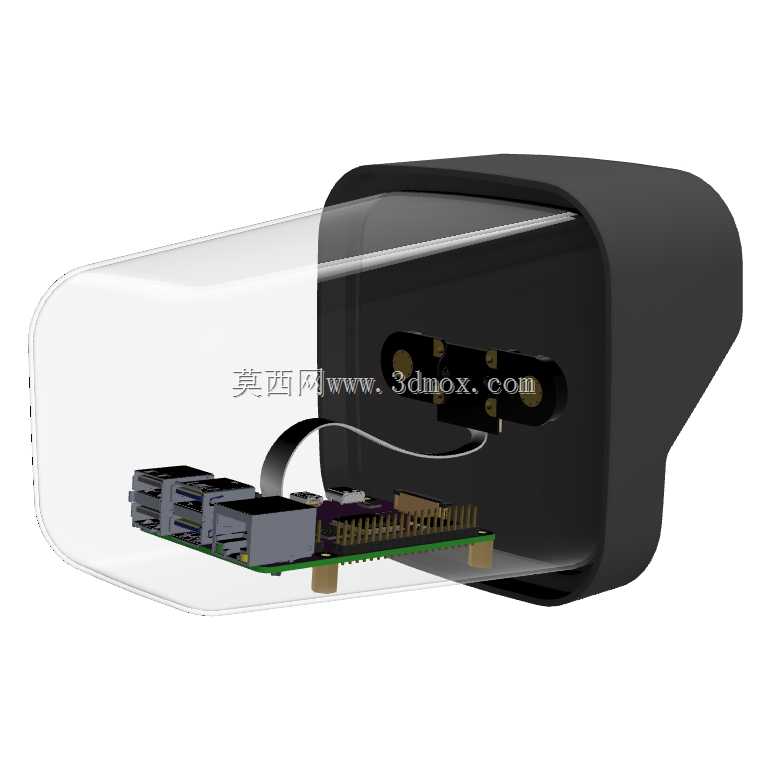

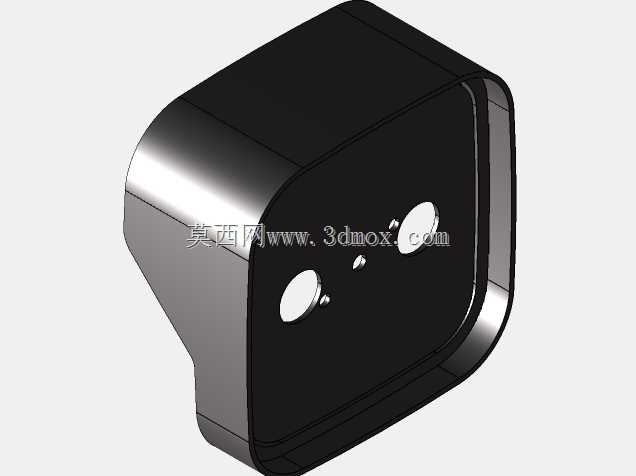

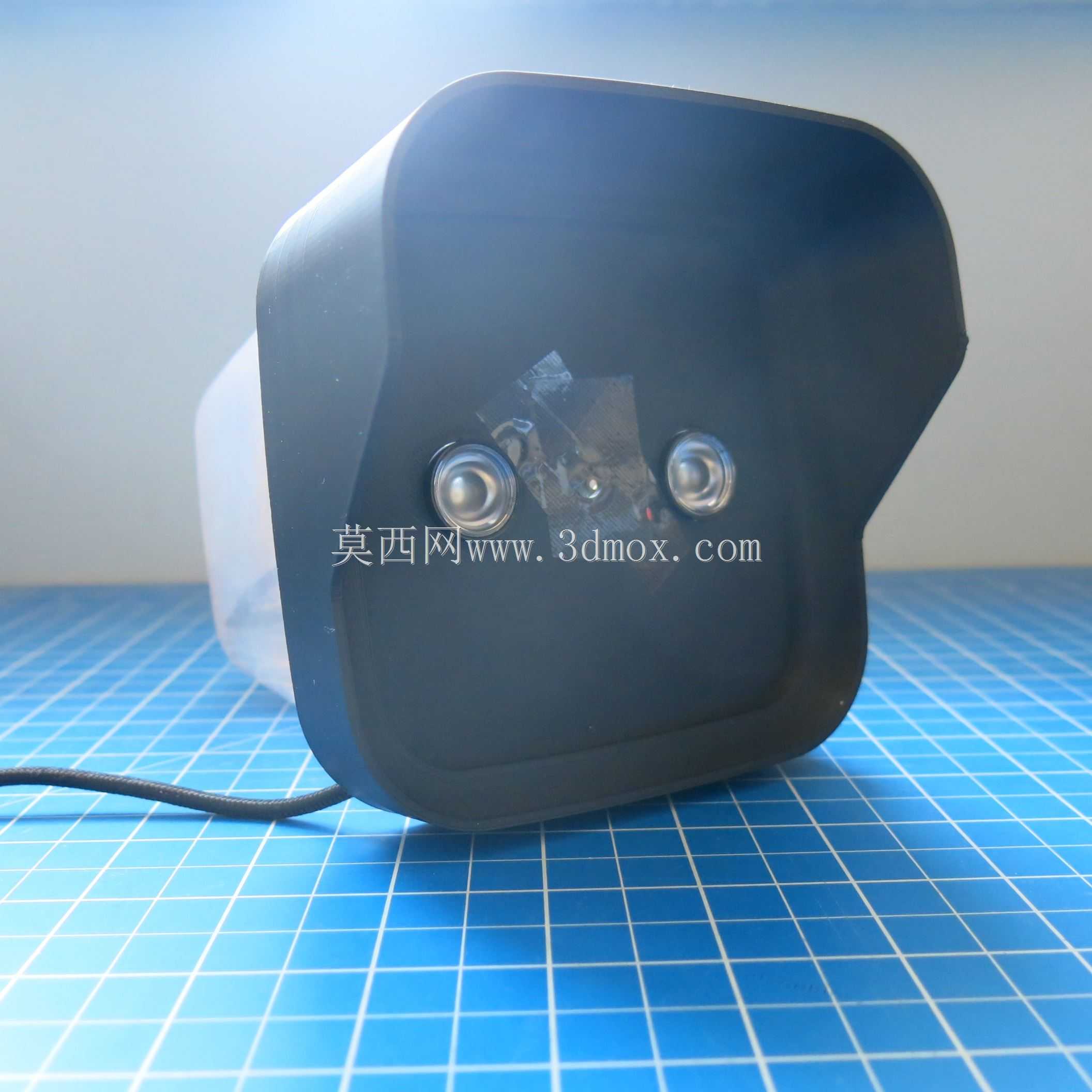

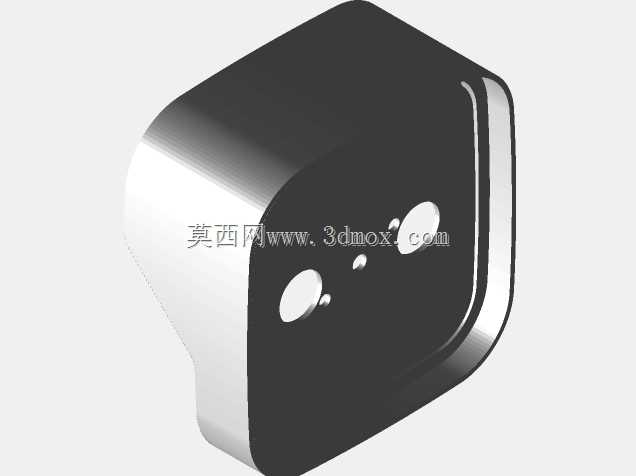

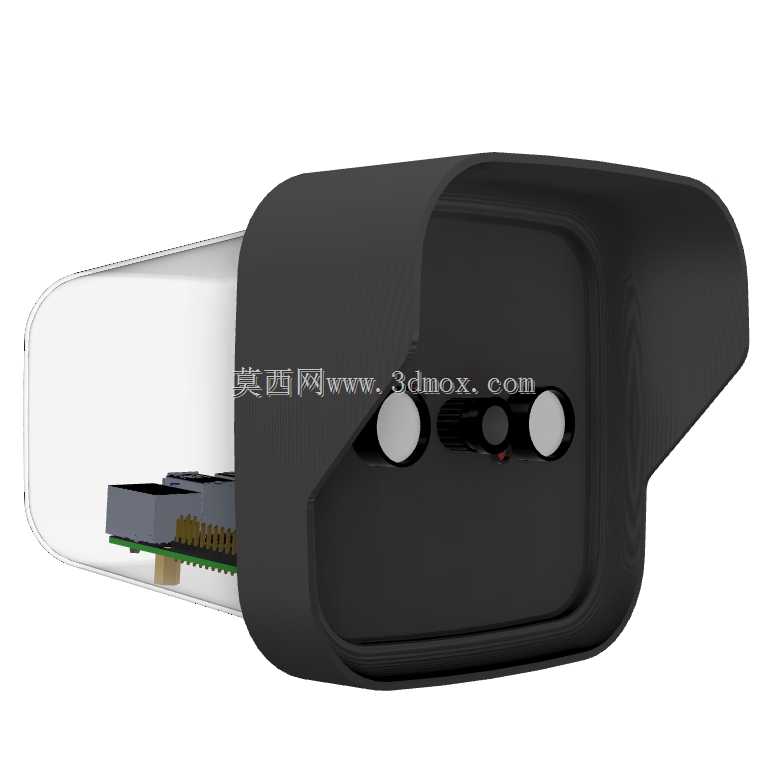

　　从实际安装边界来看，这款外罩的内舱轮廓完全匹配无镜头款红外相机的外形尺寸，相机装入后，镜头、补光LED、人体红外感应探头的位置刚好对准外罩正面的预留开孔，不会出现光路遮挡的问题——很多新手做外罩容易犯的错就是留孔余量太小，装进去之后镜头边缘被壳体挡出暗角，夜间补光的时候LED的光线被罩体内壁反射，拍出来的画面一片过曝白边，这款设计在开孔处做了内收的遮光倒角，刚好把补光光线的出射角度约束在拍摄视场范围内，避免内壁反光干扰成像。外罩和配套容器的衔接边做了齐平限位结构，安装时不需要反复调整对位，把相机放进舱体之后，顺着导向边推到底就能卡紧，配合边缘的密封胶条，能挡住野外的扬尘、小雨滴，还有林间的小虫爬进舱体在镜头上结网。

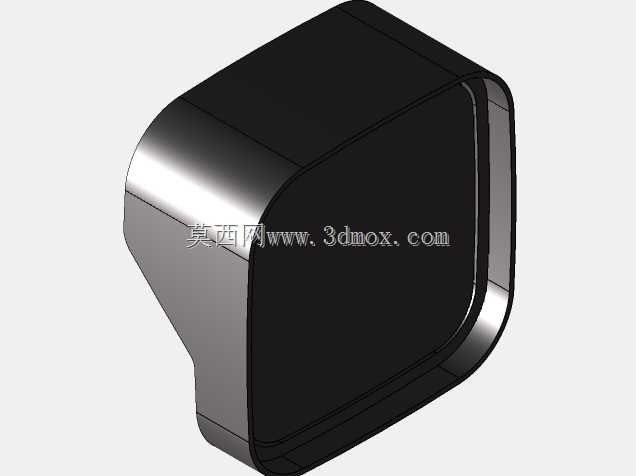

　　设计阶段特意考虑了3D打印的工艺适配性，整体壁厚控制在2mm，没有大跨度的悬空结构，打印时不需要加太多支撑，拆支撑的时候也不会刮花外表面。外罩的边角全部做了R3以上的圆角过渡，一方面是避免野外安装时尖锐边角刮破安装人员的手套，另一方面圆角结构在低温环境下的抗冲击性能比直角好很多，不会因为冬季冻脆之后被掉落的树枝砸裂。外罩侧面做了防滑的纹理结构，雨天手上沾了水或者泥的时候，拆装调整也不会打滑。

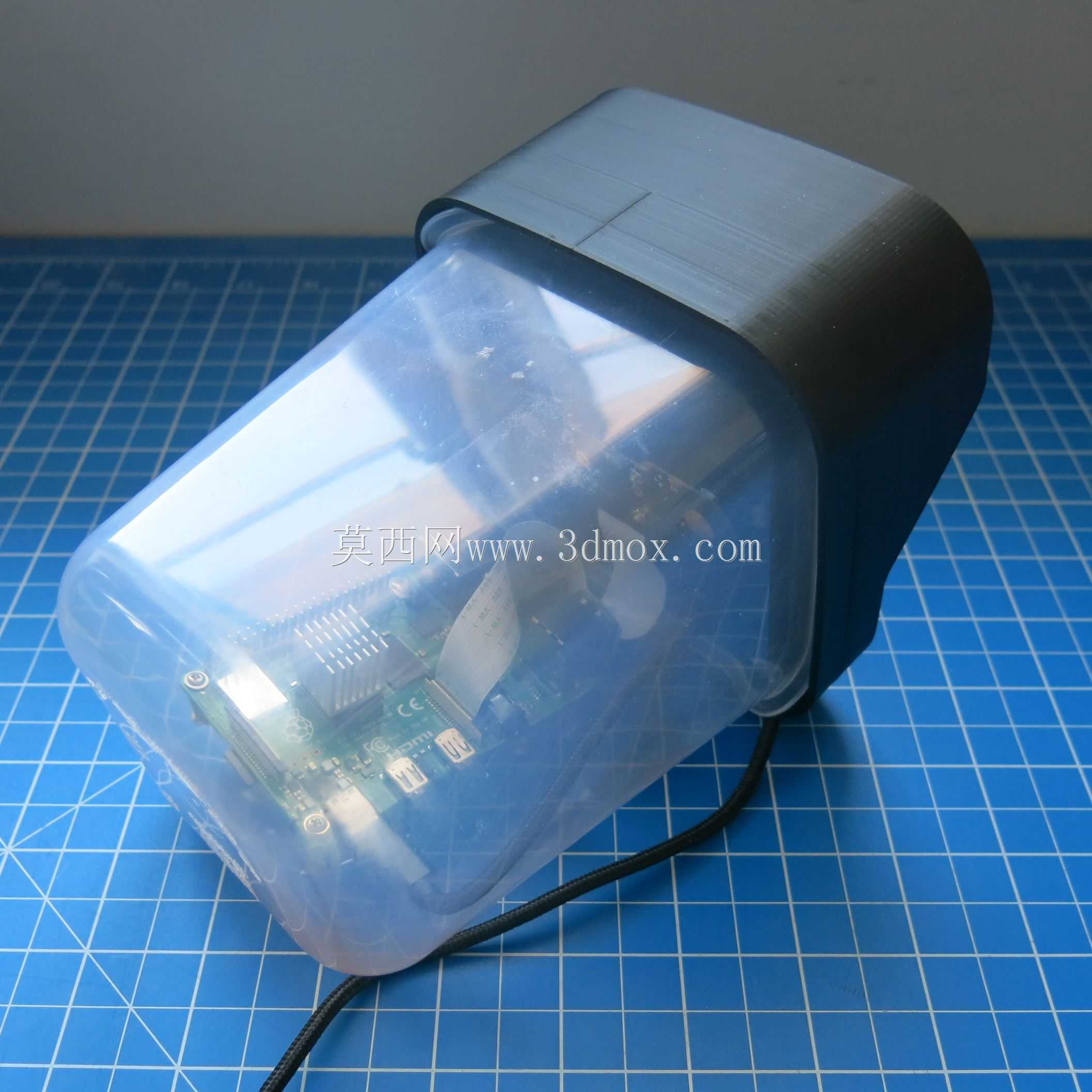

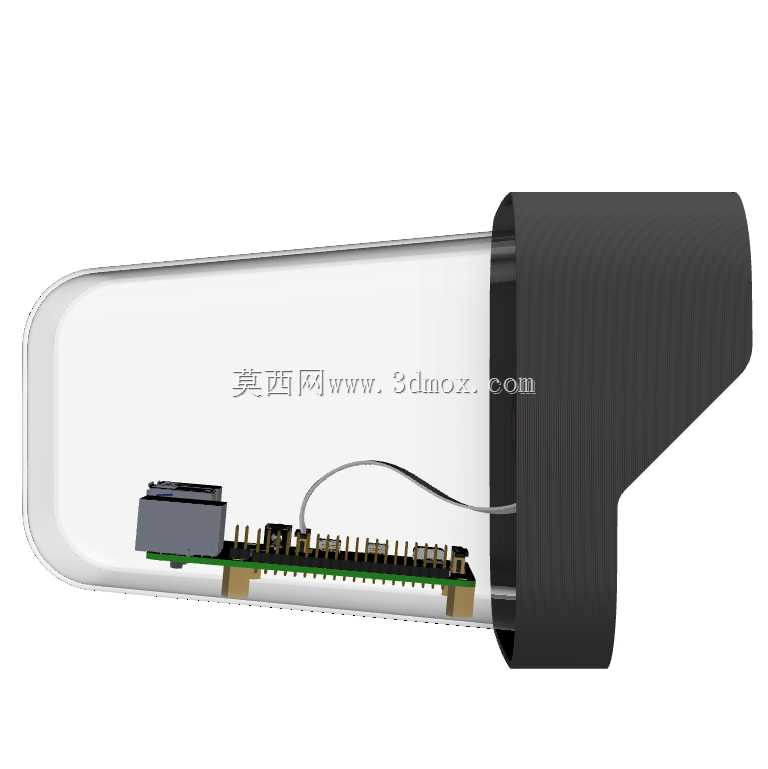

　　实际使用场景里，这款外罩可以直接适配常见的宜家PRUTA系列容器作为配套的防水舱体，不需要额外定制专用的密封舱，野外布设的时候如果外罩被动物碰坏，随时可以更换打印件，维护成本很低。安装时建议先做试装验证：把相机放进外罩之后，先通电测试拍摄画面有没有暗角，红外补光有没有被遮挡，确认感应探头的探测范围没有被壳体挡住之后，再把外罩和容器做固定。如果试装时发现配合间隙有偏差，可以直接编辑融合文件的首个草图调整尺寸，所有的安装限位、开孔位置都和首个草图做了参数关联，不需要逐个特征修改，调整完直接导出打印就行。

　　外罩的安装固定位预留了通用的绑带穿槽，可以用尼龙扎带或者不锈钢绑带把整个监测单元固定在树干、岩石上，固定位的位置做了重心平衡设计，绑紧之后相机不会出现低头歪头的情况，能保持预设的拍摄角度。之前做野外测试的时候，碰到过小型啮齿动物爬到设备上啃咬外壳的情况，这款外罩的壁厚足够抵御小动物的啃咬，不会像薄壳一样被咬穿之后损坏内部的相机。另外外罩的外表面做了哑光处理，不会在阳光下产生反光，避免反光引起野生动物的警觉，也不会因为反光在日出日落时段在镜头前形成眩光。

　　从结构设计的细节来看，外罩的电池仓位置做了对应的避让，不需要拆开整个外罩就能更换相机电池，换电池的时候只需要打开后端的容器盖就行，不用重新调整相机的拍摄角度，能大幅减少野外维护的时间。外罩和容器的配合面做了一圈止口结构，就算固定绑带松了，外罩也不会从容器上脱落，避免相机掉落到地上摔坏。针对高湿度的林区环境，外罩的内表面做了微糙的磨砂处理，就算舱内出现温差结露，水珠也会顺着磨砂面流到舱底的预留排水槽，不会直接滴在相机的电路板上。
