适配常规U盘的内置挡片结构设计方案

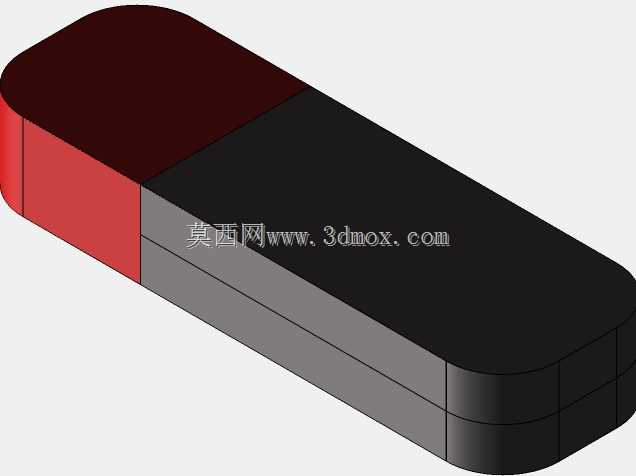

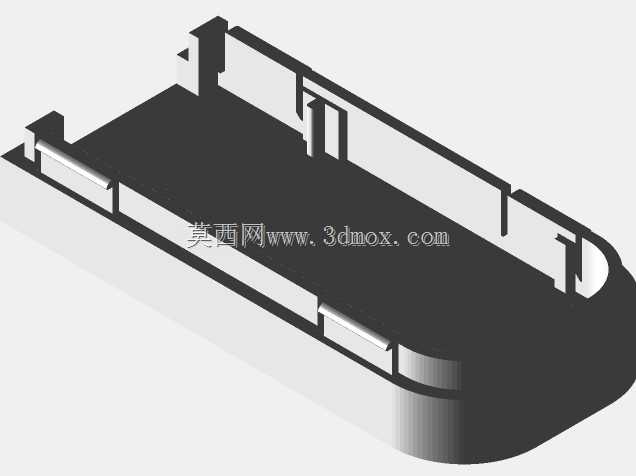

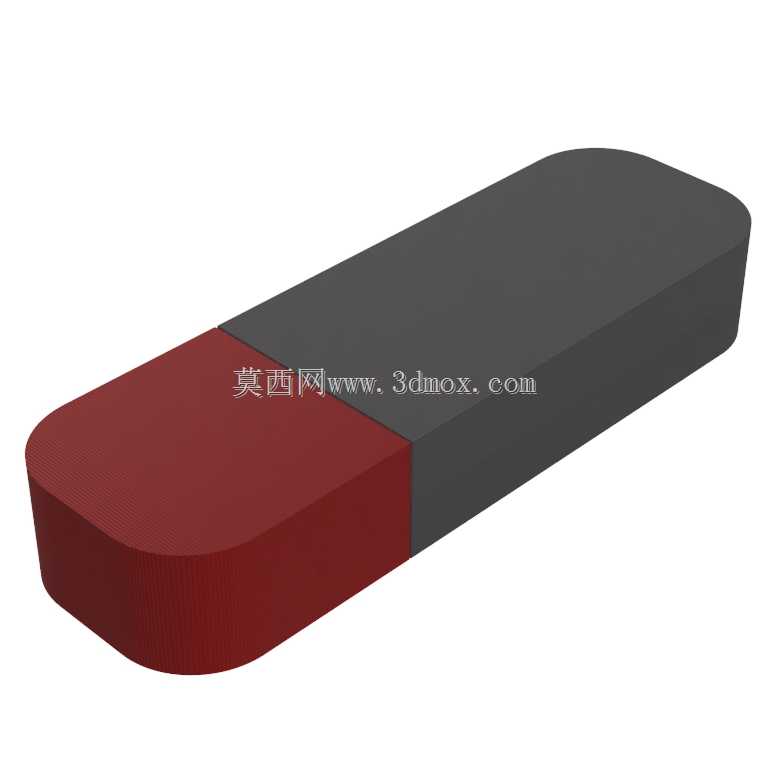

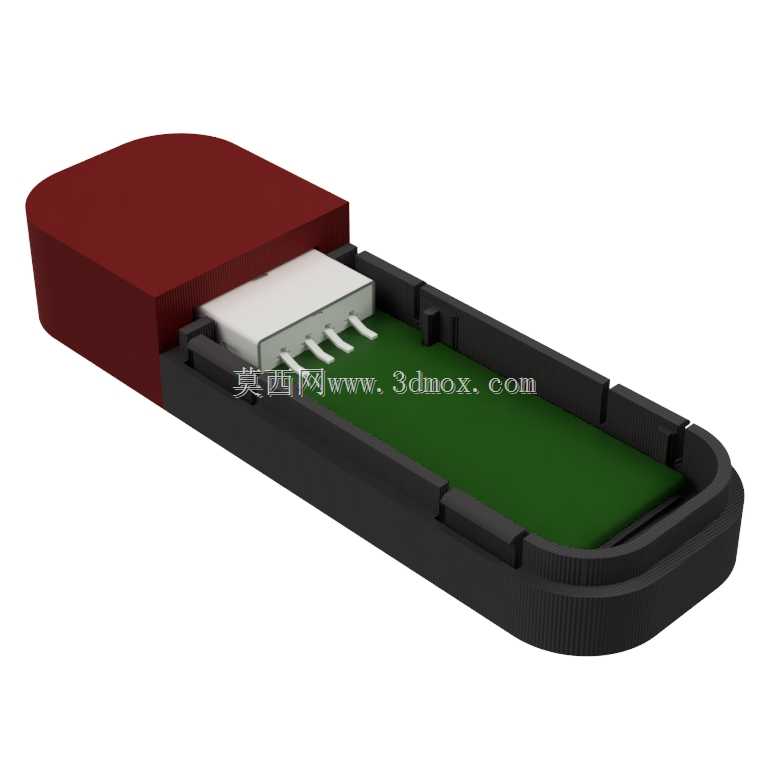

　　在日常消费电子的结构设计环节里，U盘这类便携存储设备的内部防护结构往往容易被忽略，很多量产方案为了压缩成本直接省略内部限位挡片，导致闪存芯片在壳体内出现窜动，长期插拔使用后容易出现焊盘脱焊、接口接触不良的问题，这款挡片结构就是针对这类痛点做的针对性设计。从实际应用场景来看，这类挡片主要适配常规尺寸的拇指型U盘外壳，安装位置处于外壳腔体内部，介于USB公头基座与闪存芯片之间，核心作用是填充壳体内部的冗余空间，对PCB板上的闪存颗粒、主控芯片形成侧向限位，避免设备在跌落、挤压时内部元器件出现位移。从设计思路上看，这款挡片没有做多余的外观造型，完全以功能实现为核心，整体轮廓完全贴合U盘外壳的内部腔体走势，一端做圆弧过渡匹配外壳的端盖弧度，

　　侧边设置多道凸起的限位筋，刚好卡入壳体内壁预设的卡槽里，不需要额外打胶或者用螺丝固定，装配时直接顺着腔体滑入即可卡紧，能大幅提升产线的装配效率。尺寸边界上，挡片的厚度控制在2mm左右，长度刚好覆盖闪存芯片的侧边区域，不会遮挡主控芯片的散热路径，表面做的微纹理结构不是装饰用途，是为了增大与壳体之间的摩擦力，避免长期使用后挡片自身出现窜动。实际选型适配的时候，要注意挡片与USB公头基座之间预留0.1mm的装配间隙，避免公差累积导致公头装配时出现偏斜，挡片朝向芯片的一侧做了0.2mm的让位凹槽，刚好避开芯片表面的贴片元件，不会出现压件的问题。很多手工改装U盘或者3D打印定制U盘外壳的爱好者，经常会遇到内部空间余量过大、芯片固定不稳的问题，

　　这类挡片结构可以直接根据不同外壳的腔体尺寸做参数调整，不需要重新做整体结构设计，只需要修改挡片的长宽尺寸和限位筋的位置就能适配不同规格的U盘方案。从结构可靠性角度看，挡片采用硬质塑料材质制作时，能在壳体受到侧向挤压时承担一部分冲击力，避免外力直接传递到PCB板上导致元件损坏，相比常见的泡棉填充方案，这种硬质挡片的抗蠕变性能更好，不会因为长期使用出现老化塌陷的问题，固定效果更稳定。在建模过程中，挡片的所有棱角都做了R0.3的圆角处理，一方面是避免装配时刮伤壳体内壁或者芯片表面的绝缘层，另一方面也能减少3D打印时的支撑需求，降低打印制作的难度。针对不同容量的闪存芯片厚度差异，挡片朝向芯片的一面可以通过调整加厚层的厚度来适配，不需要改动整体的安装尺寸，通用性更强。实际测试中，加装这款挡片的U盘在1.2米高度自由跌落测试后，内部芯片没有出现位移，USB接口的插拔同轴度也能保持在公差范围内，完全满足日常使用的可靠性要求。
