3D打印接线盒线缆固定索环结构设计

　　在低压配电布线、弱电通讯线路布设、桌面3D打印设备电控舱走线、小型实验装置线路整理场景中，接线盒进出线位置的线缆防护与固定一直是容易被忽略的细节点。常规橡胶护线圈虽然能覆盖开孔边缘的毛刺，但缺乏对线缆的径向约束，设备长期运行过程中受振动、拉扯影响，线缆容易出现移位，甚至和开孔锐边反复摩擦造成绝缘层破损，引发短路隐患。这款3D打印成型的接线盒索环，就是针对这类小批量定制化布线场景开发的固定防护结构。

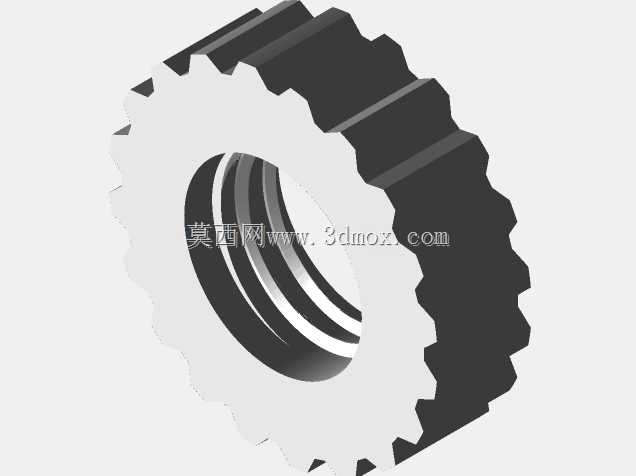

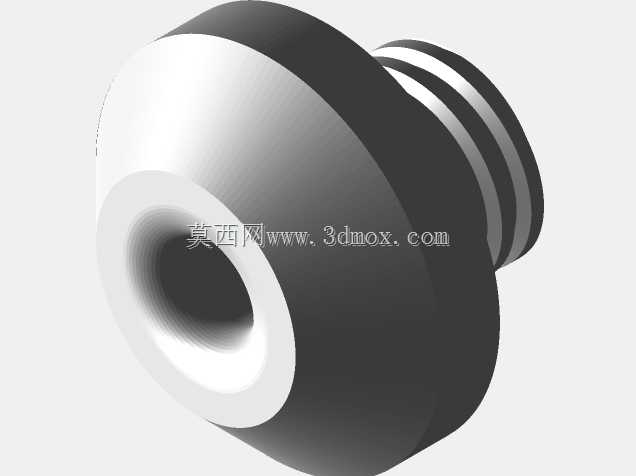

　　从功能特性上看，该索环采用过盈卡接的安装逻辑，主体为带锥形导向的圆柱卡合结构，前端的锥形段可以顺利卡入接线盒预先开好的对应尺寸圆孔，卡入后后端的限位凸缘会贴紧接线盒壁面，不需要额外涂胶或者加装紧固件就能实现轴向固定，安装效率比传统胶粘护线套提升40%以上。索环中心预留的穿线孔和不同线径的线缆做适配，孔壁做了0.2mm的微凸抱紧筋，线缆穿入后可以形成适度的径向抱紧力，既不会因为夹持力过大损伤线缆外皮，也能避免线缆受外力拉扯时出现轴向窜动。索环外露端做了圆弧过渡的出线导向结构，线缆弯折引出时不会出现直角折角，能有效降低线缆弯折处的应力集中，延长线缆使用寿命。

　　设计过程中优先考虑了FDM工艺的成型可行性，整个结构没有大于45度的悬空面，打印时不需要添加支撑材料，层厚设置在0.08mm时，卡合面的成型精度可以控制在0.1mm公差范围内，能稳定适配对应尺寸的安装开孔。结构壁厚统一设置为1.5mm，既保证了卡接时的结构强度，不会因为安装用力出现开裂，也不会因为壁厚过大造成打印时间过长、材料浪费。针对不同的布线需求，索环的穿线孔可以根据常用线径做系列化调整，从3mm到8mm的线径都能找到对应的适配规格，安装开孔尺寸也可以根据现有接线盒的预留孔位做参数化调整，不需要重新做整体结构设计，只需要修改对应尺寸参数就能快速生成适配不同场景的模型。

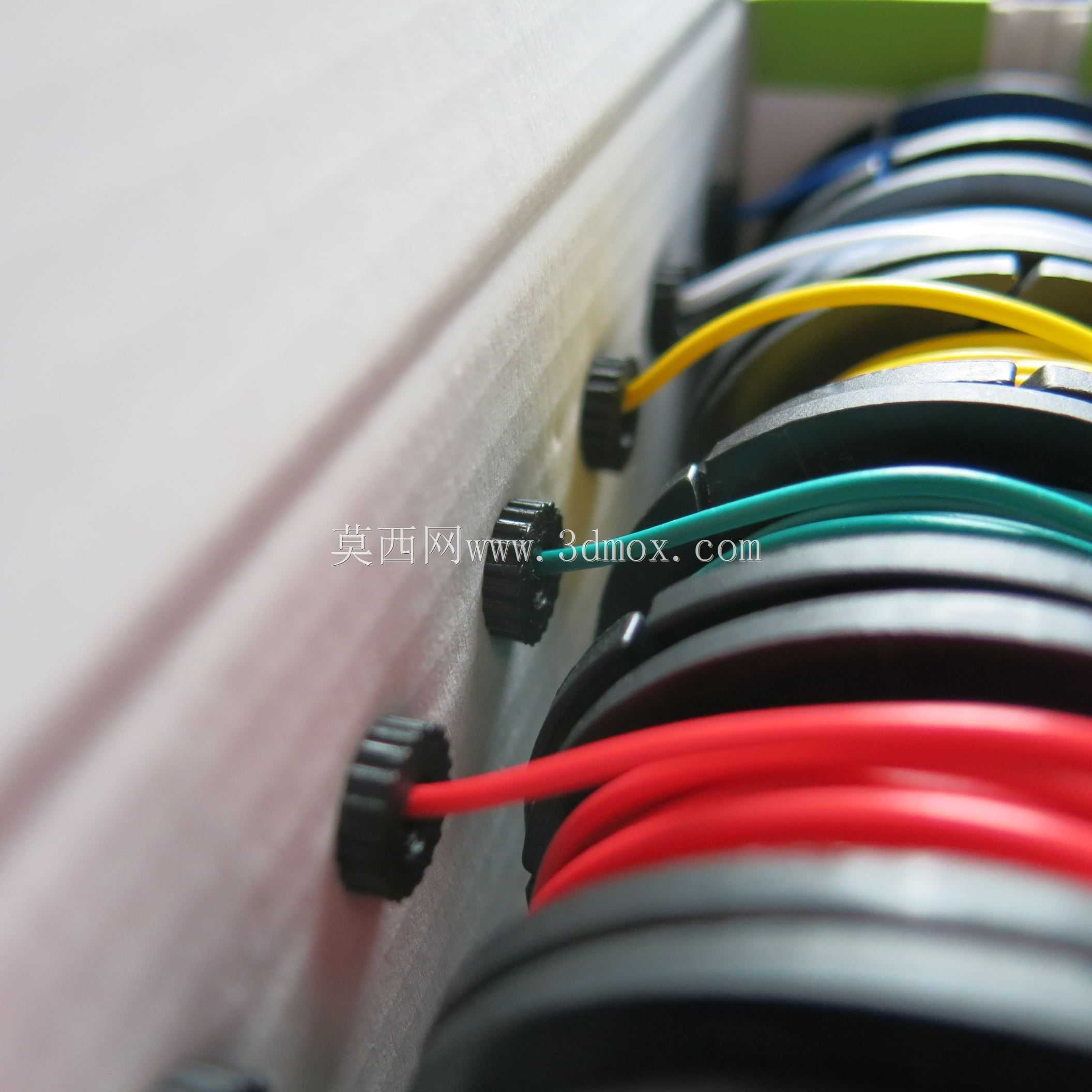

　　安装边界方面，该索环适配的接线盒壁厚范围在1mm到2.5mm之间，卡合段的有效卡接长度做了2.8mm的冗余设计，即使接线盒壁面存在0.3mm以内的平面度误差，也能保证卡合到位不会松脱。索环安装完成后，外露在接线盒外侧的高度仅为5mm，不会占用过多的布线空间，在密集布线的接线盒内也不会和相邻的接线端子、其他索环出现干涉。穿线时只需要将线缆从索环中心孔穿过，再将索环压入接线盒开孔即可完成安装，不需要专用工具，现场布线作业时可以大幅降低施工难度。

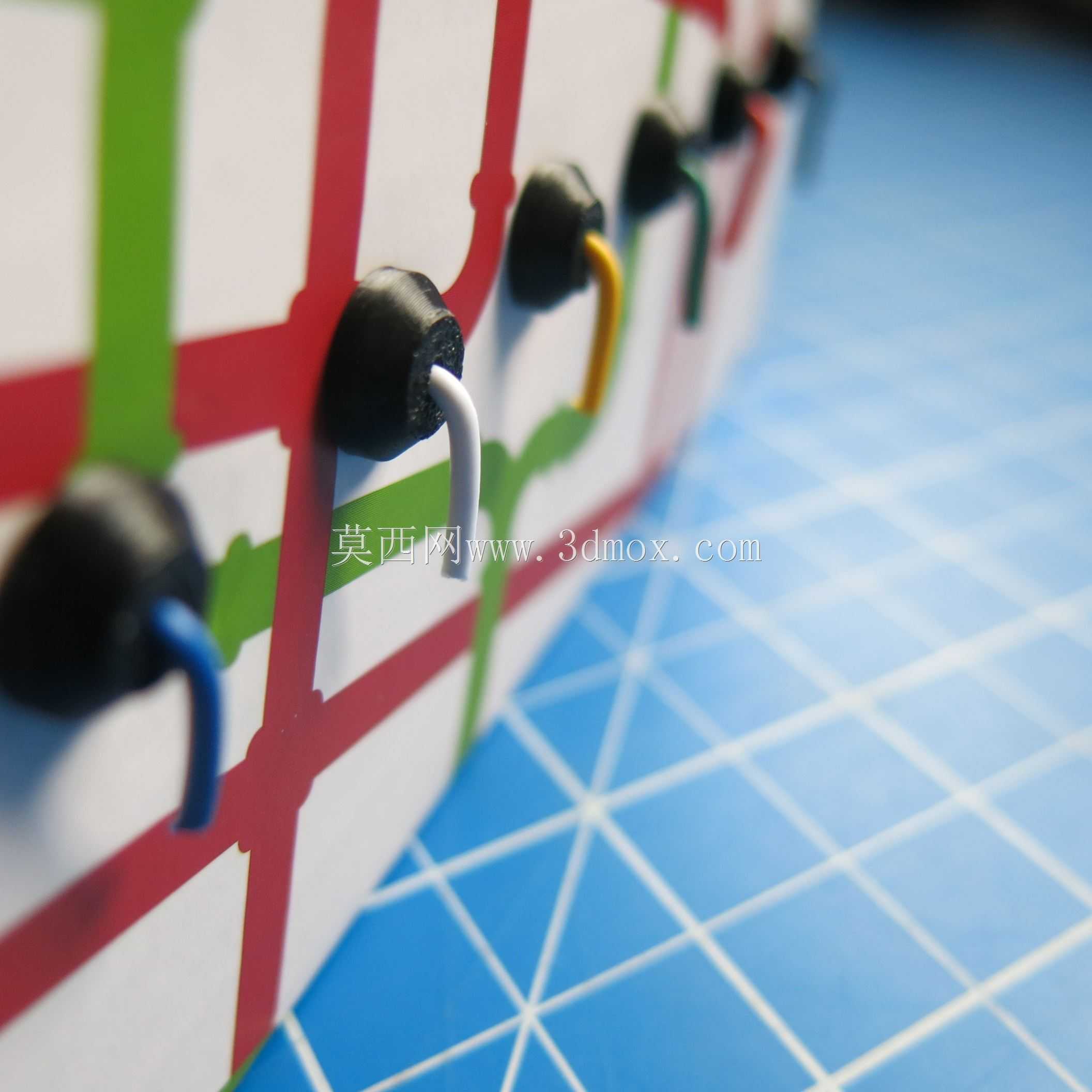

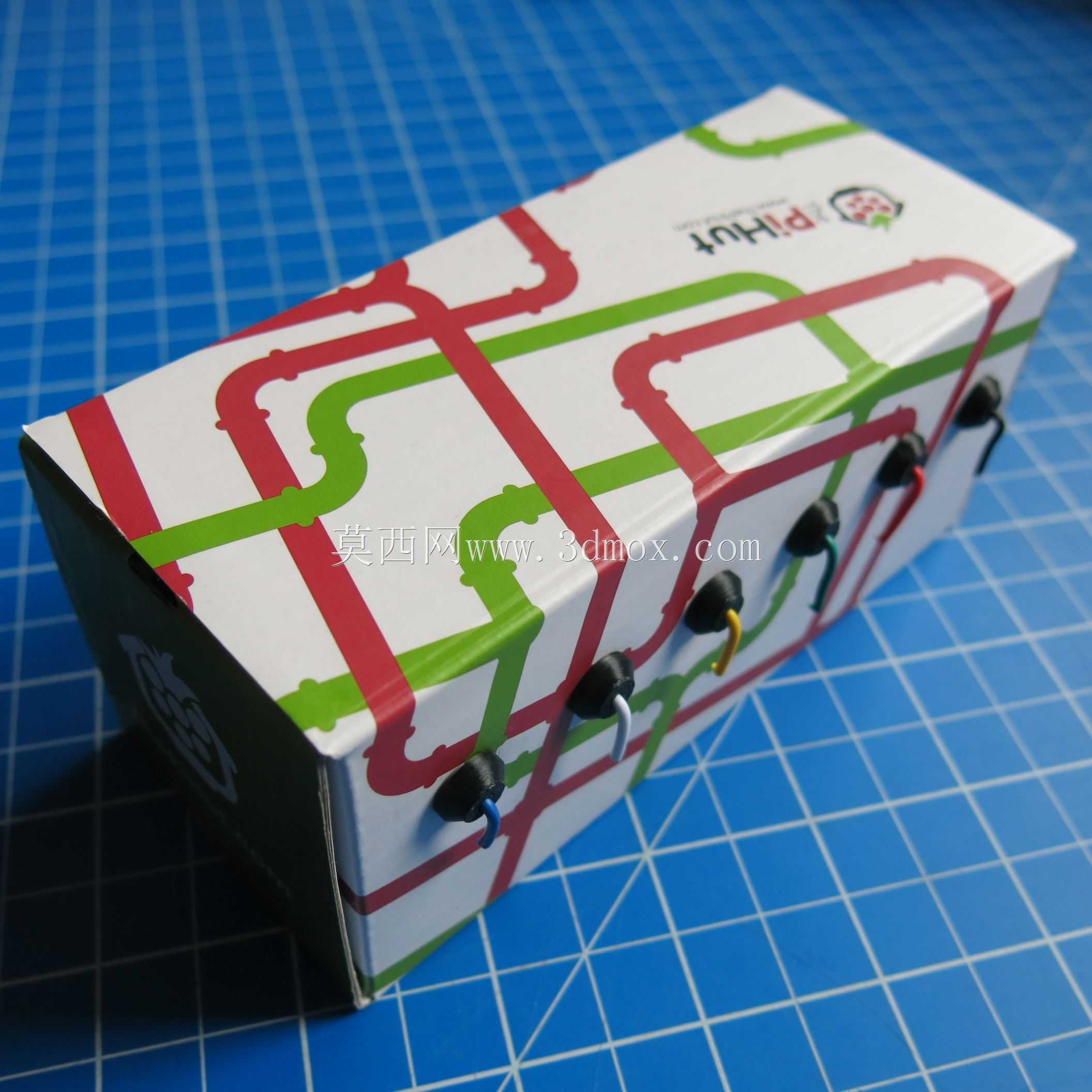

　　实际应用中，这类索环除了用于常规接线盒的进出线防护，还可以用在3D打印机的框架走线、小型电控箱的面板出线、桌面实验装置的线路整理场景，相比市售的标准橡胶护线圈，定制化的3D打印索环可以灵活匹配非标准开孔尺寸，小批量制作时成本更低，交付周期更短。结构设计时特意规避了应力集中的直角转角，所有受力位置都做了R0.5的圆角过渡，反复拆装10次以上也不会出现卡脚断裂的问题。索环的抱紧筋采用对称分布的四点式设计，和线缆外皮的接触为线接触而非面接触，既保证了足够的拉脱阻力，也不会因为大面积接触造成线缆外皮粘连，后期维护更换线缆时可以顺利抽出旧线，不会损伤索环本身的结构。
