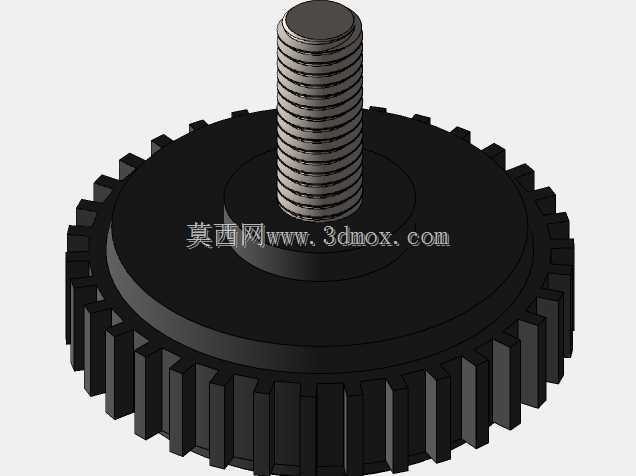

M10规格黑色滚花指形夹紧旋钮螺钉

　　做设备调试和工装治具设计的工程师，大概率都接触过这类手拧夹紧螺钉，它不需要额外借助扳手、内六角等工具，徒手就能完成锁紧和松脱操作，在需要频繁拆装、快速调整工位的场景里实用性极强。这款M10规格的指形夹紧旋钮，头部采用大直径带周向滚齿的塑料手柄结构，滚齿的齿形做了圆角过渡处理，既保证徒手拧动时的摩擦力足够，不会因为手上沾有少量切削液、油污出现打滑，也避免了尖锐棱边划伤操作人员手部的问题，日常操作时哪怕是戴薄款劳保手套，也能顺畅施加拧紧力矩。

　　从实际应用场景来看，这类紧固件常出现在通讯设备的机箱面板固定、小型工装夹具的位置快速锁紧、检测设备的可调挡块定位、电子生产流水线的治具快换结构上，尤其是在设备维护、工位参数调整频次高的工位，用它代替普通外六角或者内六角螺钉，能省去反复找工具的时间，大幅提升调试效率。它的螺杆部分采用标准M10公制粗牙螺纹，和常规同规格螺母、螺纹孔的适配性极强，不需要单独加工特殊规格的安装孔，替换现有设备上的同规格手拧件时也能直接兼容，不用改动原有安装结构。

　　设计层面上，这款旋钮的头部和螺杆采用嵌装注塑的结构，金属螺杆的嵌合段做了滚花防脱处理，保证拧动时塑料手柄和金属螺杆之间不会出现相对滑转，哪怕施加超过常规手拧力矩的负载，也不会出现手柄空转的失效问题。头部的直径做了针对性优化，既保证足够的力臂长度，让操作人员徒手就能施加足够的夹紧力，满足常规工装定位的锁紧力要求，又不会因为头部直径过大占用过多安装空间，在排布密集的调节点位上也不会和相邻部件产生干涉。螺杆的长度适配常规薄板类、型材类构件的夹紧需求，螺纹末端做了倒角处理，安装时能顺畅对准螺纹孔，不会出现螺纹错牙刮伤安装孔内螺纹的问题。

　　安装边界方面，这款旋钮螺钉的安装只需要在被固定件上加工直径11mm的过孔，下方配合M10的螺纹孔或者螺母即可完成固定，头部的滚花外圆直径约为螺杆直径的3.5倍，安装时需要预留出至少大于头部外圆5mm的手部操作空间，保证拧动时手指有足够的活动空间，不会被周边结构卡住。它的夹紧力范围适配100N以内的侧向负载定位需求，不适合用于大吨位重载结构的永久紧固，主要面向需要频繁手动调节的轻载定位场景。塑料手柄的材质选用耐磨工程塑料，日常接触车间内的少量切削液、润滑油不会出现快速老化开裂的问题，金属螺杆部分做了发黑防锈处理，在常规车间湿度环境下不会轻易生锈，能保证长期使用时螺纹顺畅不卡滞。

　　在结构建模过程中，这类零件需要重点关注几个细节：一是头部滚齿的参数匹配，齿距和齿深要兼顾摩擦力和注塑成型的工艺性，不能出现过小的尖角导致注塑填充不满；二是金属嵌件和塑料部分的配合公差，既要保证嵌装后的同轴度，避免螺杆和头部偏心导致拧动时出现偏摆，也要保证嵌合的牢固度，承受额定拧动力矩时不松脱；三是螺纹部分的建模要符合公制螺纹的标准参数，和标准件库内的M10螺纹规能完全匹配，避免导出工程图后加工出来的螺纹出现配合问题。很多新手建模时容易忽略手柄底部和被夹紧面的接触平面度，这个面如果做的不平整，夹紧时会出现应力集中，长期使用容易压伤被固定件的表面，这款旋钮的手柄底部做了平整的承压面，和被夹紧件接触时压力分布均匀，不会留下明显的压痕，适合用于表面质量要求较高的面板类零件固定。
