Elesa黑色多叶塑料手柄M8夹紧旋钮

　　这款M8规格的多叶夹紧旋钮，是工业装配场景里非常典型的手操式紧固件，日常在工装夹具调整、小型设备门板快拆、检测工位治具定位、通讯设备机架维护、生产线旁工位器具的位置锁定环节都能见到它的身影，不需要额外借助扳手、螺丝刀等工具，操作人员直接用手拧动就能完成夹紧或松脱动作，在需要频繁拆装、调整松紧度的工位上，能大幅降低操作的辅助时间，提升工位作业的流畅度。

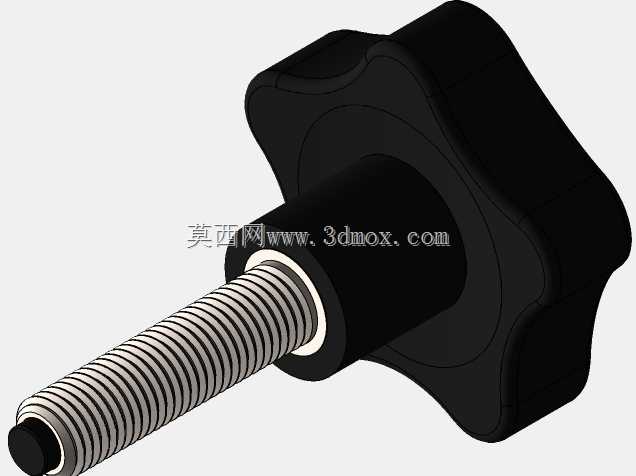

　　从结构设计来看，这款旋钮采用黑色多叶星形的塑料手柄搭配M8外螺纹螺杆的组合结构，多叶的外形轮廓是经过人机操作校核的，每一个凸起的叶瓣都能和手指指腹形成足够的贴合接触面，拧动的时候手掌不需要施加过大的握力就能获得足够的旋转扭矩，即便操作人员佩戴薄款劳保手套，也能稳定施力不会出现打滑的情况；手柄部分采用工程塑料材质，本身具备不错的绝缘性能与耐油污特性，在车间日常有少量切削液、润滑油飞溅的环境下，不会出现锈蚀、表层剥落的问题，长期握持操作也不会像金属手柄那样在低温环境下产生冰手的触感。螺纹部分采用标准M8公制粗牙螺纹，和常规的M8内螺纹孔、六角螺母都能实现通用适配，不需要单独定制配套的连接副，螺杆与塑料手柄的结合位置做了嵌装加固结构，避免大扭矩拧动的时候手柄和螺杆之间出现相对转动、脱开的失效问题。

　　在安装边界上，这款旋钮的螺杆长度适配常见的3-10mm厚度的被连接件夹紧需求，手柄的外轮廓直径控制在单手可完全覆盖的尺寸范围，安装后不会在设备表面形成过大的突出结构，避免人员过往时发生勾挂；手柄端面做了圆弧过渡处理，没有尖锐的棱角，即便操作时手部快速划过也不会造成割伤。实际选型使用的时候，需要注意被连接件的安装面平整度，如果是在有明显震动的设备上使用，可以在旋钮压紧面搭配平垫或者防松垫圈，避免长期震动下旋钮出现自行松脱的问题；因为手柄为塑料材质，不适合用加力杆套在手柄上施加超大扭矩，否则会造成叶瓣断裂、手柄开裂的损坏，正常徒手拧动获得的夹紧力，已经足够满足日常轻载夹紧、位置锁定的使用需求。

　　从建模逻辑来看，构建这个模型的时候，首先通过旋转特征做出螺杆的基础实体，处理好螺纹牙型的收尾结构，避免螺纹末端出现尖锐的破面；多叶手柄部分先绘制单个叶瓣的轮廓草图，通过圆周阵列得到整体的星形外轮廓，再做拔模与圆角处理，还原塑料件的脱模斜度与边缘倒角特征，最后处理手柄与螺杆结合位置的嵌装台阶，保证两个零件的装配位置贴合自然，模型的各个尺寸都按照实物的实际装配公差做了预留，导入装配体的时候不会出现干涉问题，能直接用于设备的装配干涉检查、操作空间校核工作，也能作为工装设计时的标准件直接调用，减少重复绘制标准件的工作量。
