直径12.5不锈钢弹簧加载插销式门锁结构

　　在工业设备防护门、工装夹具快锁工位、小型检测设备舱门这类需要频繁启闭且要求可靠定位的场景里，弹簧加载式插销锁是应用频次极高的紧固锁定元件，这款直径12.5规格的不锈钢弹簧锁闩，正是针对中等负载锁定需求开发的结构件。从实际使用场景来看，这类锁具常被用在自动化生产线的安全防护栏检修门、车间小型物料周转箱侧盖、试验设备的观察舱启闭结构上，相比传统的螺栓紧固或者搭扣锁，它的操作效率更高，单手即可完成解锁与锁止动作，不需要额外借助扳手等工具，能大幅降低工位操作的辅助时间。

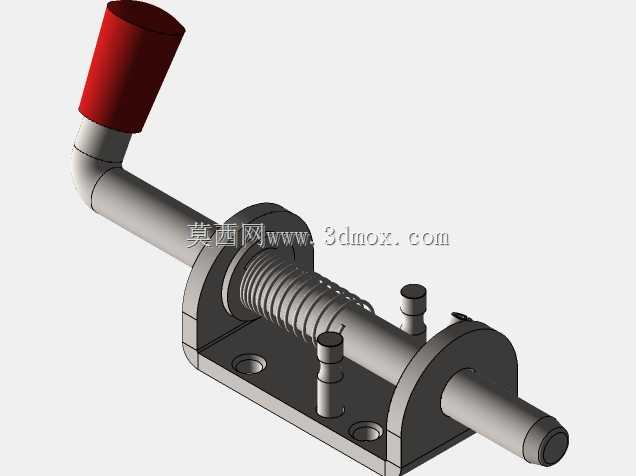

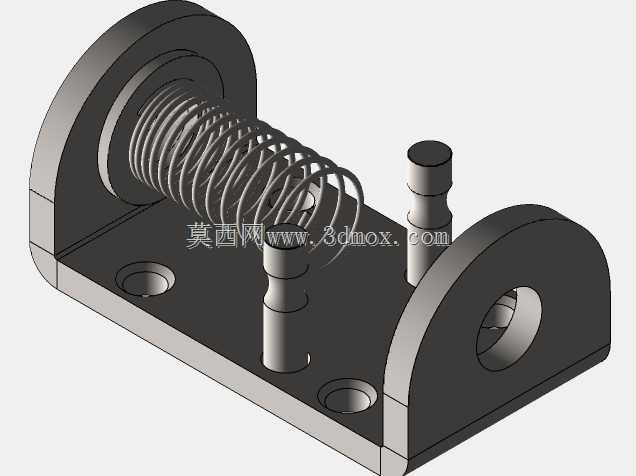

　　从功能特性上拆解，这款锁闩的核心功能是依靠弹簧的预紧力实现插销的自动回位锁止，操作端的弯杆搭配红色防滑握套，操作人员握持时施力方向符合人体工学，扳动握套带动插销杆轴向回缩，压缩内部弹簧即可解锁，松开握套后弹簧自动回弹推动插销杆伸出，插入对应定位孔完成锁止，整个动作行程控制在合理区间，不会出现行程过长导致操作费力或者行程过短锁止深度不足的问题。锁体的安装底座采用带两个安装孔的法兰式结构，安装时可以通过螺栓直接固定在设备门板或者框架的安装面上，不需要额外加工复杂的安装槽，对安装面的加工精度要求较低，适配大部分型材框架、钣金门板的安装条件。

　　设计思路上，这款锁闩充分考虑了工业场景的耐用性需求，所有与负载直接接触的杆类、底座类零件均采用不锈钢材质加工，能够适应车间内存在切削液、少量腐蚀性气体或者潮湿的作业环境，不会因为长期使用出现锈蚀卡滞的问题。内部弹簧的选型经过负载匹配，预紧力设置在既能保证锁止状态下插销不会因为设备运行振动自行脱出，又不会让操作人员扳动时需要施加过大的力，平衡了锁止可靠性和操作便捷性。插销杆的直径设置为12.5mm，对应的锁止剪切负载能够覆盖大部分中小型防护门、小型工装的锁定需求，插销头部做了小角度倒角处理，在锁止时即使门板和框架存在少量的位置偏差，插销也能顺利滑入定位孔，降低了对安装对位精度的要求。

　　外形尺寸与安装边界方面，锁体整体的安装底座轮廓方正，两个安装孔的中心距按照通用五金件的安装规范设置，能够适配市面上常见的型材安装槽位，操作端的弯杆角度经过优化，扳动时握套不会和门板表面发生干涉，握套采用非金属材质，既可以提升握持的摩擦力，又能在低温环境下避免操作人员直接接触金属杆产生的不适感。锁体的轴向总长度经过紧凑化设计，不会在门板内侧突出过多结构，避免和设备内部的管线、运动部件发生碰撞，安装时只需要在门板对应位置加工出供插销杆穿过的通孔，以及两个对应底座安装孔的螺纹孔或者过孔即可完成装配，后期维护时只需要定期检查弹簧的弹力状态，不需要复杂的拆解保养，整体维护成本极低。在实际选型应用中，需要注意对应框架上的定位孔内径要略大于插销杆直径，预留合理的配合间隙，同时定位孔的深度要大于插销的伸出长度，保证插销能够完全伸入定位孔实现可靠锁止，避免出现锁止虚位导致的防护门意外开启问题。
