镀锌管状扶手用网格踢脚板夹结构

　　在工业防护栏杆、市政步道扶手、设备周边安全护栏的搭建场景中，管状扶手的配套固定连接件一直是影响安装效率与结构稳定性的核心部件，这款踢脚板夹正是针对圆管状扶手的踢脚板固定需求开发的专用连接件。从实际使用场景来看，这类夹件主要应用在镀锌钢管搭建的网格护栏系统中，负责在扶手管的指定位置固定踢脚板，避免护栏底部出现空隙，防止工具、杂物从护栏间隙掉落，同时也能对人员脚部起到防护阻挡作用，常见于工厂操作平台、仓储货架周边步道、设备检修通道、市政人行天桥护栏等场景。

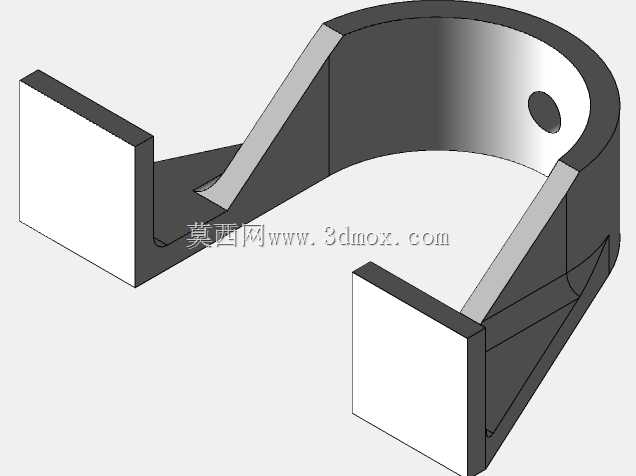

　　从功能特性上看，该夹件采用C型抱箍式结构设计，开口侧的两个平行夹持面用来卡入踢脚板的侧边，弧形抱合面则完全贴合圆管扶手的外壁，安装时不需要对扶手管进行打孔、焊接等二次加工，只需要将夹件的弧形面扣在扶手管对应位置，调整好踢脚板的安装高度后，通过侧边的紧固螺栓施加预紧力，就能让夹件牢牢抱紧扶手管，同时夹紧踢脚板，整个安装过程不需要复杂工装，单人即可完成操作，后期维护调整时也只需要松脱螺栓就能移动夹件位置，不会破坏扶手管的镀锌防腐层。夹件上设置的加强筋结构从抱箍弧形面一直延伸到夹持踢脚板的立壁位置，能够有效抵消踢脚板受到的侧向冲击力，避免夹件在长期受力后出现张开变形，保证连接结构的长期可靠性。

　　从设计思路层面分析，这款夹件的结构完全围绕无焊接快速安装的需求展开，弧形抱合面的曲率与常用的k40规格圆管外径完全匹配，保证抱合时的接触面积足够大，不会出现线接触导致的应力集中问题；两个夹持立壁的间距适配常规踢脚板的厚度，立壁内侧预留了防滑纹路的设计空间，夹紧后能够增大与踢脚板之间的摩擦力，防止踢脚板出现上下窜动；夹件上预留的螺栓孔位置经过受力校核，紧固时的压紧力能够均匀分布在抱箍面与夹持面上，不会出现局部应力过大导致的夹件断裂或者扶手管变形问题。考虑到户外使用的防腐需求，夹件整体采用镀锌工艺处理，能够适应潮湿、多粉尘的工业环境，不会轻易出现锈蚀失效的问题。

　　关于安装边界与尺寸适配，这款夹件专门适配外径40mm的圆形管状扶手，夹持立壁的有效夹持深度能够满足常规厚度踢脚板的安装需求，安装时只需要保证扶手管表面没有明显的凸起、焊疤等缺陷，就能实现完全贴合抱合；夹件的整体外轮廓尺寸经过优化，安装后不会突出扶手管外侧过多，避免对过往人员造成剐蹭，相邻两个夹件的安装间距建议控制在1米以内，在踢脚板的拼接位置需要额外增设一个夹件，保证拼接处的平整度与连接强度。在实际选型使用时，需要注意确认扶手管的外径规格与夹件的抱合尺寸匹配，若扶手管存在壁厚过薄的情况，紧固螺栓时需要控制预紧力矩，避免将扶手管压变形；如果是在有较强振动的设备周边使用，可以在抱箍面与扶手管之间增加薄橡胶垫，进一步增大摩擦力，防止长期振动导致夹件出现滑移错位。

　　从结构建模的角度来看，这款夹件的建模过程需要重点关注弧形抱合面的曲率精度，以及加强筋与主体结构的过渡圆角处理，避免出现应力集中的薄弱位置；夹持立壁的平面度需要保证，否则会出现夹紧时局部接触、夹持力不足的问题；螺栓孔的位置需要与整体受力方向匹配，保证紧固力能够有效传递到抱合与夹持部位。这类连接件虽然属于护栏系统中的小型配件，但结构设计的合理性直接影响整套护栏系统的安装效率与使用安全性，在实际项目中往往是容易被忽略但又至关重要的零部件。
