流锻开放式钢地板M型连接固定夹

　　在工业厂房钢格板铺设、检修平台搭建、通讯基站户外钢地板安装这类场景里，钢地板与下部支撑梁的固定一直是容易被忽略却直接影响结构可靠性的环节。传统的焊接固定方式虽然连接强度足够，但后期检修拆卸时需要切割，不仅破坏原有防腐涂层，动火作业在易燃易爆厂区还存在极大安全隐患；普通的螺栓穿接固定需要在钢地板和支撑梁上提前开对位孔，现场安装时一旦钢梁排布出现尺寸偏差，孔位错位就会导致安装停滞，返工成本极高。这款M型夹的设计，正是针对这类现场安装痛点开发的无焊接快装紧固件。

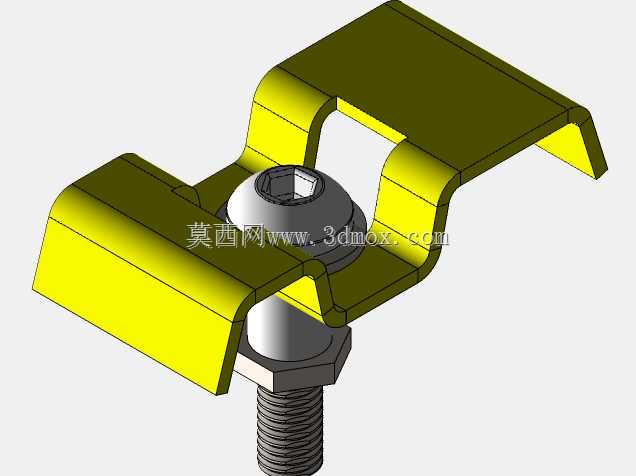

　　从结构功能来看，该夹具体采用流锻工艺成型，整体为开口M型弯折结构，两个对称的夹臂可以直接卡在钢地板的肋板边缘，不需要提前在地板面板上开孔，避免了开孔位置应力集中导致的地板承重能力下降。夹体中间的球头压紧螺栓是核心传力部件，球头结构可以适配钢地板安装时存在的微小角度偏差，哪怕支撑梁顶面存在1-2度的倾斜，球头也能自动贴合夹体内壁，保证压紧力均匀传递，不会出现普通平垫螺栓压紧时的偏载、夹臂变形问题。螺栓拧紧后，夹臂的两个下勾边会牢牢扣住支撑钢梁的上翼缘，上压边则紧压钢地板的肋板顶面，形成上下双向的夹持力，单套夹具的抗剪切力可以满足常规检修平台3.5kN/㎡的活荷载要求，即使有设备搬运、人员密集通行的动荷载，也不会出现地板移位、翘边的问题。

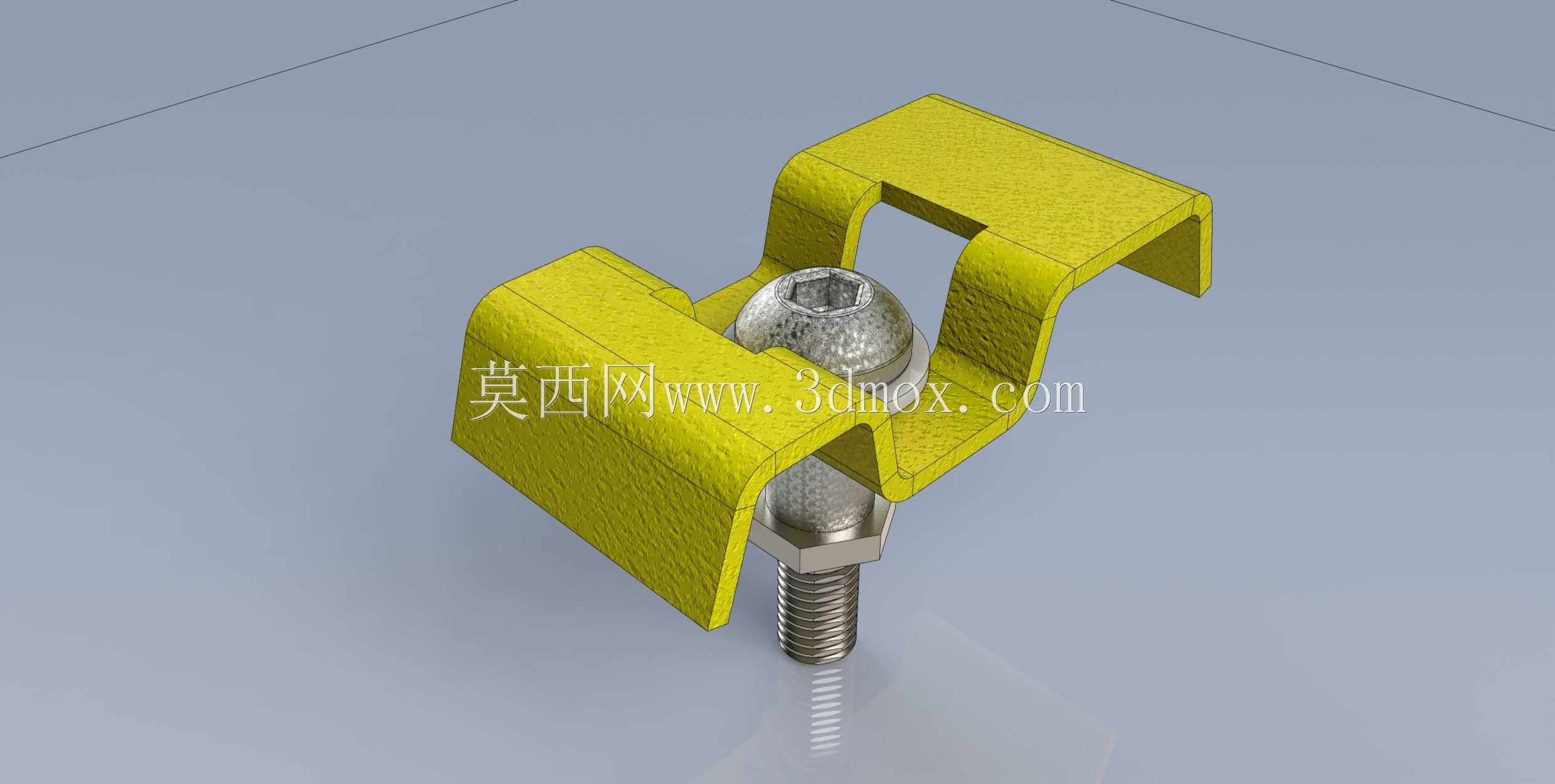

　　设计过程中，首先要考虑的是安装边界的适配性。夹体的开口宽度按照常用6mm厚钢格板肋板、8mm厚花纹钢板的尺寸公差设计，预留了0.5mm的安装间隙，现场施工时不需要额外打磨，直接推入卡接位置即可。夹臂的弯折圆角经过反复校核，既不能过小导致流锻成型时出现应力开裂，也不能过大导致夹持时与钢地板肋板出现线接触、压强过大压伤地板镀锌层。螺栓的伸出长度做了严格限制，拧紧后螺栓尾部不会超出夹体下平面，避免安装后螺栓突出刮伤过往人员的鞋底，或是在设备推移时勾挂线缆、工具。夹体表面的流锻纹理并非工艺瑕疵，是锻造过程中自然形成的粗糙表面，反而能增加夹持面的摩擦力，相比机加工光滑表面，抗滑移系数提升30%左右，不需要额外加装防滑垫片就能达到防松要求。

　　实际选型时，需要根据钢地板的厚度、支撑钢梁的翼缘厚度匹配对应规格的夹具，这款M型夹适配的钢地板厚度范围在5-8mm，支撑钢梁翼缘厚度在3-10mm之间，基本覆盖了工业领域90%以上的钢地板安装场景。安装时只需要将夹具卡入钢地板与钢梁的接缝位置，用内六角扳手拧紧中间的螺栓即可，单人单套安装时间不超过15秒，相比焊接固定效率提升10倍以上，而且全程无动火作业，在加油站、化工仓储区、通讯机房这类禁火区域也能直接施工。后期需要拆卸检修地板下方的管线、设备时，只需要拧松螺栓就能取下夹具，不会破坏钢地板和钢梁的原有结构，拆下的夹具还可以重复使用，综合施工和维护成本远低于传统固定方式。

　　从结构可靠性角度考虑，夹体采用钢材流锻成型，相比冲压成型的夹具，内部金属纤维连续无切断，整体抗疲劳强度提升40%以上，在长期承受振动荷载的场景下，比如临近冲压设备的平台、户外有大风荷载的通讯基站钢平台，也不会出现夹臂断裂、螺栓松动的问题。球头螺栓的球面与夹体的接触位置经过硬化处理，长期压紧不会出现凹陷变形，保证夹持力长期稳定。开口式的设计还允许一定的安装位置调整，现场钢梁排布出现±5mm的位置偏差时，只需要滑动夹具调整位置就能完成固定，不需要重新扩孔或是调整钢梁位置，大幅降低了现场施工的容错要求。
