镀锌管扶手用Kee Klamp套筒连接构件

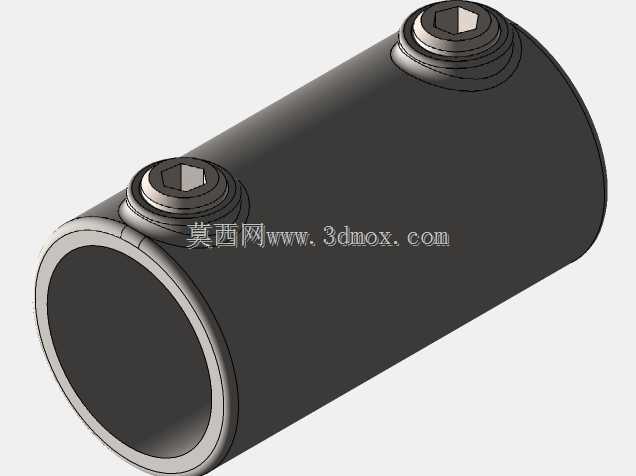

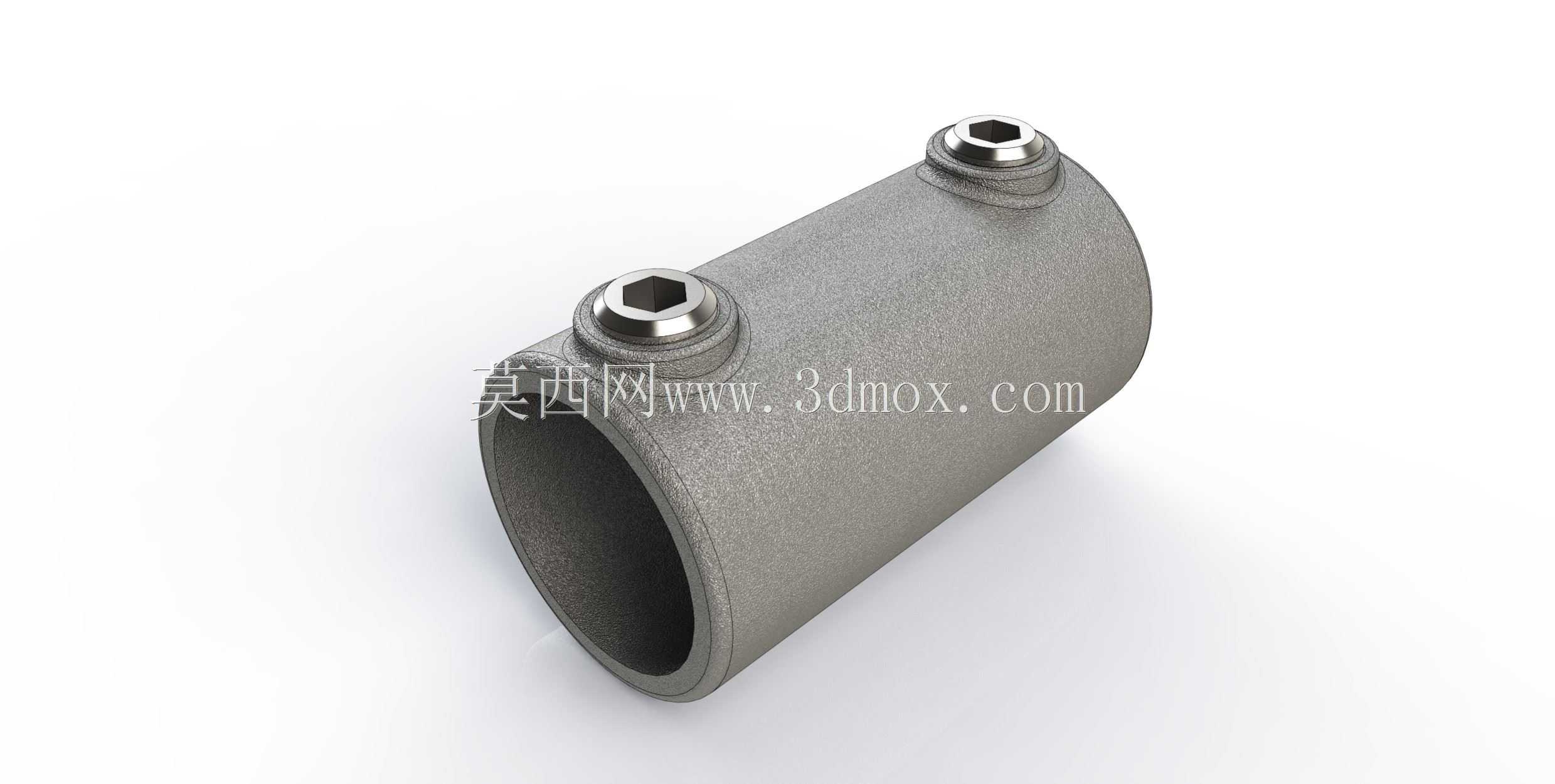

　　在现场装配式护栏、工业操作平台走道扶手、临边防护栏杆的搭建作业中，圆管对接的可靠性直接决定整套防护结构的抗侧向冲击能力，传统焊接式对接需要现场动火作业，不仅对施工人员的焊接技能有要求，后期拆装调整、局部构件更换的成本也居高不下，这类带顶丝锁紧结构的套筒接头，就是为无焊接快装式管结构系统开发的核心连接构件。该构件主体为等径直筒结构，内径与对应公称直径的镀锌圆管外径做间隙配合设计，单边配合间隙控制在0.1-0.2mm区间，既可以保证对接管段能够顺利插入套筒内部，也能避免间隙过大造成的对接错位、连接晃量问题，套筒整体长度覆盖两端插入管段的承插深度，每端承插深度不小于管外径的1.5倍，保证插接后的接触面积足够，

　　在承受横向推力时不会出现管段从套筒中脱出的风险。套筒侧壁对称设置两个内螺纹安装孔，每个孔位配套内六角紧定螺钉，安装时将两段待对接的镀锌管分别从套筒两端插入至内部限位位置，使用内六角扳手依次拧紧两个紧定螺钉，螺钉端部的锥面会紧紧压在圆管外壁，通过静摩擦力实现两段管段的刚性锁止，不需要对管端做套丝、打坡口、焊接等预处理，普通作业人员经过简单交底即可完成安装，大幅缩短现场施工周期。从结构设计逻辑来看，套筒外壁做了均匀的壁厚过渡，螺纹孔位置做了局部加厚处理，避免攻丝后壁厚不足导致的螺纹滑牙、受力开裂问题，紧定螺钉采用内六角槽型，相比一字槽、十字槽的螺钉，拧紧时的受力接触面积更大，能够承受更大的拧紧扭矩，不会出现槽口滑棱导致的无法拆装问题，

　　螺钉与套筒螺纹孔之间预留了足够的啮合长度，保证锁紧力可以稳定传递到管壁。这类套筒接头的适用场景覆盖了工业厂区的设备周边防护栏、仓储货架的侧向支撑管连接、市政步道的装配式护栏、展会临时搭建的隔离栏杆、户外休闲设施的扶手框架等多个领域，相比传统的管接头，它不需要搭配专用的安装工具，后期如果需要调整护栏布局、更换局部损坏的管段，只需要拧松紧定螺钉即可拆解构件，不会对原有管段造成不可逆的损伤，构件本身做了镀锌表面处理，和配套的镀锌圆管表面处理层匹配，在户外露天环境下使用时具备一致的抗锈蚀能力，不会出现接头位置先于管段锈蚀的问题。在安装边界上，需要注意对接的两段圆管切口要保证平整，切口端面与管轴线的垂直度偏差不超过1°，

　　避免插入套筒后管端顶偏导致的对接错位，紧定螺钉的拧紧扭矩要控制在对应规格螺钉的推荐扭矩区间，扭矩过大会导致管壁局部凹陷变形，扭矩不足则会导致锁止力不够，受到冲击时出现管段滑动移位，安装完成后可以沿管轴线方向施加轴向拉力验证锁止可靠性，确认无窜动后再进行后续的构件安装。在三维建模过程中，这类构件需要重点还原套筒的内孔尺寸、螺纹孔的位置度、紧定螺钉的装配关系，建模时要注意内螺纹的收尾退刀结构、套筒端部的倒角细节，这些细节直接影响后续做装配仿真、工程出图时的尺寸准确性，尤其是螺纹孔与套筒轴线的垂直度公差，要在模型的特征参数里做明确标注，避免生产加工时出现孔位偏斜，导致紧定螺钉锁紧时无法垂直压在管壁上，降低连接的可靠性。
