家用小型酒精蒸馏制取设备结构设计

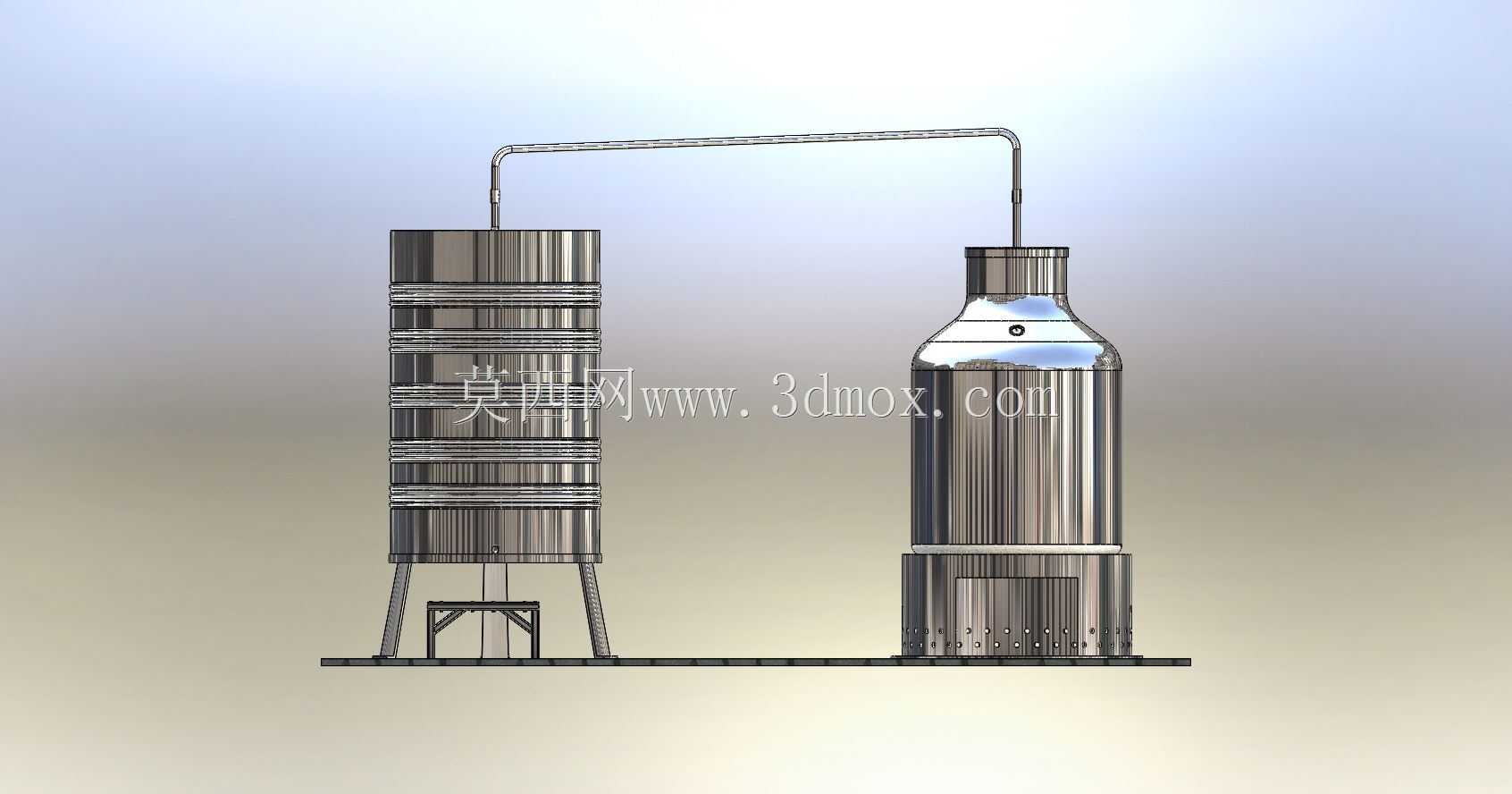

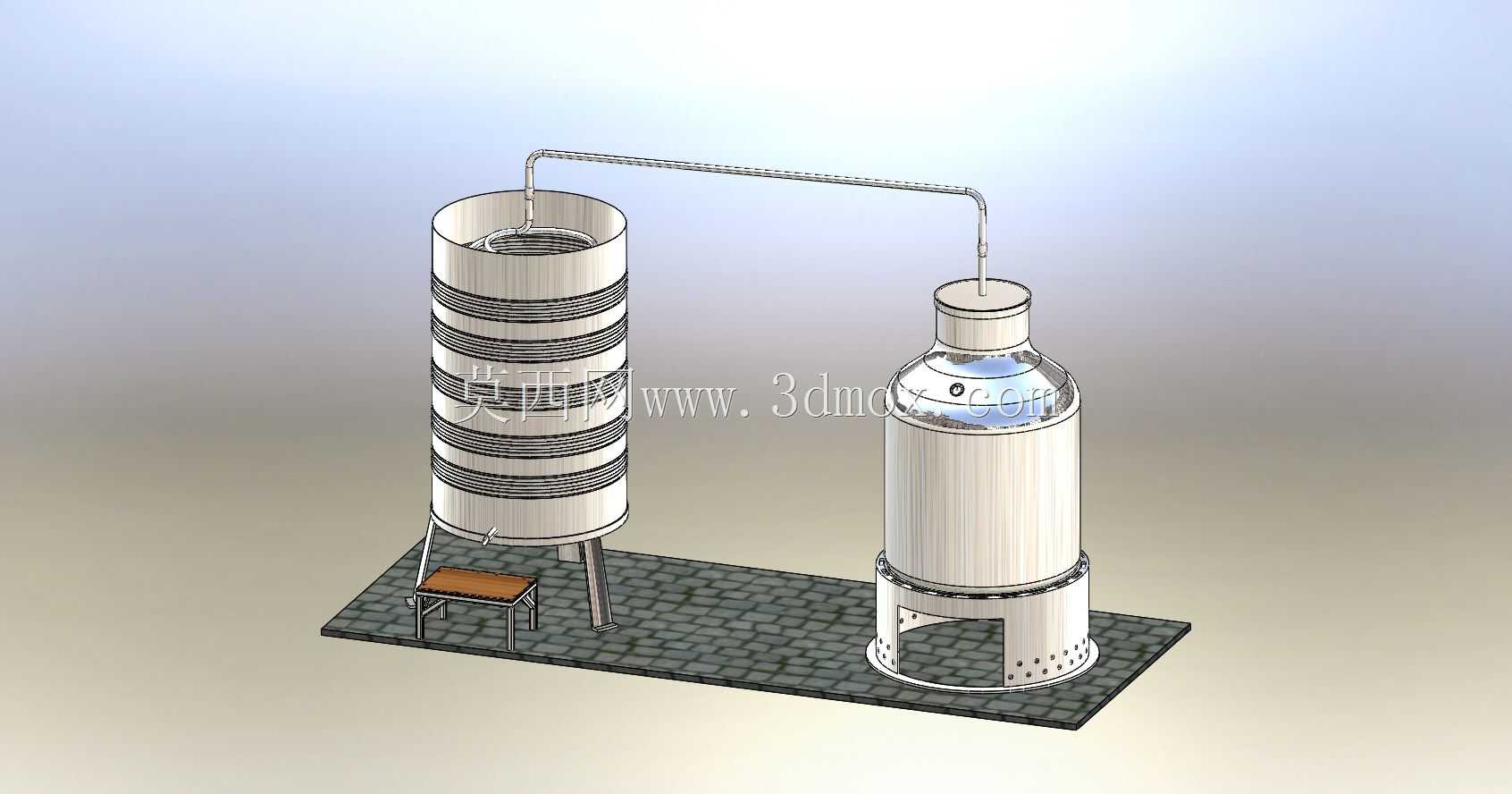

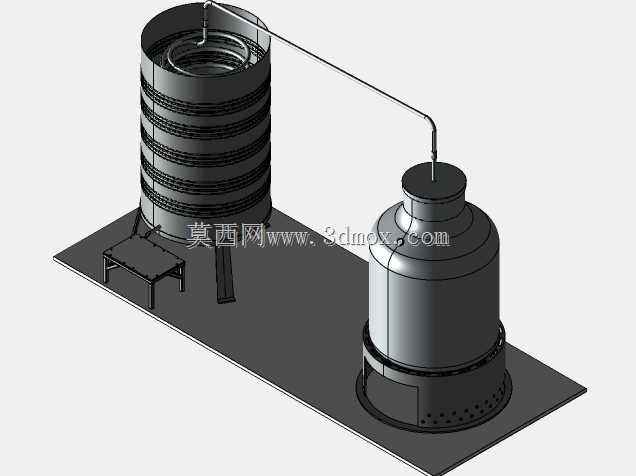

　　这套家用酒精蒸馏设备的三维结构设计，核心面向家庭自酿、小体量高纯度酒精制取场景，区别于工业级大型蒸馏塔的厚重设计，整体结构兼顾操作便捷性与蒸馏效率，适配非专业用户的日常使用需求。从结构布局来看，整套设备采用分体式双罐体设计，左侧为蒸馏加热罐体，右侧为冷凝收集罐体，两者通过架空的导流管路连接，所有部件统一安装在一块防滑纹理的安装底板上，底板边缘预留了足够的操作空间，同时兼顾放置稳定性。

　　左侧蒸馏罐体采用立式圆柱结构，罐体外部设置多道环形加强箍，既可以提升薄壁罐体的结构强度，避免加热过程中罐内压力变化引发罐体形变，也能作为罐体分层的标识，方便用户观察内部料液的液位区间。罐体底部设置三个支撑脚，其中一侧支撑脚旁配套设置了小型操作凳结构，方便用户近距离操作加料、排渣等工序，支撑脚的高度经过测算，刚好预留出底部加热源的放置空间，适配家用常见的卡式炉、小型电陶炉等加热设备，不需要额外定制加热配套装置。罐体顶部为敞口设计，配套密封压盖，方便用户投放发酵完成的原料，也便于使用后的内部清洗，避免料液残留滋生杂菌。

　　连接两个罐体的导流管路采用硬管弯折成型，管路从蒸馏罐顶部侧面引出，以平缓的倾斜角度延伸至冷凝罐顶部入口，管路的弯折弧度经过优化，避免管路过陡导致蒸馏汽体流速过快冷凝不充分，也不会因为坡度过缓造成冷凝液回流到蒸馏罐内影响出酒效率。管路与两个罐体的连接位置都采用密封快接结构，不需要额外工具即可完成拆装，方便用户收纳存放，也便于定期清理管路内的残留积液。

　　右侧冷凝收集罐体同样采用立式圆柱结构，罐体下部设置带镂空观察窗的加热底座？不对，是冷凝承托底座，底座上的镂空孔位用于通风散热，帮助冷凝罐维持较低的内部温度，让进入罐内的酒精蒸汽快速液化。罐体顶部设置密封端盖，导流管从端盖中心位置伸入罐内，端盖上还预留了小型排气孔，平衡罐内外压力，避免罐内压力过高引发安全隐患。罐体的直径设计比蒸馏罐略小，整体高度与蒸馏罐保持协调，放置在底板上不会出现重心偏移的问题。

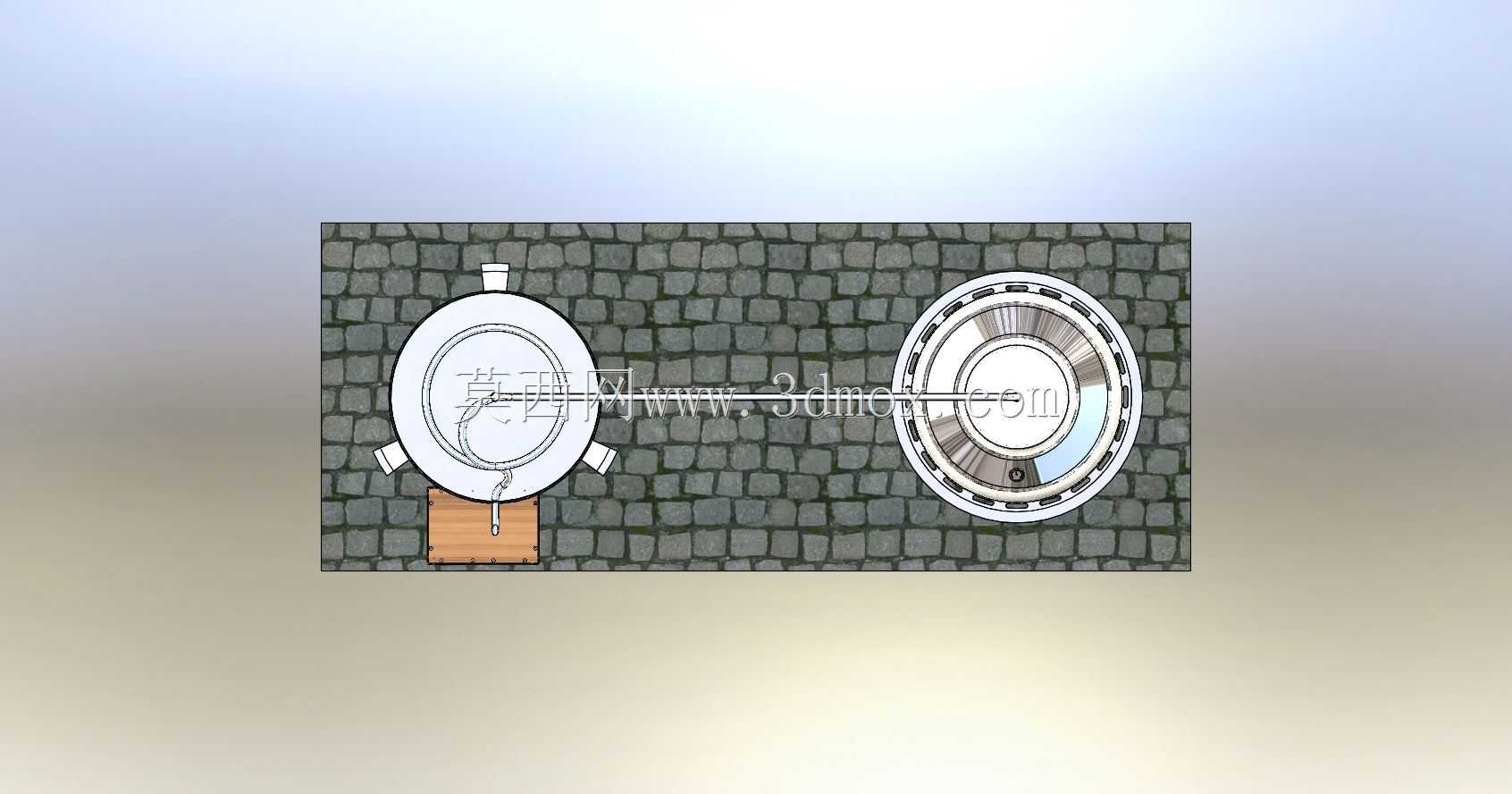

　　从安装边界来看，整套设备的底板长度控制在1.2米以内，宽度在0.6米左右，整体最高点为导流管路的顶部位置，高度不超过1.5米，完全适配普通家庭的操作台、阳台等放置空间，不需要占用专门的作业区域。设备所有与料液、蒸汽接触的部件都采用圆弧过渡设计，没有清洁死角，避免长期使用后积垢影响酒液品质。结构设计上充分考虑家用场景的安全需求，所有棱角位置都做了倒圆角处理，避免操作过程中磕碰划伤，罐体的支撑脚都设置了防滑脚垫，放置在光滑台面也不会出现滑移。

　　在功能实现逻辑上，这套设备利用不同物质沸点差异的蒸馏原理，加热蒸馏罐内的发酵料液后，酒精组分优先汽化，通过导流管路进入温度较低的冷凝罐内液化收集，从而实现酒精与发酵醪液的分离，得到纯度较高的酒精成品。相比市面上常见的简易蒸馏装置，这套结构的罐体容积经过合理配比，单次投料可以满足家庭单次制取的需求量，不需要频繁加料排渣，同时多道加强箍的设计也让罐体可以承受一定的微正压，提升蒸馏过程的稳定性，不会因为轻微压力波动出现密封失效的问题。导流管路的长度经过测算，刚好可以让蒸汽在管路流动过程中完成初步降温，进入冷凝罐后可以快速液化，减少酒精蒸汽的挥发损耗，提升出酒率。

　　从建模细节来看，所有部件的装配关系都完全还原实际生产装配逻辑，罐体的壁厚、加强箍的宽度、支撑脚的型材规格都按照实际家用设备的常用参数设置，连接位置的密封结构、快接卡扣都做了精细化建模，不仅可以用于结构展示，也可以作为小型家用蒸馏设备开发的结构参考，后续如果要开模生产，只需要在现有模型基础上调整壁厚公差、添加密封件的具体选型参数即可直接用于生产对接。底板的防滑纹理做了凹凸结构还原，实际生产中可以采用冲压纹理或者粘贴防滑垫的方式实现，提升设备放置的稳定性。配套的小型操作凳高度按照人体站立操作的舒适高度设置，用户在加料、调整火候、接取成品时不需要弯腰过度，提升长时间操作的舒适度。
