二战中岛B5N舰载鱼雷轰炸机三维建模

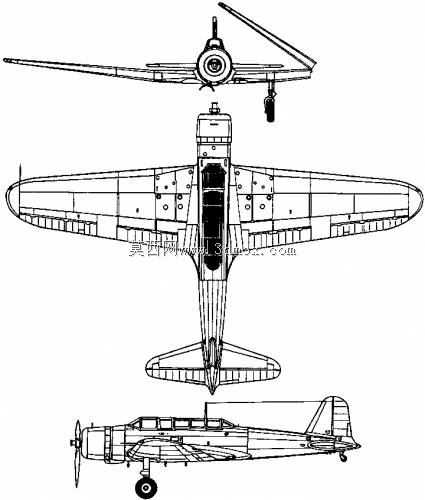

　　这款舰载鱼雷轰炸机的三维建模，完全围绕舰载作战的核心需求展开结构还原，首先要考虑的就是航母机库与甲板的停放边界约束，建模时严格还原了机翼的折叠结构设计逻辑——早期舰载机受航母升降机尺寸、机库层高限制，必须通过机翼折叠压缩横向占用空间，该机型的机翼折叠转轴设置在翼根外侧，折叠后整机横向宽度可缩减至原翼展的三分之一左右，完全适配当时航母的升降机平台尺寸与机库停放间距要求，建模过程中对折叠机构的铰接点、锁止结构都做了细节还原，可直观展示机翼展开与折叠状态下的空间占用差异，为同类舰载机的结构设计参考提供可视化依据。

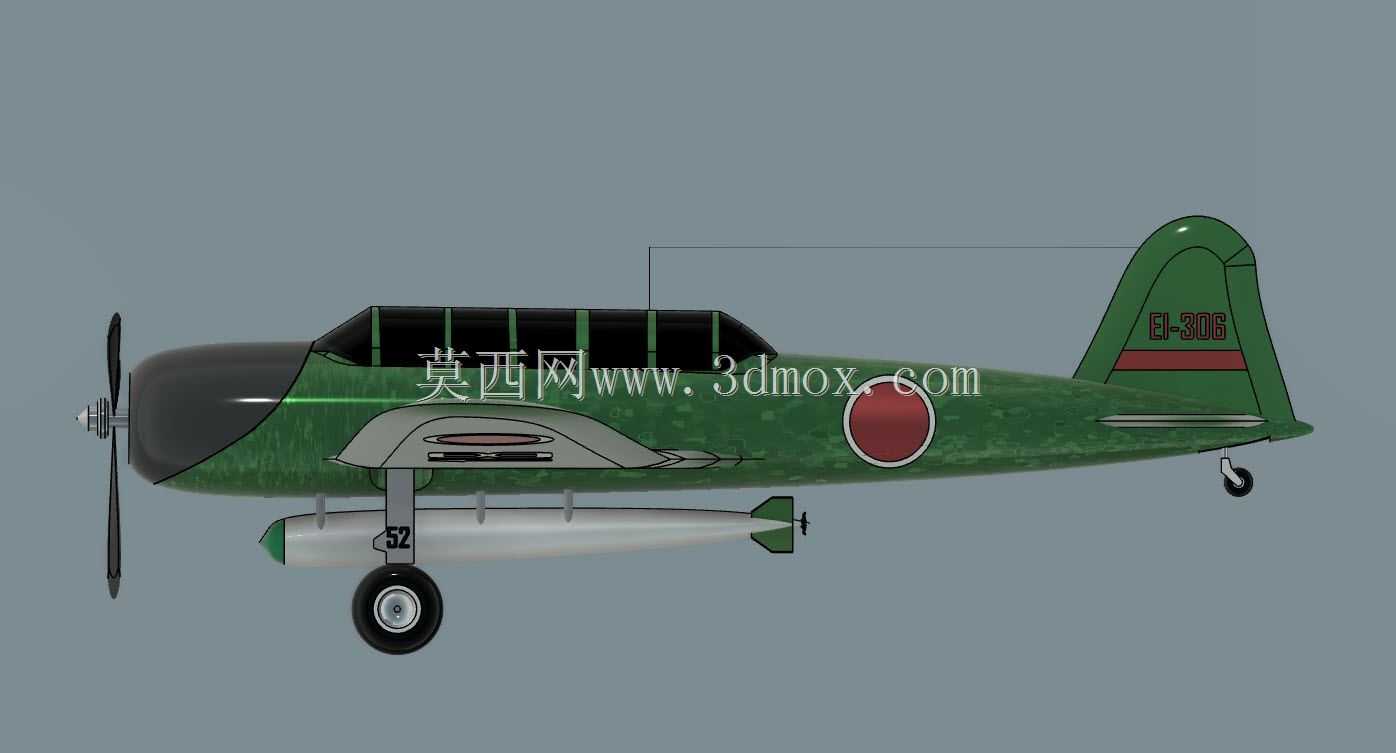

　　从实际作战用途出发，该机型的核心功能是搭载航空鱼雷遂行对舰打击任务，因此建模时重点还原了机身腹部的鱼雷挂架结构，挂架的承重接口、鱼雷挂载的限位卡槽、投放机构的联动结构都按照实物比例做了精准复刻，挂点位置严格匹配机身重心分布，确保挂载800公斤级航空鱼雷时整机重心仍处于允许的飞行包线范围内，避免出现配平失衡问题。同时机身下部的主起落架结构也做了细节还原，起落架的减震支柱行程、轮胎尺寸、尾轮的转向结构都适配舰载起降的冲击载荷要求，着舰时主起落架可承受垂直方向数倍于机身重量的冲击载荷，尾轮的锁定结构可配合航母拦阻索完成着舰后的快速减速。

　　外形设计上，该机型采用全金属单翼布局，相较于同时期的双翼舰载机，单翼结构的气动阻力更低，飞行速度更快，建模时还原了机身的流线型蒙皮结构，从机头发动机整流罩到机尾炮塔的蒙皮曲面都做了连续顺滑处理，减少飞行过程中的压差阻力。座舱采用多段式透明风挡设计，串列布局的座舱盖可容纳三名机组人员，分别负责驾驶、导航瞄准、尾部自卫射击，建模时对座舱内部的座椅布局、操纵杆位置、瞄准设备安装位都做了对应还原，可清晰展示机组人员的操作空间分配。机尾的垂直尾翼上保留了当时的战术标识涂装，水平尾翼的安装角可根据飞行状态调整，配平不同挂载条件下的机身俯仰力矩。

　　动力系统部分，机头的星形活塞发动机整流罩做了细节刻画，发动机的散热鳞片、桨毂罩、三叶螺旋桨的翼型都按照实物还原，螺旋桨的桨距调节机构也做了结构示意，可展示不同飞行速度下螺旋桨的桨距调整逻辑，适配起飞、巡航、俯冲等不同飞行工况的推力需求。机翼上的襟翼、副翼结构也做了可动示意，襟翼在起飞阶段可下放一定角度增加机翼升力，缩短舰载起飞的滑跑距离，着舰时襟翼大角度下放配合阻力板，可进一步降低着舰速度，减少拦阻索的承载负荷。

　　从结构设计思路来看，该机型的机身采用半硬壳式结构，纵向桁条与横向隔框组成承力框架，外部覆盖金属蒙皮，既保证了机身结构强度，又尽可能控制了整机重量，建模时对机身内部的隔框分布、桁条走向都做了简化示意，可直观展示半硬壳结构的承力逻辑——机身的弯曲载荷、扭转载荷由桁条与蒙皮共同承担，隔框主要负责维持机身截面形状，传递局部集中载荷，比如起落架的冲击载荷、挂架的武器载荷都通过隔框传递到整个机身结构上，避免局部应力集中导致结构损坏。机翼的翼梁采用高强度合金钢材质，承力翼盒贯穿机身中部，将两侧机翼的载荷传递到机身主承力结构上，翼内预留的燃油舱空间也在建模中做了位置标注，燃油舱位于翼根附近，距离机身重心较近，燃油消耗过程中对整机重心变化的影响更小，可减少飞行过程中的配平调整频次。

　　安装边界方面，除了机翼折叠后的停放尺寸，建模时也还原了机身与航母弹射器的连接接口位置，前起落架后方的弹射牵引杆结构可与航母弹射器滑块连接，弹射时牵引杆将弹射推力传递到机身主承力结构上，确保弹射过程中机身受力均匀。机尾的着舰钩结构也做了细节还原，着舰钩安装在机尾下部的承力隔框上，放下后可勾住航母甲板上的拦阻索，着舰钩的缓冲结构可吸收勾住拦阻索瞬间的冲击载荷，避免结构断裂。

　　整体建模过程中，所有结构细节都围绕舰载作战的实际使用场景展开，没有多余的装饰性结构，每一处外形设计、结构布局都对应明确的功能需求，无论是气动外形的优化、承力结构的布置，还是起降配套结构的设计，都服务于舰载鱼雷打击的核心任务，可作为二战舰载机结构研究、同类飞行器三维建模参考的精准数字化模型，帮助结构设计从业者理解早期舰载机的设计约束与工程实现逻辑，为小型固定翼飞行器、舰载无人机的结构布局设计提供历史参考样本。
