德哈维兰毒液喷气战机三维数模

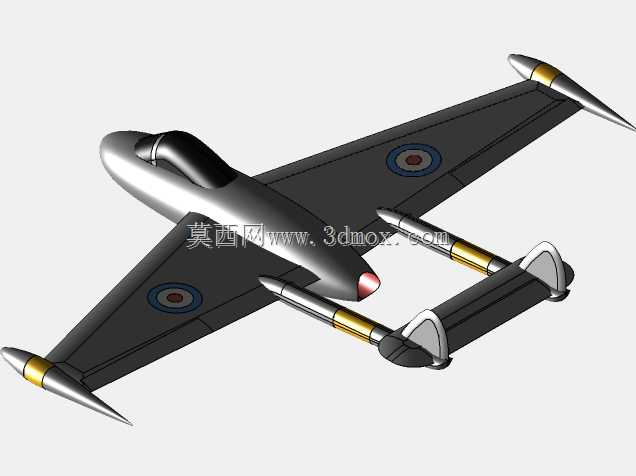

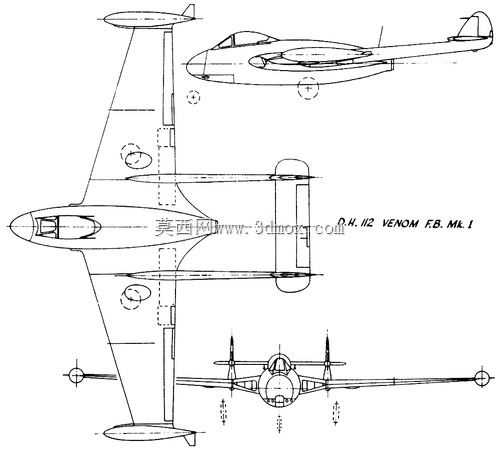

　　本次建模还原的是英国第一代喷气式战斗机的气动布局与结构特征，整体采用中单翼双尾撑常规布局，机身主体为纺锤形流线截面，最大直径位于座舱后方的发动机安装段，前端进气口沿座舱下沿布置，可保证离心式喷气发动机的进气效率同时避免座舱视界遮挡。两侧平直翼采用相对厚度较大的翼型，翼尖设置有可拆卸的副油箱挂点，翼面后缘布置分段式副翼与襟翼结构，襟翼最大下偏角度可满足低速起降阶段的升力需求，副翼操纵摇臂的安装位在翼根内部预留了足够的行程空间，可适配常规机械操纵钢索的布置路径。双尾撑结构从机翼后缘位置向后延伸，每个尾撑末端集成水平尾翼与垂直尾翼，水平尾翼采用对称翼型，安装角可根据飞行状态配平需求调整，垂尾后缘设置方向舵，

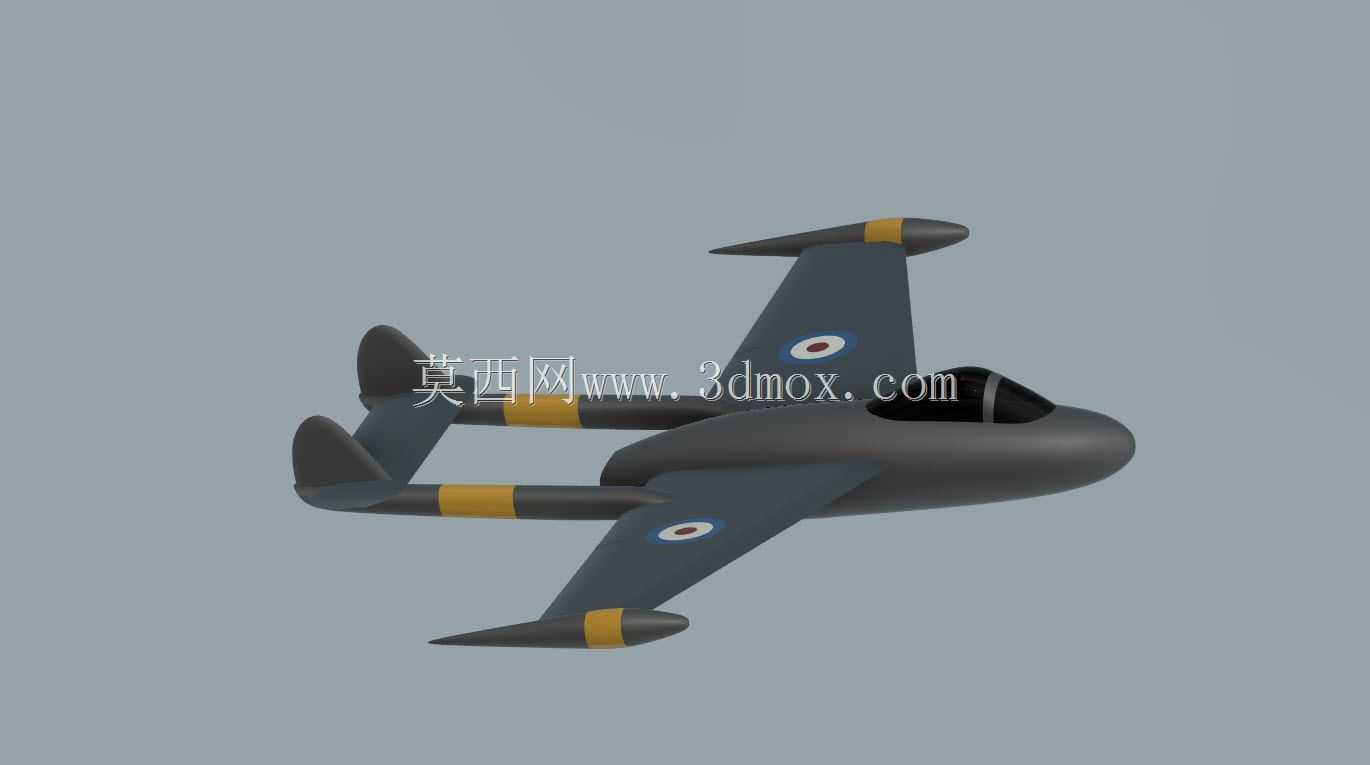

　　三个操纵面的转轴位置均做了气动补偿设计，可降低高速飞行阶段的操纵力矩。机身中段的座舱采用水泡型透明舱盖，座椅安装位置与机身轴线存在微小偏置，可给飞行员提供更好的前下方视界，座舱后方的机身段布置发动机舱、燃油箱与机载设备舱，设备舱预留了标准的航电安装导轨，可适配不同任务构型的侦察、作战设备安装需求。起落架采用前三点式布局，前起落架位于进气道后方的机身下表面，采用单轮结构，转向机构与方向舵操纵系统联动，主起落架安装在两侧尾撑前端的机翼承力结构上，收起后可完全收纳于尾撑内部的起落架舱，舱门贴合尾撑外形曲面，不会额外增加飞行阻力。尾撑上的黄色标识带为机身高可视度标记，建模时严格还原了标识的位置与宽度比例，

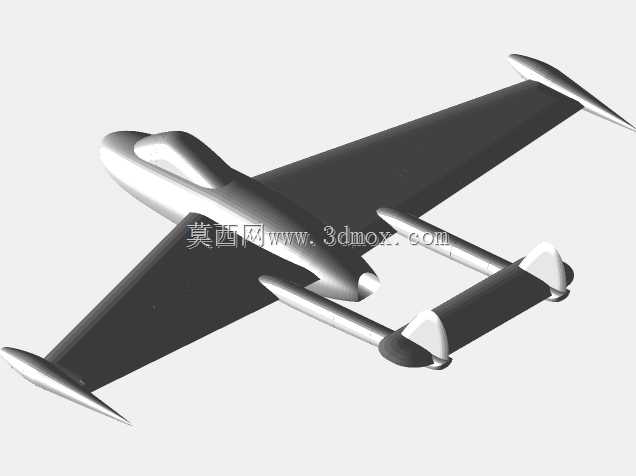

　　机翼表面的机徽标识按照英军标准涂装的位置、尺寸做了贴图映射，保证曲面位置的标识无拉伸变形。从结构设计角度看，该机型的双尾撑布局将发动机布置在机身中部，喷口位于两个尾撑之间，可避免高温喷流直接冲刷尾翼结构，同时缩短了进气道长度，降低了进气道的流阻损失，这种布局在早期喷气发动机推力有限的情况下，能最大化利用发动机推力，同时给机翼、尾翼结构提供更直接的承力路径，减少机身结构的传力跨度，降低结构重量。建模过程中对机身曲面做了连续性处理，机身与机翼、尾撑的交接位置做了光滑过渡，避免出现曲面棱角导致的气动干扰，所有操纵面的偏转角度都按照真实机型的操纵行程做了限位设置，可直接用于飞行动画仿真、航空科普展示、航模设计参考等场景。

　　对于航模设计从业者来说，该模型的外形曲面可直接导出作为模具加工的参考基准，结构分件位置可按照真实机型的维护口盖位置设置，保证外观还原度的同时兼顾组装维护的便利性；对于航空科普场景，模型的结构分区清晰，可用于展示早期喷气战机的布局特点与结构设计逻辑；对于影视动画制作，模型的曲面精度可满足中近景镜头的渲染需求，涂装分层设置可快速更换不同国家、不同部队的涂装方案。模型的起落架舱、座舱内部、发动机喷口等细节位置都做了结构还原，没有出现曲面破面、厚度缺失等问题，所有薄壁结构都按照真实机型的蒙皮厚度设置了实体厚度，可直接用于3D打印制作实体展示模型，打印时可按照比例缩放调整尺寸，不会出现结构干涉问题。
