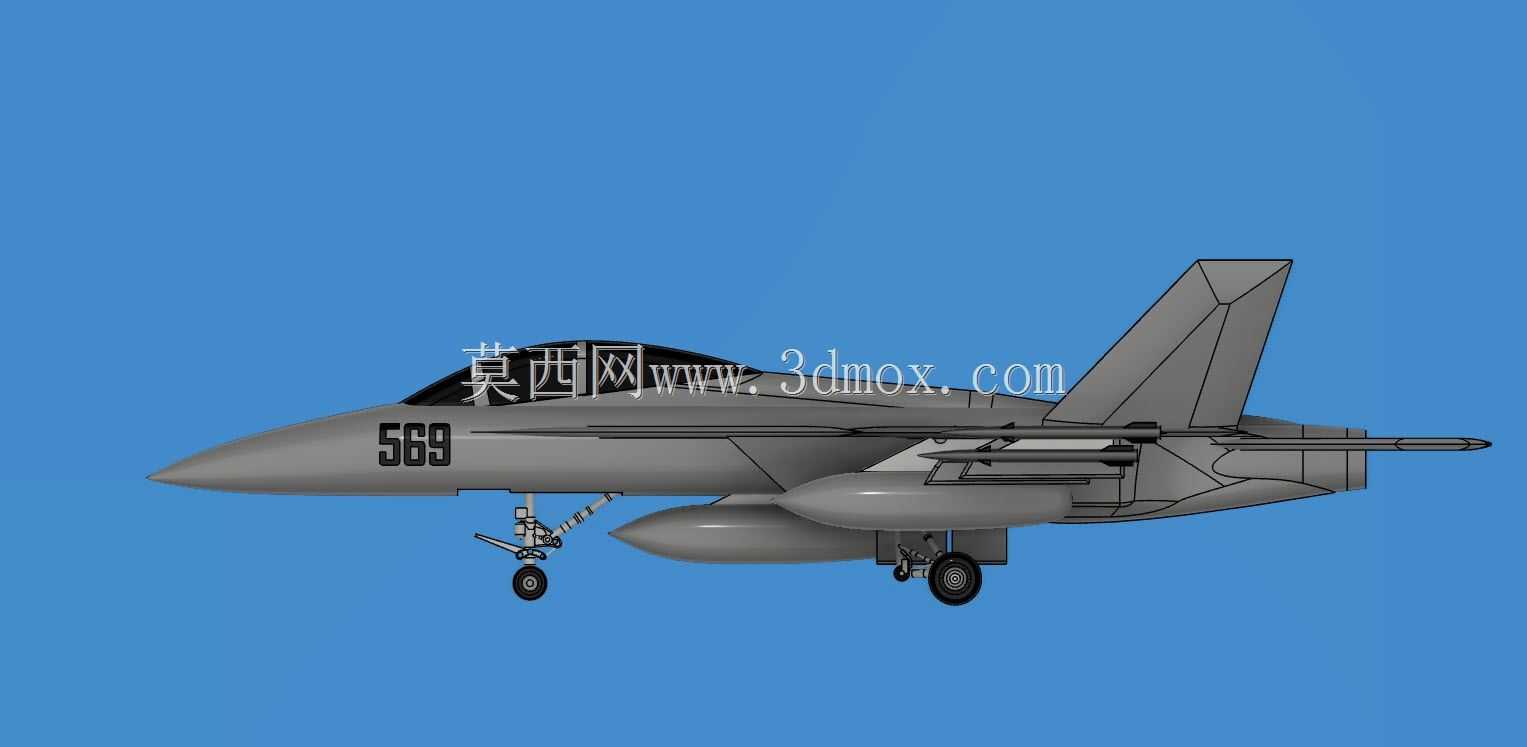

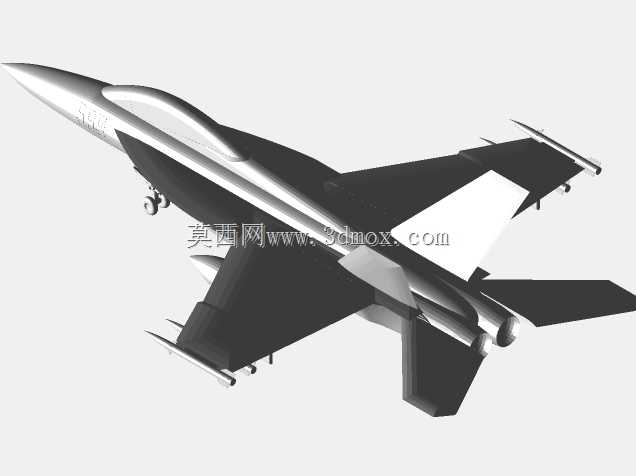

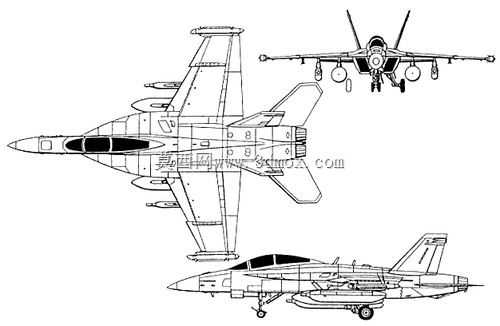

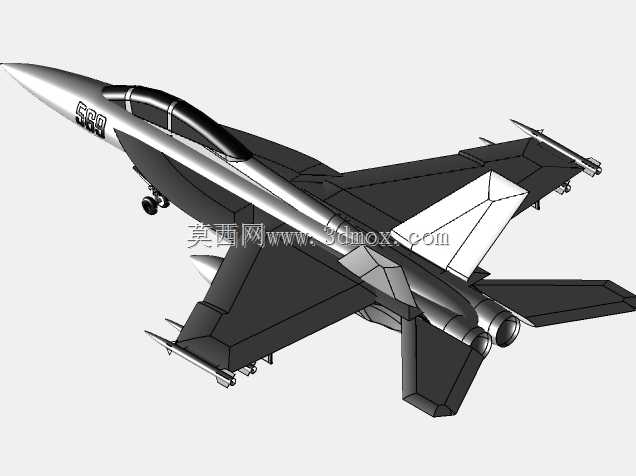

美军EA-18G咆哮者电子战机三维数模

　　这款EA-18G咆哮者的三维建模，首先要锚定其作为双座舰载电子战机的核心定位，建模过程中优先还原其在航母甲板作业的适配结构，比如前起落架的弹射牵引杆结构、主起落架的着舰冲击缓冲结构、机身尾部的拦阻钩收纳舱，这些结构是区别于陆基F/A-18F的核心特征，建模时需要严格对照实机的安装边界，确保折叠机翼展开、折叠状态下的尺寸匹配航母升降机、甲板停机位的空间约束，折叠后的翼展控制在能适配航母舷侧升降机的尺寸范围内，避免出现甲板调度干涉的问题。

　　从功能特性还原的角度，建模时需要区分其与普通超级大黄蜂的结构差异：翼尖位置的电子战吊舱固定接口、机身腹部的干扰吊舱挂点、后座舱的电子战操控台布局，这些结构不能直接套用F/A-18F的通用模型，需要单独做结构细化。比如翼尖的ALQ-218接收吊舱，要还原其外形的棱边修型，确保气动外形的准确性，毕竟该吊舱是咆哮者电子战能力的核心感知部件，外形的精度直接影响后续做气动仿真、挂载干涉检查的参考价值。机身下的ALQ-99干扰吊舱挂点，要还原挂架的承力结构、吊舱与机身的间隙，确保挂装后不会和副油箱、空空导弹挂点产生空间干涉，实机作业中这些挂点的载荷分配、空间布局是经过多轮迭代优化的，建模时要还原挂点的位置精度，不能随意偏移坐标。

　　从实际用途的场景适配来看，该模型可用于舰载机调度仿真、电子战设备挂载布局演示、航母甲板作业流程模拟等场景，建模时对座舱盖的开启角度、起落架的收放行程、尾喷口的调节片活动范围都做了可动结构的预留，方便后续做动画演示或者运动仿真。机身表面的隐身修型细节，比如进气道的附面层隔道结构、机翼前缘的锯齿修型、机身蒙皮的接缝分块，都按照实机的工艺分块做了还原，避免出现蒙皮错位、接缝偏移的问题，这些细节对于做渲染展示、结构教学演示来说是必要的，能直观体现舰载机的工艺设计特点。

　　设计思路上，建模采用了分模块建模的逻辑，将机身、机翼、尾翼、起落架、挂载吊舱、座舱分别作为独立子装配体，方便后续修改单个模块时不会影响整体结构，比如后续如果需要替换不同型号的电子战吊舱，只需要调整挂点位置的子装配即可，不需要重构整个机身模型。外形尺寸方面，整机长度、翼展、机高都严格对照实机的公开尺寸参数做1:1还原，垂尾的后掠角度、平尾的配平角度、机翼的上反角都做了角度校准，确保气动外形的还原度，避免出现角度偏差导致的气动特性失真。安装边界的处理上，所有外挂物与机身的连接面、起落架与机身的连接交点、折叠机翼的铰链位置都做了配合面的贴合处理，没有出现面重叠、间隙过大的问题，方便后续做有限元分析时直接提取连接面的载荷约束。

　　另外，建模时也考虑了舰载机的特殊使用环境对应的结构细节，比如机身表面的防腐蚀涂层对应的蒙皮接缝密封结构、起落架的防盐雾护套结构、机翼折叠处的液压管路走线，这些细节虽然不影响整体外形，但对于还原舰载机的真实设计特点非常重要，能让模型在做结构展示、教学演示时更贴近实机的工程设计逻辑，而不是仅做外形的形似。后座舱的电子战设备面板布局也做了简化还原，能区分前座飞行操控、后座电子战操控的功能分区，方便做座舱布局演示时清晰展示其双座分工的设计特点。
