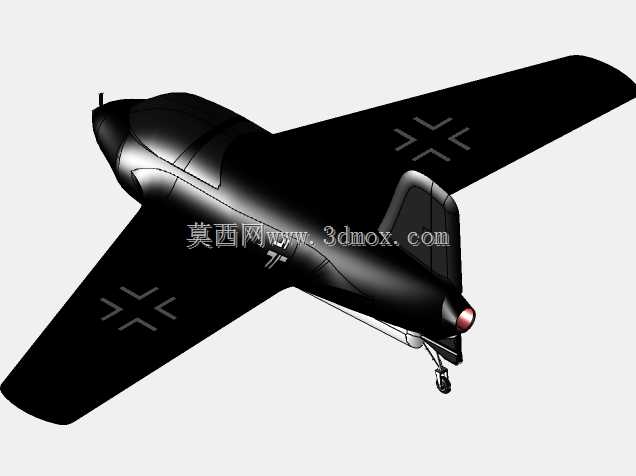

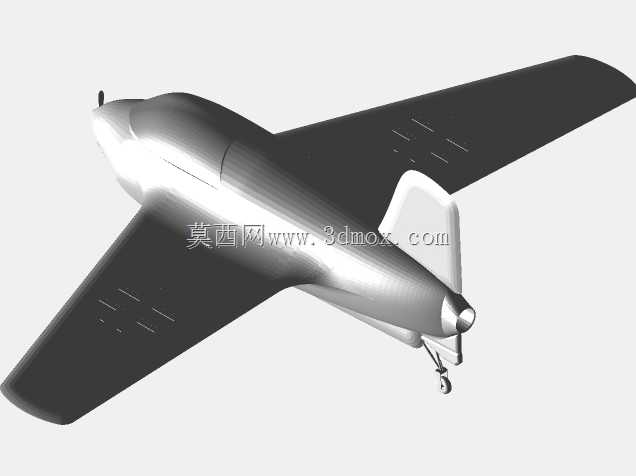

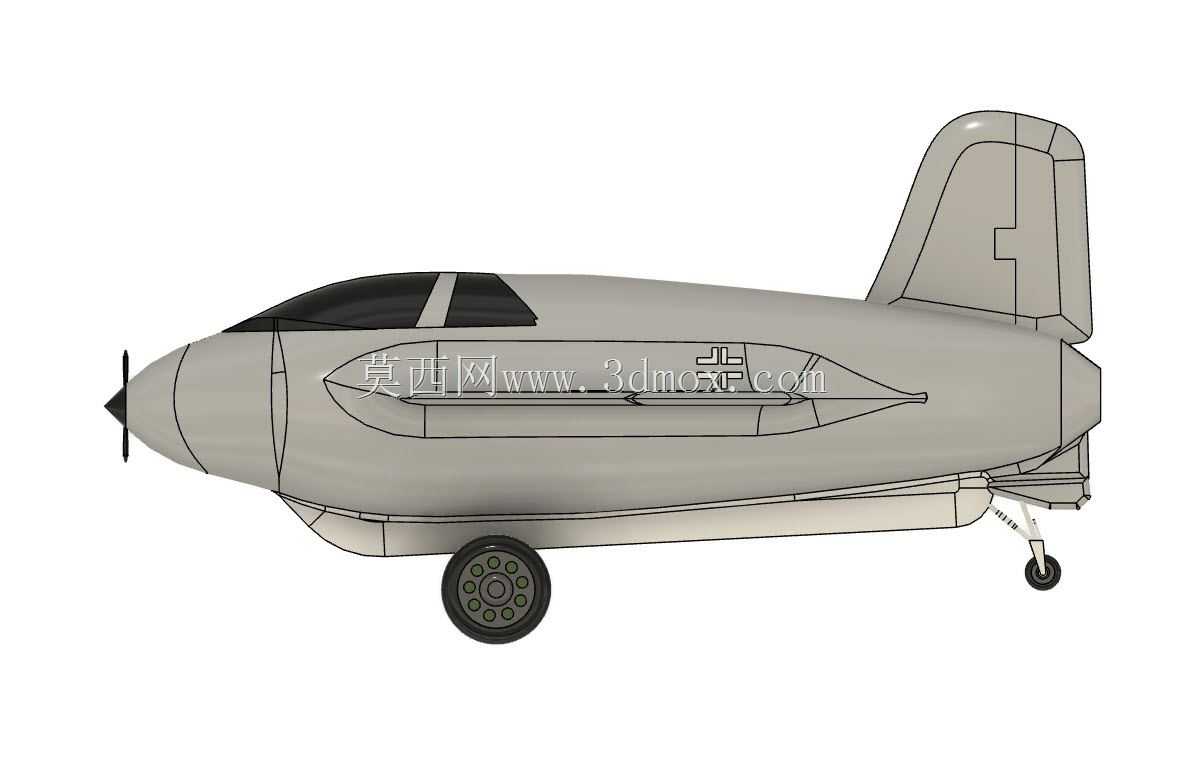

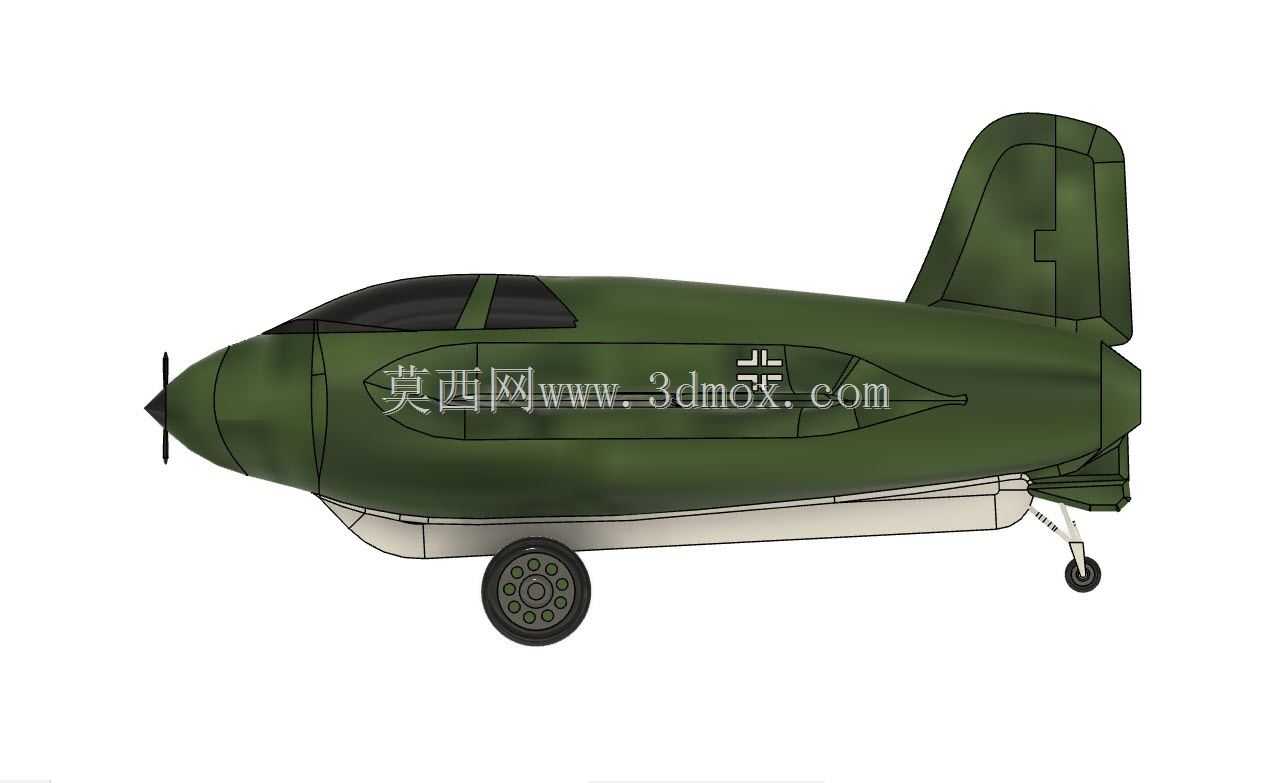

梅塞施密特Me163火箭截击机三维造型

　　这款无尾布局火箭动力截击机的三维建模，完全围绕点防御作战场景的实际需求展开设计还原，建模过程中优先保障气动外形的工程合理性，而非单纯追求外观视觉效果。从结构设计逻辑来看，该机采用无水平尾翼的三角翼布局，机身整体呈短粗纺锤形，这种构型是为了适配火箭动力短时间大推力爬升的作战需求，能够在动力工作的极短窗口内快速爬升至轰炸机编队的巡航高度，完成拦截后依靠滑翔返航。建模时重点还原了机身与机翼的融合过渡区域，该区域的曲面曲率直接影响跨音速飞行阶段的激波阻力，所有曲面均按照真实飞行器的气动修形逻辑搭建，避免出现生硬的棱角转折破坏流场特性。起落架部分采用可收放式单主轮加尾橇的组合设计，主起落架舱位于机身重心靠前位置，

　　主轮承载起飞与着陆阶段的绝大部分冲击载荷，尾橇则用于着陆滑跑阶段的姿态稳定，建模时还原了起落架收放的运动行程边界，主轮收放后完全嵌入机身下部舱段，不会突出机身表面破坏气动外形，尾橇的缓冲结构也做了细节还原，能够直观展示着陆冲击时的缓冲行程。动力段的机身构型围绕火箭发动机的安装边界设计，机身尾部的喷口收敛段完全匹配火箭发动机的喷管外形，机身中部的燃料存储舱段占据了机身近三分之二的内部容积，建模时预留了燃料舱、氧化剂舱的内部空间分隔，能够清晰展示两种推进剂的存储位置与管路走向，这也是该机型结构设计的核心特点——由于火箭推进剂具有强腐蚀性与挥发性，管路的密封结构、舱段的隔离设计直接影响飞行安全，建模时对这些区域的结构边界都做了准确还原。

　　座舱段位于机身前部，采用整体式水泡形座舱盖，风挡的倾斜角度经过优化，既能够为飞行员提供前向与侧向的良好视野，也能最大限度降低高速飞行时的风阻，座舱后部的机身背鳍一直延伸至垂尾根部，用于增强航向稳定性，垂尾采用大后掠角设计，与机翼后缘掠角保持一致，保障跨音速飞行阶段的航向操纵效率。机翼为中单翼布局，翼根处与机身平滑过渡，翼面没有设置传统的副翼操纵面，而是依靠机翼后缘的升降副翼同时完成俯仰与滚转操纵，这种设计能够简化无尾布局的操纵机构复杂度，减轻结构重量，建模时还原了操纵面的偏转角度边界，能够直观展示不同飞行姿态下操纵面的偏转状态。从安装边界来看，该机的整体尺寸紧凑，翼展与机身长度的比值远小于传统螺旋桨战斗机，

　　这种小尺寸构型既能够降低空中被弹面积，也能够在野战机场的简陋跑道上完成起降，不需要过长的滑跑距离。机身前部的螺旋桨为应急冲压涡轮装置，并非主动力系统，在火箭燃料耗尽滑翔阶段，该涡轮依靠迎面气流驱动，为机载设备与操纵系统提供电力，建模时还原了涡轮叶片的翼型结构，能够清晰展示其工作状态下的气流驱动逻辑。整机的曲面建模全部采用G2连续过渡，保障外形曲面的光顺性，符合航空装备气动外形的设计要求，所有结构细节的位置与尺寸均匹配真实机型的工程参数，可用于航空史研究、科普展示、模拟飞行载具开发等场景，也可作为飞行器结构设计课程的参考案例，帮助设计人员理解无尾布局火箭截击机的结构设计逻辑与气动布局特点。
