通用动力F-111A土豚超音速战机三维数模

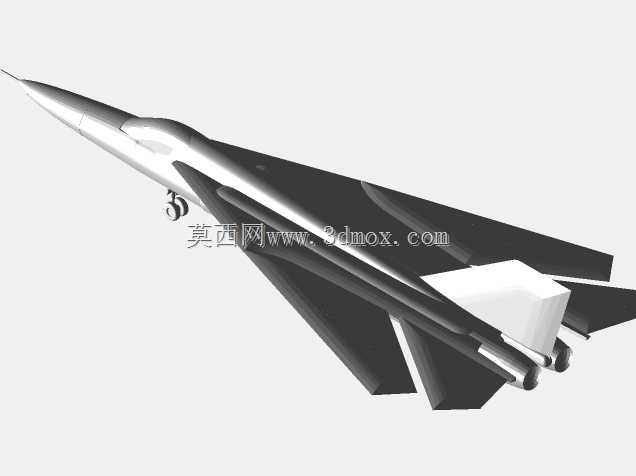

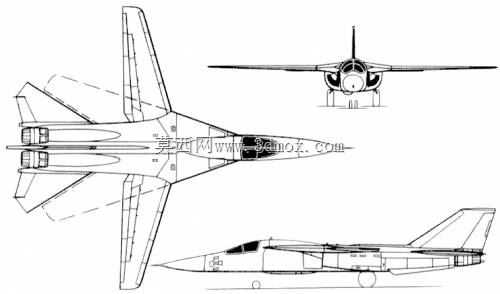

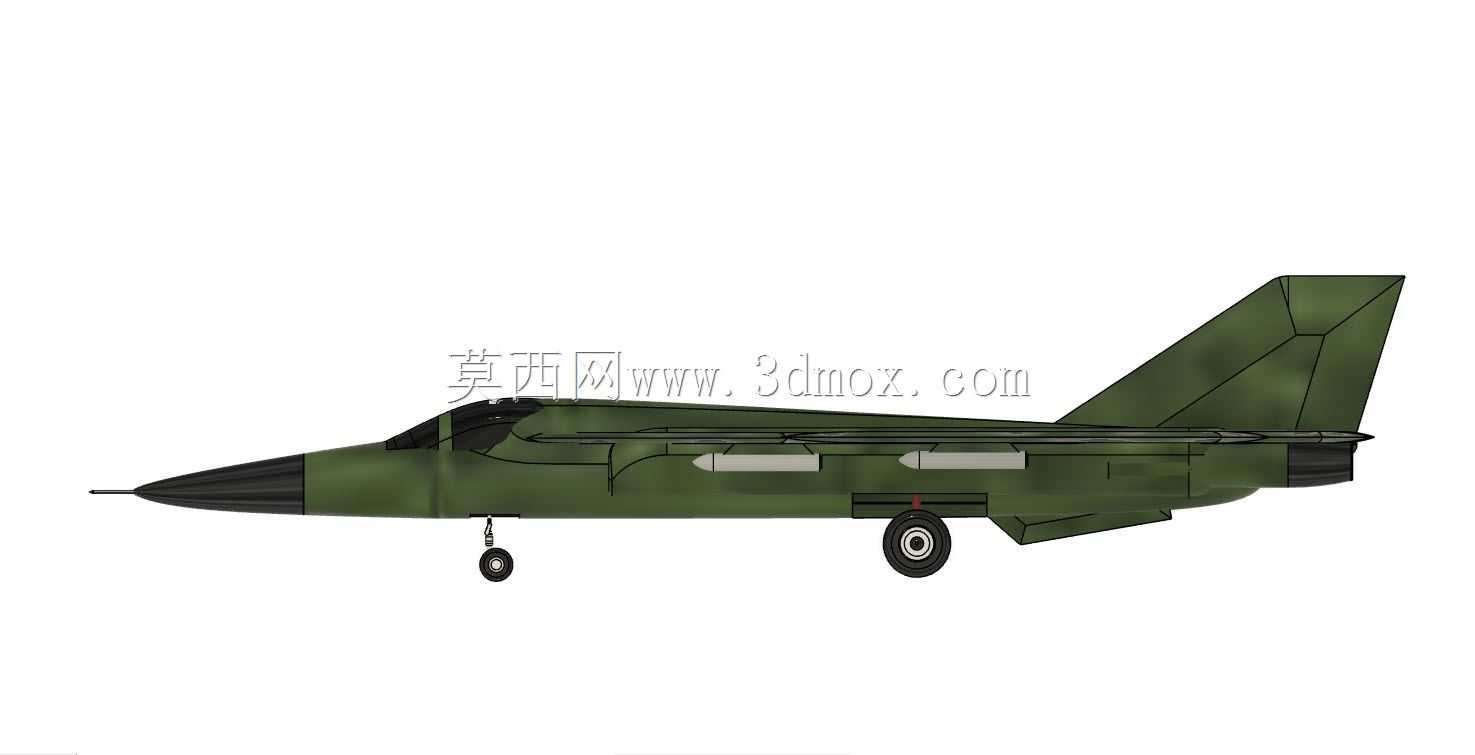

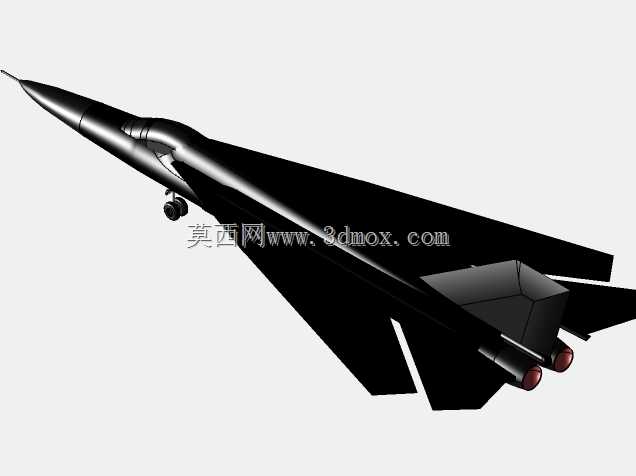

　　从结构设计视角拆解这套F-111A战机数模，首先要明确它的核心应用场景——作为冷战时期诞生的多用途军用航空器，它的设计边界完全围绕跨空域作战需求展开，没有多余的装饰性结构，每一处曲面、每一个部件的位置都服务于实际作战功能。先看机身整体布局，修长的尖锥机头是它最标志性的识别特征，这个结构并非单纯为了降低高速阻力，内部预留的雷达安装舱段有明确的尺寸边界，从机头最前端到座舱风挡前的框架位置，整个锥段的截面是连续渐变的圆弧形过渡，没有突兀的折线，既保证了超音速飞行时的激波阻力控制，也为地形跟踪雷达的安装预留了足够的轴向空间，这也是它能执行低空高速突防任务的核心结构基础。可变后掠翼是这套数模最值得结构从业者参考的设计部分，

　　机翼转轴的位置设置在机身中部两侧的承力框段上，整个翼面可以在小后掠角和大后掠角之间切换，小后掠角状态下机翼展长更大，适合亚音速巡航阶段降低诱导阻力，提升航程表现；大后掠角状态下机翼整体后掠，整个翼面与机身的融合度更高，能大幅降低超音速飞行时的波阻，适配高速突防的需求。数模里清晰还原了机翼转轴处的整流结构，这个整流罩的曲面是随翼面转动角度动态适配的，既避免了转动过程中出现结构干涉，也能减少转轴处的气流分离，降低飞行阻力。再看动力系统的布局，两台发动机并列安装在后机身段，进气道设置在机翼根部的两侧位置，进气道的唇口做了圆滑过渡处理，能在不同速度、不同迎角状态下保证发动机进气的均匀性，尾喷口的截面是可调节的收敛扩张结构，

　　数模里还原了喷口调节片的分段结构，能直观看到推力调节对应的结构运动逻辑。起落架采用前三点式布局，前起落架安装在座舱下方的承力结构上，采用双轮结构，转向机构的连接位置清晰可见，主起落架安装在机翼根部的机身承力框上，收起后会完全收纳进机身侧面的起落架舱内，舱门的闭合缝隙在数模里做了精准还原，保证了机身表面的气动完整性。机身侧面的武器挂点、弹舱的结构边界也都有明确体现，弹舱设置在机身中部的承力段之间，内部空间的尺寸边界完全适配当时的对地攻击弹药、空空导弹的挂载需求，机翼下的挂点位置也做了结构加强的特征还原，能承受大载荷弹药的挂载重量。尾翼部分采用常规的高平尾布局，垂尾的高度足够保证大迎角飞行时的方向稳定性，平尾的安装位置在垂尾根部两侧，

　　可差动偏转辅助滚转操纵，也能同步偏转实现俯仰操纵，整个尾翼的结构连接点都对应机身尾部的承力框，载荷传递路径清晰。从建模逻辑来看，这套数模的曲面构建完全遵循真实航空器的气动设计逻辑，没有出现为了建模方便随意简化关键承力结构、气动曲面的问题，机身表面的蒙皮分块、检修口盖的位置都做了对应还原，能清晰看到不同机身段的连接分界，对于学习军用航空器结构布局、可变后掠翼机构的设计逻辑、跨音速飞行器的曲面处理方式都有很高的参考价值。在实际建模练习过程中，可以重点关注可变后掠翼的转动副设置、机身曲面的G2连续处理、起落架收放路径的干涉检查这几个核心点，这些部分的设计思路也可以迁移到其他高速飞行器、可变结构航空装备的设计工作中，比如小型无人机的变体机翼设计、高速通航飞机的气动布局优化，都能从这套数模的结构逻辑里找到可参考的工程经验。另外，数模里的座舱段框架、风挡的角度设置也符合实际的人机工程要求，风挡的倾斜角度既保证了高速飞行时的阻力控制，也给飞行员预留了足够的前方视野，适配低空突防时的地形观察需求，座舱盖的曲面过渡和机身的融合度很高，没有出现气动台阶，这些细节都是航空结构设计里需要反复权衡的点——要在气动效率、结构强度、操作视野三者之间找到最优平衡点，而这套数模恰好把这些权衡后的结构结果完整呈现了出来，能帮助结构设计从业者更直观地理解军用战机的设计取舍逻辑。
