贝尔波音CV-22鱼鹰倾转旋翼机三维结构模型

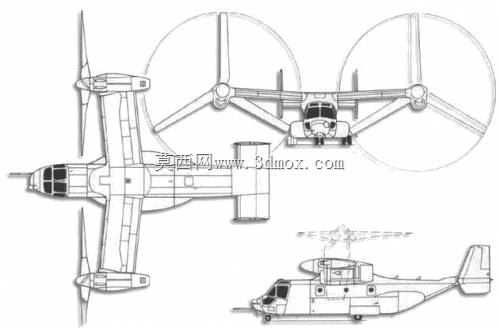

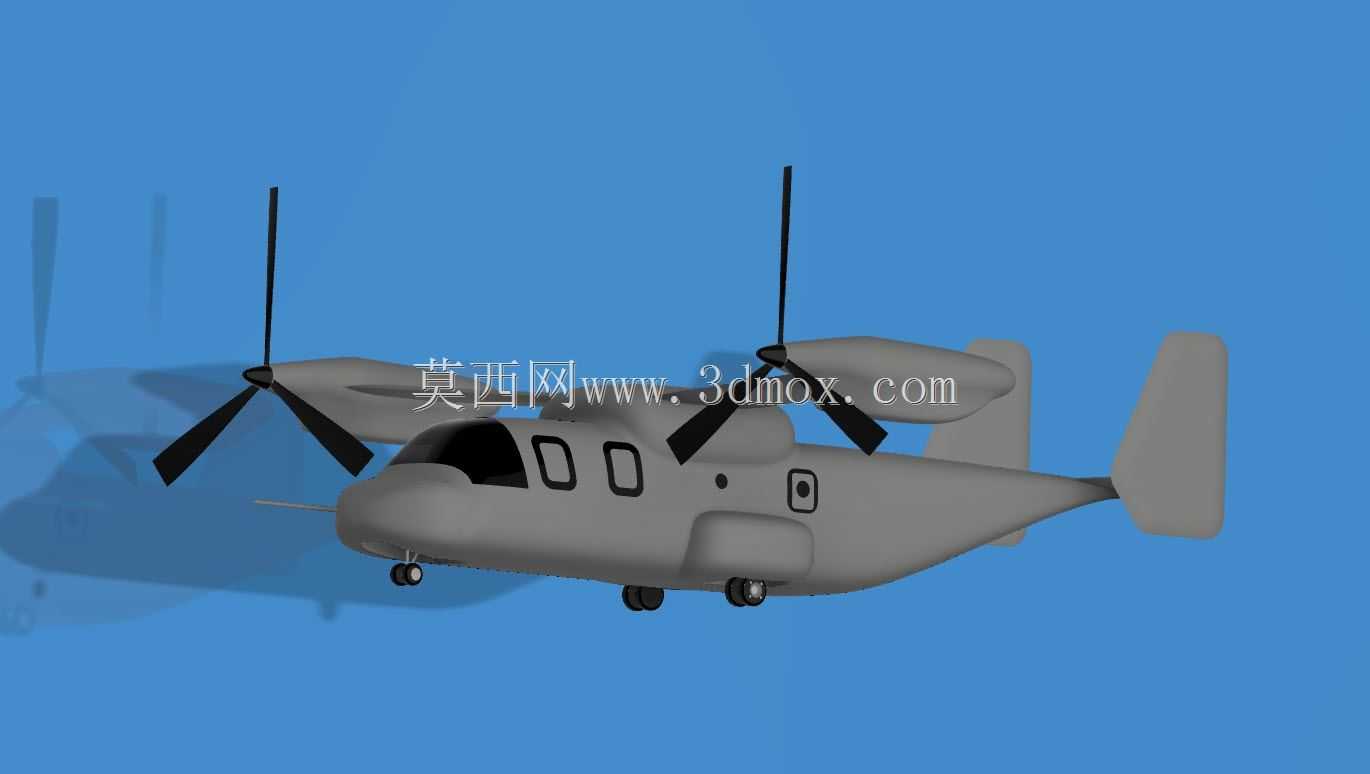

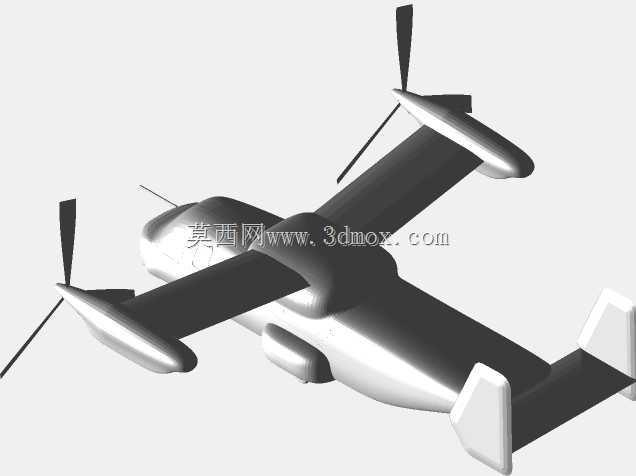

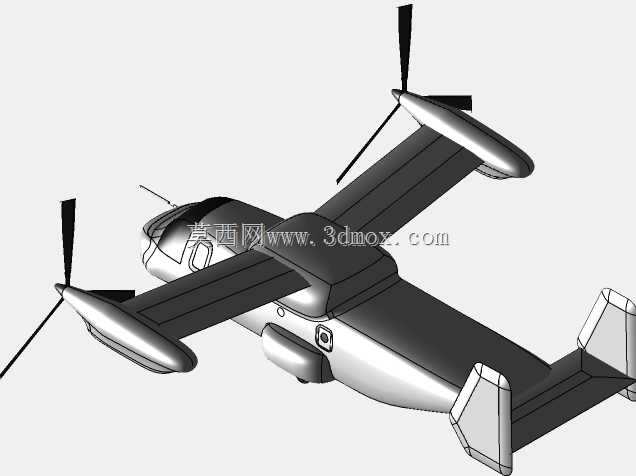

　　该模型还原的倾转旋翼飞行器，核心设计逻辑是融合固定翼涡桨飞机的高速巡航能力与直升机的垂直起降特性，解决传统旋翼装备航程不足、固定翼机型对起降场地要求严苛的痛点，在实际装备体系中承担战场投送、搜救支援、后勤转运等多重任务。从结构设计层面看，模型完整复现了翼尖可倾转的旋翼动力舱结构，动力舱可在水平与垂直姿态间完成0-90度切换，垂直姿态下提供整机升力实现垂直起降、空中悬停，水平姿态下作为推进动力配合固定翼产生升力，实现高速远航程飞行，这种倾转机构的转轴位置、动力舱与机翼的连接加强结构都在模型中做了写实还原，可清晰观察到机翼根部为承受倾转力矩做的结构加厚设计，以及旋翼桨叶的折叠收纳结构——这一设计是为了满足舰载部署时的机库停放尺寸要求，

　　减少整机占用的甲板与机库空间。机身主体采用宽体增压舱设计，模型中可看到机身侧面的舷窗布局、尾部跳板式舱门的轮廓，内部预留了载员与载货空间的结构示意，可满足人员与轻型装备的快速装卸需求；机身下部的起落架采用前三点可收放布局，前起落架为双轮结构位于机头下方，主起落架为单轮结构收纳于机身两侧的鼓包内，鼓包同时整合了设备舱与燃油舱的空间，充分利用机身截面空间提升载油与设备搭载能力。从气动外形设计来看，模型还原了该机的上单翼布局，机翼采用大展弦比设计适配高速巡航阶段的升阻比需求，机翼后缘设置有襟副翼结构，在固定翼飞行阶段提供姿态控制力矩，垂直起降阶段则配合旋翼下洗流调整机身姿态；垂直尾翼采用单垂尾加端板式平尾的设计，平尾位于垂尾端部，

　　可在旋翼下洗流与螺旋桨滑流的复杂流场中保持足够的操纵效率，避免动力舱倾转过程中气流干扰导致的舵效下降。在实际应用场景中，这类倾转旋翼装备可在无正规跑道的前线野战场地、两栖攻击舰飞行甲板、大型运输舰甲板完成起降，不需要额外的弹射与拦阻设备，相比传统直升机其巡航速度可提升近一倍，作战半径提升近两倍，可执行远距离快速兵力投送、战斗搜救、特种作战渗透、后勤物资转运等任务，在复杂地形、远海区域的任务适配性远优于传统旋翼装备。模型中还还原了机身表面的天线布局、传感器窗口、加油口等细节结构，机身蒙皮的分块、检修口盖的位置都做了写实处理，可用于航空装备结构教学、旋翼飞行器倾转机构原理演示、舰载机甲板调度模拟等场景，建模过程中严格参考实机的尺寸比例，

　　旋翼直径、机身长度、翼展、机高的比例关系完全匹配实机参数，动力舱倾转的转轴位置、旋翼与机翼的间隙、起落架收放后的收纳空间都做了干涉校验，确保结构运动逻辑符合实机的工程设计，可直接用于机构运动仿真、气动流场模拟的前置建模工作，也可作为同类型倾转旋翼装备设计的参考基准，帮助设计人员理解倾转机构的布局逻辑、机身与动力系统的空间匹配关系、舰载适配的尺寸边界要求。
