双发活塞式远程护航战斗机三维结构

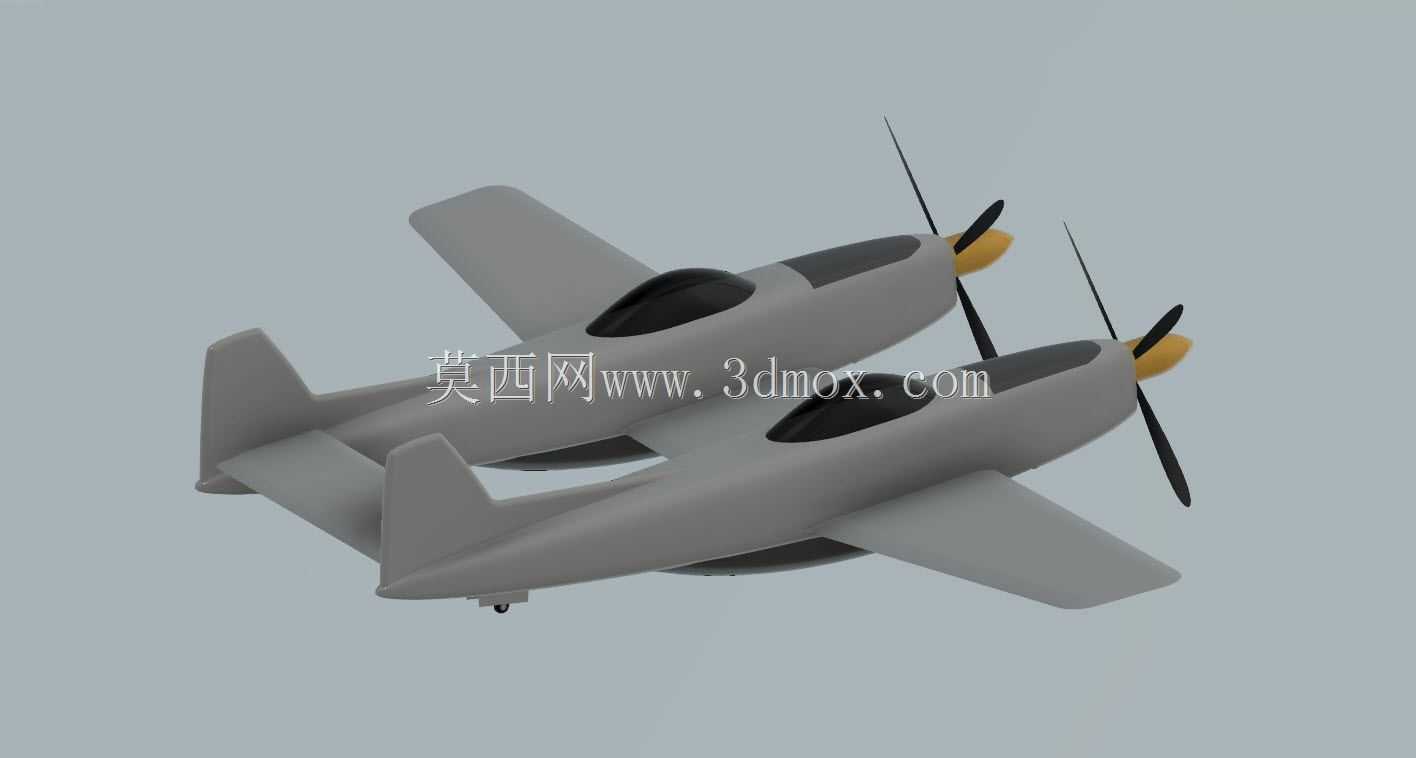

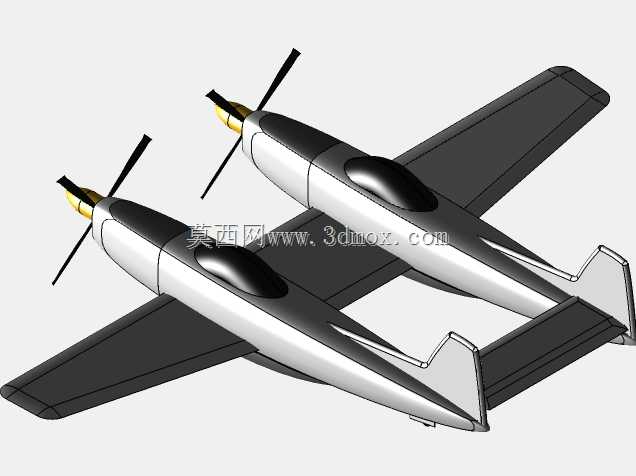

　　这款双发活塞式战机的三维建模，核心围绕远程护航与夜间拦截两类核心作战场景展开结构设计，建模过程中优先还原了双机身并联布局的气动逻辑与结构受力特征，没有做过度的艺术化简化，所有气动面、动力舱、起落架的相对位置都严格参照实机的安装边界做了尺寸约束。从实际作战用途来看，这类战机最初的设计定位是为远程轰炸机群提供全程伴随护航，依托双发配置带来的大航程优势，覆盖轰炸机的全作战半径，解决单发战斗机航程不足无法全程伴随的痛点；战后改装的带雷达型号，则承担全天候昼夜拦截任务，依托双机身的充裕设备安装空间，搭载雷达设备后仍能保留足够的燃油与武器搭载能力，不需要额外大幅修改机身承力结构。

　　建模时首先梳理了整机的受力传递路径：两个独立机身通过中段主翼连接为整体，两侧动力舱分别布置在对应机身的机头位置，螺旋桨旋转平面与机身轴线保持严格同轴，避免动力输出带来的偏航力矩；尾翼采用共用平尾加双垂尾的布局，垂尾分别安装在两个机身的尾部，保证大迎角飞行状态下的航向稳定性，同时规避双发螺旋桨的滑流干扰对舵面效率的影响。座舱分别布置在两个机身的前部，左侧为飞行员座舱，右侧为雷达操作员座舱，建模时预留了座舱盖的开合结构空间，以及座舱内部仪表板、操纵机构的安装位置，没有将座舱做成封闭的实心结构，方便后续做细节深化时直接补充内部构件。

　　起落架采用后三点式布局，主起落架分别收纳在两个机身的下部舱段内，尾轮安装在左侧机身尾部，建模时严格控制了起落架收放的运动路径，保证收放过程中不会与机身蒙皮、翼面结构发生干涉，主起落架的轮距尺寸经过反复校核，能够满足地面滑行、起降阶段的侧向稳定性要求，避免侧风起降时出现侧翻风险。动力系统部分，两台活塞发动机分别安装在两侧机身的机头支架上，发动机架与机身主承力框直接连接，将螺旋桨的拉力、发动机工作的振动直接传递到机身主结构上，避免局部结构应力集中；螺旋桨采用三叶金属桨构型，桨叶的翼型截面做了准确还原，桨距调节机构的安装位置也预留了足够的结构空间，能够支持后续做桨距联动的运动仿真。

　　从气动外形设计来看，整机采用层流翼型的主翼设计，翼展与机身长度的比例经过优化，在保证高速飞行阻力足够小的同时，兼顾低速起降阶段的升力特性；机身截面为卵形，从机头到机尾的收缩比经过严格控制，既保证机身内部的设备安装空间，又尽可能降低机身的压差阻力。建模过程中对所有气动面的偏转角度做了约束，副翼、升降舵、方向舵的偏转范围都参照实机的操纵权限设置，能够支持后续做飞行动力学仿真时直接调用舵面运动参数。

　　针对夜间拦截的改型需求，建模时在右侧机身机头位置预留了雷达天线的安装接口，不需要修改机身主体结构就可以加装雷达罩与天线组件，对应的机身内部也预留了雷达设备的安装舱位，以及设备冷却所需的通风道空间，兼顾了基础护航型号与夜间拦截型号的结构通用性，减少改型时的结构改动量。武器安装位布置在主翼中段与机身头部，建模时预留了航炮的安装槽与弹药舱的空间，武器发射时的后坐力传递路径直接对接主翼承力梁与机身主框，避免持续射击时的振动影响机身结构强度与飞行稳定性。

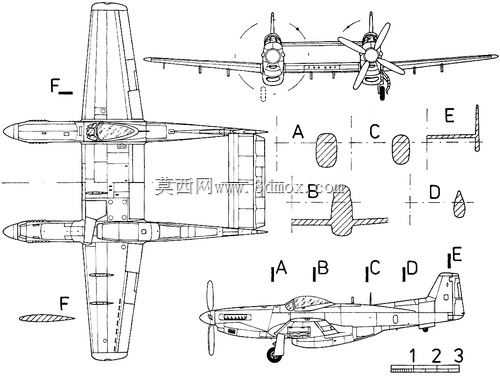

　　整机的外形尺寸严格按照实机的1:1比例还原，翼展、机身长度、机高的尺寸公差控制在0.1%以内，所有部件的安装边界都做了干涉检查，比如螺旋桨旋转时不会触及机身蒙皮与座舱盖，起落架收放时不会与翼内油箱、武器挂点发生冲突，舵面偏转时不会碰到相邻的安定面结构。对于航空装备的三维建模而言，这类作战飞行器的模型核心价值在于能够还原真实的结构逻辑与气动布局，既可以用于航空科普的结构展示，也可以作为仿真分析的基础模型，支撑气动仿真、结构受力分析、飞行动力学模拟等专业场景的使用需求，建模过程中没有为了渲染效果随意修改结构比例，所有的倒角、蒙皮接缝、检修口盖的位置都参照实机维护需求布置，保证模型的工程实用性，而非单纯的外观展示道具。
