安东诺夫An-32双引擎军用运输机三维建模

　　这款双引擎涡桨军用运输机的三维建模，首先要锚定其核心应用场景——高海拔短距起降的战术运输需求，这也是该机型区别于同系列其他运输机的核心设计出发点。在建模初期，需要先梳理清楚整机的气动布局逻辑：高单翼布局是为了在简易砂石跑道起降时，避免发动机吸入地面杂物，同时给机身下部留出足够的货舱装载空间，这一点在机身曲面建模时要重点把控，机翼与机身的整流过渡段不能出现曲率突变，否则会直接影响后续气动仿真的参考价值。

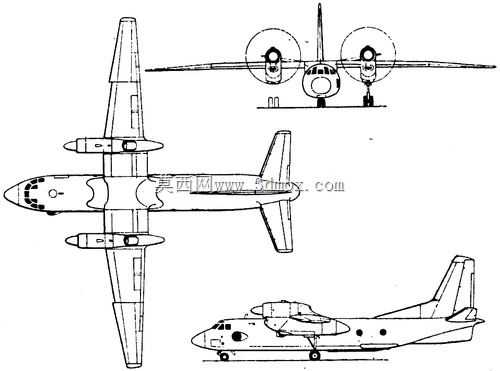

　　从实际用途出发，该机型主要承担前线战术运输、人员投送、轻型装备空投任务，所以建模时要还原机身侧面的圆形舷窗布局、前部机组观察窗的倾角，还有机身左侧的舱门结构——这个舱门是兼顾人员登机和小件货物装卸的，其铰链位置、开合轨迹的预留空间都要在结构建模时做对应处理，不能只做外观面片。尾翼采用的是高置单垂尾加平尾的布局，垂尾后掠角度要匹配真机的航向稳定性设计，平尾的安装位置要避开机翼下洗气流的影响区间，这部分的尺寸比例需要严格对照真机的三视图比例校准，尤其是垂尾根部与机身尾部的连接段，要还原内部承力结构对应的外部蒙皮接缝走向。

　　动力系统部分，两台涡桨发动机安装在机翼下方的发动机短舱内，短舱的外形要兼顾进气效率和起落架收纳空间——主起落架是直接收纳在发动机短舱下部的，所以建模时要预留起落架舱的内部空间，起落架的支柱行程、轮胎尺寸、减震支柱的结构细节都要符合战术运输机的重载起降要求，前起落架采用双轮结构，转向机构的连接点位置要和前机身的承力框位置对应，不能出现结构错位。

　　机身的货舱部分是功能核心，建模时要注意货舱地板的高度设计，要适配前线简易装卸的需求，不需要额外装卸设备就能直接通过尾部或者侧舱门装卸轻型车辆、物资，机身下部的蒙皮要做适当的加厚处理，对应真机在简易跑道起降时的抗碎石打击设计。机翼上的襟翼、副翼结构要做可动的结构预留，襟翼的下放角度范围要符合短距起降时的增升需求，副翼的操纵面铰链位置要和机翼内部的操纵走线空间对应。

　　在外形尺寸的边界把控上，整机的长度、翼展、垂尾高度的比例要严格协调，停机状态下的机身俯仰角要符合起落架全伸状态下的真实姿态，机身侧面的装饰条、天线布局、机身顶部的通信天线基座这些细节，虽然不影响主体结构，但对于军用运输机的场景还原度至关重要，尤其是机身上的小型静压口、空速管的安装位置，要对应真机的航电设备安装点位，不能随意摆放。

　　从设计思路的还原角度，该机型是在原有安-26的基础上升级发动机功率，专门适配高海拔高温环境下的起降性能，所以发动机短舱的尺寸要比基础型号略大，对应更大功率的涡桨发动机，螺旋桨采用的是四叶金属螺旋桨，桨叶的扭转角度要符合巡航状态和起飞状态的不同桨距需求，建模时可以做不同桨距状态的结构预留，方便后续做飞行动画或者结构展示。

　　另外，机身的窗口布局要区分机组舱和货舱，前部驾驶舱的风挡是多块式的，每块风挡的倾角都有对应的防冰设计预留，风挡雨刮的安装位置也要还原，货舱的舷窗是圆形小窗，间距均匀，对应货舱内部的座椅安装点位。机身尾部的货舱跳板结构虽然在侧视图中没有完全展示，但建模时要考虑其收放的结构空间，不能让尾部外形和内部结构出现冲突。

　　对于结构设计从业者来说，这个模型的参考价值在于可以直观理解战术运输机在兼顾气动效率和装载需求时的布局取舍，比如高单翼布局带来的起落架收纳难题是如何通过发动机短舱集成设计解决的，短距起降需求是如何通过机翼增升装置、大马力发动机、强化起落架的协同设计实现的。在建模过程中，所有的曲面分块都要对应真实飞机的蒙皮分块逻辑，蒙皮接缝的位置要和机身内部的隔框、长桁位置对应，不能出现随意的接缝走线，这样建出来的模型才能用于后续的结构强度分析参考，或者用于航空科普场景的展示使用。
