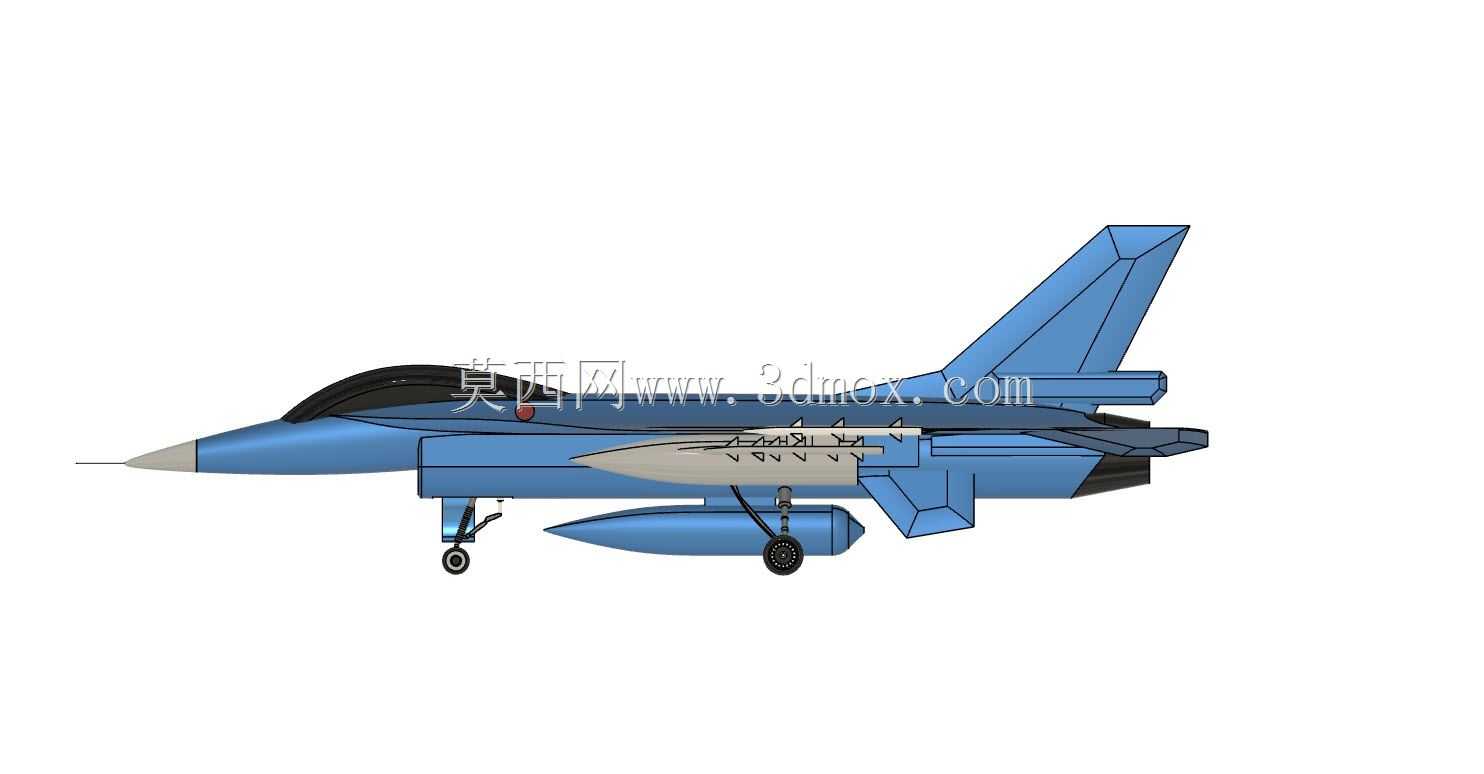

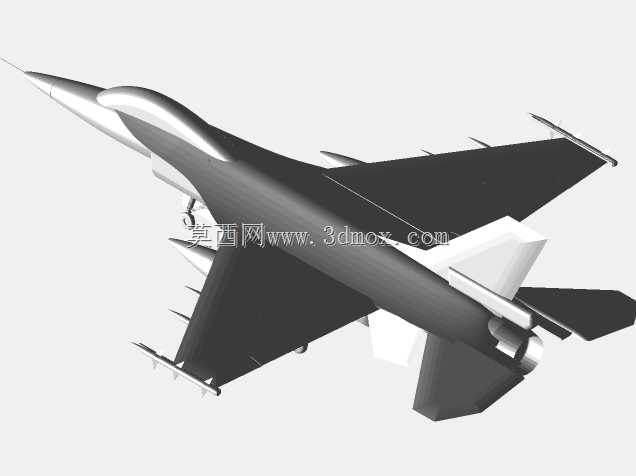

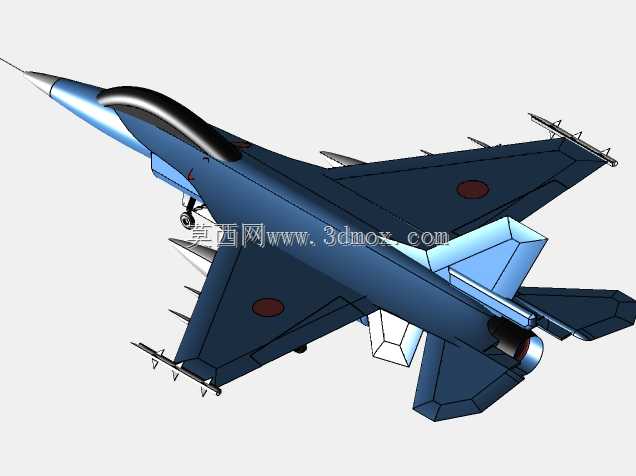

日本三菱F-2多用途支援战斗机三维数模

　　这款三菱F-2的三维数模还原了该型战机作为近距空中支援、对海反舰作战平台的核心结构特征，建模过程中优先保障了气动外形与实机的一致性，覆盖了从机头雷达罩到尾喷口的全机外部结构，同时还原了起落架、副油箱、机载挂点等关键附属结构的相对位置与外形轮廓。从实际应用场景来看，该模型可用于军用航空器气动布局教学、战机结构科普展示、空战模拟场景搭建、航空文创周边设计参考等方向，建模时针对不同使用场景做了结构分层处理，机身主体、机翼、尾翼、起落架、外挂载荷均为独立可编辑的子装配体，方便使用者根据需求单独提取对应结构做二次修改或渲染。

　　从功能特性对应的结构设计来看，该机型基于F-16的气动基础做了针对性优化，机翼面积较原型机有所增大，建模时准确还原了机翼后掠角、翼型厚度的变化特征，机身两侧的保形结构、座舱盖的水泡型轮廓、单垂尾的切角设计都和实机保持一致，机头雷达罩的锥度、进气道的斜切角度、尾喷口的收敛片结构都做了细节还原，起落架的收放铰接点位置、机轮的尺寸比例、起落架舱的轮廓边界都符合实机的安装尺寸要求。机身下方的副油箱模型还原了实机副油箱的流线型外形，挂点位置和机翼、机身的连接结构做了简化处理，既保证了视觉上的真实感，也避免了过多细碎结构导致模型面数过高，影响普通配置设备的打开流畅度。

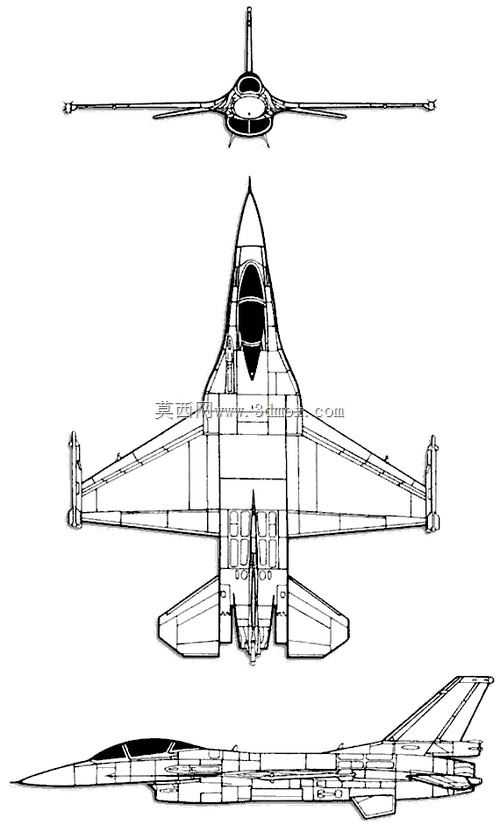

　　从设计思路上，建模时优先保证整机的气动外形准确度，所有曲面均按照实机的公开三视图做投影拟合，机身的截面变化从机头到机尾平滑过渡，没有出现曲面扭曲、接缝错位的问题，机翼和机身的融合过渡区域做了顺滑处理，还原了翼身融合体的气动特征。座舱部分的透明件做了单独的材质分组，方便后期渲染时调整透明度、反射率等参数，座舱内部的弹射座椅、驾驶杆做了简化示意，没有做过多的内部细节刻画，符合外部展示类模型的定位。全机的外形尺寸按照实机1:1比例还原，机长、翼展、机高的比例关系严格匹配公开参数，安装边界方面，起落架放下状态下整机的地面最小间隙、主轮距、前后轮距都符合实机的地面停放尺寸，外挂物和机身、机翼之间的间隙预留充足，不会出现结构干涉的问题，尾喷口和机身尾部的连接过渡自然，垂尾、平尾的安装角和实机一致，保证了模型姿态调整时的视觉合理性。

　　针对结构设计从业者的使用需求，模型的所有曲面都做了法线统一处理，没有出现反向面、重叠面的问题，相邻部件的接缝处预留了合理的装配间隙，避免出现穿模问题，机身表面的检修舱盖轮廓、天线位置都做了示意性还原，既保留了实机的外观特征，也没有过度增加模型的复杂度。对于需要做仿真分析的使用者，该模型的主体曲面可以直接导入CAE软件做气动网格划分，不需要做过多的几何修复，独立的子装配体结构也方便使用者根据分析需求删减不需要的部件，提升仿真计算的效率。对于场景搭建的使用者，模型的材质分组清晰，机身蒙皮、座舱玻璃、起落架轮胎、金属结构件都做了独立的材质ID分配，导入渲染软件后可以快速赋予对应材质，减少前期材质调整的工作量。
