苏霍伊苏57隐身多用途战斗机三维结构

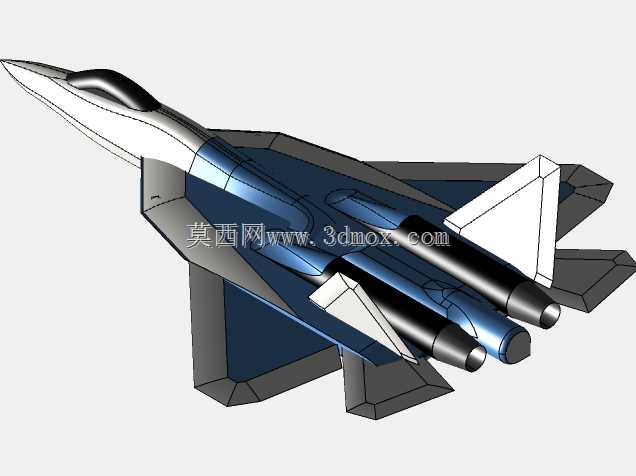

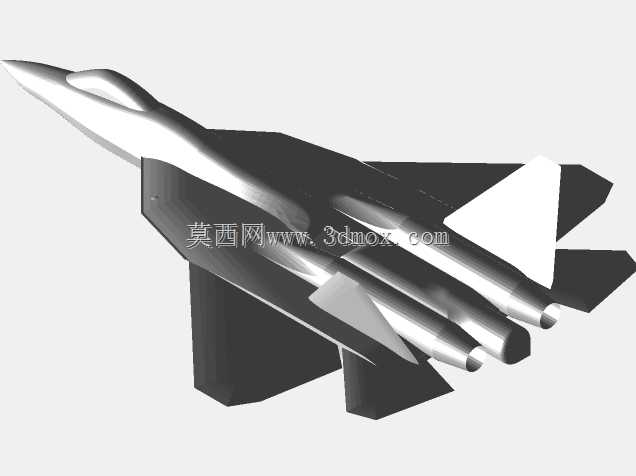

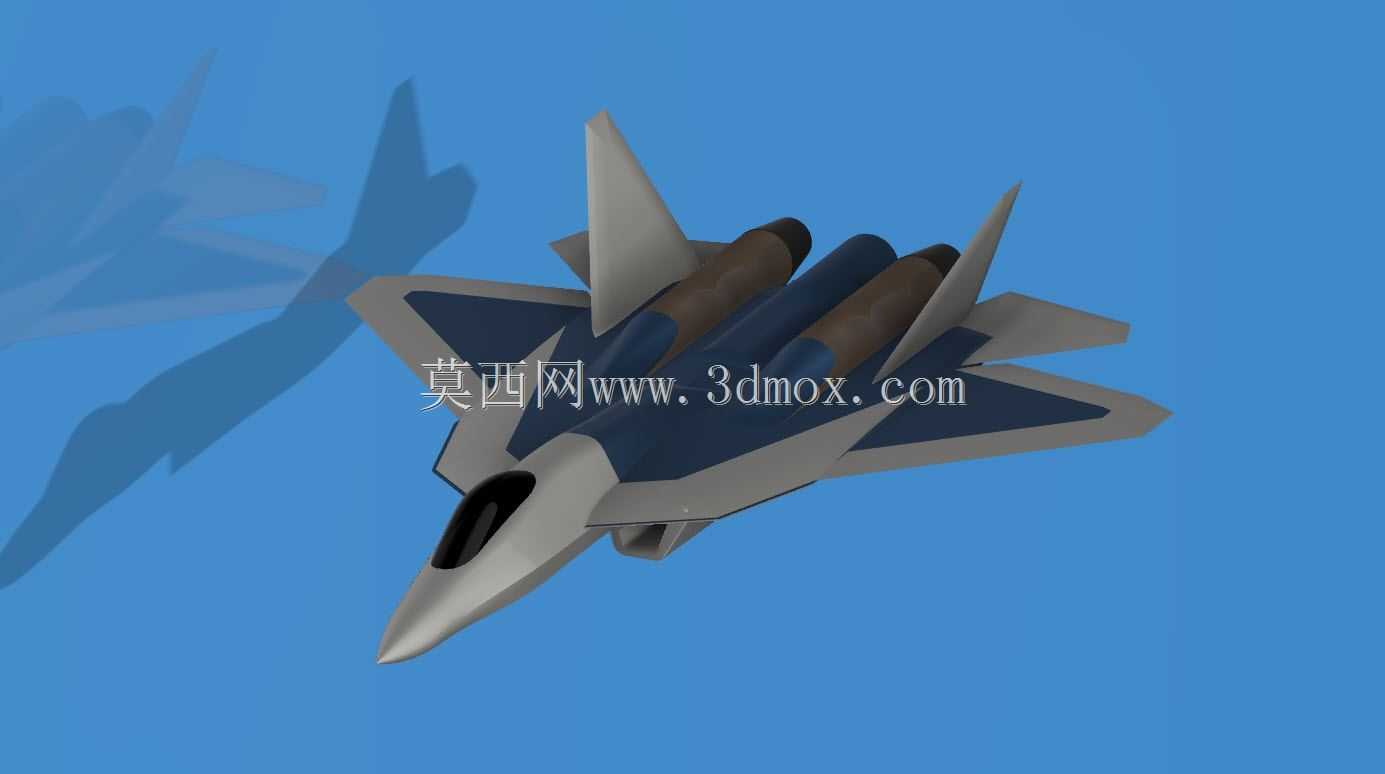

　　本次建模还原的是单座双发隐身多用途战机的完整外形与结构布局，建模过程中优先对齐了实机的气动设计逻辑，而非单纯复刻外观曲面。从实际作战应用场景来看，这类战机需要同时承担制空权争夺、对地对海精确打击、穿透性防空突防等多重任务，因此建模时对翼身融合区域的曲面连续性做了严格控制，保证机身与机翼过渡区域的曲面G2连续，还原实机降低雷达反射截面积的气动修形思路。

　　在功能特性的还原上，模型完整呈现了双发窄间距布局的发动机舱结构，两个进气道采用了带可调斜板的加莱特进气道设计，建模时保留了进气道与机身衔接处的遮蔽结构，对应实机对发动机压气机叶片的雷达遮挡设计，同时还原了尾喷口的三维矢量调节结构预留位，可直接用于后续矢量动作机构的运动仿真。机身中部的内置弹舱结构做了分件处理，主弹舱沿机身纵轴布置在两个发动机舱之间，侧弹舱则整合在边条翼下方，弹舱门的接缝处做了锯齿形修形的细节还原，匹配实机的隐身设计要求。

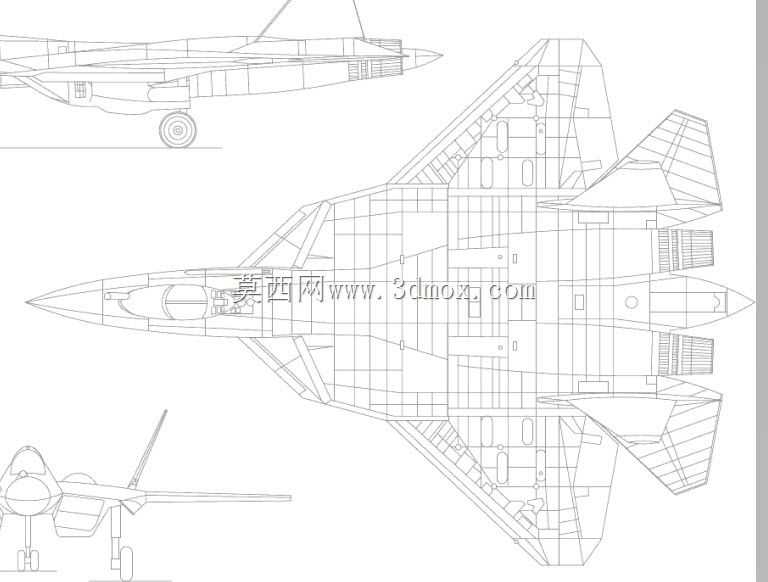

　　从设计思路的还原角度，建模时没有采用常规战机的独立机翼+独立机身的拼接建模方式，而是采用整体曲面放样的逻辑构建翼身融合体，从机头雷达罩开始沿纵轴绘制多组控制截面，依次匹配机头棱线、座舱盖、边条翼、主翼、平尾、垂尾的截面轮廓，保证整机曲面的顺滑过渡，避免拼接缝隙带来的曲面断层。座舱盖采用金属镀膜整体式风挡建模，还原了风挡与机身衔接处的锯齿形边框，同时预留了座舱内部航电设备、弹射座椅的安装接口，可根据后续需求拓展内部结构细节。垂尾采用全动外倾设计，外倾角度匹配实机的隐身倾角要求，建模时保留了垂尾转动轴的安装位置，可直接用于飞行动效仿真。

　　在外形尺寸与安装边界的还原上，模型严格对齐实机的长宽高比例，机头雷达罩采用菱形截面修形，棱线沿机身两侧延伸至尾喷口，形成完整的侧向雷达反射波束控制边条。主翼采用后掠翼设计，前缘后掠角、后缘前掠角均匹配实机的气动参数，机翼前缘的机动襟翼、后缘的升降副翼都做了独立分件，预留了转动副的安装位置，可用于飞行状态下的舵面偏转仿真。起落架舱采用前三点式布局，前起落架位于座舱下方，主起落架收纳于进气道外侧的机身舱段内，建模时还原了起落架舱门的锯齿形接缝，同时预留了起落架收放机构的安装空间，可拓展起落架收放的运动仿真。

　　建模过程中对实机的多用途设计细节做了对应还原，包括机翼下方的重载挂点预留结构，在执行非隐身任务时可挂载副油箱、对地弹药、电子战吊舱等载荷，挂点位置的结构加强区域做了厚度区分，匹配实机的载荷承载要求。机身表面的传感器窗口、大气数据探头、编队灯、天线等细节都做了位置还原，没有随意增减外露结构，保证整机雷达反射截面积的设计逻辑与实机一致。尾椎部分保留了后视雷达与干扰弹投放装置的安装位置，还原了实机的全向态势感知设计思路。

　　对于结构设计从业者而言，这个模型可直接用于隐身战机气动外形的参考学习，也可作为战机结构设计的基础母版，通过调整曲面参数快速衍生不同布局的战机方案；对于仿真从业者而言，模型的曲面质量满足气动仿真、雷达反射截面积仿真的网格划分要求，无需重新修复曲面即可导入仿真软件开展计算；对于三维建模学习者而言，这个模型的翼身融合曲面构建思路、隐身修形细节处理方式，都具备较高的参考价值，可通过拆解模型结构理解复杂航空装备的建模逻辑。
