1.5英寸轴用法兰式滚珠轴承结构

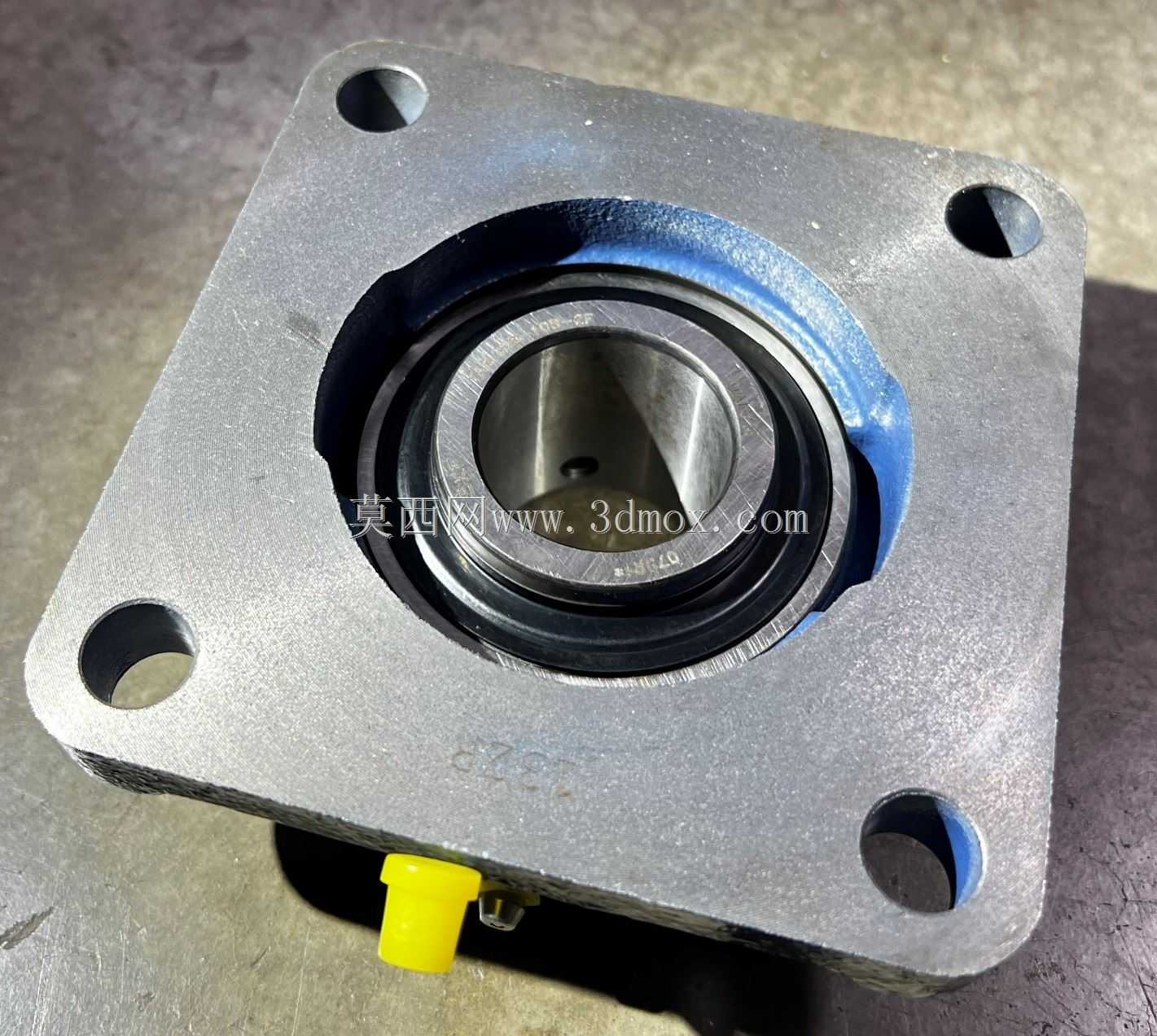

　　在轻工输送线、小型农业机具、食品加工传动工位这类需要短轴端支撑的场景里，法兰式带座轴承的选型一直是结构工程师绕不开的环节，不同于需要嵌入安装座的剖分式轴承座，这类一体式法兰轴承直接通过安装面贴合设备壁板完成固定，省去了额外加工轴承座安装腔的工序，对小型设备的机架加工精度要求更友好。这款适配1.5英寸轴径的法兰滚珠轴承，采用四螺栓法兰安装结构，四个安装孔分布在法兰本体的四个角位，安装时螺栓直接穿过法兰孔锁紧在设备立板或壁面上，不需要额外调整轴承座的同轴度，轴承本体与法兰座为一体式装配结构，出厂时已经完成了游隙预调与润滑脂填充，现场安装时只需要将轴穿入内孔，锁紧内圈的顶丝即可完成装配，大幅缩短了现场设备的装配调试周期。

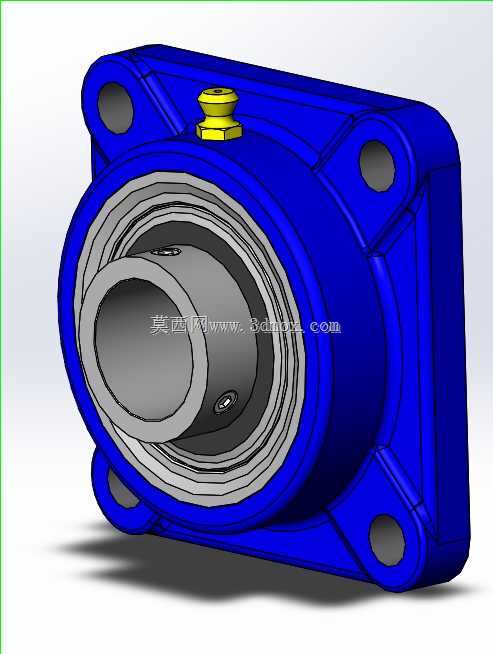

　　从结构设计逻辑来看，这款轴承的法兰座采用了近似方形的切角外形，相比圆形法兰座，方形结构在安装时不需要额外加工止口来限制周向转动，四个安装孔的连线形成的安装边界，刚好覆盖轴承外圈的受力承载区域，螺栓锁紧后法兰面与设备壁板完全贴合，能将轴运转时产生的径向载荷均匀分散到安装壁板上，避免局部应力集中导致的壁板变形。轴承顶部预留了黄油嘴安装位，日常维护时不需要拆解轴承，直接通过油嘴注入润滑脂即可完成保养，适配多粉尘、少维护的户外或生产车间工况。轴承内径严格匹配1.5英寸的英制轴径，内圈配置了两枚锁紧顶丝，轴穿入后拧紧顶丝即可实现轴与内圈的周向固定，能承受一定的轴向窜动载荷，适合转速不超过3000rpm的中低速传动场景。从安装边界来看，

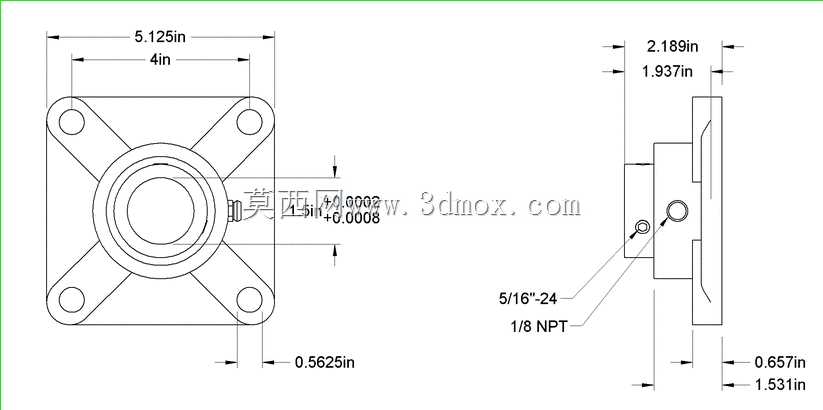

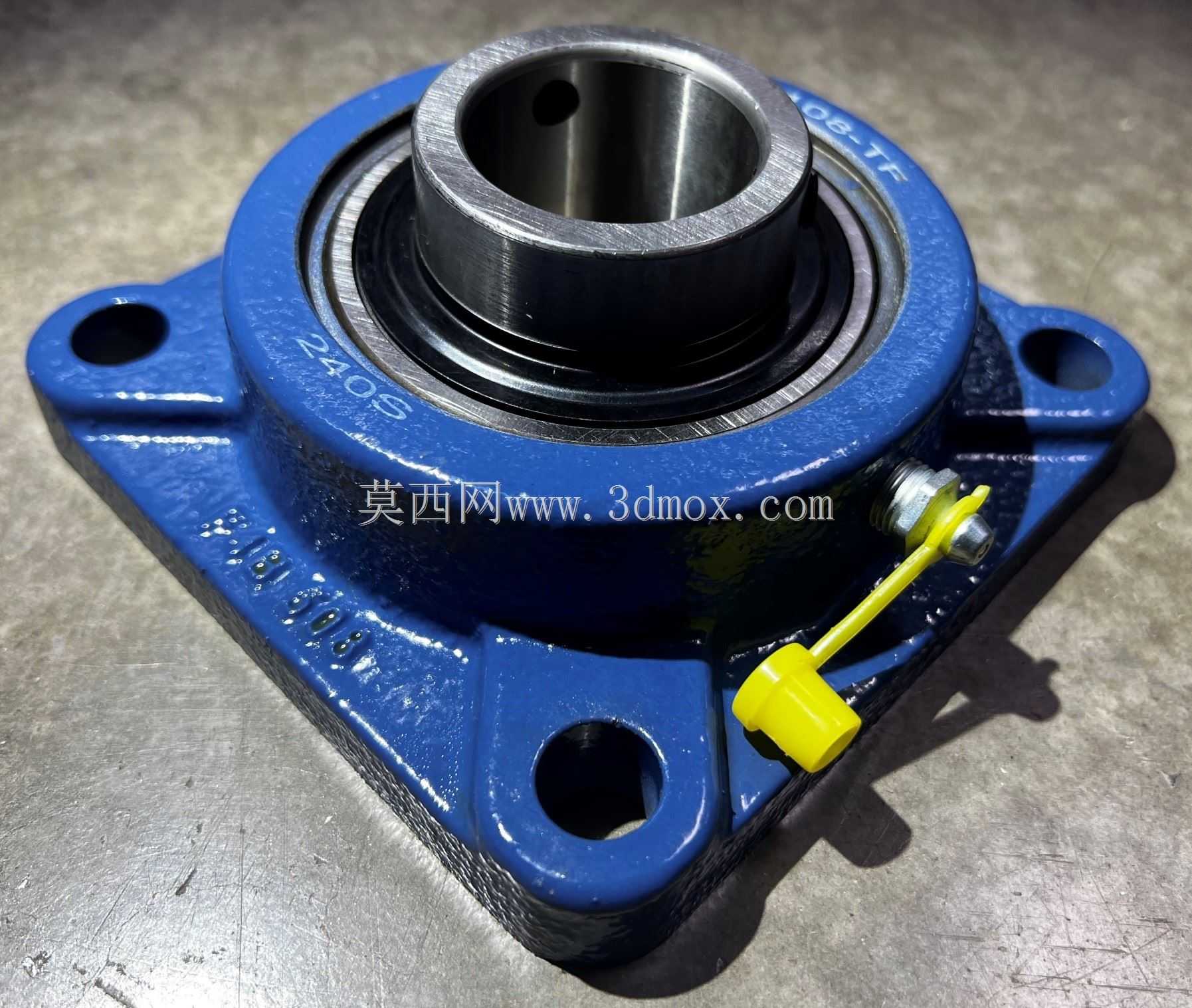

　　法兰座的四个安装孔中心距、法兰本体厚度、轴承内孔伸出长度都做了标准化适配，能直接替换同规格的进口法兰轴承，不需要修改原有设备的安装孔位，在老旧设备的备件替换场景里适配性极强。轴承的密封结构采用了双唇式密封圈，能阻挡外部粉尘、切削液、水汽进入轴承内部滚道，延长轴承的实际使用寿命，法兰座采用铸铁材质一体铸造成型后做了烤漆处理，表面的蓝色涂层能起到防锈防腐蚀的作用，适配潮湿、有轻度腐蚀的生产环境。在实际选型应用中，这类轴承常被用在小型皮带输送机的从动辊端支撑、包装设备的导辊轴支撑、小型风机的叶轮轴端固定等场景，因为其安装方式简单，不需要复杂的安装座加工，很多非标自动化设备的设计中也会优先选用这类一体式法兰轴承，来减少整体结构的设计工作量。

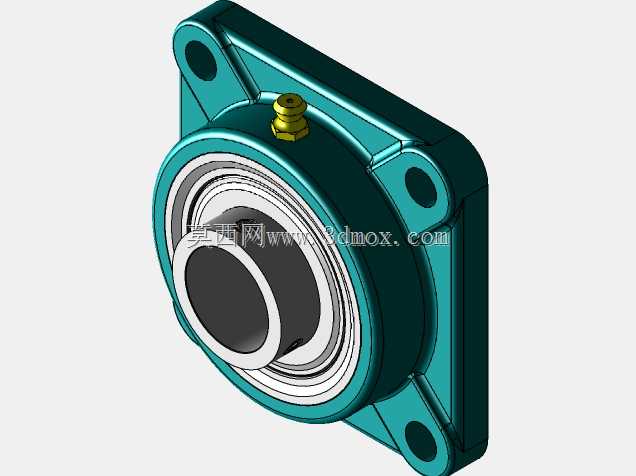

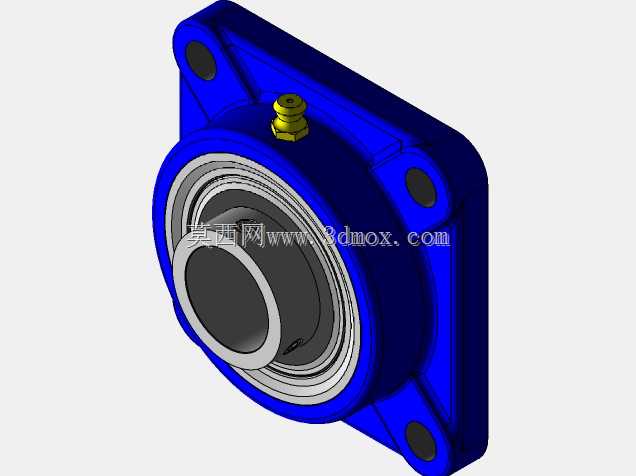

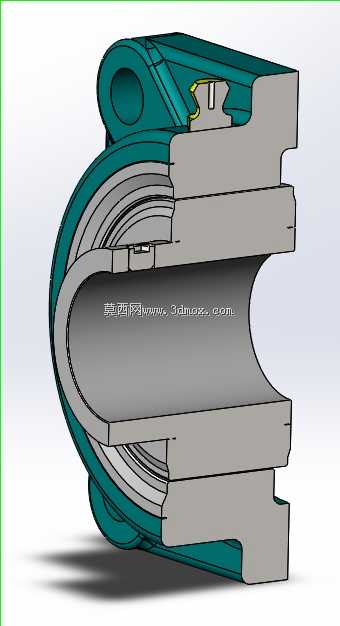

　　设计这类轴承三维模型时，需要重点关注法兰安装孔的位置度公差、轴承内孔与法兰安装面的垂直度公差，这些形位公差直接决定了轴承安装后的运转同轴度，如果内孔与安装面垂直度超差，轴运转时会出现偏摆，加剧轴承滚道的磨损，严重时甚至会出现轴断裂的故障。模型中还原了轴承内部的滚珠、保持架结构，以及外圈与法兰座的配合过盈量，在做虚拟装配时可以直接模拟轴穿入、螺栓锁紧的完整装配流程，验证安装过程中是否存在结构干涉，比如法兰面与设备壁板之间是否有凸起结构干涉、轴穿入后是否会与设备内部其他零件发生碰撞，提前在设计阶段规避装配问题。另外，轴承顶部的黄油嘴位置也做了精准还原，在做整机维护性仿真时，可以验证黄油嘴的位置是否预留了足够的注油空间，避免设备装配完成后黄油嘴被其他结构挡住，无法完成日常注油保养。这类英制尺寸的法兰轴承在出口类设备、引进设备的备件替换中需求量很大，因为很多欧美地区的老旧设备采用英制尺寸标准，公制轴承无法直接替换，这款1.5英寸轴径的轴承刚好覆盖这类替换场景，安装尺寸完全符合通用英制法兰轴承的标准，替换时不需要对原有设备做任何改装，直接拆下旧轴承锁紧螺栓即可完成更换。
