R-600挑战者航空发动机吊装吊环结构

　　做航空发动机附件结构设计快十二年，经手的吊装类承力件没有一百也有八十，这次拿到的R-600挑战者配套吊环盖结构，第一眼就能看出是典型的复古类通航动力配套承力件，和现在通航领域常用的冲压焊接吊耳逻辑完全不一样，走的是一体铸造成型的老派路线，可靠性冗余留得非常足。

　　先讲实际应用场景，这类吊环是直接集成在发动机前端附件机匣上方的承力接口上，不是那种后期加装的可拆卸吊耳，主要承担发动机总装下线转运、机翼下吊装入位、日常定检时整机抬升的全部承力需求，尤其是R-600这类星型活塞发动机，整机重量接近两百公斤，重心偏向前端螺旋桨减速箱位置，这个吊环的安装位置刚好卡在整机重心纵向偏移量不超过15mm的区域，吊装时不需要额外加装配重块就能保持发动机水平姿态，能省掉总装车间里不少调整吊点的麻烦。之前接触过的同级别老款通航发动机吊点，很多是在机匣两侧做两个对称吊耳，吊装时需要用平衡梁，不然很容易出现单侧受力过大扯裂机匣安装边的问题，这种单吊点集成在重心正上方的设计，对一线装配工人来说友好度高很多。

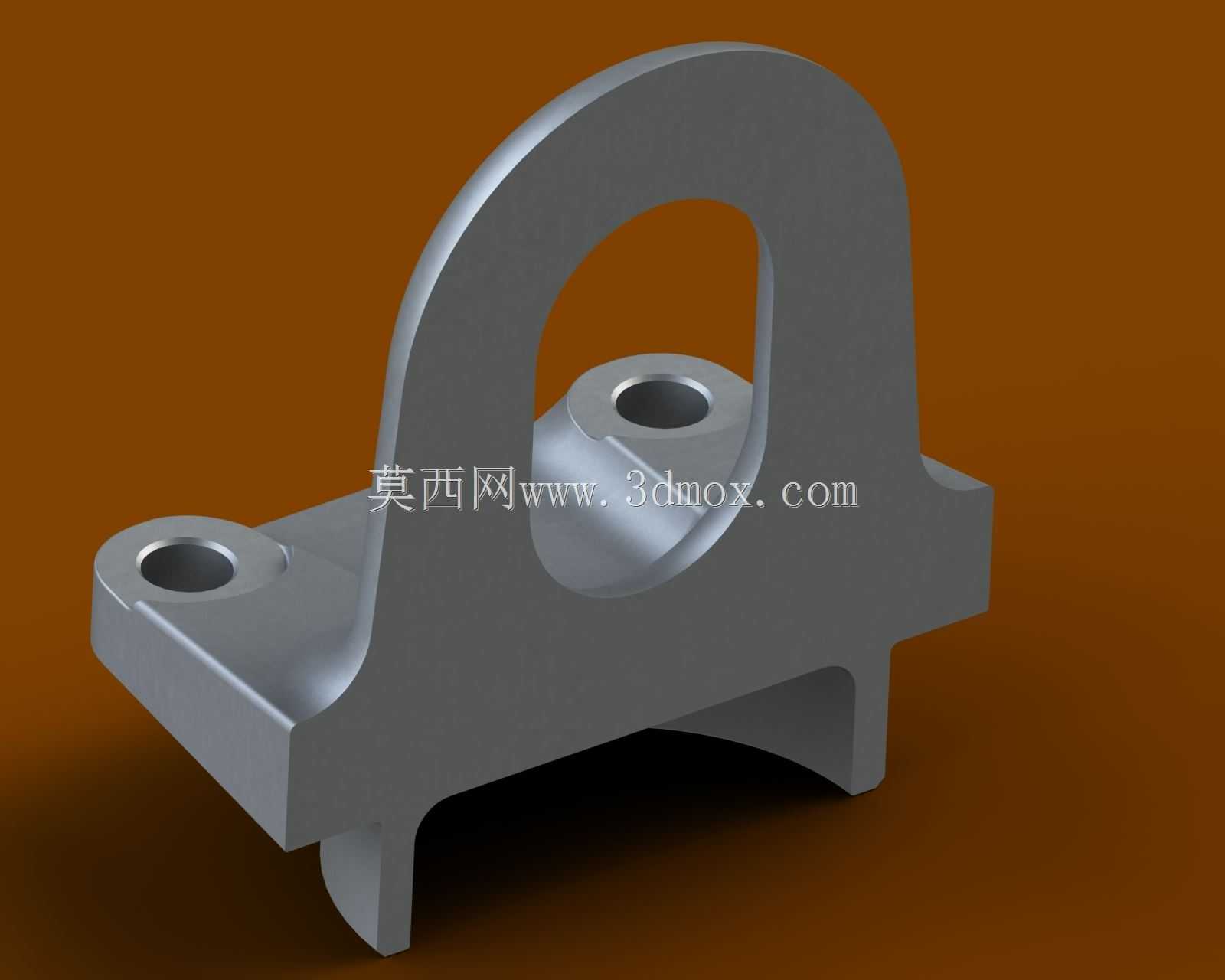

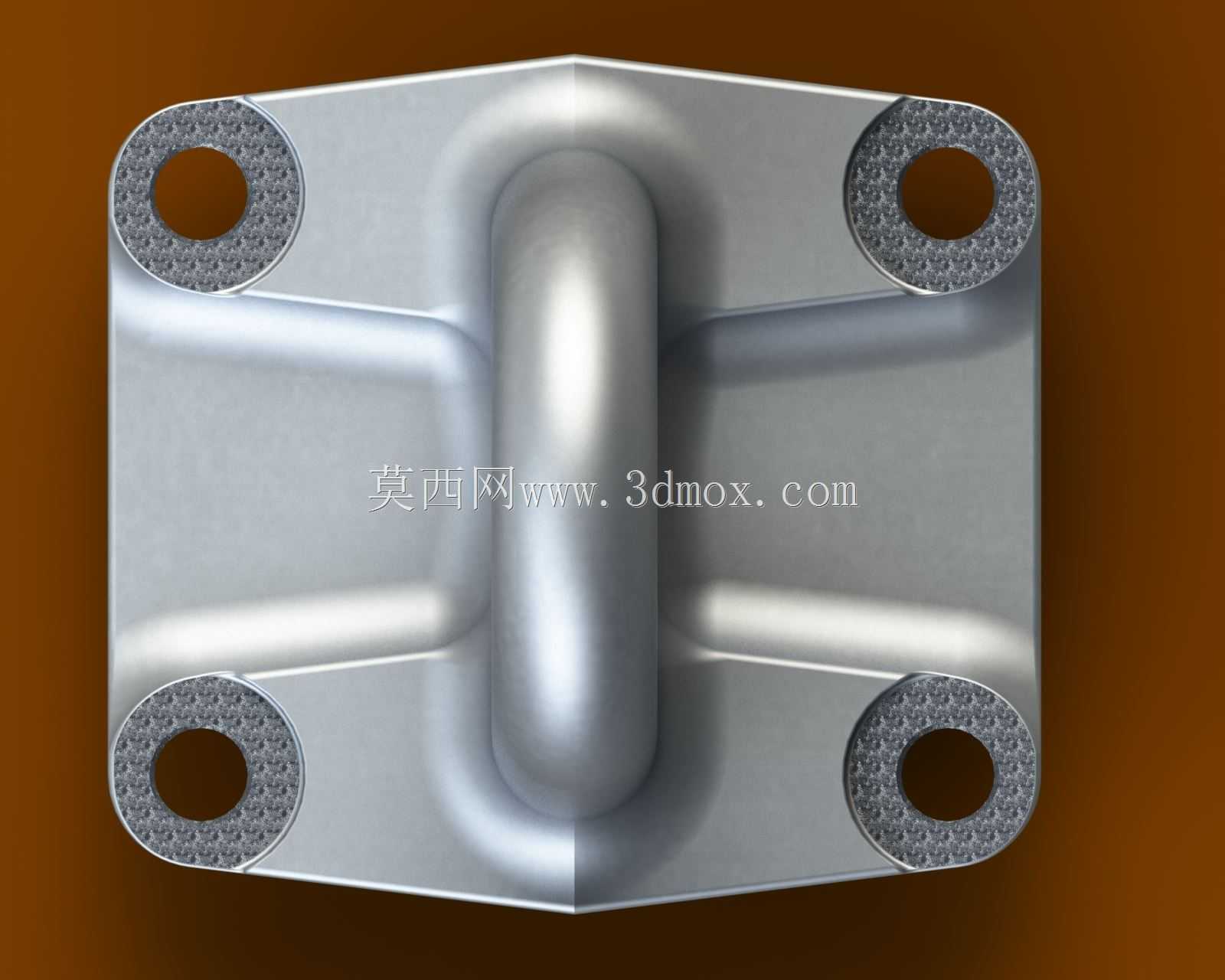

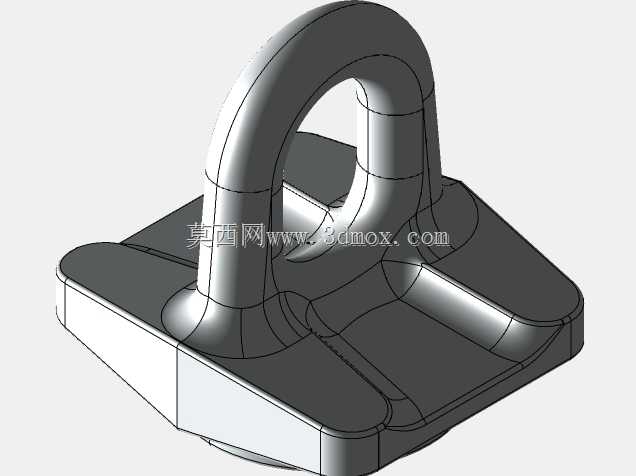

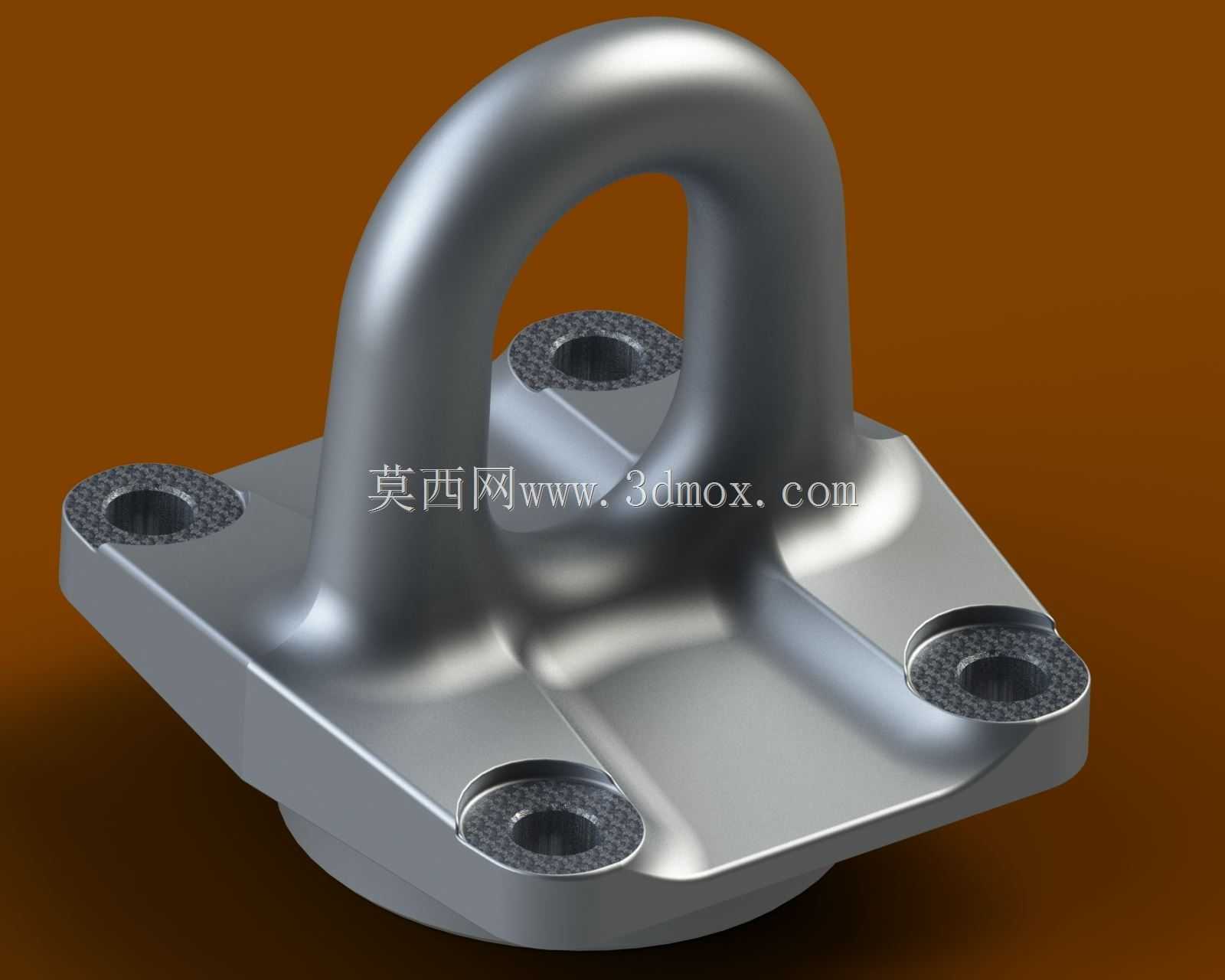

　　再讲功能特性，这个吊环的承力环部分做了变截面圆弧过渡，环体内侧的受力面做了R8的圆角打磨，和标准卸扣的接触面积比普通直角吊环大了近40%，不会出现吊装时卸扣卡滞或者局部应力集中割伤吊环的问题。底座部分是菱形法兰结构，四个安装孔做了带衬套的沉孔设计，衬套是过盈压装在铸铝底座里的，材质是40Cr调质，硬度达到HRC28-32，避免螺栓拧紧时压溃铝制底座的安装面，之前做过同类型无衬套的铸铝吊耳，螺栓预紧力打到额定值的80%就出现了安装面塌陷的问题，后期维护时拆下来发现安装孔已经变形失圆，这个衬套设计刚好规避了这个常见失效点。四个安装孔的位置度公差控制在Φ0.1mm以内，和机匣上的安装螺柱完全适配，安装时不需要铰孔修配，直接打扭矩就能到位，密封面做了0.05mm的平面度要求，安装时加一层耐油橡胶垫就能保证机匣内部的润滑油不会从吊环安装面渗漏，很多新手设计吊耳时容易忽略安装面的密封要求，最后总装完出现渗油问题，还要返工拆吊环打密封胶，耽误生产进度。

　　设计思路上，这个零件用的是铝硅系铸造铝合金，也就是常说的ZL104材质，经过T6热处理之后抗拉强度能到220MPa以上，比普通铸铝强度高近30%，重量却比钢制同载荷吊环比轻了60%，对于航空部件来说，每一克重量的节省都意味着有效载荷的提升。整个零件的加强筋布局是经过拓扑优化的，从吊环根部到四个安装孔的位置，做了四条渐变式的加强筋，筋的厚度从根部的12mm过渡到法兰边的6mm，既保证了承力路径的连续，不会出现应力断层，又尽可能减少了不必要的材料堆积，避免铸造时出现缩孔缩松的缺陷。之前做过类似的吊环结构，一开始把加强筋做的等厚，铸造完之后做X光探伤，发现吊环根部有明显的缩孔，承压测试时载荷打到额定值的1.2倍就从缩孔位置开裂了，后来把筋改成渐变厚度，调整了铸造浇口位置，才解决了这个缺陷，这个模型里的筋条布局明显是经过实际生产验证的，没有新手设计常犯的等厚筋、直角过渡的问题。

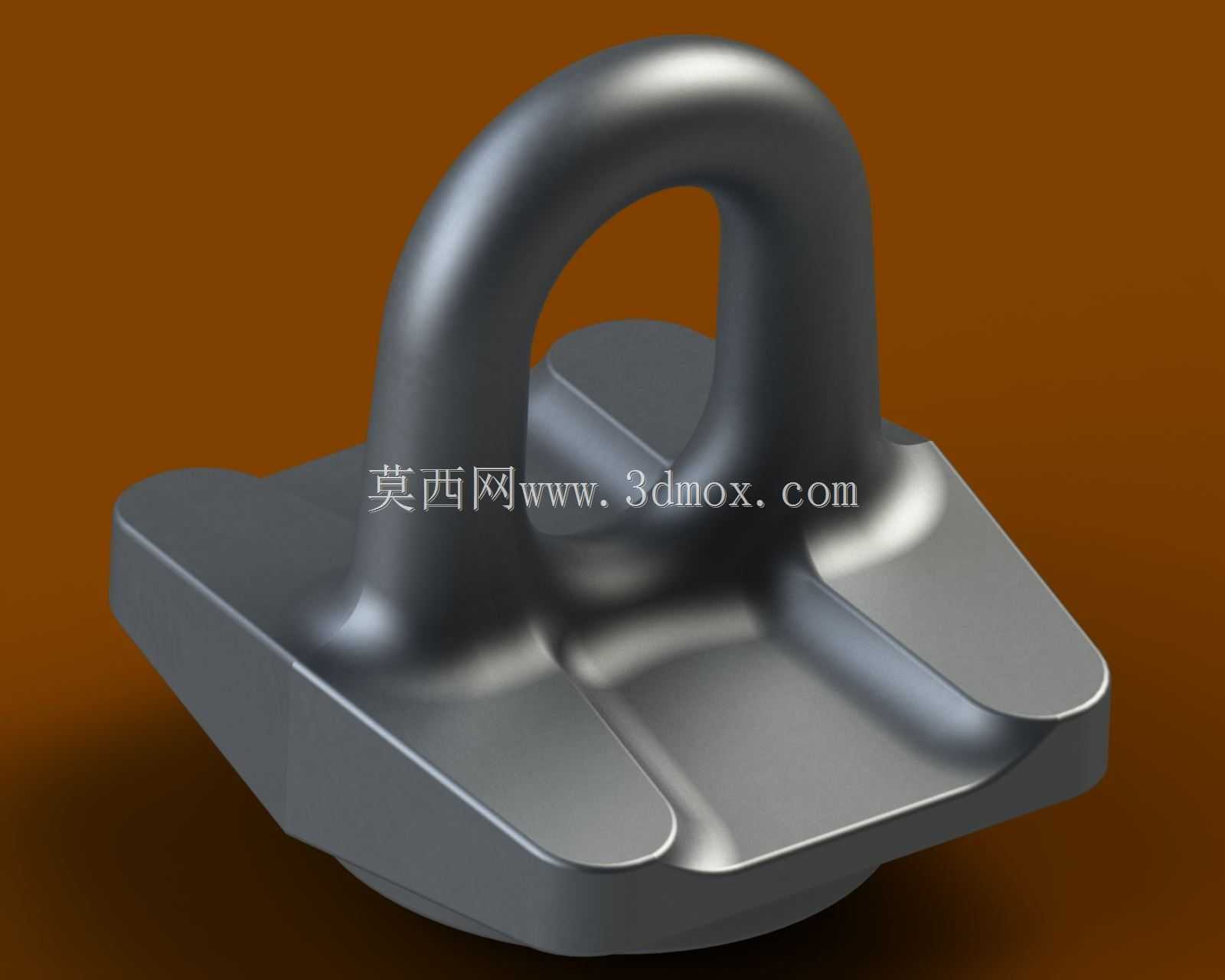

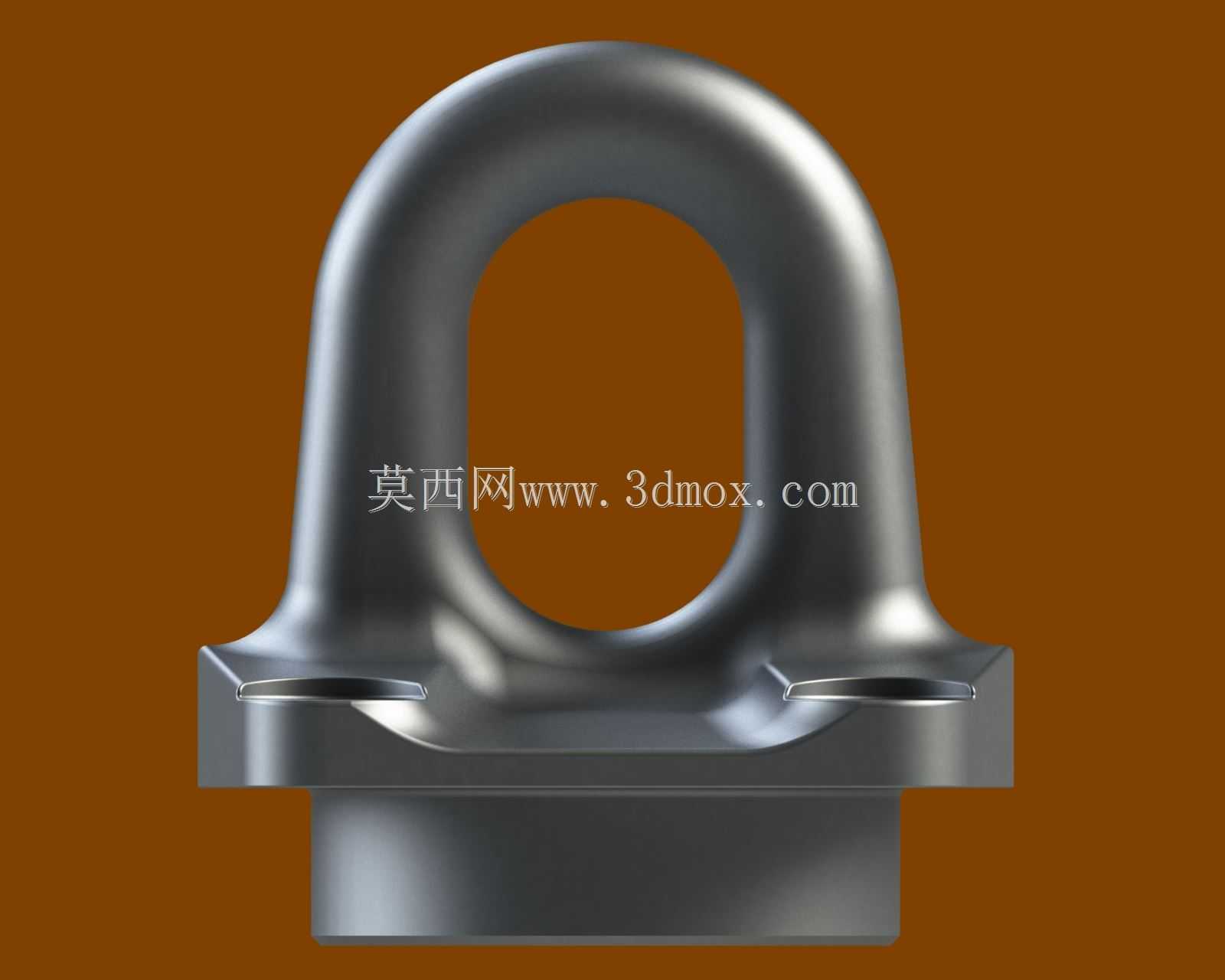

　　外形尺寸和安装边界这块，整个吊环的总高度控制在78mm，不会和发动机上方的整流罩、燃油管路发生干涉，菱形法兰的对角线长度是126mm，四个安装孔的中心距分别是92mm和68mm，适配M10的航空标准螺栓，安装时螺栓的伸出长度控制在15-20mm，不会顶到机匣内部的齿轮或者油路。吊环的内孔直径是32mm，能适配最大额定载荷2吨的弓形卸扣，按照航空部件5倍安全系数的要求，这个吊环的额定工作载荷是400kg，完全覆盖R-600发动机整机重量加上吊装时的动载荷系数，哪怕吊装时出现轻微的晃动冲击，也不会出现塑性变形。需要注意的是，这个吊环的设计只适用于垂直方向的吊装，不能作为侧向牵引的受力点，之前有通航维护单位违规用发动机吊点牵引飞机，直接把吊环扯断导致发动机摔落的事故，所以在设计说明里必须明确标注受力方向的限制，吊环根部的侧面做了一个很小的刻印平面，就是用来标注额定载荷和受力方向的，避免使用时出现误操作。

　　另外，这个零件的铸造拔模斜度统一做了1.5度，所有非加工面的铸造圆角都不小于R3，既方便铸造时起模，又能减少应力集中点，加工面只留了安装面、衬套压装孔和吊环内侧的接触圆弧面，加工余量控制在1.5-2mm，尽可能减少机加工的工作量，降低生产成本。对于复古类通航飞机的修复项目来说，这种完全匹配原厂设计的吊环结构，不需要对原有机匣做任何改装就能直接安装，比自己测绘仿制的零件可靠性高很多，尤其是涉及到吊装安全的承力件，绝对不能凭经验随意更改尺寸和结构，不然很容易出现安全事故。
