DC-6型燃油排放阀结构设计展示

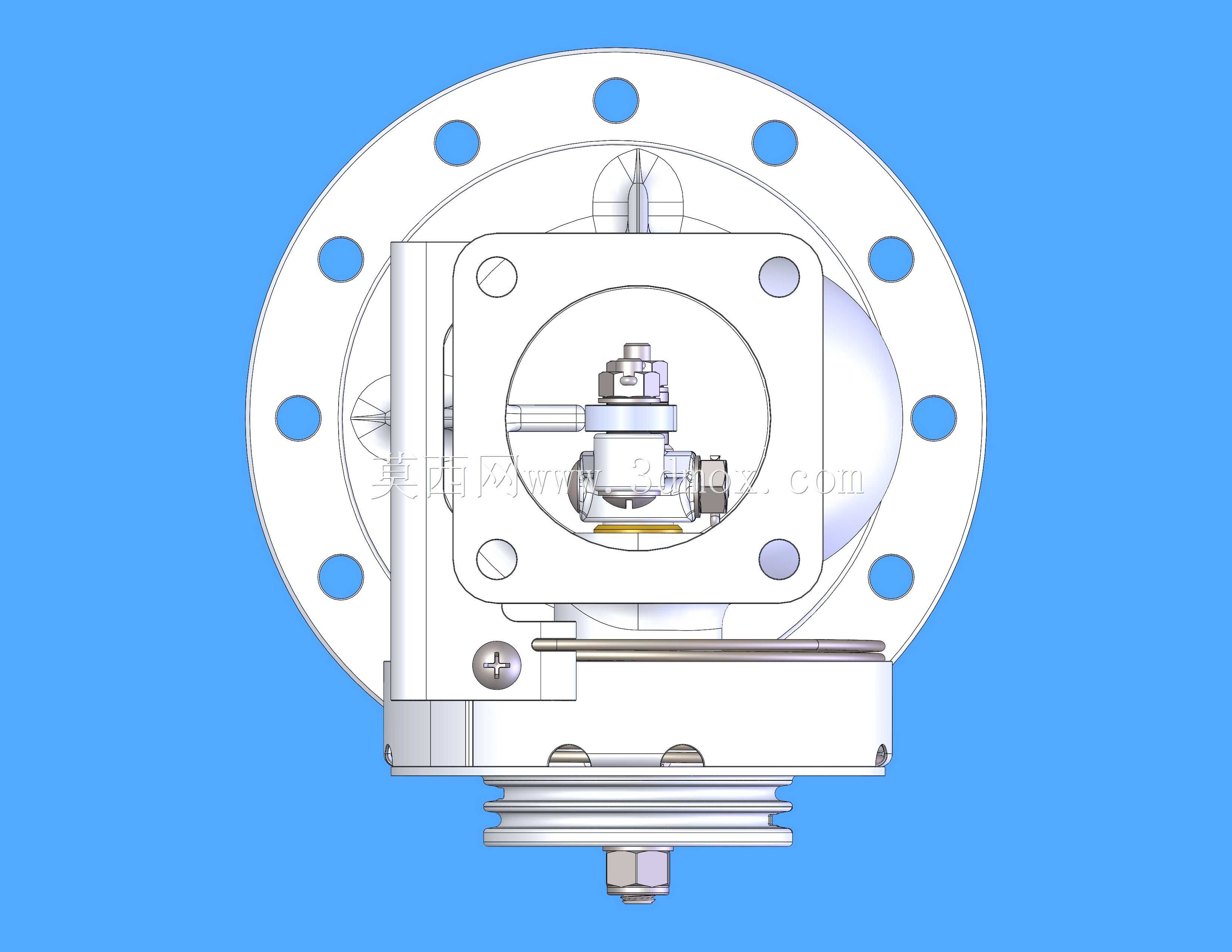

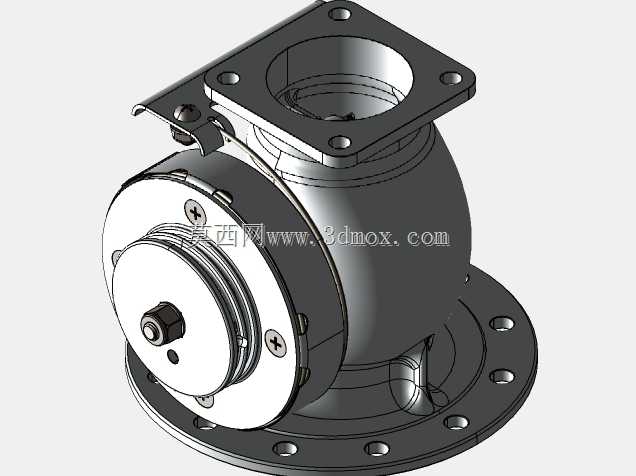

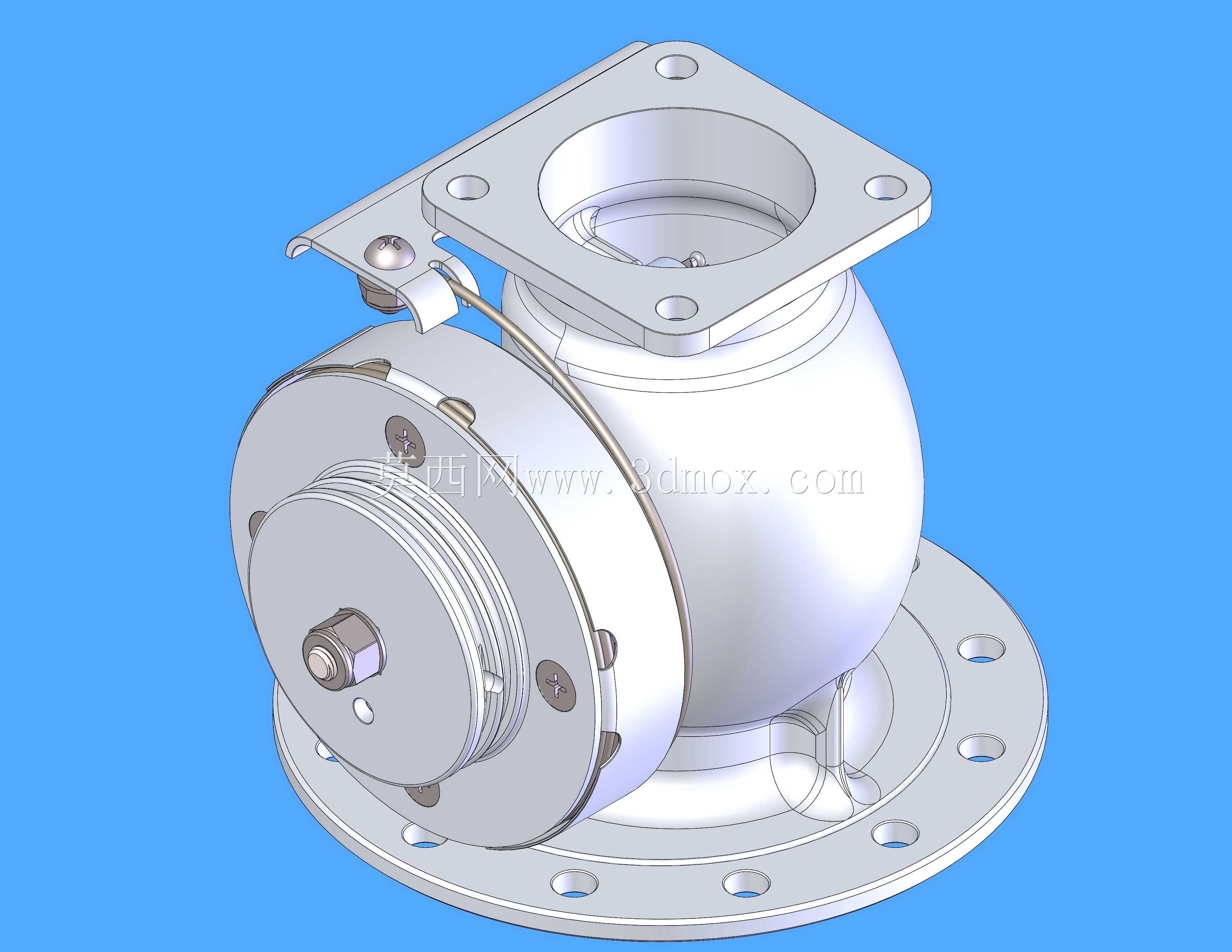

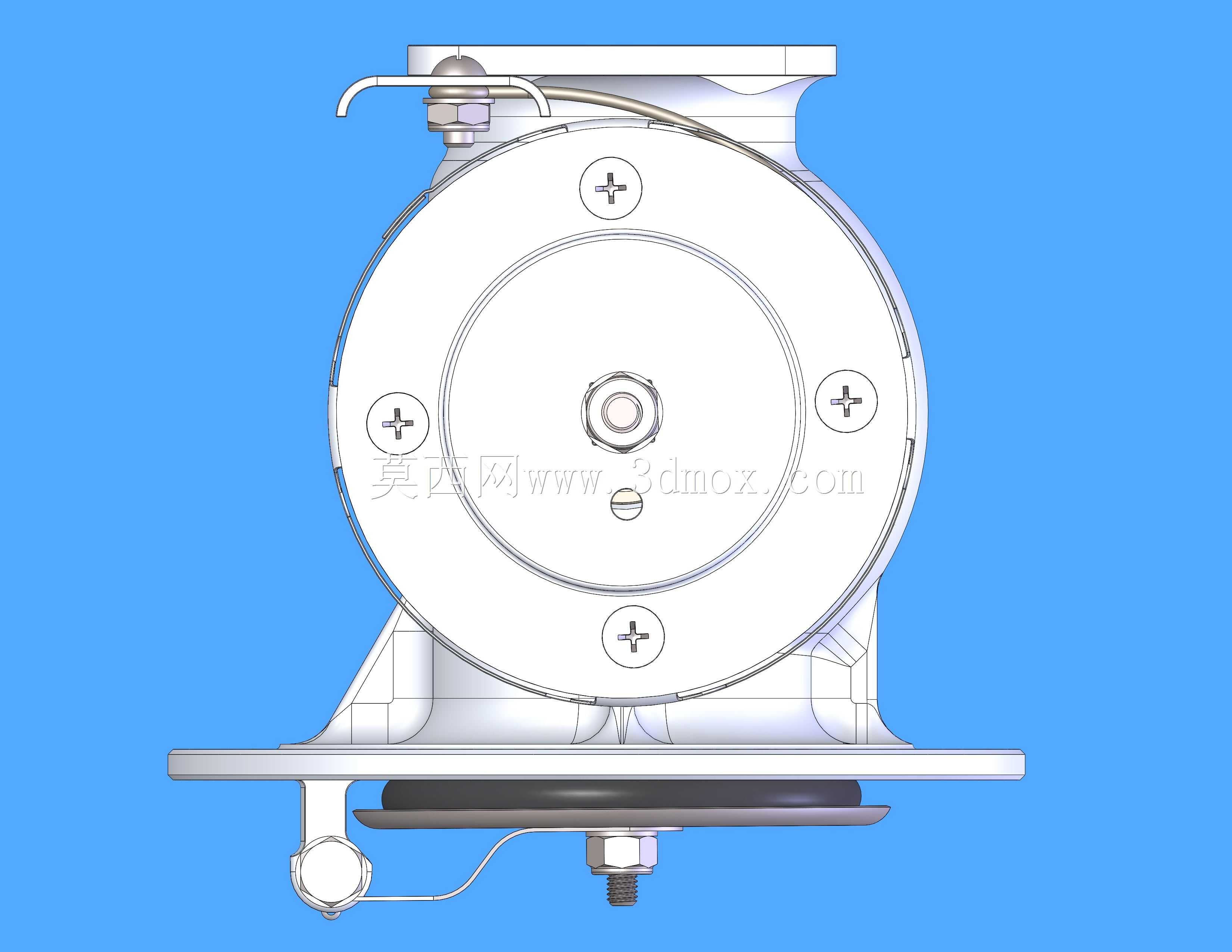

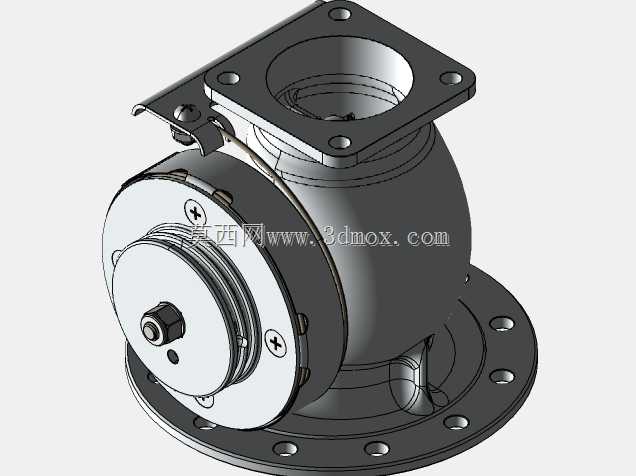

　　在航空燃油输送与存储系统的管路布局中，燃油排放阀是承担储油腔余油排出、检修排空、应急泄放功能的核心部件，这款DC-6配套的燃油排放阀总成，主要适配大型固定翼运输机的机翼油箱、机身中央油箱的低位排放点位，日常飞行过程中保持可靠密封，避免燃油渗漏引发的安全隐患，地面维护阶段可通过侧置的操作旋钮快速开启，将油箱内沉淀的水分、杂质与残留燃油彻底排空，为油液检测、油箱检修作业提供安全的无油环境。从结构设计逻辑来看，这款阀采用球形主腔体搭配上下法兰连接的布局，上方方形法兰对接油箱底部的排放口，四个均布的螺栓孔可直接与油箱预设的安装座贴合，法兰面预留的密封槽可适配耐油橡胶垫片，安装时按照航空标准扭矩对角拧紧螺栓，即可保证连接位置在高空低压、

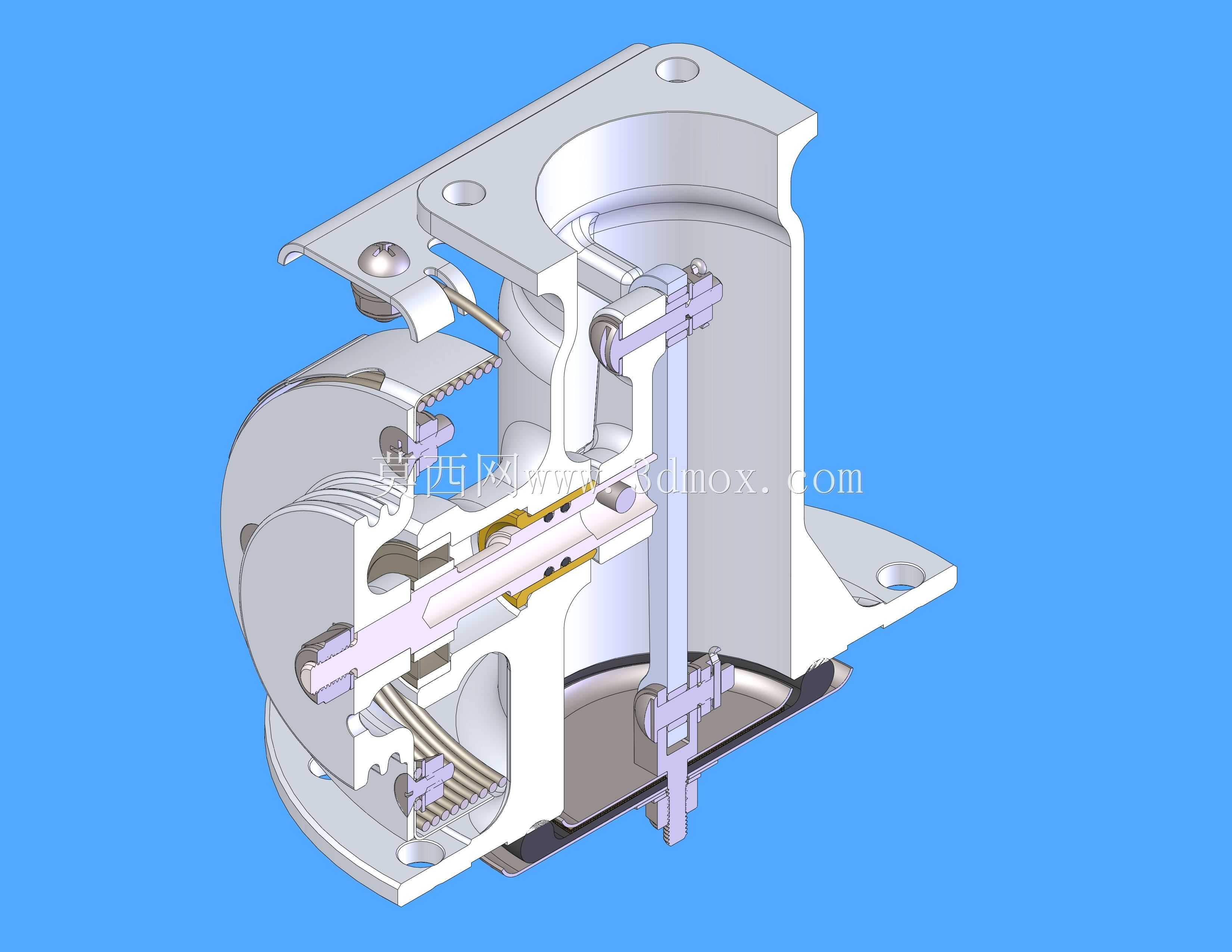

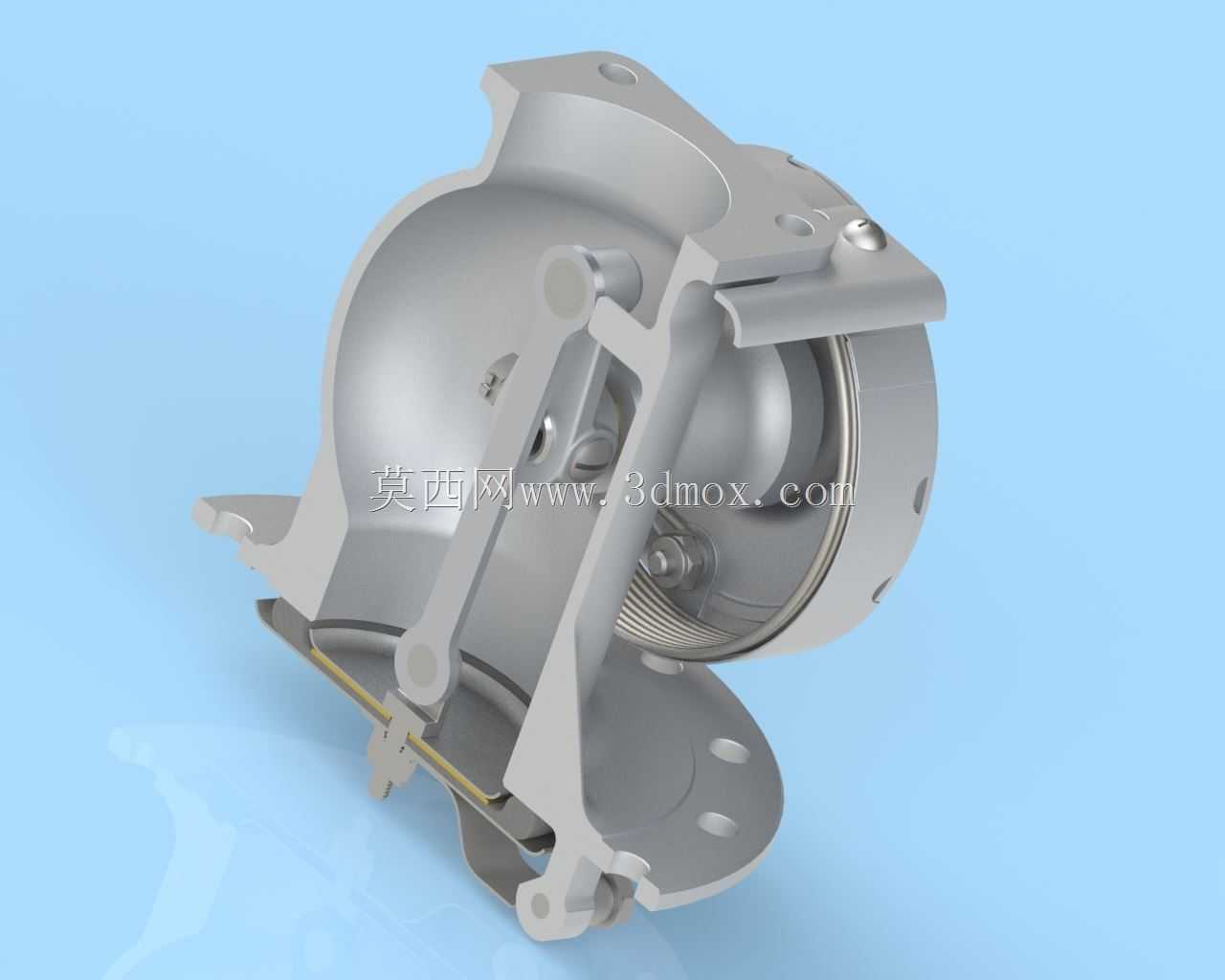

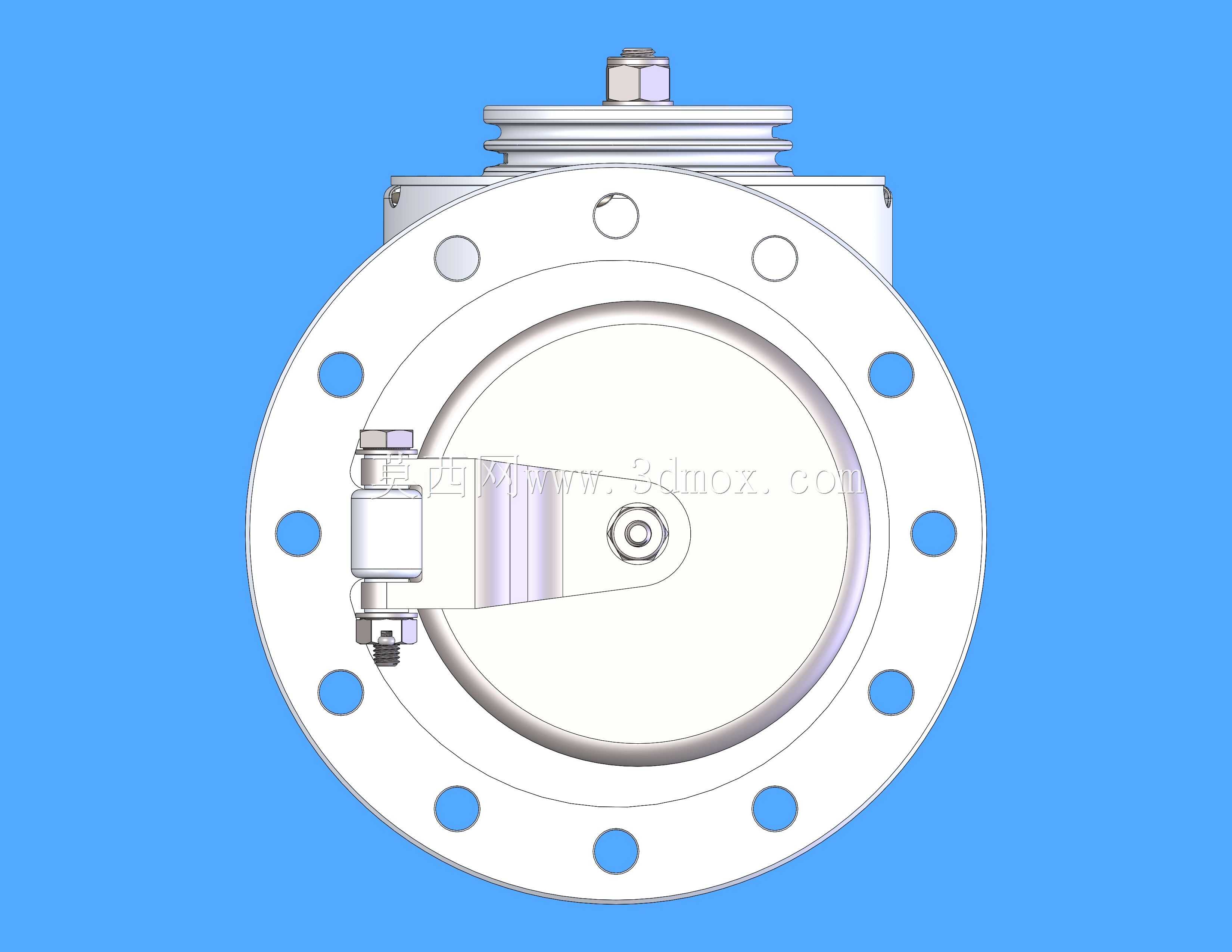

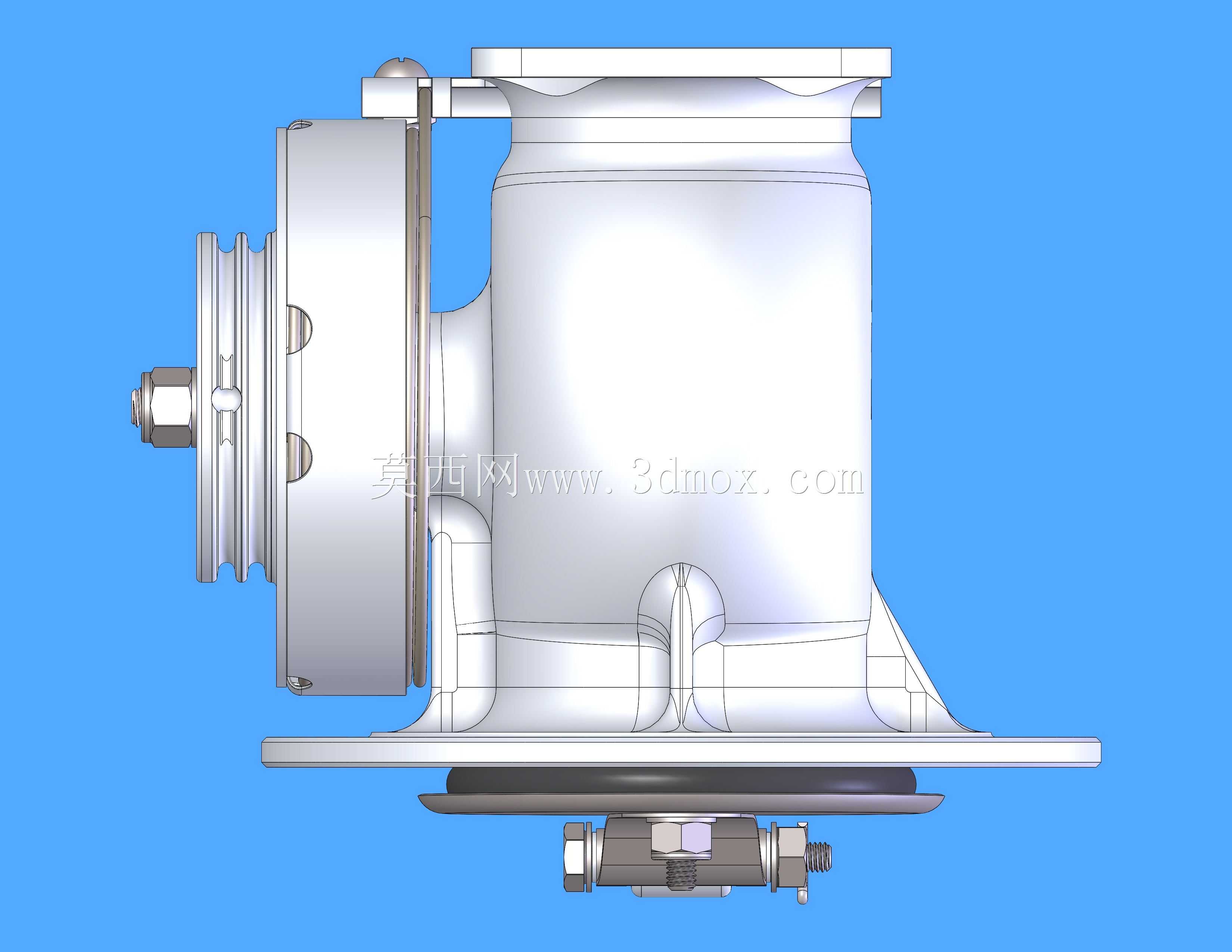

　　温度交变的工况下无渗漏；下方圆形法兰则可对接地面排放管路或者集油装置，法兰上的螺栓孔采用圆周均布设计，可适配不同角度的管路对接需求，避免安装时出现管路干涉问题。侧置的旋钮操作机构集成了弹簧复位结构，日常状态下弹簧预紧力推动阀芯压紧密封面，将阀腔完全封闭，操作时转动旋钮即可带动内部凸轮机构顶开阀芯，实现阀腔导通，松开旋钮后弹簧自动推动阀芯复位，无需额外操作即可恢复密封状态，这种设计可避免维护人员操作后忘记关阀导致的燃油泄漏风险，操作端还预留了保险孔位，可通过保险丝将旋钮锁定在关闭位置，满足航空设备的防误操作要求。阀体主腔体采用球形结构设计，相比传统的直角式排放阀，球形腔的流道更加顺畅，排放过程中燃油流动阻力更小，

　　可大幅缩短排空作业的时间，同时球形结构的承压能力更强，在油箱满油状态下，腔体内壁的应力分布更加均匀，不会出现直角位置的应力集中问题，可承受飞行过程中油箱内的压力波动，以及飞机姿态变化带来的燃油冲击载荷。材质搭配上，阀体与法兰主体采用高强度铝合金加工，在保证结构强度的前提下尽可能降低部件自重，适配航空设备对重量控制的严苛要求，阀芯、弹簧、螺栓等受力与密封部件采用不锈钢材质，可耐受航空燃油的长期腐蚀，同时避免不同金属接触产生的电化学腐蚀问题，延长部件的使用寿命，密封件采用耐高低温的氟橡胶材质，可适应高空-50℃到地面停机+70℃的温度变化范围，不会因为温度剧变出现密封件硬化、变形导致的渗漏问题。安装边界方面，

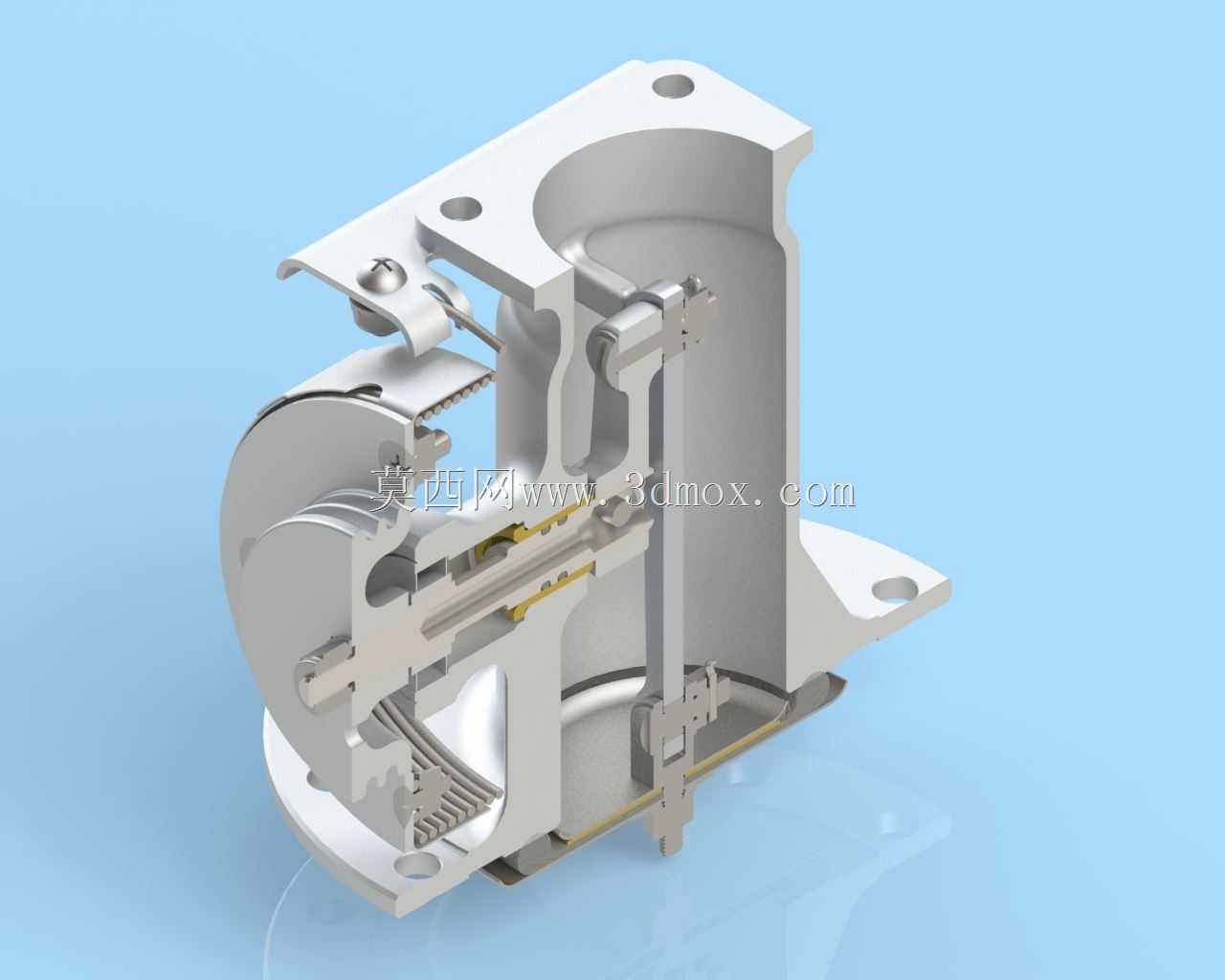

　　这款阀的整体高度控制在满足流道要求的最小尺寸，安装后突出油箱底部的高度较小，可避免飞机起降过程中地面杂物碰撞阀体外露结构，侧置的操作旋钮位置距离安装法兰面有足够的操作空间，维护人员佩戴防护手套也可轻松完成旋钮操作，不需要额外的专用工具，提升地面维护的效率。在实际应用场景中，这类排放阀除了日常维护的排空功能外，还可在应急情况下作为紧急泄放阀使用，当飞机出现燃油系统故障需要快速排油时，可通过操作机构锁定阀芯开启位置，实现燃油的快速排放，降低飞机着陆时的重量与火灾风险，阀体内置的滤网结构可在排放过程中阻挡油箱内的较大杂质进入阀腔，避免杂质卡滞阀芯导致的密封失效问题，同时也可防止排放过程中杂质随燃油喷出引发的安全隐患。从建模细节来看，这款模型完整还原了阀的所有零部件结构，包括法兰的螺栓孔倒角、密封槽尺寸、弹簧的节距与线径、旋钮的防滑纹理、连接钢索的固定结构，所有配合面的尺寸公差都按照航空零部件的加工要求设置，可直接用于结构干涉检查、维护操作模拟、安装工艺验证等场景，为相关设备的设计与维护提供准确的三维参考。
