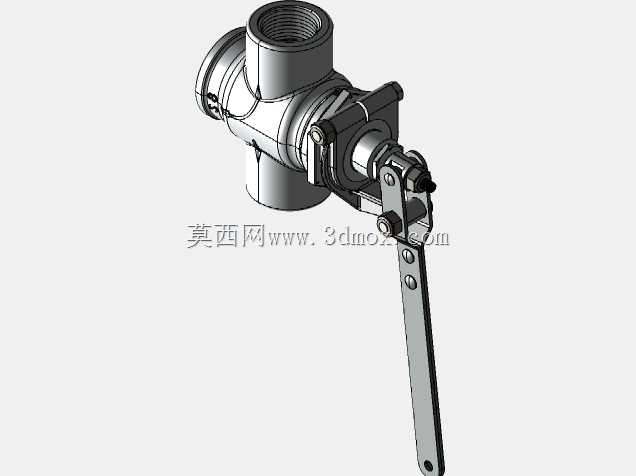

双引擎飞机寒冷工况机油旁通阀结构

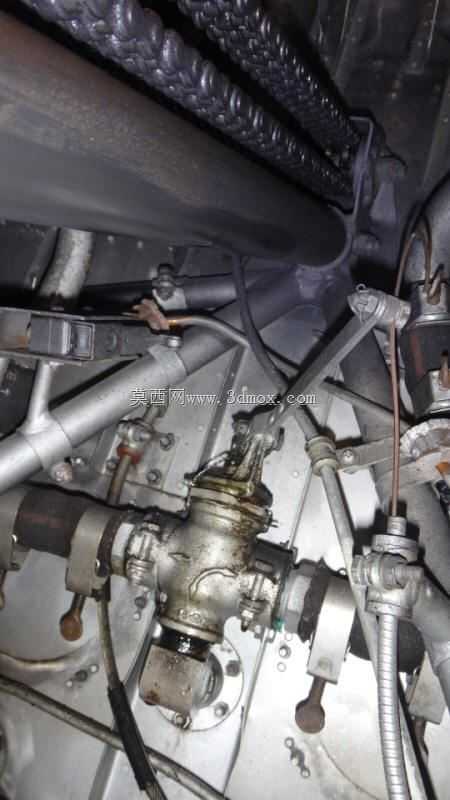

　　在通航固定翼飞机的润滑系统设计中，旁通阀是保障低温工况下油路通畅的核心部件，这款适配双引擎机型的机油旁通阀，主要针对高海拔寒冷区域的飞行场景设计，解决低温环境下机油黏度骤升导致的滤清器通流阻力过大、主油路供油不足的问题。从实际装机场景来看，该阀集成在机油滤清器与主油道的连接节点上，不需要额外设计独立安装支架，直接通过两端的外螺纹结构与油路管路对接，安装边界完全匹配现有双引擎机型的润滑管路布局，不需要对周边的管路走线、固定点位置做额外修改，可直接替换同规格的传统旁通阀部件。

　　从功能逻辑上看，该阀的核心作用是在冷启动阶段或者滤清器出现堵塞工况时，当阀前后的机油压差达到设定阈值，阀芯会克服内置弹簧的预紧力向侧方偏移，打开旁通通路，让未经过滤的机油直接进入主油道，避免发动机主轴承、连杆轴承等关键摩擦副出现干磨故障，待机油温度上升黏度下降、或者滤清器前后压差回归正常区间后，弹簧推动阀芯复位，切断旁通通流路径，让机油全部经过滤清器过滤后再进入各润滑点位，保障润滑系统的清洁度要求。

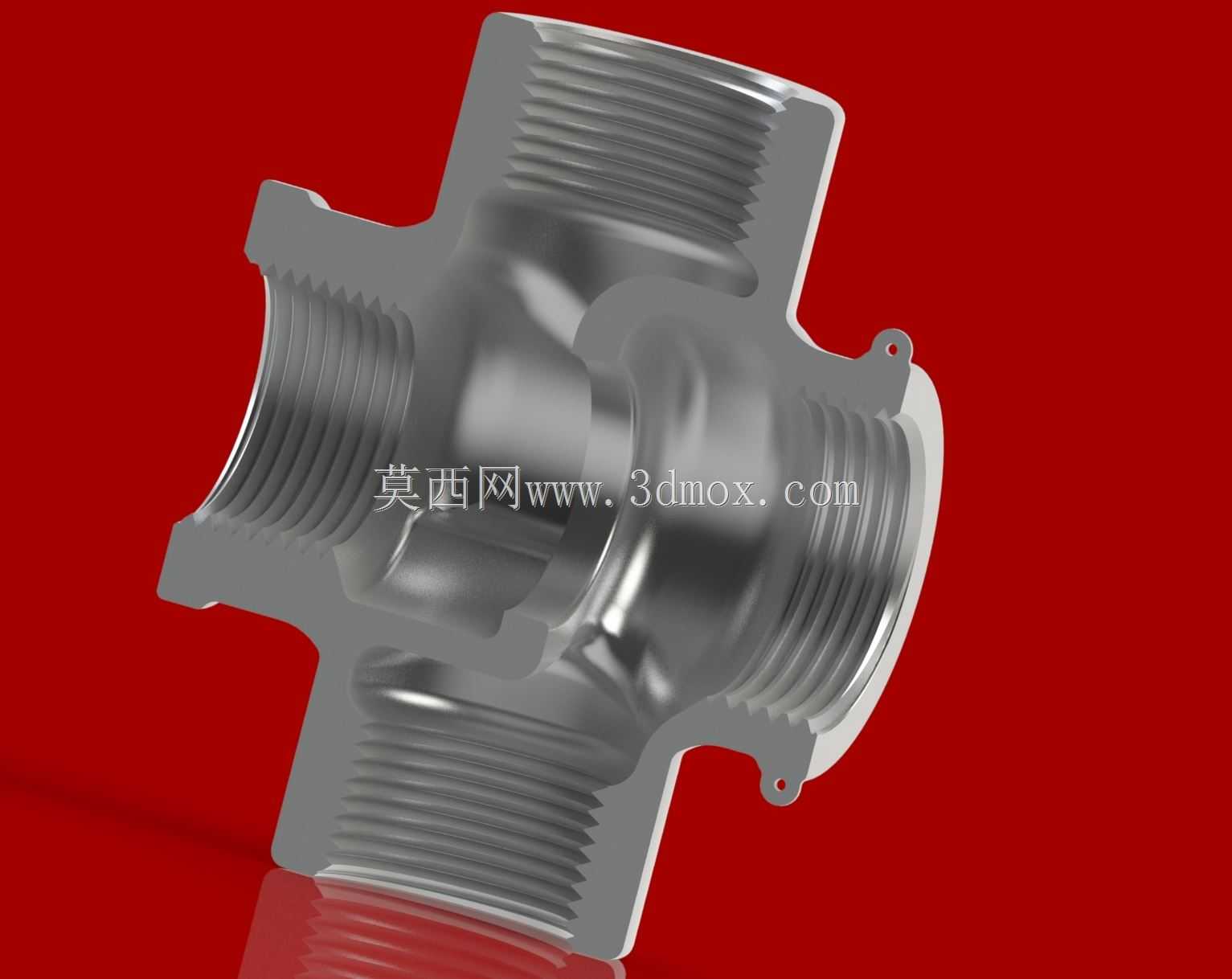

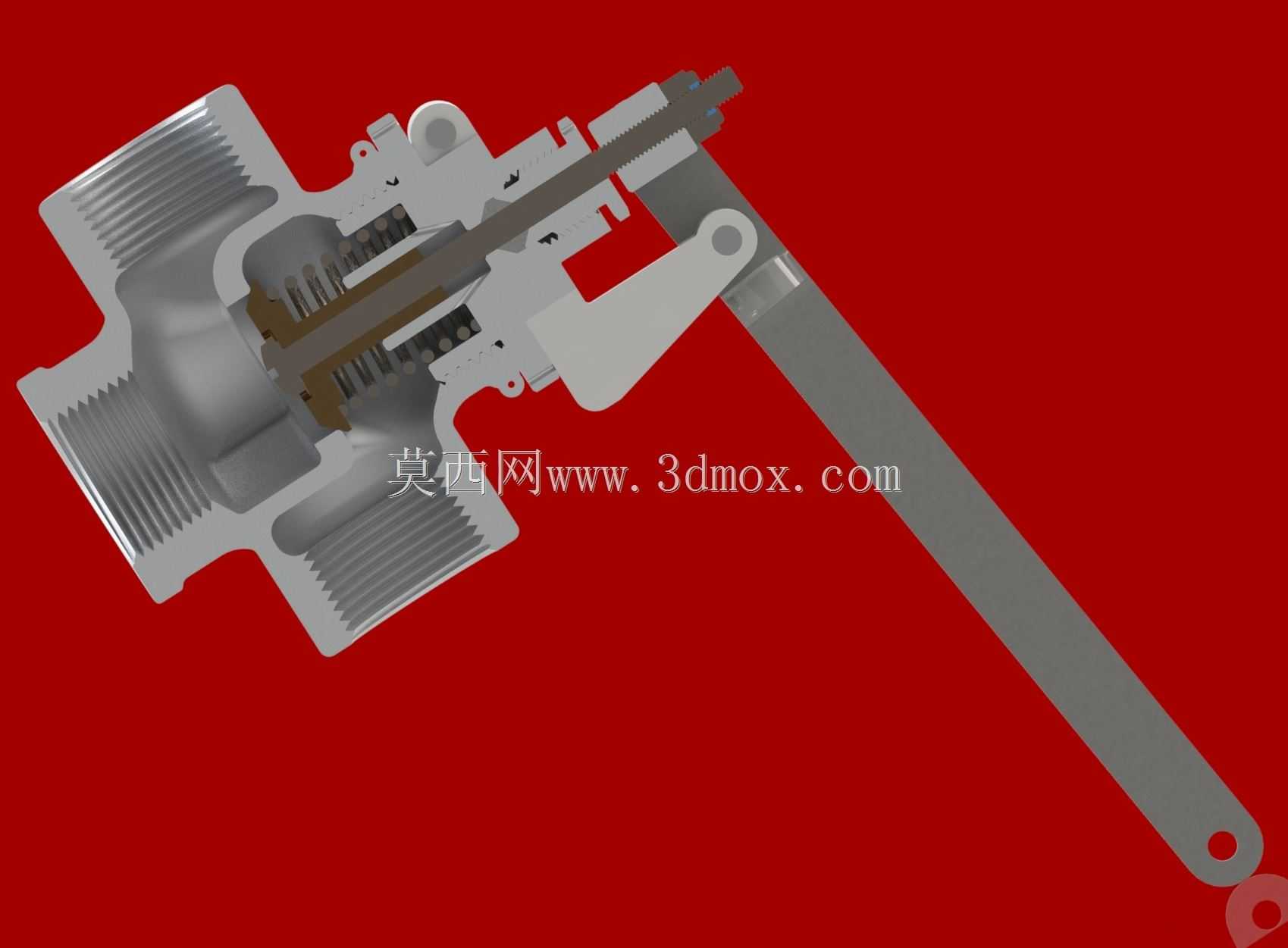

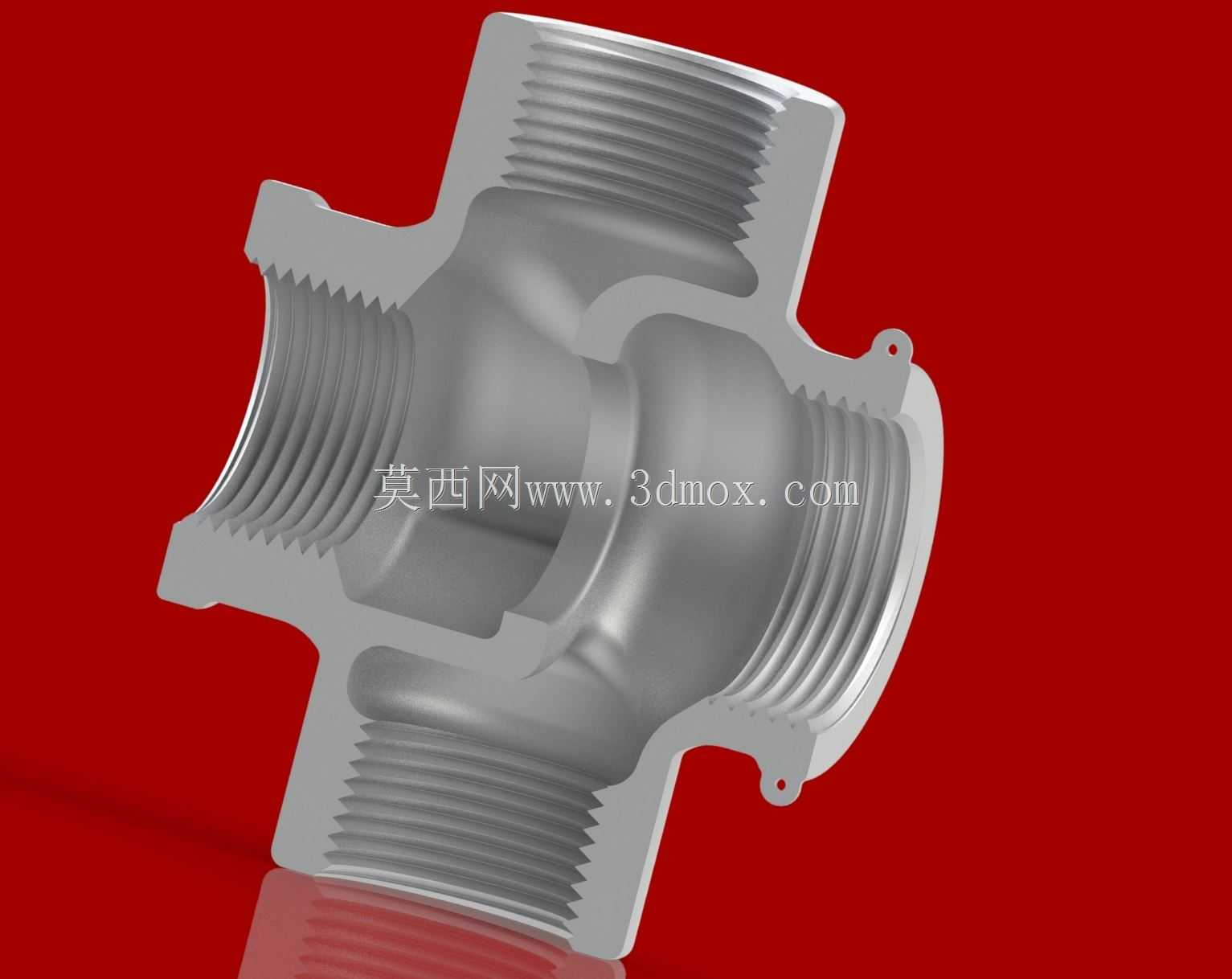

　　拆解其结构设计思路可以发现，整个阀组采用同轴式布局，阀芯与阀杆为一体化加工结构，减少了分体装配带来的同轴度误差，避免长期工作后阀芯出现卡滞问题。阀体内腔的流道做了圆弧过渡处理，没有直角突变结构，一方面可以降低机油通流时的阻力损失，另一方面也减少了流道内的机油滞留区域，避免长期使用后油泥沉积在阀腔内部影响阀芯动作灵敏度。内置的弹簧采用等节距圆柱螺旋弹簧设计，预紧力经过精准匹配，开启压差控制在厂家规定的合理区间，既不会因为开启压力过低导致机油长期不经过滤进入主油道，也不会因为开启压力过高导致冷启动阶段供油不足。

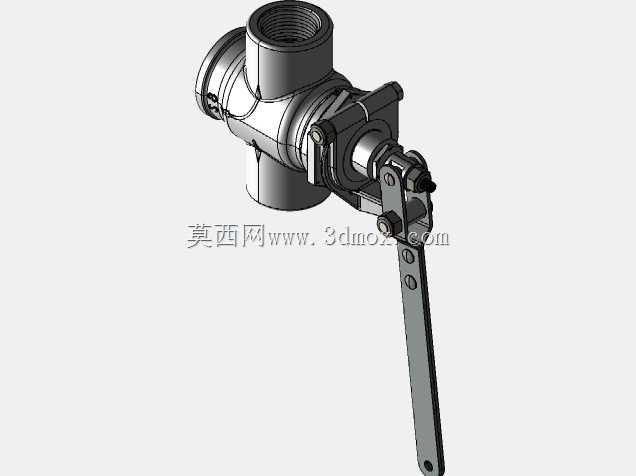

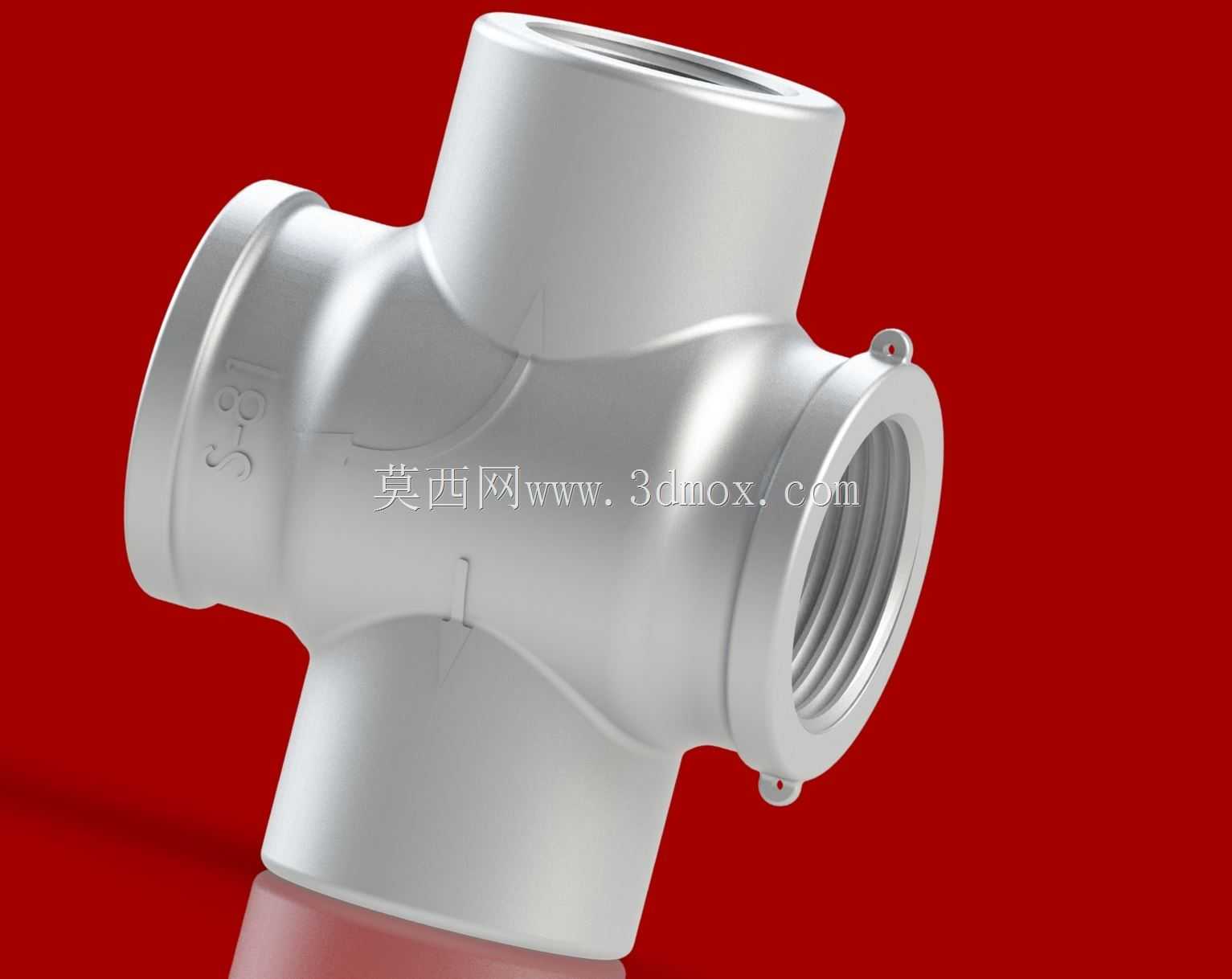

　　从外形尺寸与安装适配性来看，该阀整体为轴对称柱体结构，两端的连接螺纹采用航空管路标准的统一螺纹规格，密封端面设计有平垫圈安装槽，安装时不需要额外缠绕密封材料，依靠金属平垫圈的挤压变形即可实现端面密封，避免螺纹密封带来的密封胶碎屑进入油路造成污染。侧面的操纵摇臂结构用于地面维护时的手动泄压操作，维护人员不需要拆解阀件，只需要扳动摇臂即可手动顶开阀芯，释放润滑系统内的残余压力，方便更换机油滤清器或者开展油路检修作业。摇臂的转动角度做了机械限位设计，避免过度扳动导致阀芯行程超限损坏内部密封结构。

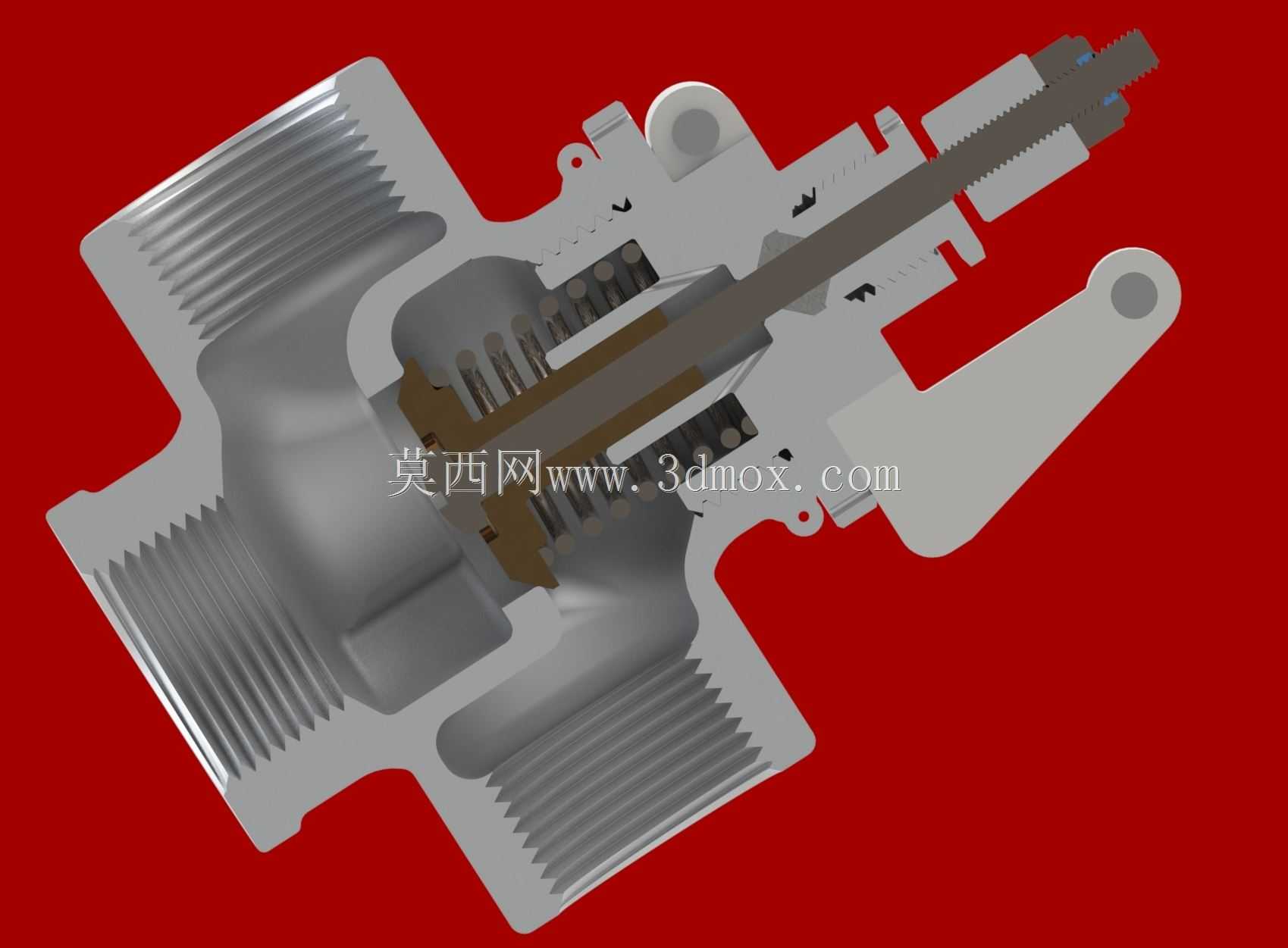

　　在细节设计上，阀芯与阀腔的配合间隙经过严格控制，既保证阀芯动作时无卡滞，又不会因为间隙过大导致正常工况下出现内泄漏问题。阀体外表面的散热鳍片结构并非多余设计，在飞行过程中迎面气流可以通过鳍片带走阀体内的部分热量，避免长时间大工况下机油温度过高导致弹簧刚度出现衰减，保障阀件的开启压力长期稳定。整个阀件的所有过流部件都采用耐机油腐蚀的金属材料加工，密封件选用耐高低温的航空橡胶材质，可以在零下数十度的低温环境下保持弹性，不会因为低温脆裂导致密封失效。

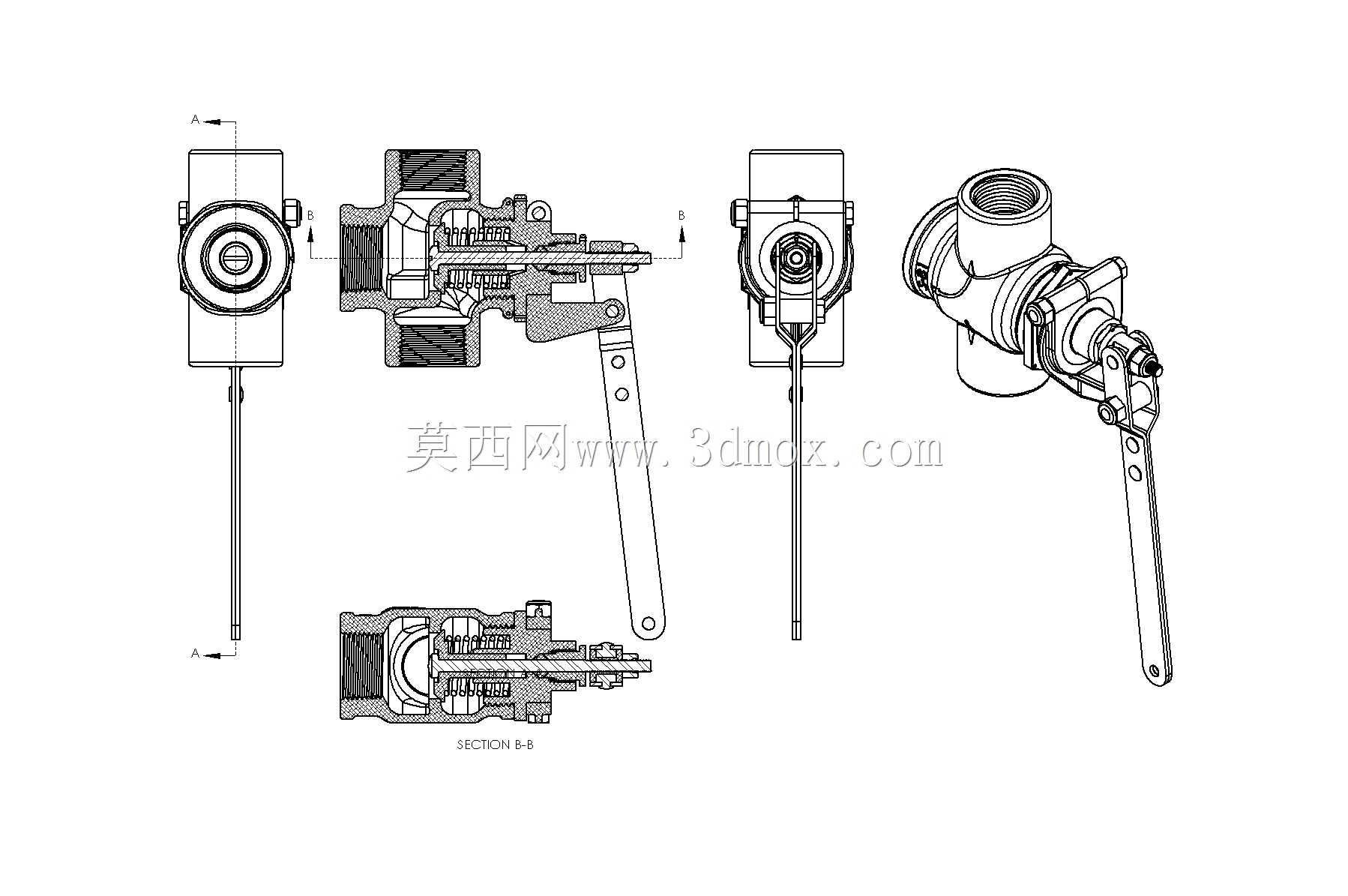

　　从实际使用的工况适配来看，该阀的通流能力经过匹配计算，在全开状态下的通流量可以满足发动机最大转速下的机油供油需求，不会因为旁通通路的通流面积不足导致主油道压力下降。阀件的整体重量控制在较低水平，不会给管路连接节点带来额外的振动载荷，配合管路的固定卡箍，可以有效吸收发动机运转时传递过来的振动，避免长期振动下出现连接松动、密封渗漏的问题。对于三维建模从业者而言，该模型完整还原了内部的弹簧、阀芯、密封件、摇臂等所有零件的装配关系，可直接用于航空润滑系统的原理演示、维护培训课件制作，也可以作为同类阀件设计时的结构参考，帮助设计人员快速理清旁通阀的结构逻辑与装配要点，减少前期方案设计时的重复建模工作量。
