道格拉斯客机座舱增压系统离心叶轮结构

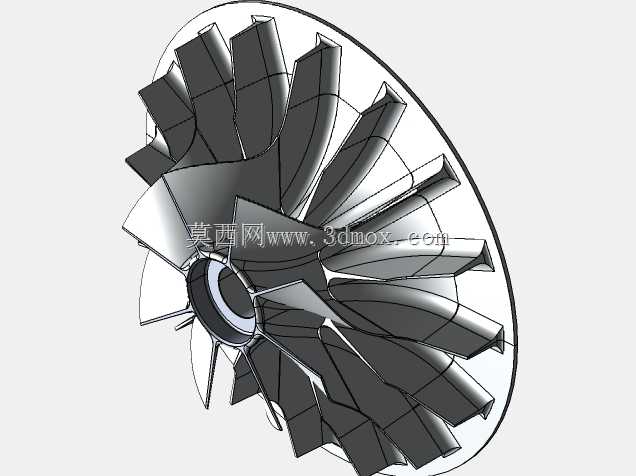

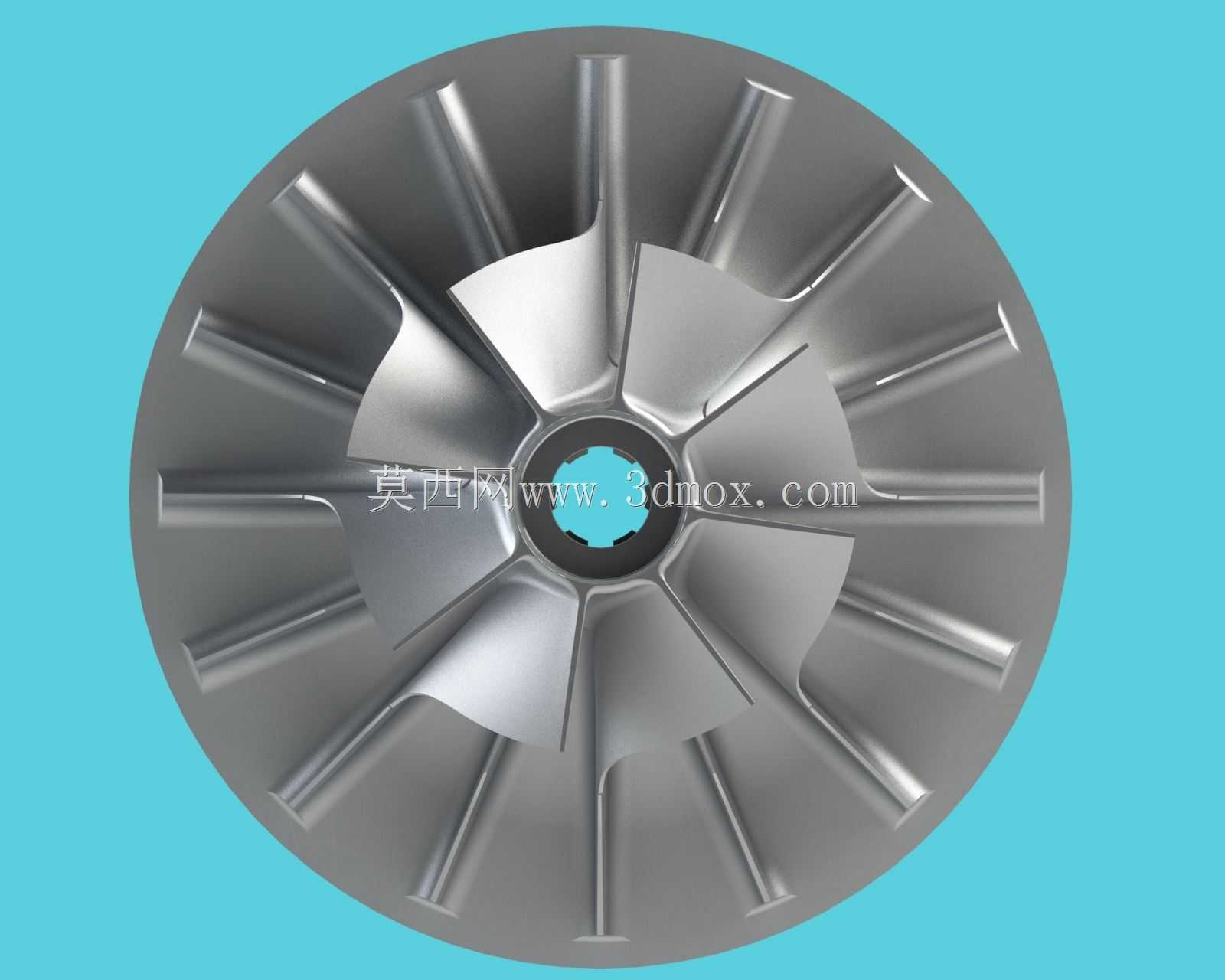

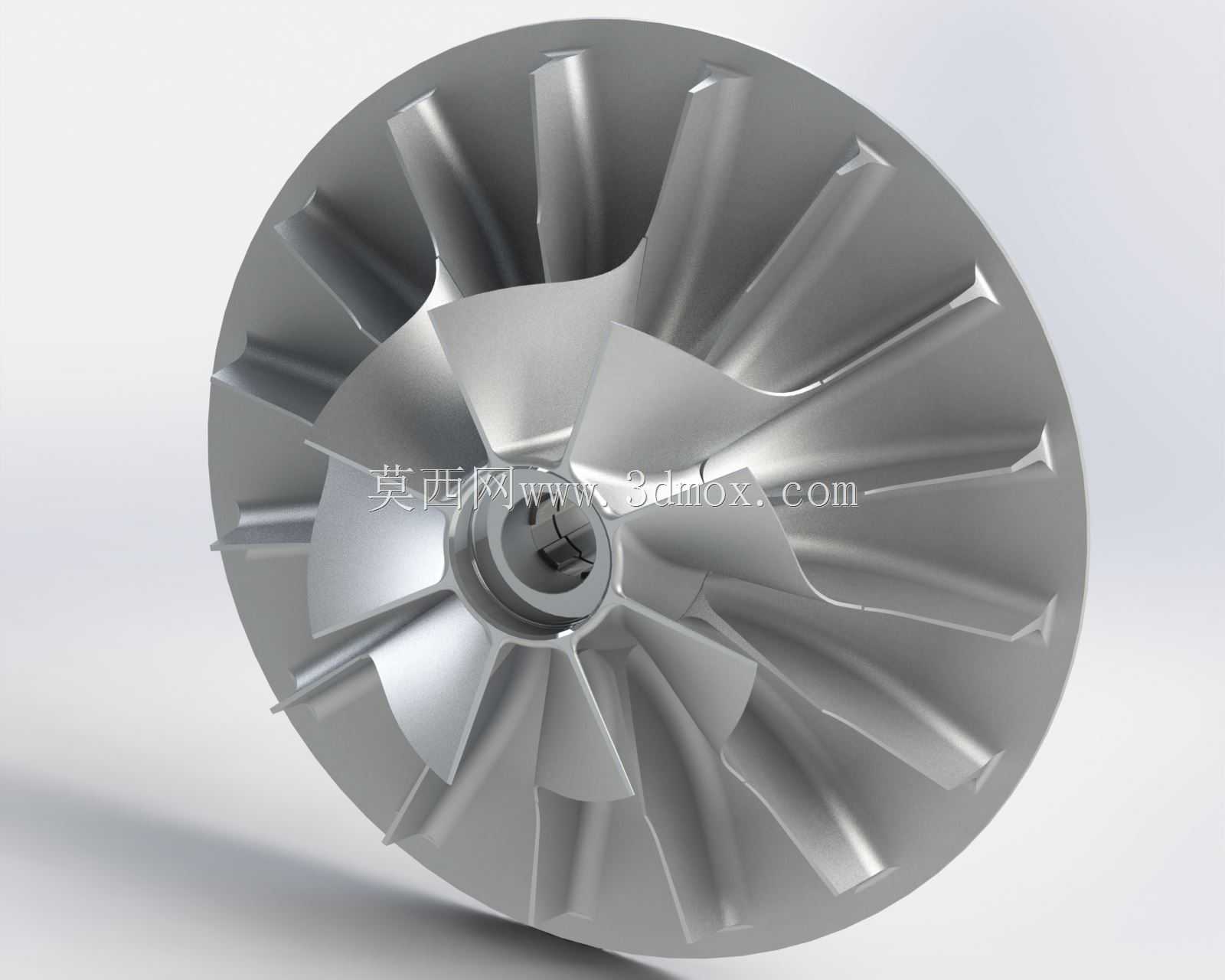

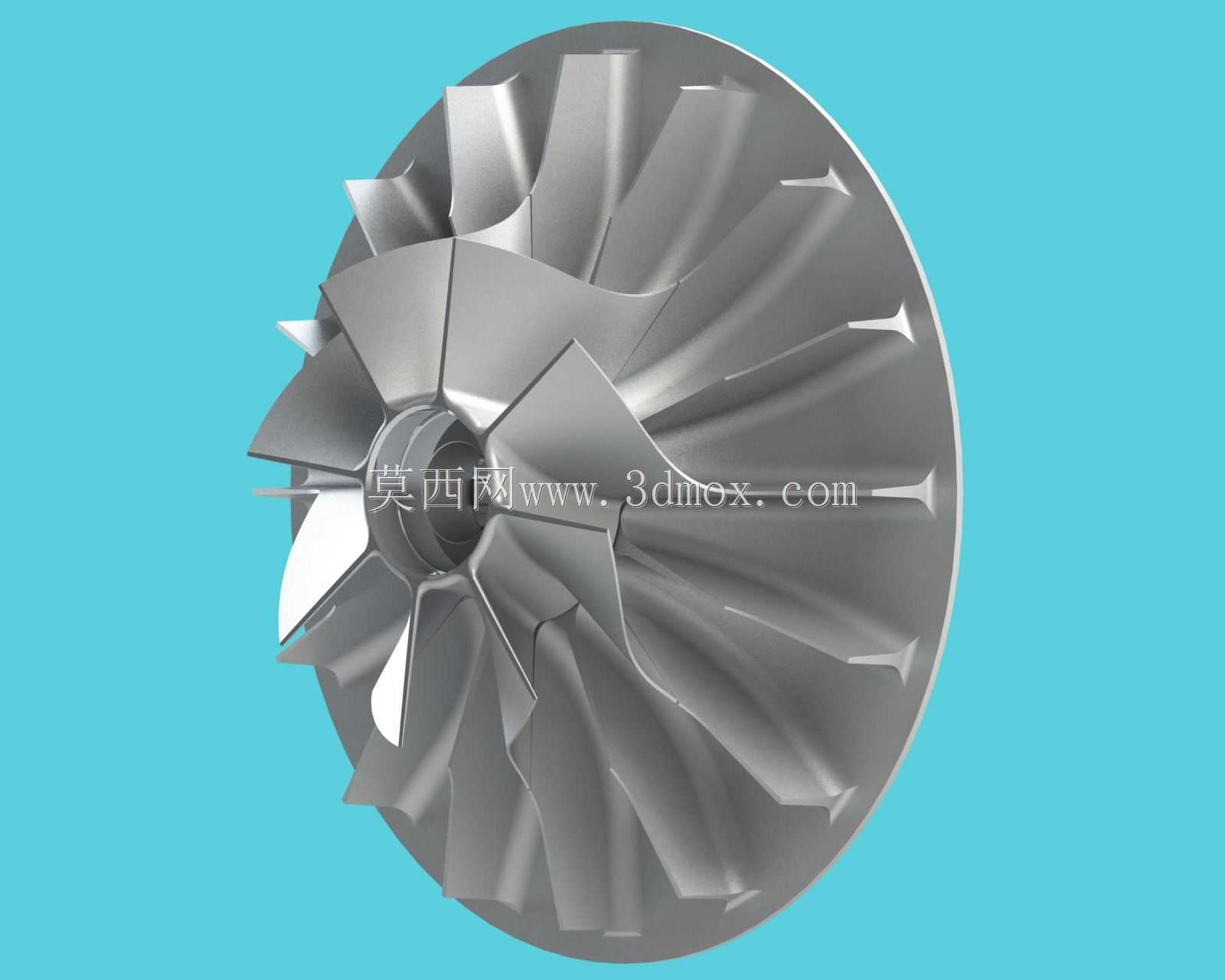

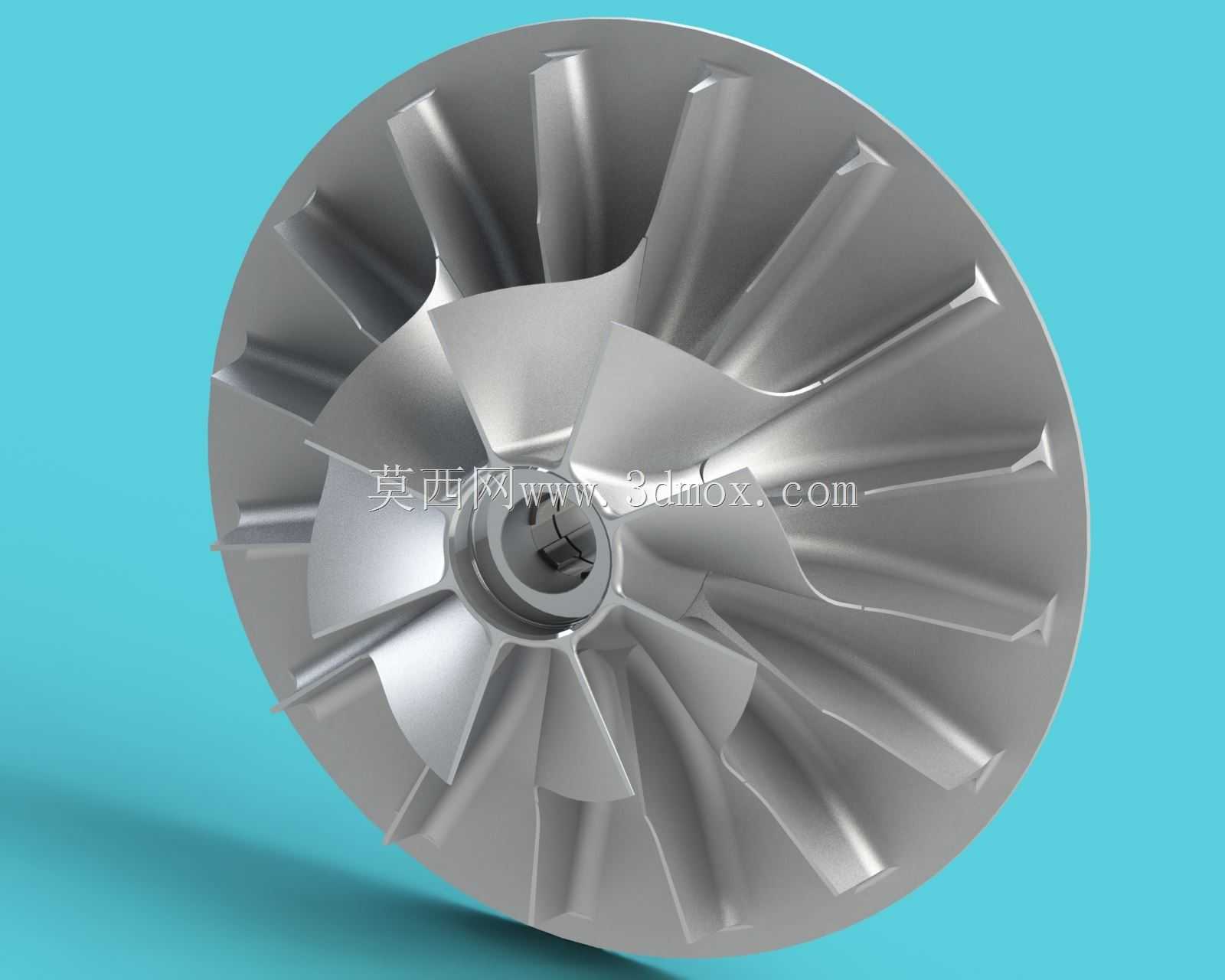

　　该叶轮作为座舱增压系统的核心做功部件，配套应用于C-118、DC-6、DC-7系列民用客机的环境控制系统回路中，直接承担客舱供气压缩、空调回路气流驱动的核心功能，在万米巡航工况下为密闭客舱持续提供符合压力、流量要求的增压空气，抵消高空气压低带来的缺氧、压差不适问题，同时为座舱空调换热回路提供稳定的循环气流动力，保障飞行过程中舱内环境的舒适性与压力稳定性。从结构设计逻辑来看，该叶轮采用长短叶片交错布置的三元流离心式结构，这种叶片排布方式能够有效降低叶轮入口处的气流阻塞效应，在相同轮径尺寸下提升进气通流能力，同时长短叶片的搭配可以抑制叶道内的气流分离，减少高速旋转时的涡流损失，提升压缩效率。叶片型线采用空间扭曲设计，

　　完全匹配气流从轴向进入、径向流出的流动轨迹，从叶轮入口的前缘位置到出口的后缘位置，叶片安装角沿径向平滑过渡，能够让气流在叶道内完成平缓的转向与加速，避免局部气流脱流带来的振动与效率损失。叶轮中心为带键槽的轴孔结构，轴孔与驱动轴的配合面设计有精准的定位止口，能够保证叶轮与驱动轴的同轴度，减少高速旋转时的不平衡量，键槽结构用于传递驱动扭矩，确保叶轮在额定转速下不会与轴发生相对转动，适配增压系统的直联驱动结构。从安装边界来看，叶轮的轮盘背面为平整的定位端面，安装时该端面与轴承座的定位面贴合，配合轴端的锁紧结构完成轴向固定，叶轮的外径尺寸与增压蜗壳的内壁型线保持均匀的间隙，既避免旋转时发生碰磨，又能减少间隙处的气流泄漏，保证压缩效率。

　　叶轮的叶片前缘做了圆滑倒圆处理，能够降低进气时的气流冲击损失，同时减少前缘位置的应力集中，提升高速旋转时的结构强度；叶片与轮盘、轮盖的连接位置采用大圆角过渡，避免应力集中导致的疲劳裂纹，满足航空部件长寿命、高可靠性的使用要求。在实际工况中，该叶轮的工作转速区间匹配航空活塞发动机的引气驱动转速，能够在不同飞行高度下通过转速调整输出对应的增压压力，当飞机处于地面停机状态时，叶轮可低转速运行完成座舱的预通风；当飞机爬升到巡航高度时，叶轮提升至额定转速，将外界低压空气压缩至符合座舱压力制度的压力值，经过下游的冷却、调压环节后送入客舱。设计过程中需要充分考虑叶轮的动平衡性能，所有叶片的重量偏差控制在极小范围内，轮盘的材质选用高强度锻造铝合金，

　　兼顾轻量化与结构强度，能够承受高速旋转时的离心载荷，同时具备良好的导热性，及时带走压缩过程中产生的热量。叶片的出口角度经过反复流场仿真优化，在保证压比满足要求的前提下，尽可能拓宽叶轮的稳定工作区间，避免在飞行工况波动时出现喘振问题，保障增压系统的工作稳定性。叶轮的入口处设计有平滑的导流弧段，能够引导来自进气道的气流均匀进入各个叶道，减少进气畸变带来的性能下降，轮盖侧的型线与叶片前缘完美贴合，形成封闭的流道，避免气流从叶顶间隙泄漏。在维护场景中，该叶轮作为增压系统的易检查部件，可通过观察叶片表面的积灰、磨损情况判断系统的工作状态，轴孔与键槽的磨损量超过阈值时需及时更换，避免因配合间隙过大导致的振动超标，影响整个增压系统的运行安全。
