道格拉斯C-47运输机APU排气套筒端结构

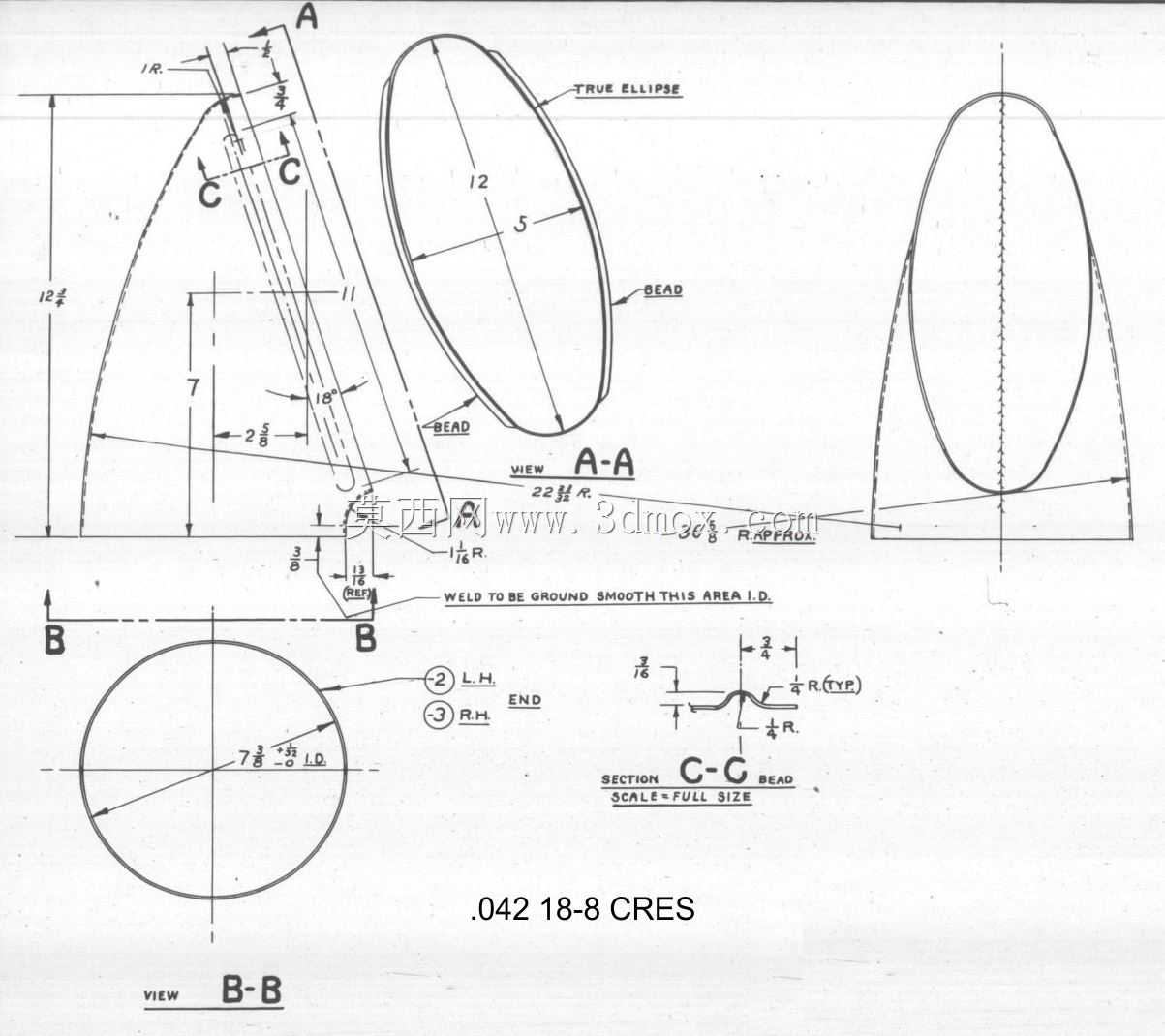

　　在通航及老式运输机的地面保障作业场景中，辅助动力单元的排气系统直接决定了地面怠速运转时的废气导流效率与周边热防护安全，本次呈现的排气套筒端正是道格拉斯C-47空中列车APU排气段的终端导流构件。这类构件安装在APU排气通路的最外端，核心作用是将APU燃烧室排出的高温废气按照预设角度导出机体，避免高温气流直接冲刷机身蒙皮、相邻机载设备以及地面作业人员，同时在飞行过程中还需兼顾排气阻力控制与外部气动流场的适配，避免排气段产生额外的紊流干扰尾翼操纵效率。从结构设计逻辑来看，该构件采用两半金属板冲压成型后拼焊的工艺方案，而非整体旋压或铸造成型，主要是适配老式运输机的维修替换需求——在野战机场或航材储备有限的运营场景下，

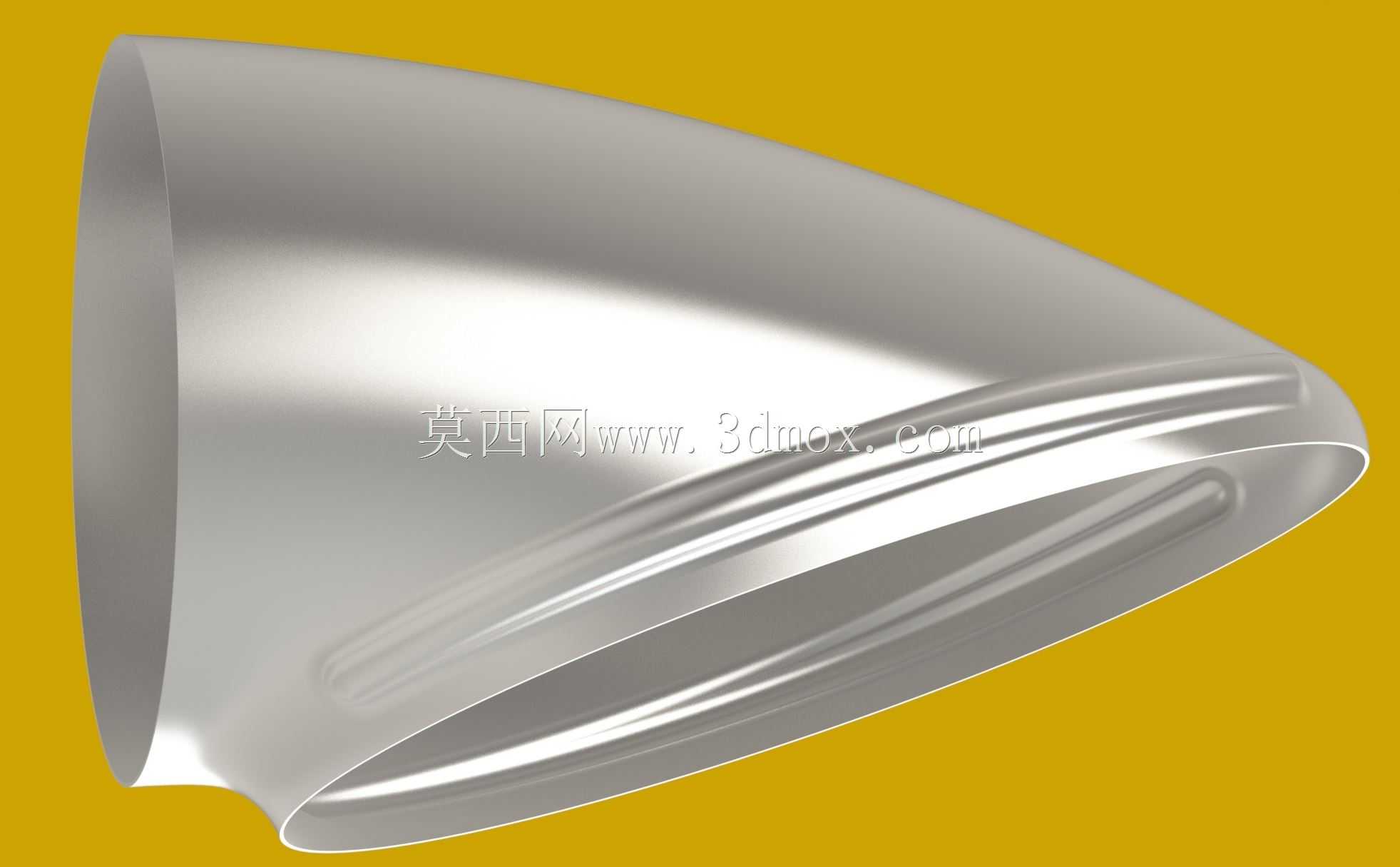

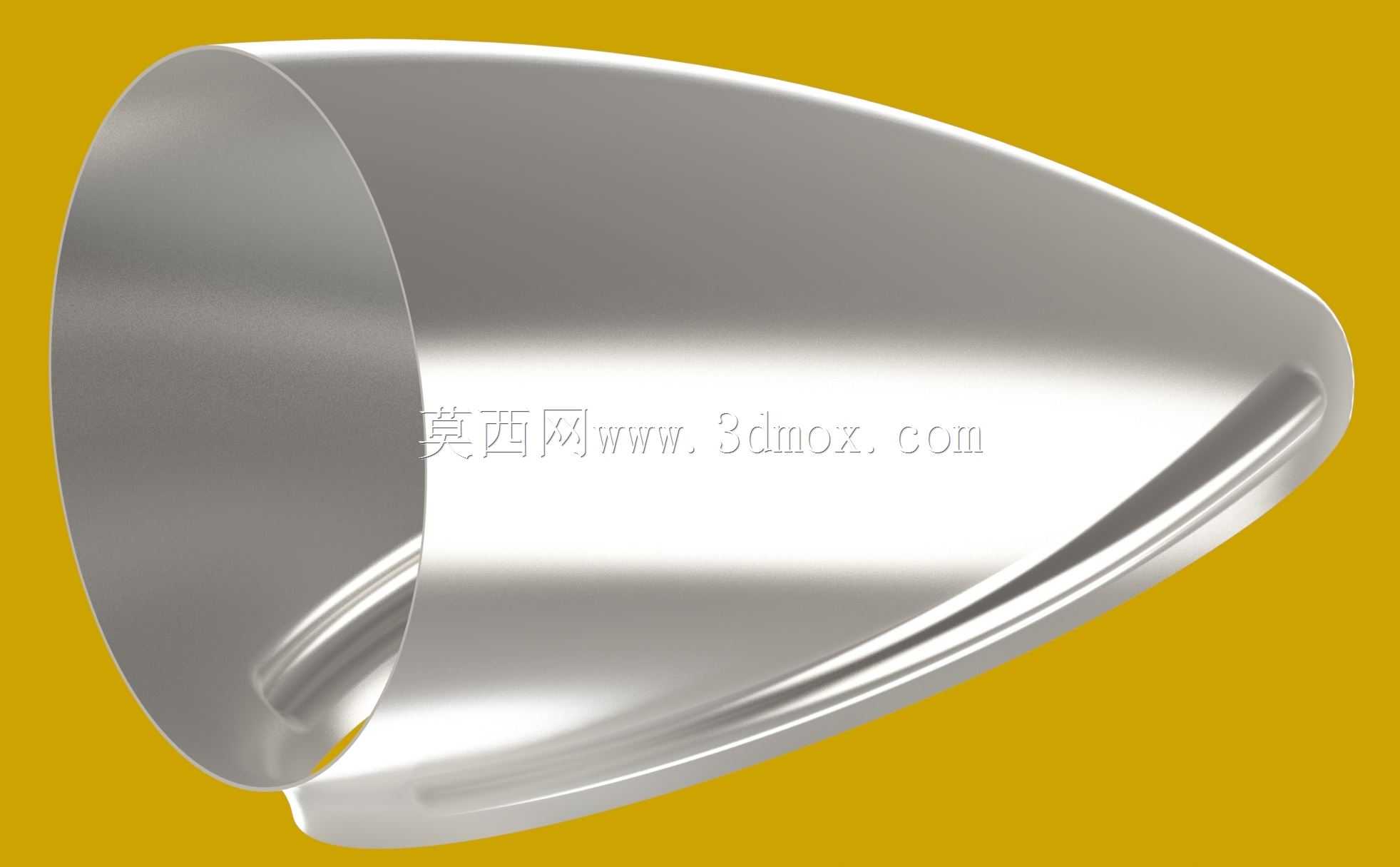

　　两半式结构可以通过常规钣金工艺完成局部修补，不需要大型成型模具就能快速制作替换件，大幅降低了运维阶段的配件获取门槛。套筒整体呈收敛锥状构型，大端对接APU排气管道的出口法兰，小端为废气排出口，锥面的收敛角度经过流场校核，既能够保证排气背压维持在APU正常工作的允许区间内，避免背压过高导致APU运转功率下降、排温超标，也能让排出的废气具备足够的喷射初速度，快速远离机体表面。构件内壁设置有沿轴向延伸的导流凸筋，这些凸筋并非加强结构，而是用于梳理排气气流的流向，减少锥段内部的气流涡旋，降低排气过程中的气动噪声，同时凸筋本身也能提升薄壁套筒的结构刚度，在高速排气冲击与机身振动耦合作用下避免薄壁结构发生共振开裂。从安装边界来看，

　　套筒大端的对接尺寸完全匹配C-47原有APU排气出口的安装法兰孔位，不需要对原有机体结构进行改装即可直接替换安装，套筒的轴向长度经过严格控制，伸出机身蒙皮的部分不会超出飞机原有地面维护的安全净距，也不会在飞行过程中与尾翼的活动舵面发生运动干涉。焊接接缝处采用连续满焊工艺，焊后进行打磨修形，保证整个套筒的外表面光滑过渡，减少飞行过程中的气动阻力，同时焊缝位置避开了排气气流的直接高速冲刷区，降低长期高温工作下焊缝出现热疲劳开裂的概率。在实际应用场景中，这类排气套筒端不仅承担废气导流的功能，还需要耐受APU启动阶段的热冲击——APU冷启动时，燃烧室排出的高温废气会在数秒内将套筒从环境温度加热到数百摄氏度，

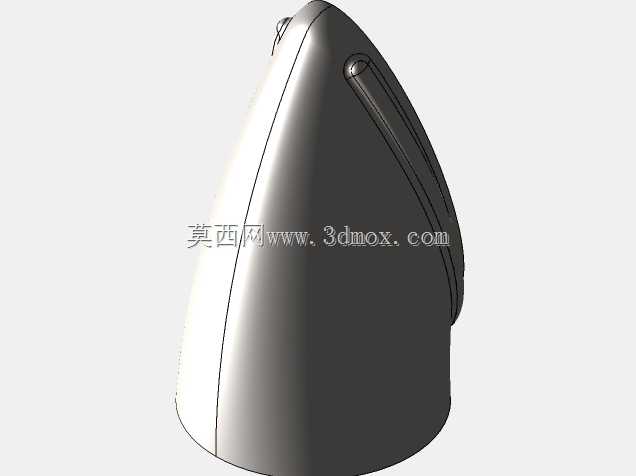

　　两半式结构的拼焊设计能够预留微量的热变形余量，避免整体结构在急冷急热的工况下出现变形翘曲。对于从事老式航空器修复、通航飞机辅助动力系统改装的结构工程师而言，这类构件的建模需要重点关注锥面的型面精度、两半拼接面的配合公差以及导流凸筋的成型弧度，任何型面偏差都可能导致排气流场紊乱，进而引发排气反流、局部过热等问题，直接影响APU的工作可靠性与地面作业安全。
