老式Lunkenheimer底漆输送泵结构

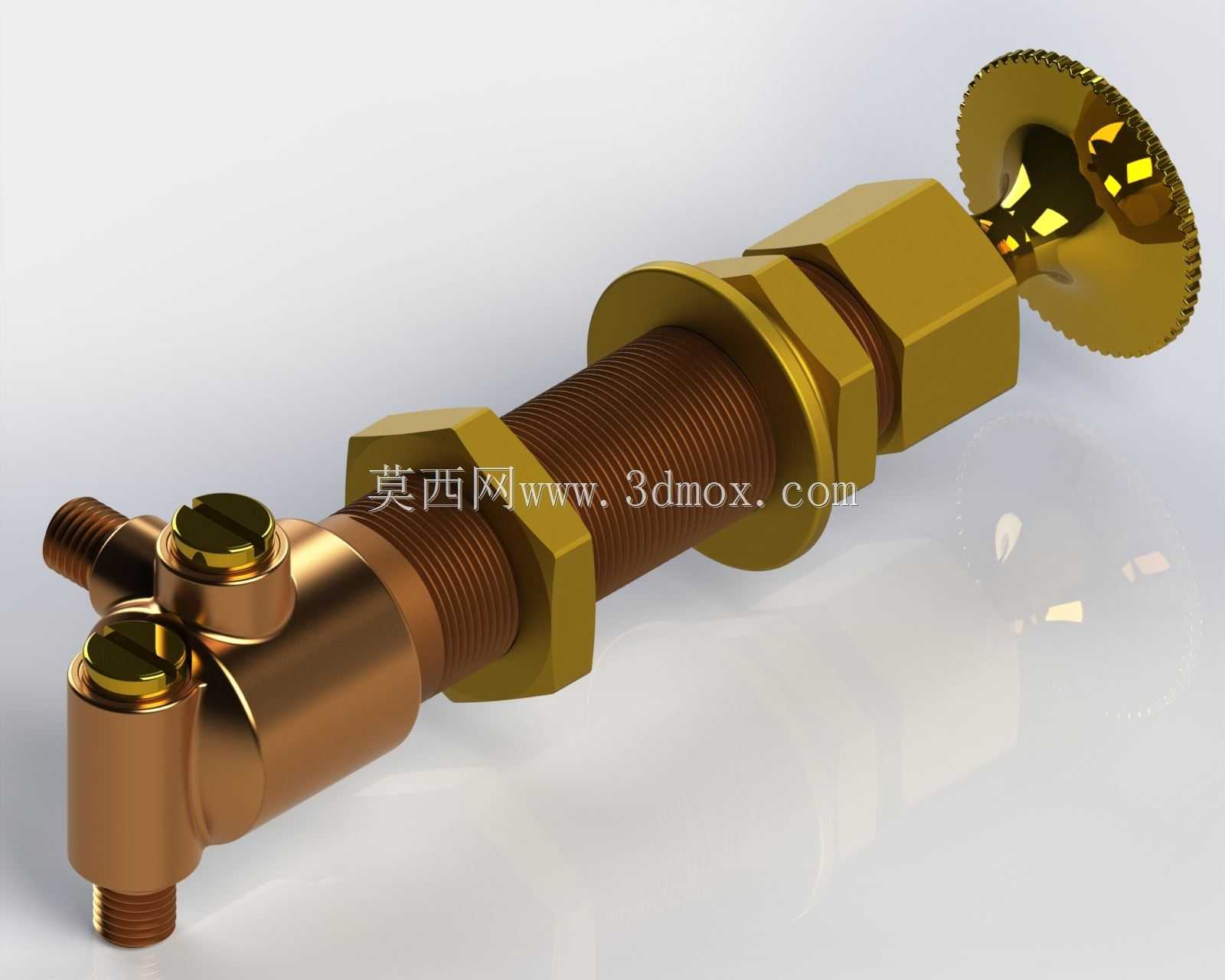

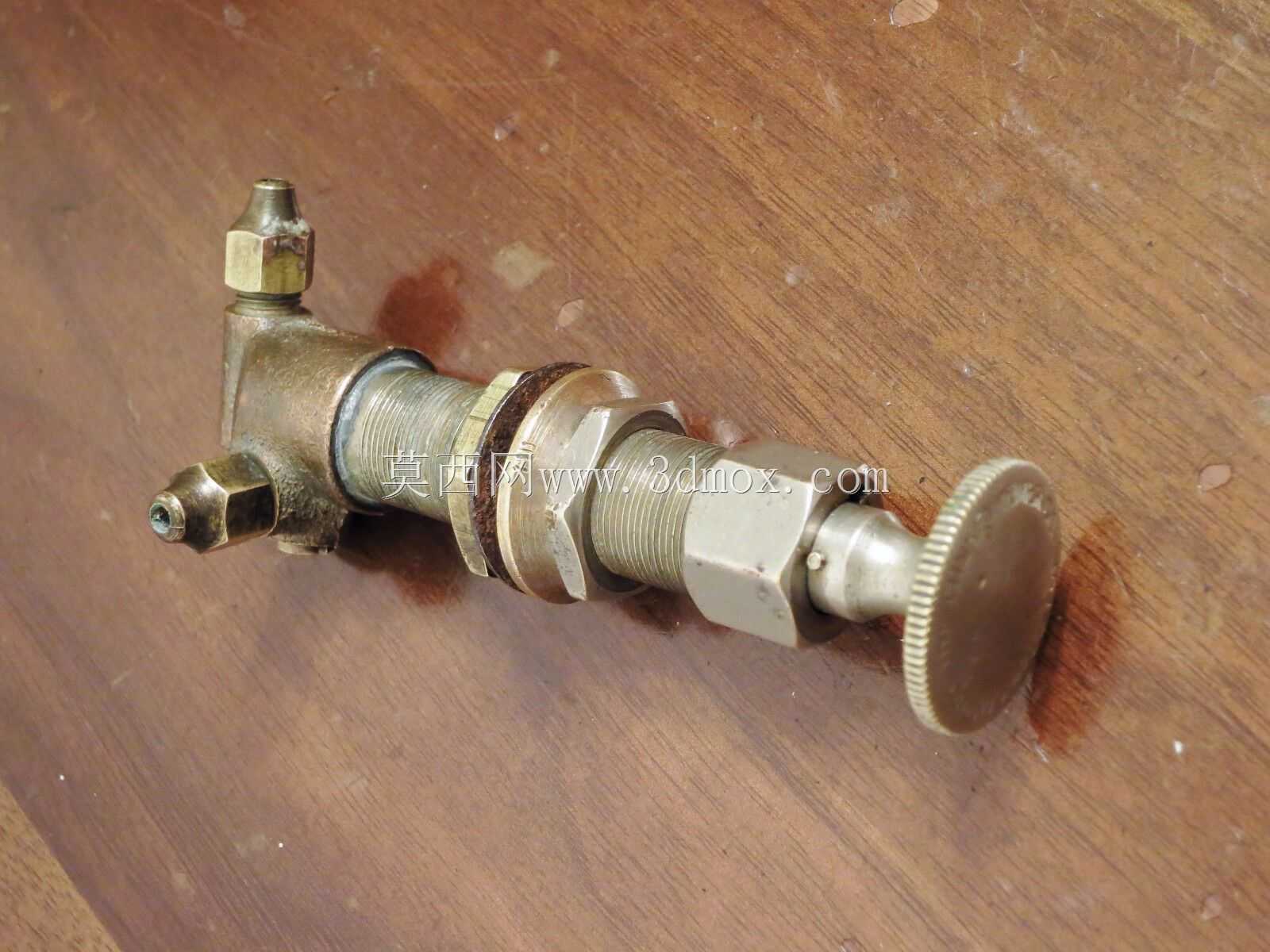

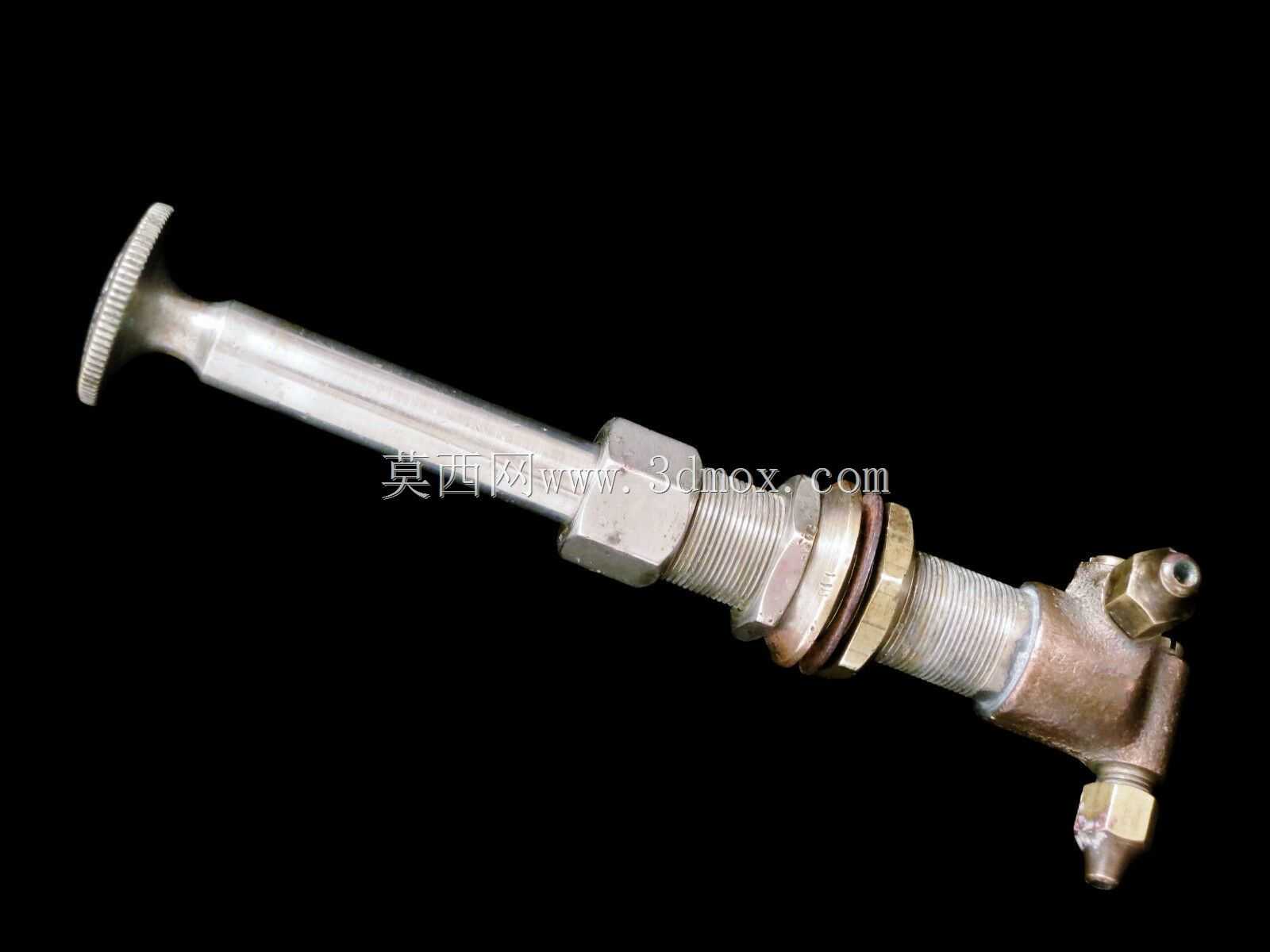

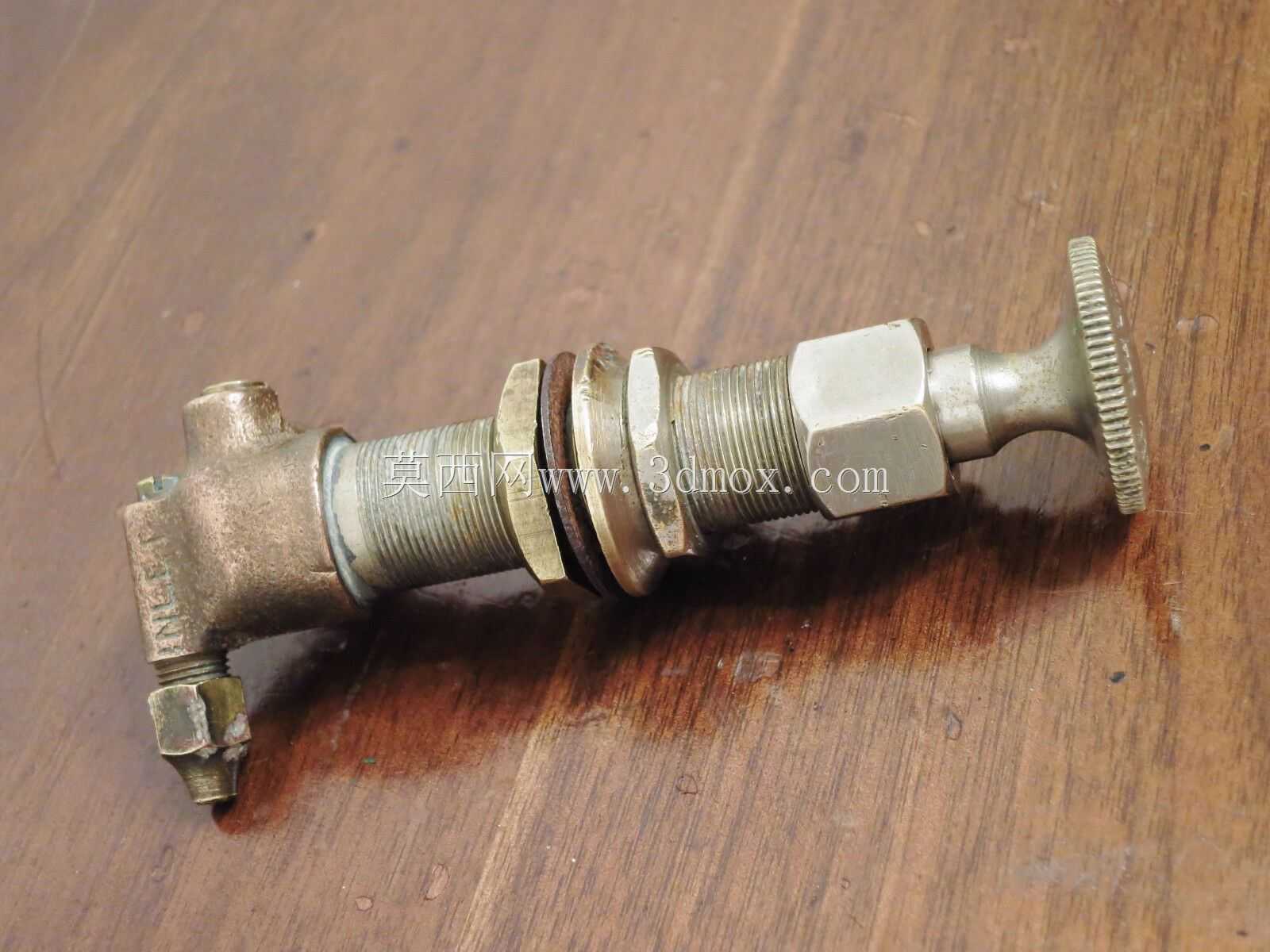

　　这款底漆泵本质是早期内燃机配套的手动引油辅助部件，主要应用在采用化油器供油的老式往复式发动机、早期赛车动力单元、小型固定式燃油动力设备上，核心作用是在发动机冷启动前，通过手动按压泵端的压盖，将低位油箱内的燃油输送到化油器油腔中，避免启动阶段因油路缺油出现多次拉拽启动绳、启动电机长时间空打损伤飞轮齿圈的问题，在低温环境下油路存油回流到油箱的场景下，这个部件的作用尤为突出。从结构设计来看，整体采用黄铜作为主体材质，一方面是因为早期燃油输送场景下黄铜的耐燃油腐蚀性能优异，长期接触含铅汽油、轻质燃油不会出现锈蚀剥落堵塞油道的问题，另一方面黄铜的切削加工性能好，在当年的机加工条件下可以轻松实现高精度的螺纹配合、密封面加工，

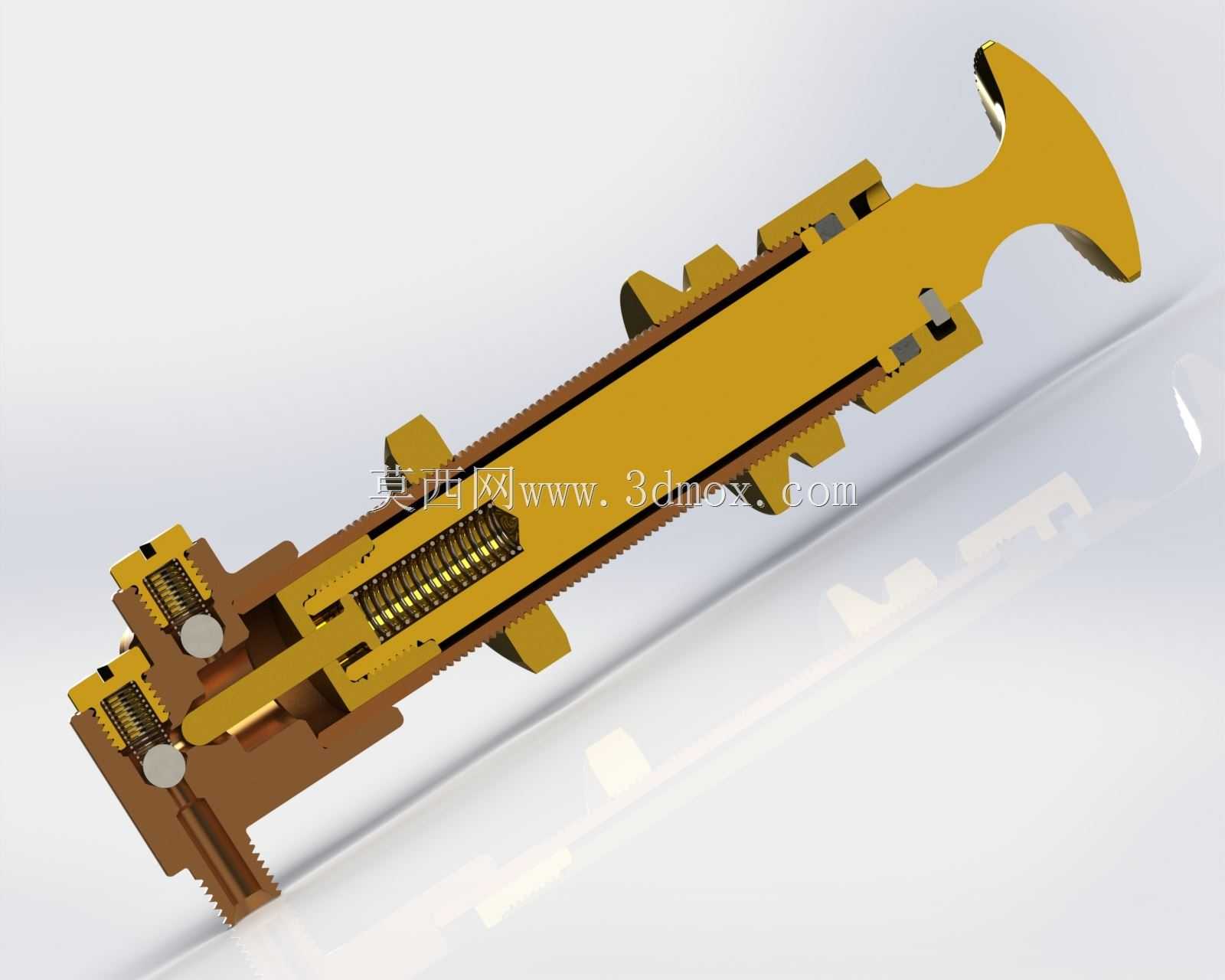

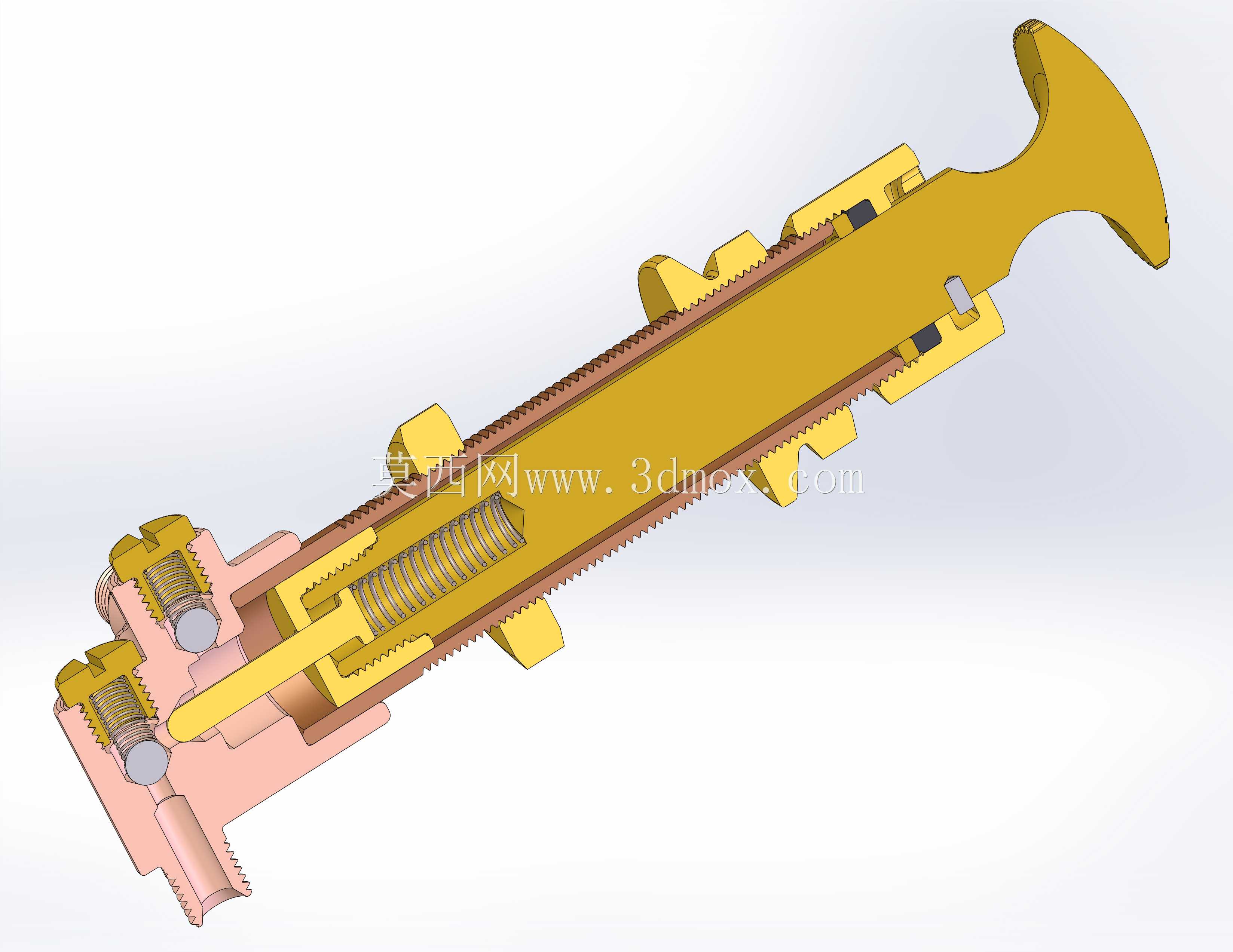

　　不需要额外做表面防锈处理就能满足长期使用需求。泵体的主安装段采用外螺纹结构，配套六角锁紧螺母，可以直接拧装在发动机缸体或者油路集成块的对应内螺纹安装孔上，安装时只需要在螺纹段缠绕适量密封麻丝或者耐油密封垫，拧紧锁紧螺母就能完成固定，不需要额外设计安装支架，整体安装边界非常紧凑，轴向总长度控制在120mm以内，最大外径不超过32mm，不会在发动机紧凑的舱体内占用过多布置空间，非常适合早期排量不大的单缸、双缸小功率内燃机的油路布局。泵体侧面设置了两个侧向外螺纹油口，分别对应进油和出油通路，进油口通过耐油铜管连接低位油箱，出油口通过管路连接化油器进油端，油道内部设计了单向阀结构，手动按压压盖的时候，出油侧单向阀开启、进油侧单向阀关闭，

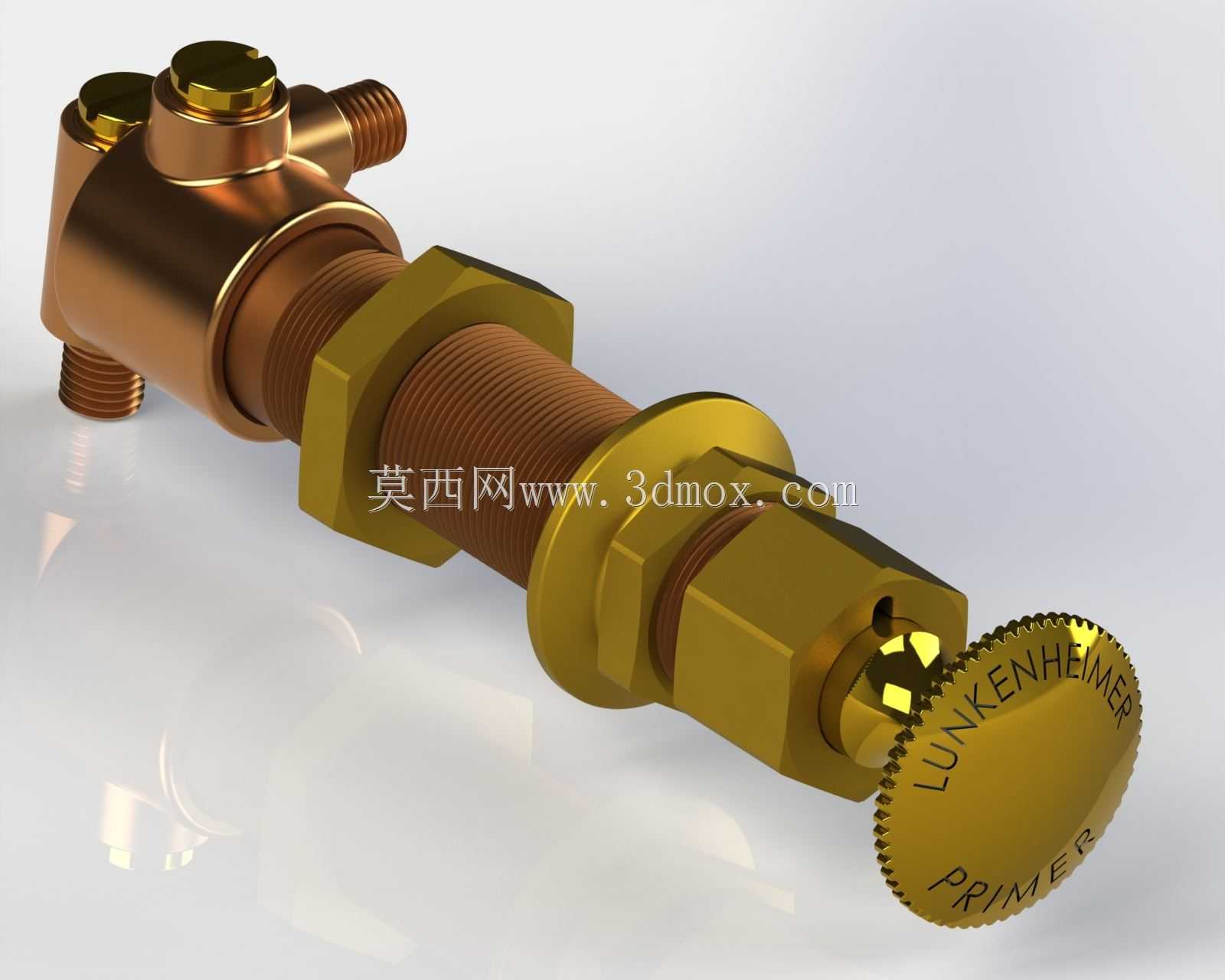

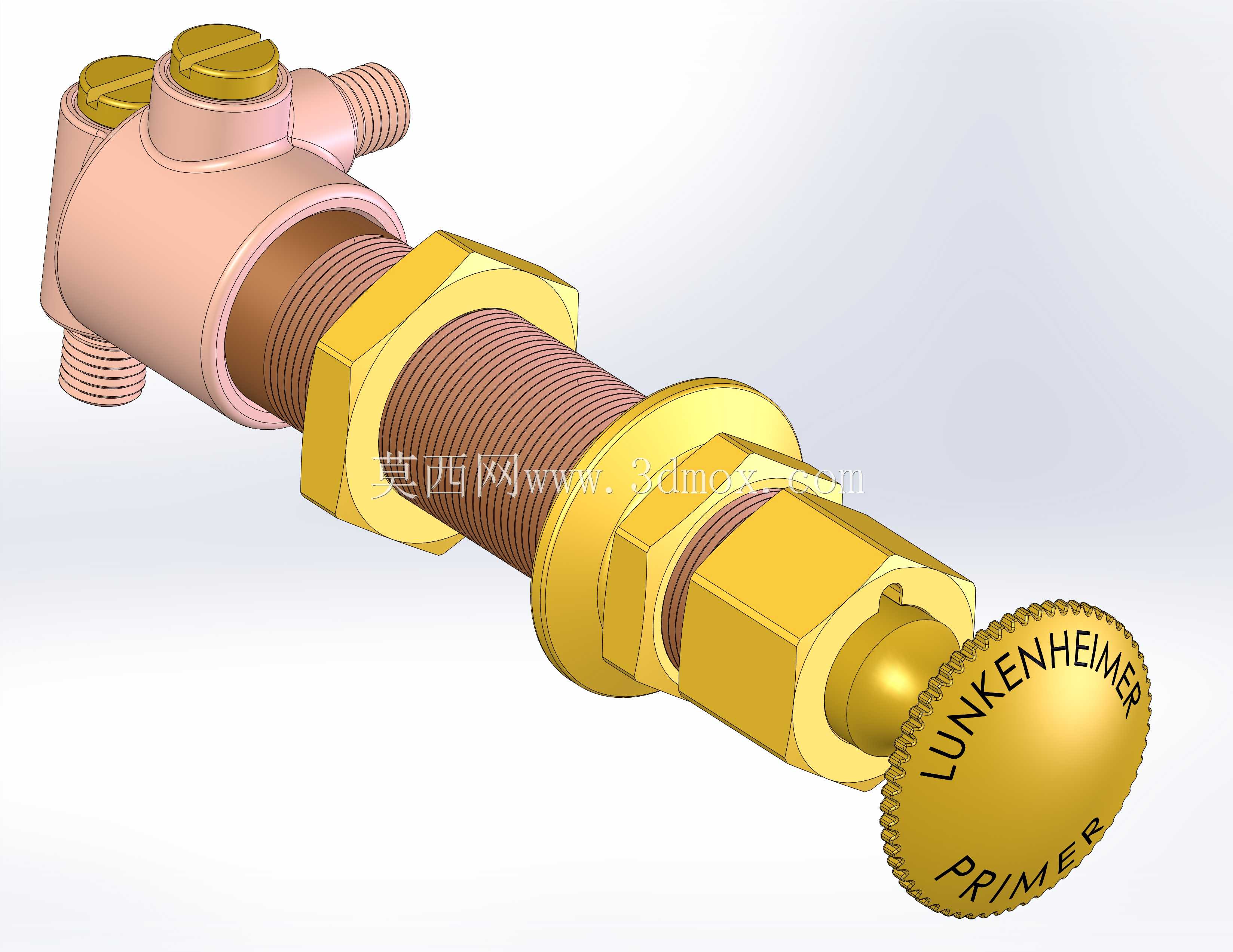

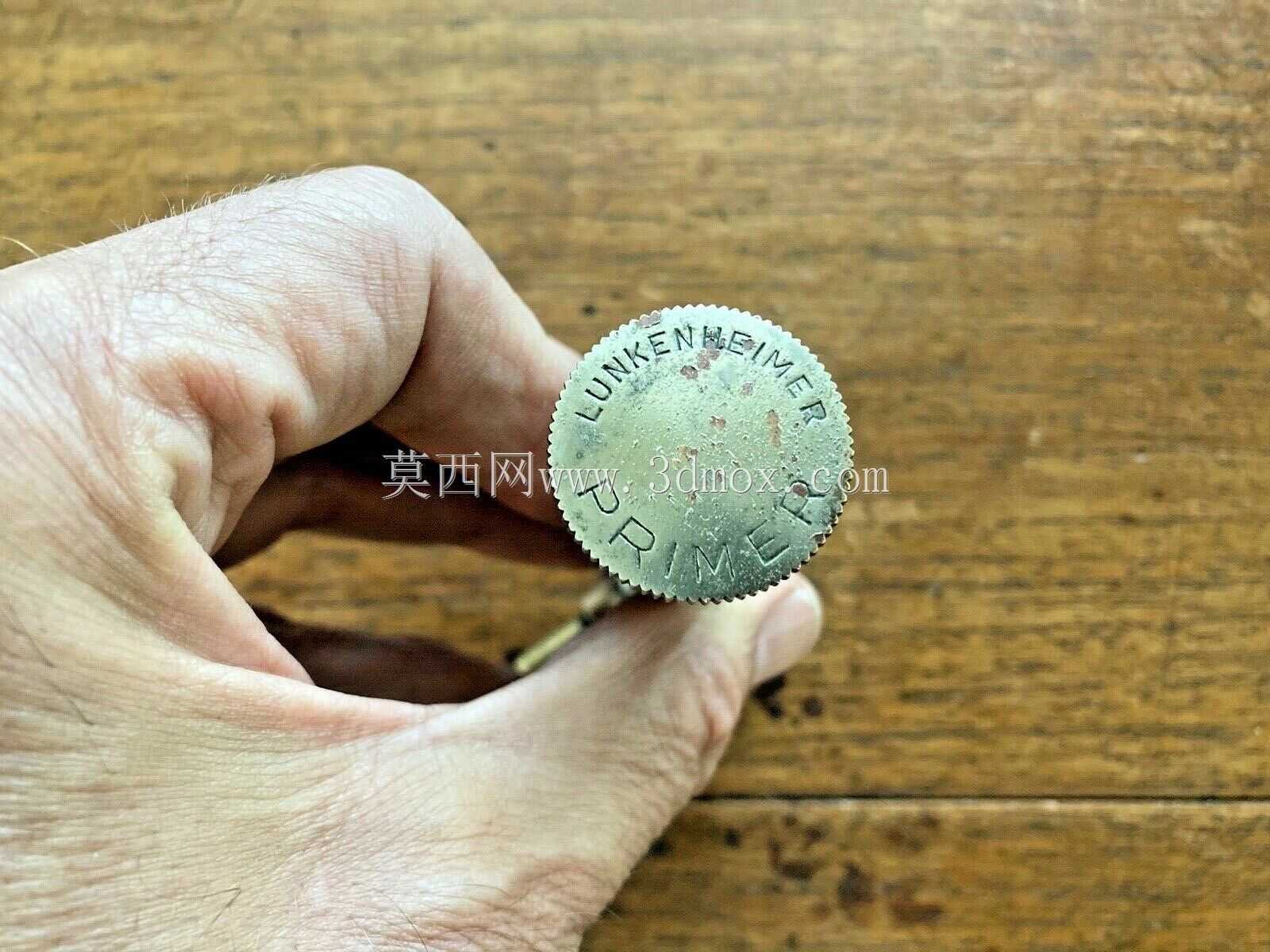

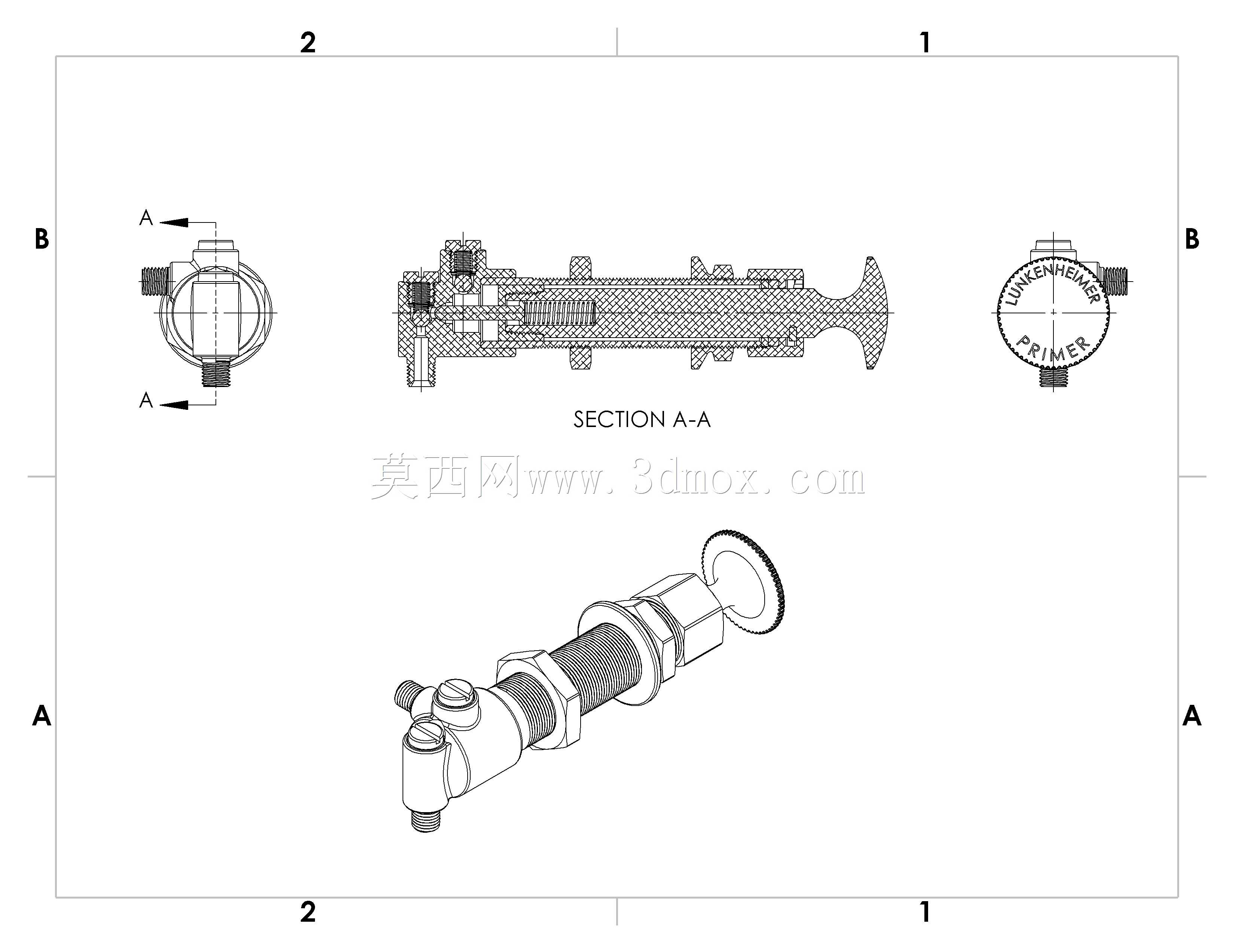

　　将泵腔内的燃油压送到化油器端，松开压盖的时候内置弹簧带动活塞复位，进油侧单向阀开启、出油侧单向阀关闭，将油箱内的燃油吸入泵腔，反复按压几次就能完成油路排气和充油，整个操作过程不需要额外工具，徒手就能完成。端部的压盖表面滚压了品牌标识和防滑齿纹，既可以在按压的时候增加摩擦力避免手打滑，也能通过标识快速识别部件型号和适配机型，压盖和泵杆之间采用间隙配合加耐油橡胶圈密封，避免泵油过程中燃油从配合间隙渗漏。泵体中间的螺纹调节段可以根据实际安装需求调整泵体拧入安装孔的深度，适配不同壁厚的安装基座，六角锁紧螺母在调整好安装深度后可以反向拧紧锁死，避免发动机运行过程中持续振动导致泵体松动移位、出现密封失效漏油的问题。从建模细节来看，

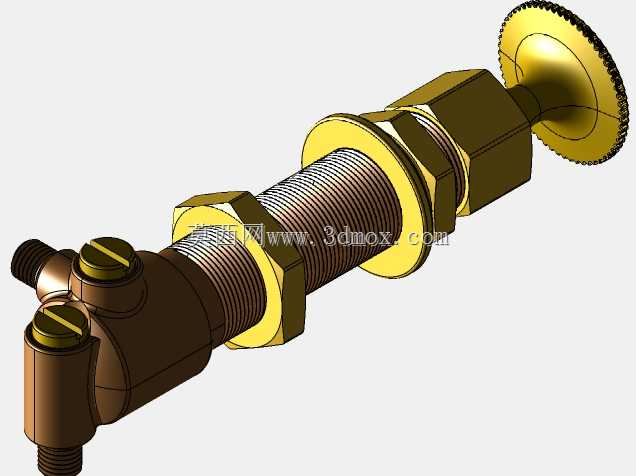

　　所有的螺纹特征都按照实际英制管螺纹的牙型参数还原，密封面的平面度、配合面的公差都按照实际机加工零件的要求做了对应处理，黄铜材质的表面质感区分了加工面和铸造面的差异，端部的滚花纹理、密封铜垫的压痕细节都做了还原，可以直接用于老式发动机修复的配件测绘、复古动力装置的结构展示、机械原理教学的演示模型使用。在实际选型适配的时候，需要注意这款泵的供油流量不大，只适合启动阶段的引油使用，不能作为持续工作的燃油输送泵使用，安装时要保证泵体的安装角度尽量保持压盖端朝外，方便手动操作，两个侧油口的连接管路要避免出现过度弯折，保证油道通畅，密封配合面不要涂抹过多密封胶，避免多余的胶料挤入油道堵塞内部的单向阀，导致泵油失效。
