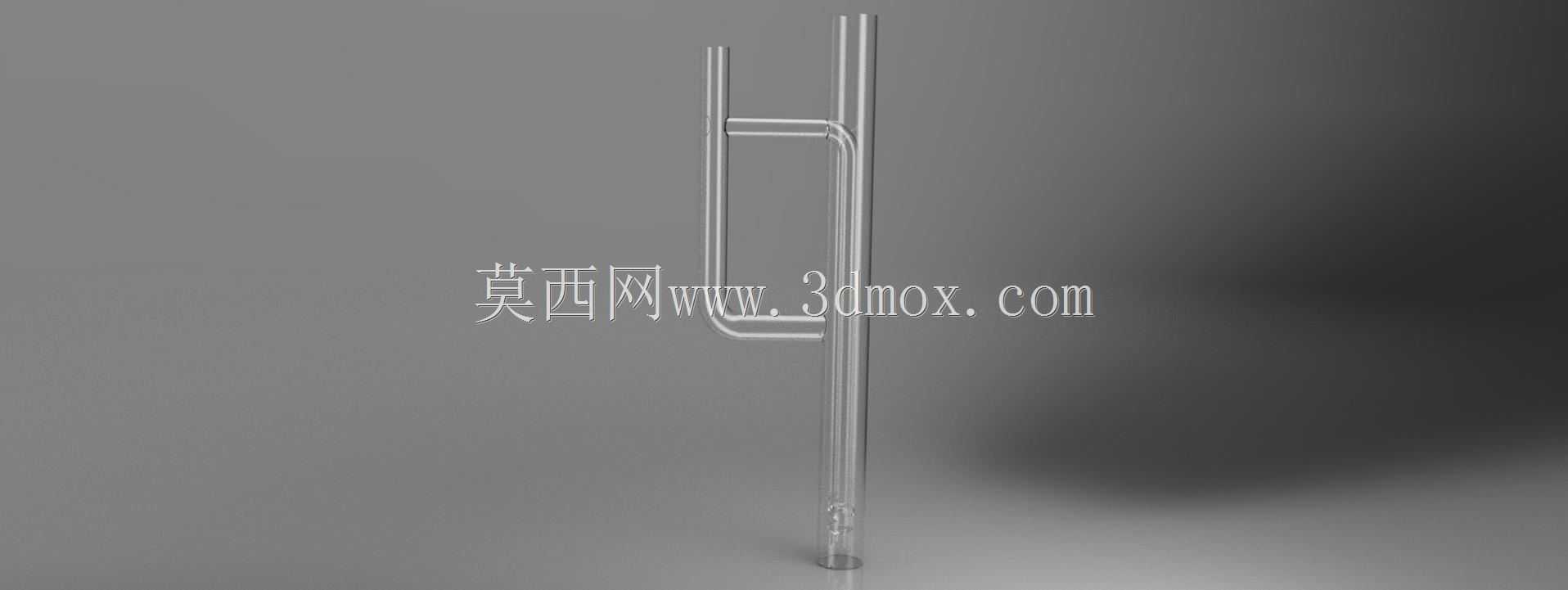

透明管式气举泵总成结构设计

　　在油气开采、深井液体提升、化工流体输送的现场作业场景里，气举装置的结构合理性直接决定了流体提升效率与运维成本，这套管式气举泵的结构设计，完全围绕现场实际工况的安装与运行需求展开。从结构布局来看，整体采用细长立式管式构型，主体为同轴嵌套的双管路设计，外侧为主流道管，内部嵌套气液混合导流管，进液端位于管体下部，进气接口设置在管体中下段位置，高压气体从该接口注入后，会在混合腔段与进入管内的液体充分掺混，形成密度远低于原液体的气液混合段，借助管内外的密度差产生的压差，推动混合流体沿中心管向上流动，最终从顶部的排出口完成输送，整个工作过程无运动叶轮部件，不存在叶轮磨损、卡滞的故障点，尤其适合输送含少量固体颗粒的污液、

　　油井采出液这类易造成常规离心泵磨损的介质。设计阶段首先考虑的是现场安装的边界条件，整体管体采用等径直管构型，最大外径控制在常规井管的适配尺寸范围内，无需对现有井口、井筒管路做额外扩径改造，管体总长度可根据实际提升高度做模块化拼接，单段管体两端采用标准法兰连接结构，现场拼接时无需特殊工装，普通管工即可完成组装作业。进气接口采用侧向斜切开孔设计，开孔方向与管内液体流向呈45度夹角，避免高压气体直接冲击对侧管壁造成局部冲蚀，同时斜向进气的流道设计能让气体以旋流状态进入混合腔，大幅提升气液掺混的均匀度，避免出现段塞流造成的排液脉动问题，减少管路振动与出口端的流体冲击。在流道细节设计上，混合腔段的内壁做了微小的螺旋导流槽结构，槽深仅1.

　　5mm，不会造成流道通径的明显缩小，却能引导气液混合流形成稳定的旋流状态，让气泡在混合段内保持均匀分散，不会出现大气泡聚合形成气塞的问题，保证排液过程的连续性。进液端设置了防倒灌结构，当停止供气时，管内残留的液柱压力不会推动液体倒灌回进液池，避免下次启动时需要重新引流的操作步骤，适配野外无人值守的作业场景。管体顶部的排出口采用侧向90度弯头结构，出口法兰尺寸与现场常规输送管路法兰匹配，可直接对接后续的输送管线，无需额外配置转接头。从安装适配性来看，整套泵体无外置的电机、传动部件，整体重量集中在管体本身，安装时仅需将管体沿井筒或安装套管垂直下放，在井口位置做法兰固定即可，不需要额外搭建设备安装平台，也不需要配置供电线路到井下位置，

　　仅需在地面配置气源管路连接到进气接口即可完成整套系统的搭建，尤其适合偏远无供电的野外井场、临时排污提升作业场景。在结构强度校核上，管体壁厚按照1.6倍的最大工作压力做冗余设计，可承受气源压力波动带来的瞬时冲击，进气接口位置做了局部加厚处理，避免长期气流冲蚀造成的管壁减薄穿孔问题，各连接法兰的密封面采用凸面密封结构，搭配耐油橡胶垫片即可满足密封要求，不需要特殊的金属密封件，降低后期运维的配件成本。实际工况适配中，这套结构可根据输送介质的密度、提升高度调整进气压力与进气量，当提升高度较大时，可适当提高进气压力，增加混合段的气液比，降低混合流密度来获得足够的提升压差；当输送介质黏度较高时，可适当加大进气量，增强气流对介质的扰动携带能力，避免高黏度介质在管内附着滞留。相较于常规的潜污泵、离心泵，这套气举泵结构没有井下运动部件，日常运维仅需定期检查地面气源的压力稳定性、管路法兰的密封情况，不需要下井拆解更换叶轮、密封件，大幅降低了高扬程深井提升场景的运维工作量，同时不存在电机绝缘失效、电缆破损漏电的安全隐患，在易燃易爆的油气开采场景下使用安全性更高。
