适配航空发动机的深沟球滚动轴承结构

　　在航空活塞式发动机的曲轴支承场景中，滚动轴承的选型与结构设计直接决定动力输出的稳定性与整机寿命，本次呈现的6214规格深沟球轴承，正是针对Curtiss Challenger R-600这类星形活塞发动机的主曲轴支承需求完成的结构还原。从实际装机工况来看，该轴承需要承受曲轴运转过程中产生的径向载荷为主、附带少量轴向冲击载荷，星形发动机的曲轴布局决定了主轴承位置需要在多缸交替做功的交变载荷下保持稳定的旋转精度，不能出现过量游隙导致的曲轴跳动，否则会直接影响活塞与气缸的配合间隙，引发拉缸、功率损耗等严重故障。从结构设计逻辑来看，该轴承采用标准深沟球轴承的经典构型，内圈与曲轴主轴颈过盈配合，外圈嵌入发动机曲轴箱的轴承座孔内实现轴向定位，

　　两侧的保持架均匀分隔14粒钢球，确保滚动体在滚道内均匀受力，避免运转过程中出现滚动体之间的摩擦碰撞。外形尺寸严格遵循6214轴承的标准边界，内径70mm、外径125mm、宽度24mm，安装时需要控制内圈与轴颈的配合过盈量在0.01-0.03mm区间，外圈与座孔采用过渡配合，既保证运转时内圈与曲轴同步转动无相对滑移，也能在热胀工况下预留足够的膨胀余量，避免轴承抱死。在实际建模过程中，滚道的曲率设计是核心细节，内圈滚道曲率半径略大于钢球半径，外圈滚道曲率半径同样匹配钢球弧度，确保钢球与滚道的接触应力分布在合理区间，能够承受发动机额定转速下的循环载荷；保持架采用浪形冲压结构，兜孔间隙控制在合理范围，既可以约束钢球的位置，

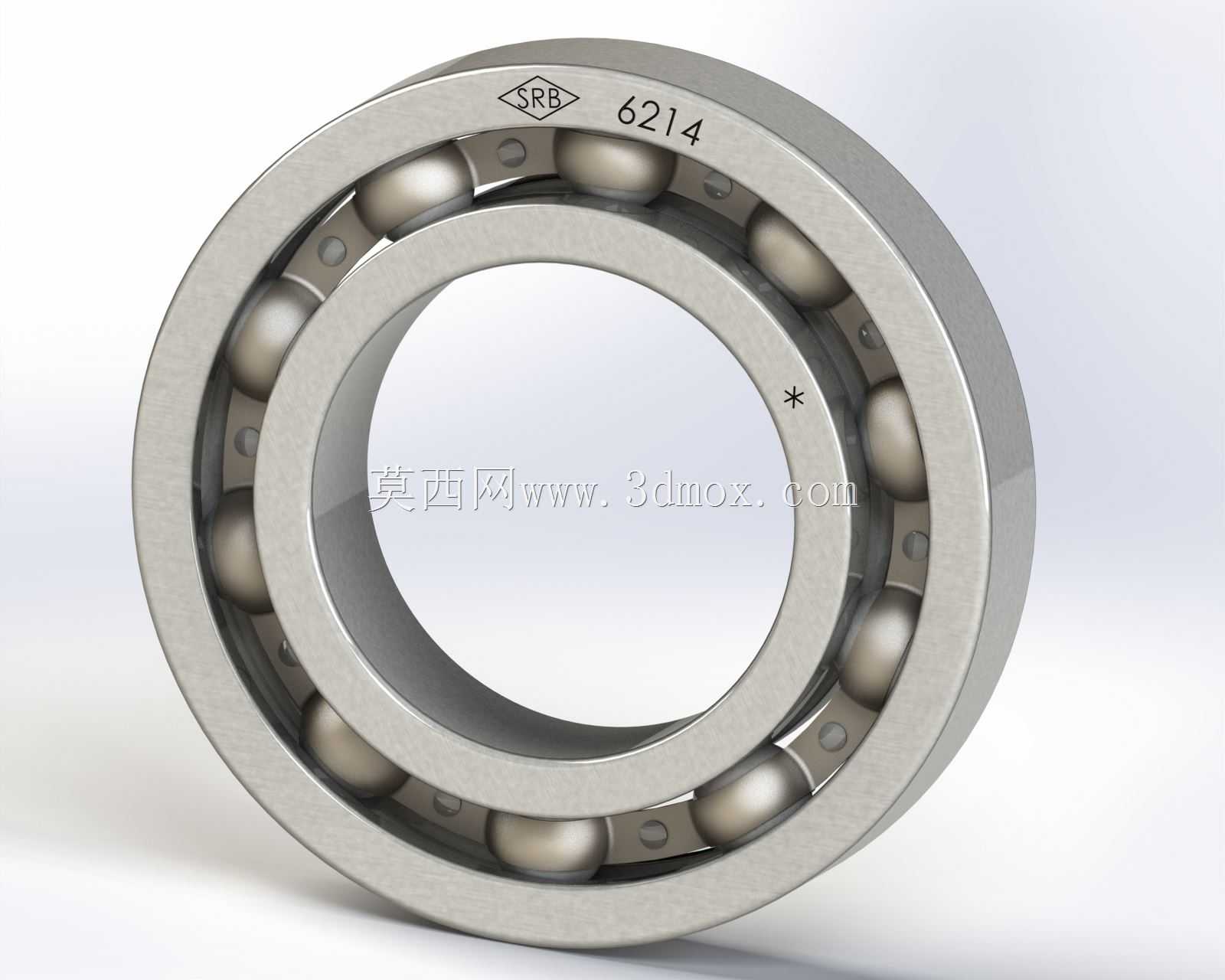

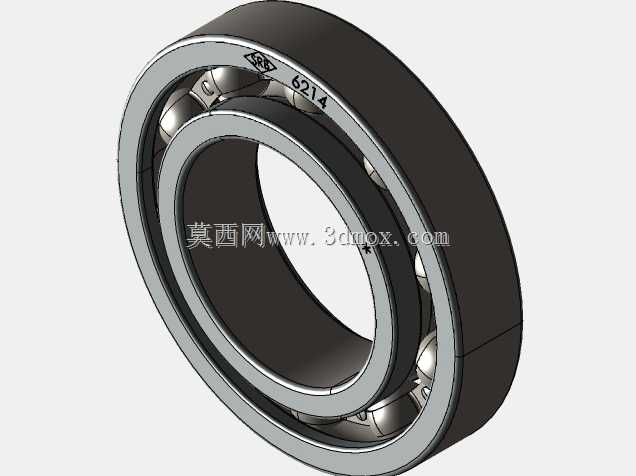

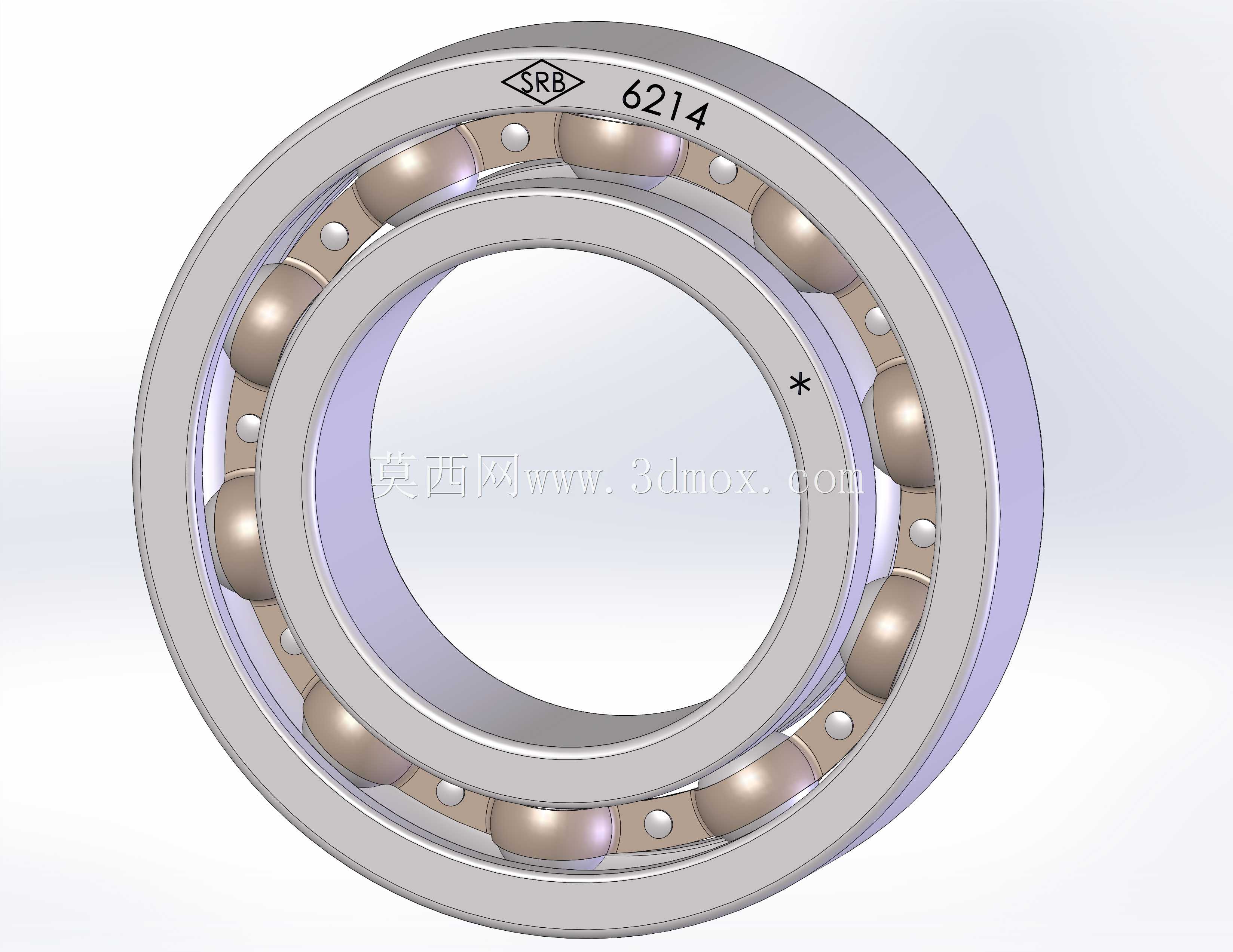

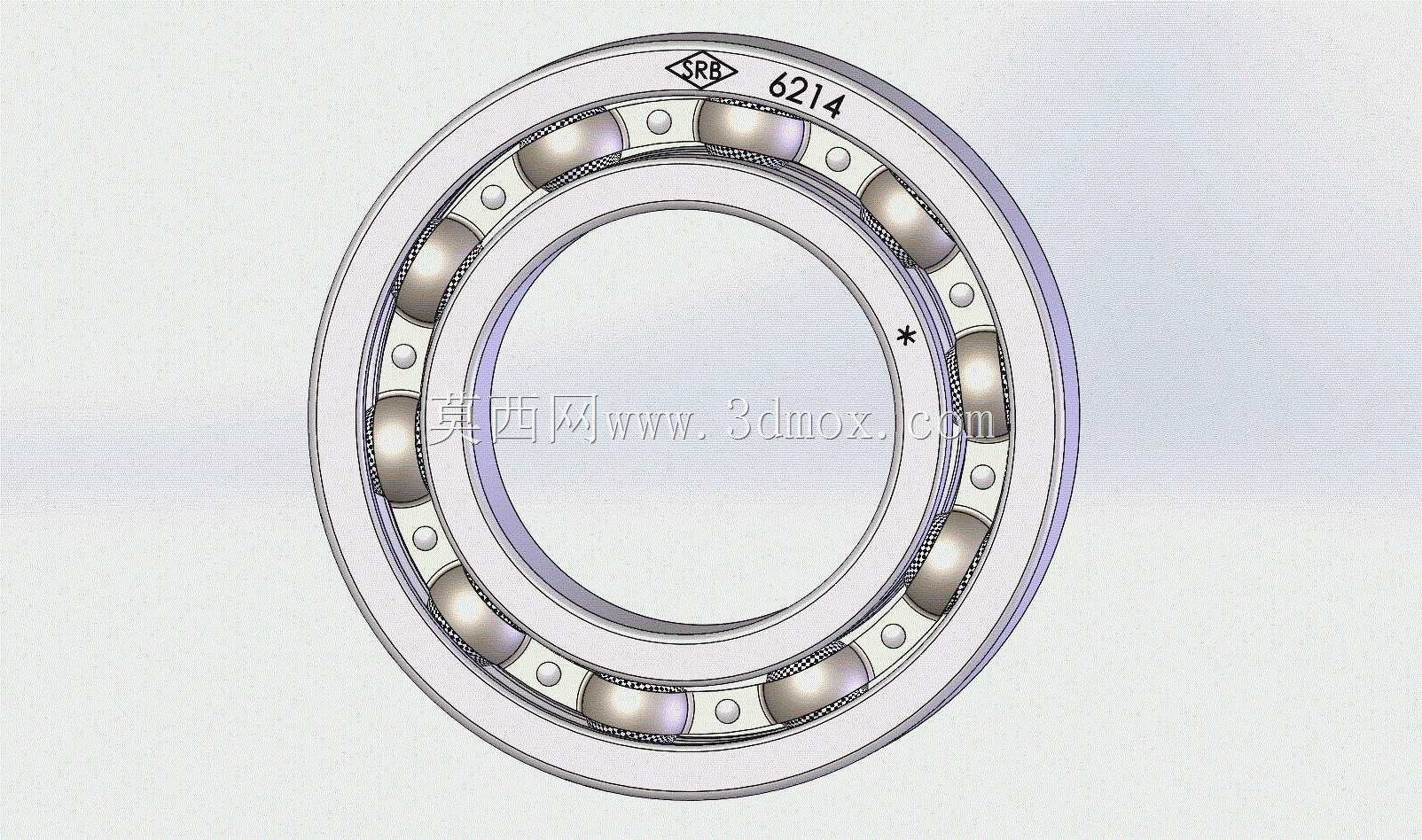

　　也能预留润滑脂的存储空间，保障运转过程中的润滑效果。从应用场景延伸来看，这类标准规格的深沟球轴承除了适配老式航空活塞发动机的曲轴支承，也广泛应用在工业传动、电机主轴、通用机械设备的旋转支承位置，只是在航空发动机应用场景下，对轴承的材料热处理精度、滚道表面粗糙度、旋转精度的要求远高于普通工业级轴承，需要满足高空低气压、温度交变工况下的稳定运转需求。建模过程中还原了轴承外圈表面的型号标识细节，钢球的排布完全对应实际产品的保持架分隔间距，内圈与外圈的倒角尺寸也遵循安装导向的设计要求，能够直接用于发动机的整机装配干涉检查、曲轴系运动仿真，也可以作为机械设计教学中标准件选型的参考样例，帮助设计人员直观理解深沟球轴承的装配关系与尺寸边界，

　　在进行曲轴箱设计、轴系布局时快速校核安装空间，避免出现配合尺寸错误、安装间隙不足的问题。在实际设备维护场景中，这类主轴承的磨损检查也是发动机大修的核心环节，需要测量轴承的径向游隙、滚道表面的点蚀情况，当游隙超过设计阈值时就需要整体更换，而精准的三维模型可以帮助维修人员提前理解轴承的装配定位方式，制定合理的拆装流程，避免拆装过程中损伤曲轴轴颈与曲轴箱座孔。
