九缸径向发动机铰接连杆组件结构设计

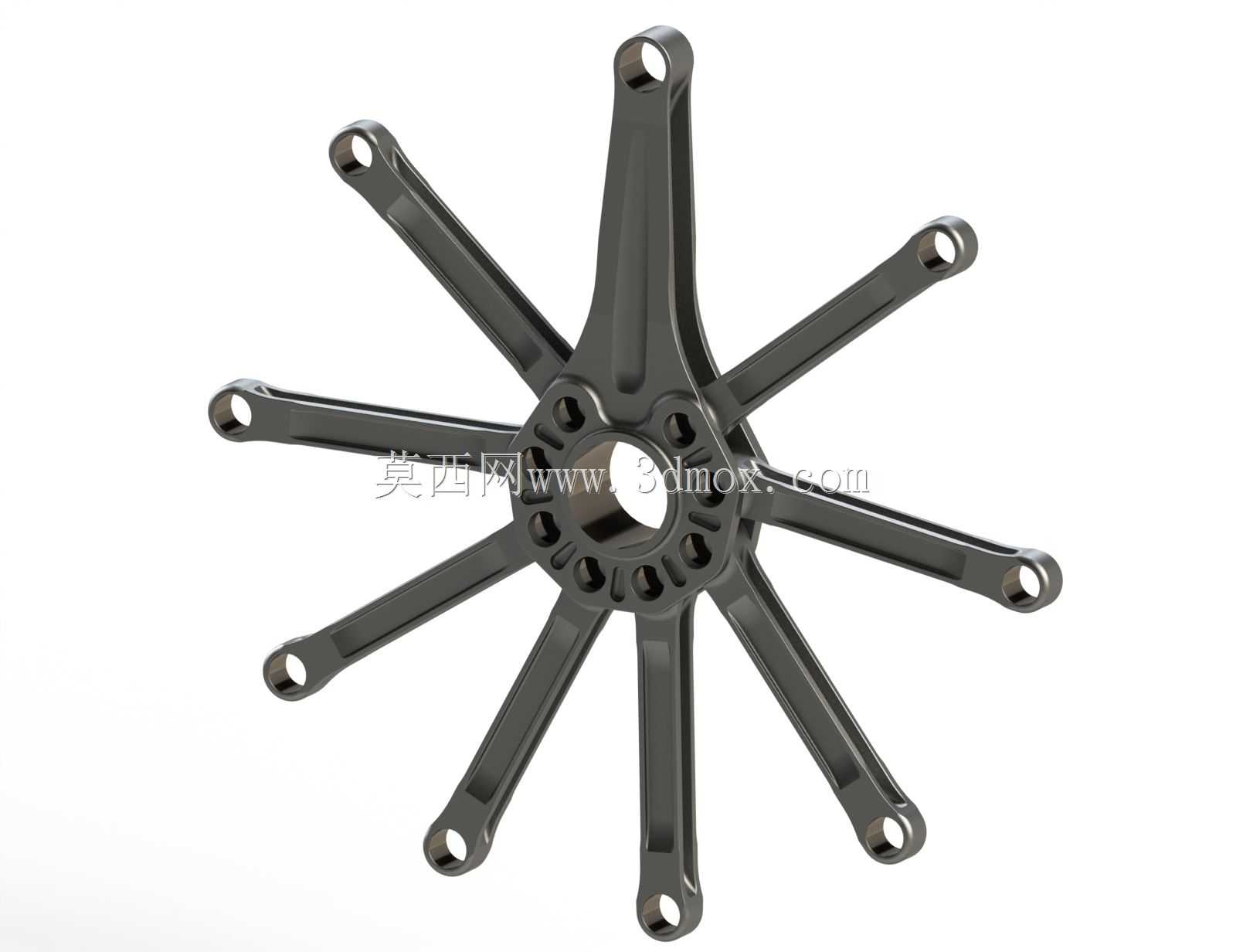

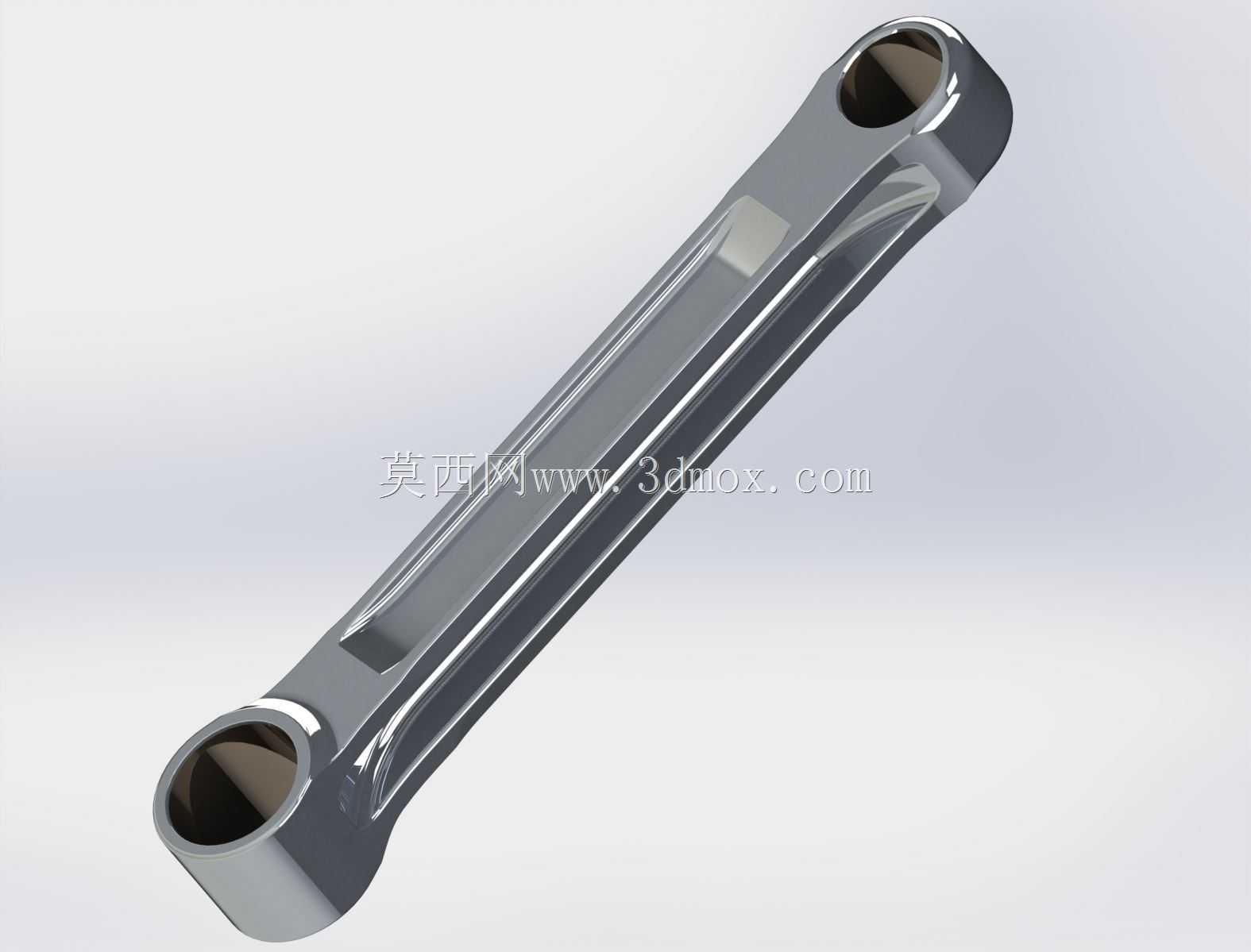

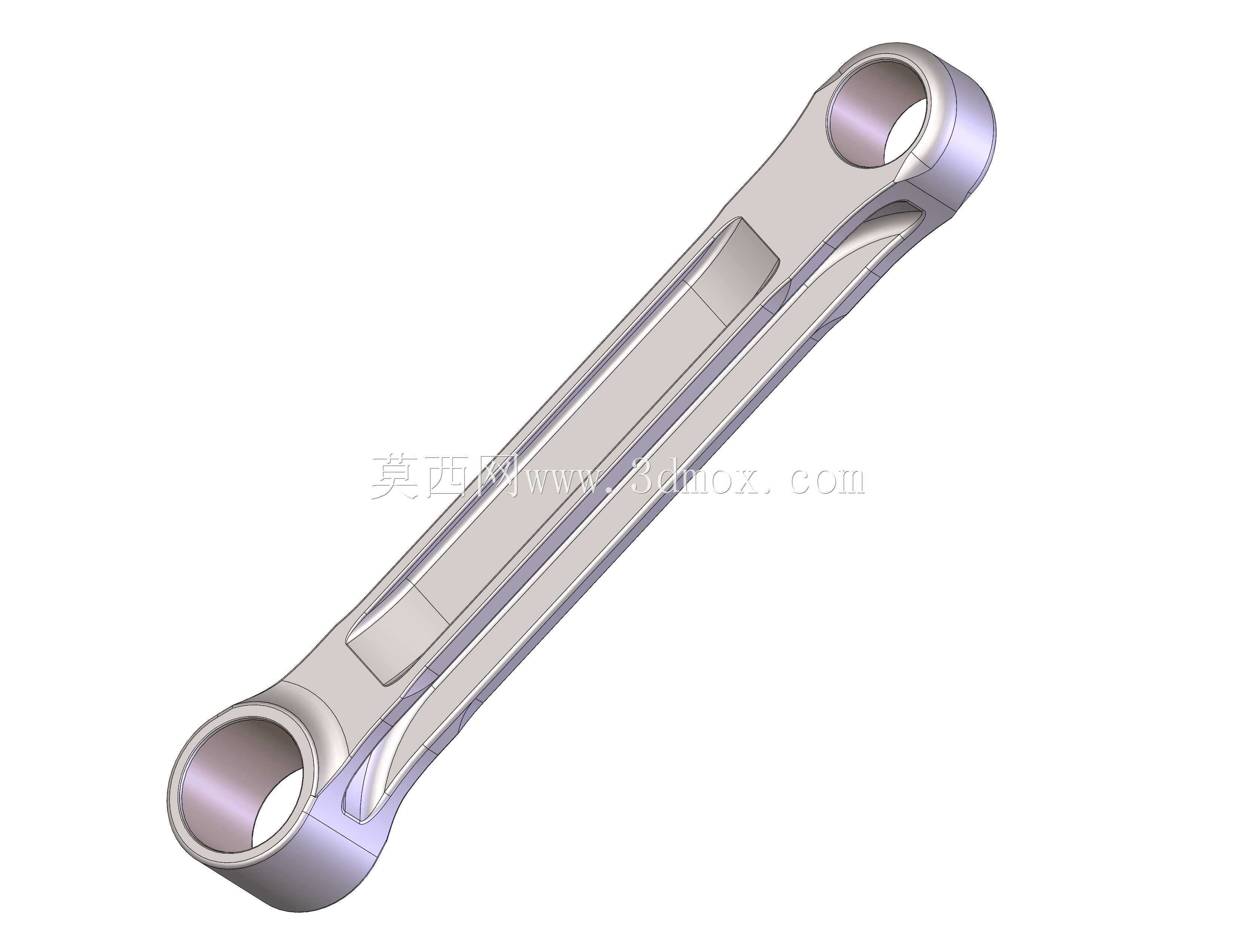

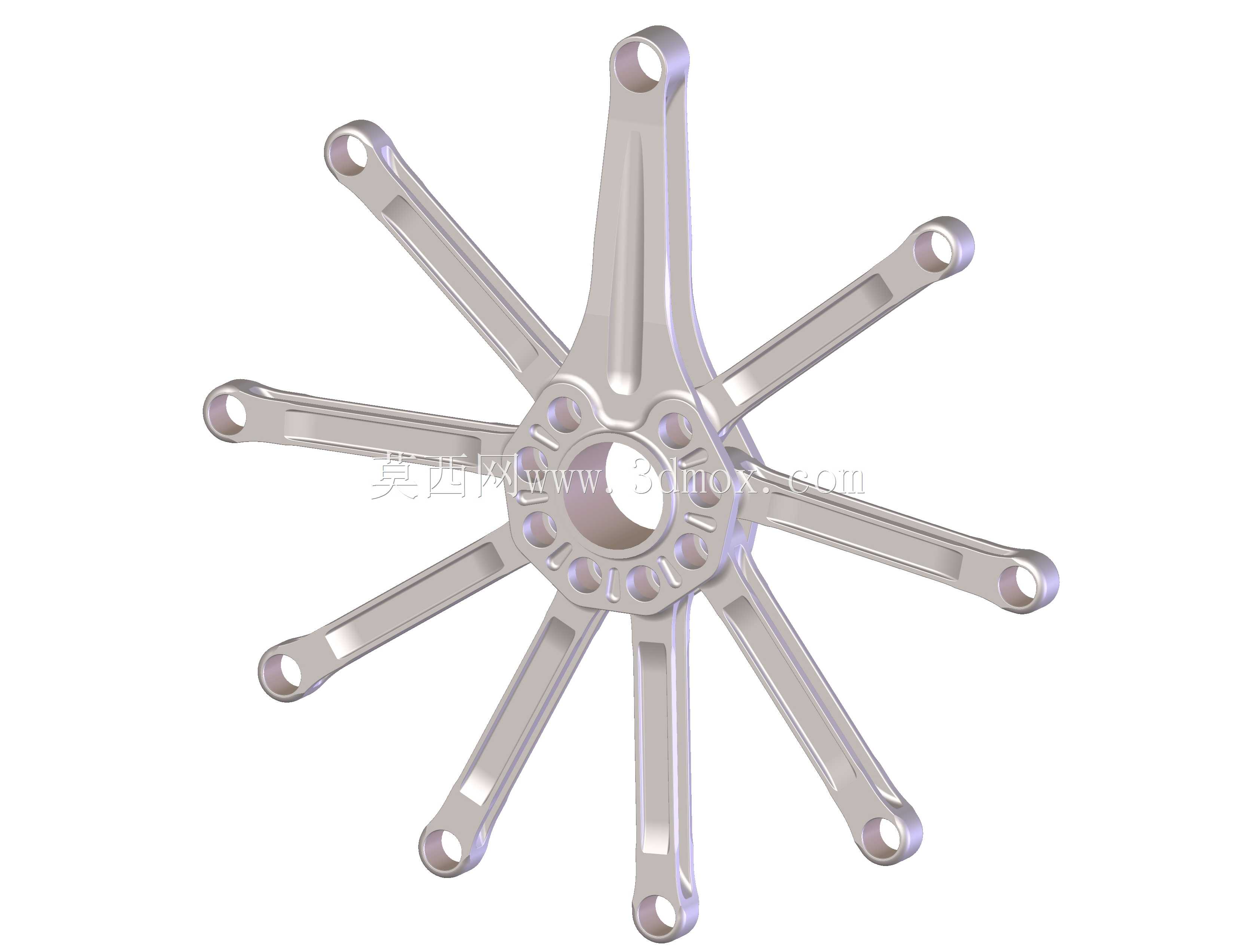

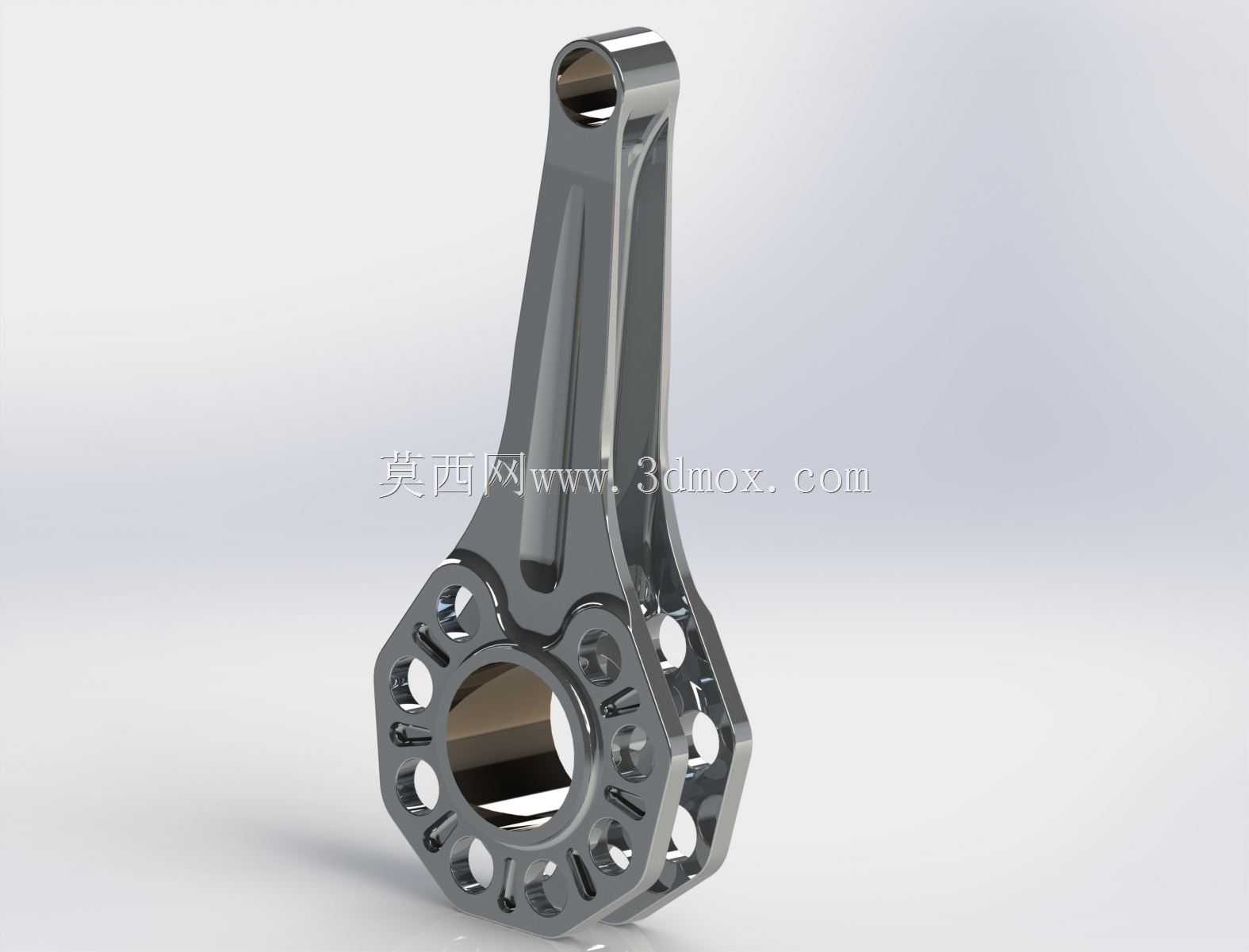

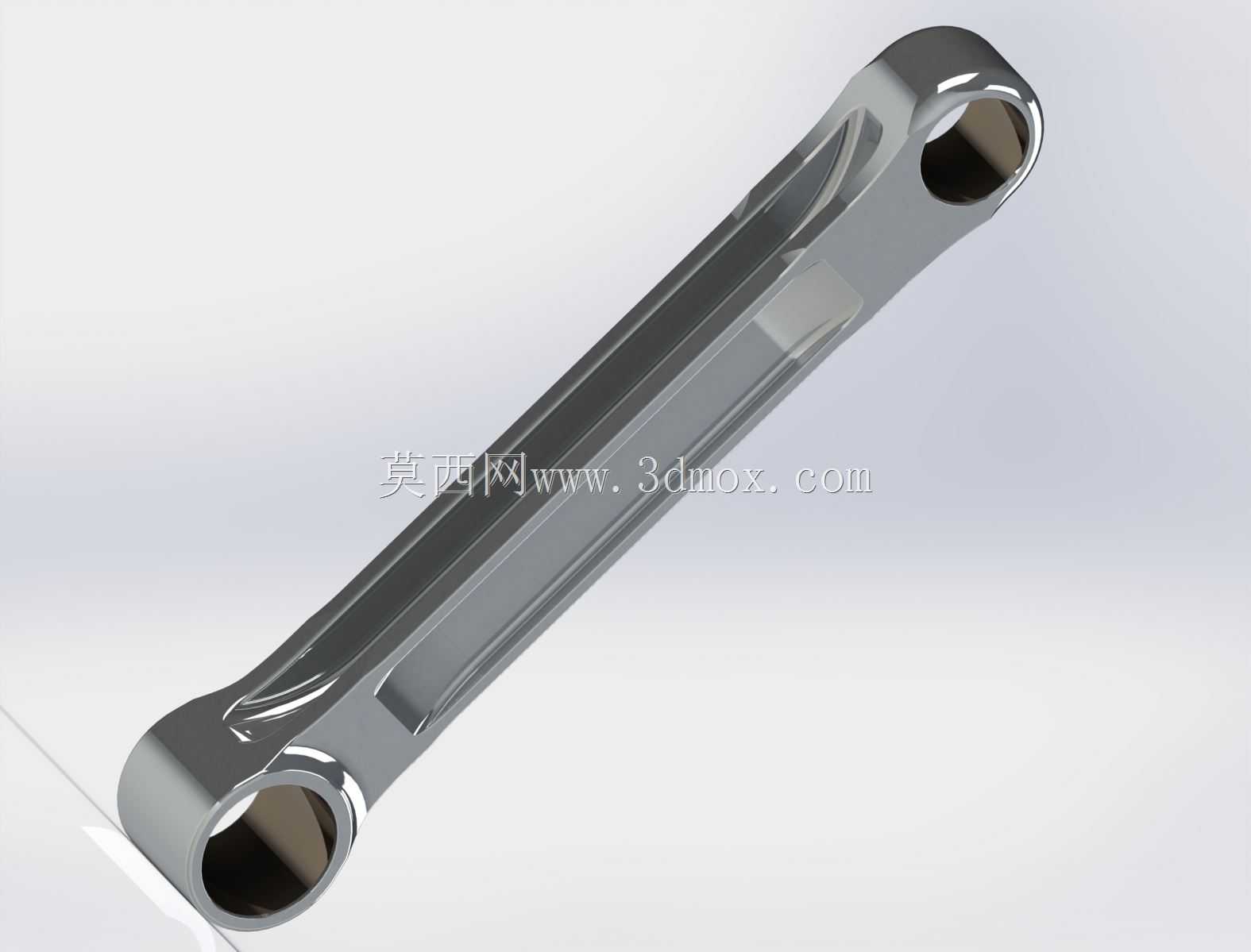

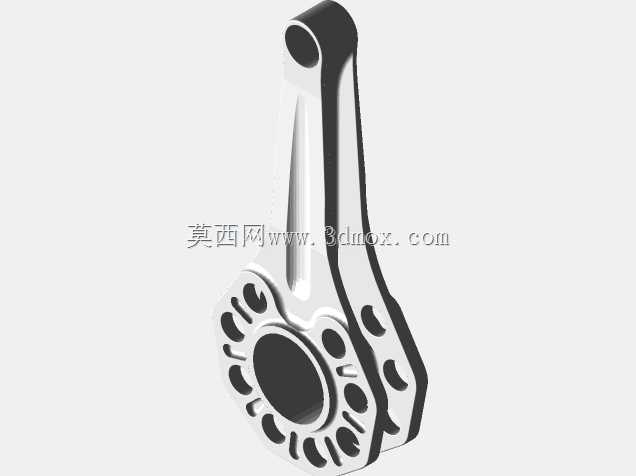

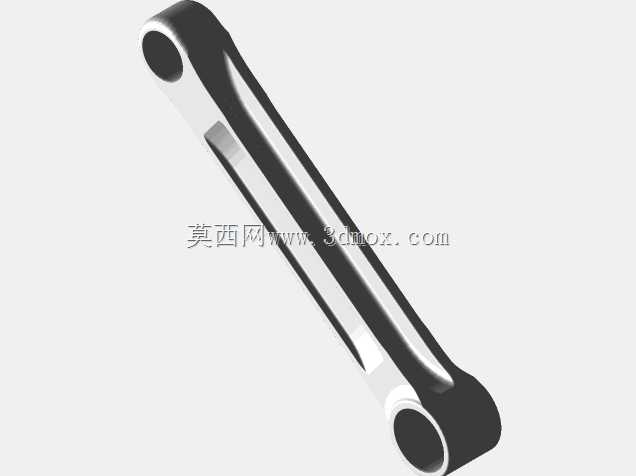

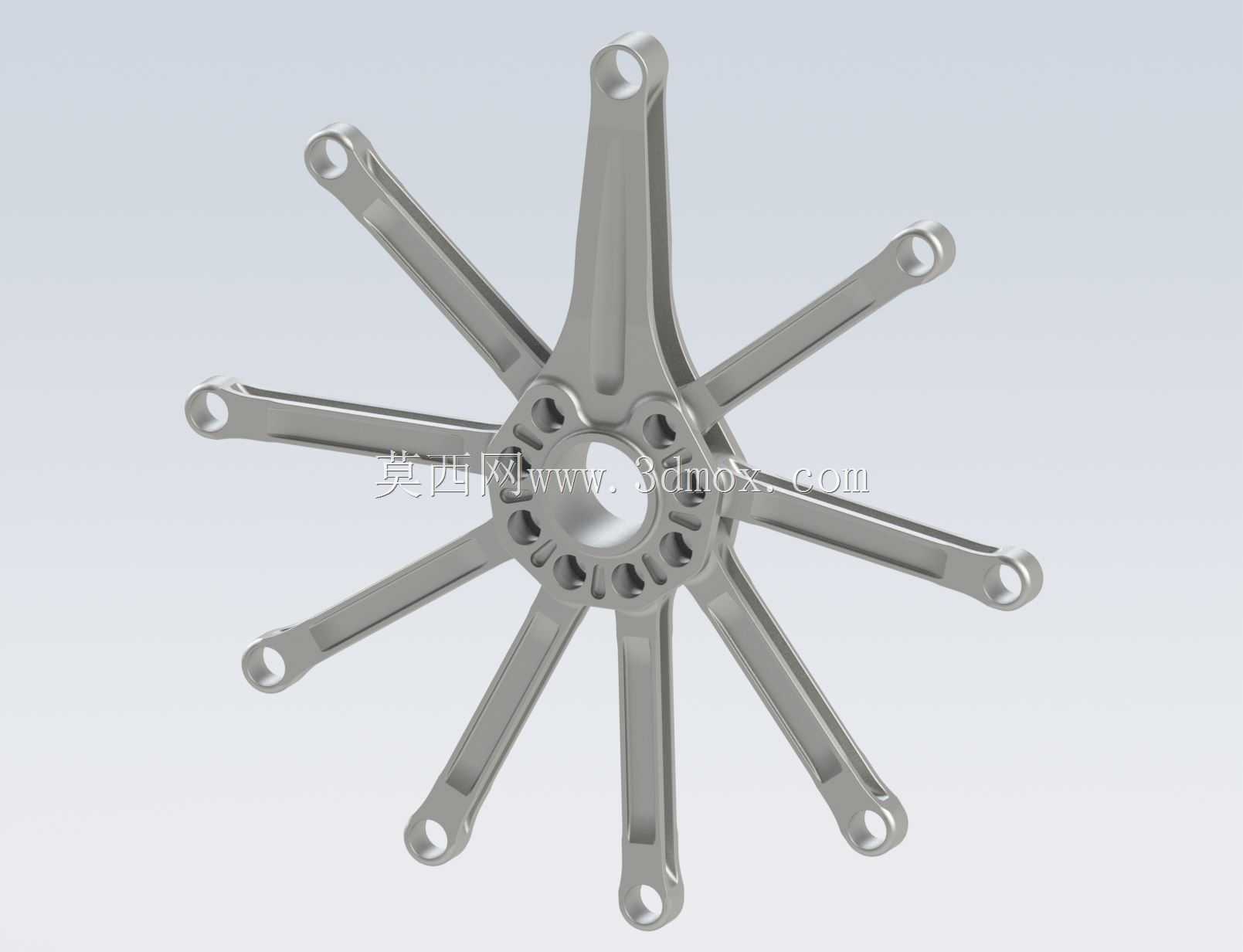

　　在航空活塞动力、小型固定式动力机组的径向发动机结构体系中，铰接式连杆组件是决定曲轴动力输出平顺性、气缸做功同步精度的核心传力部件，这套九缸径向发动机的铰接杆组件，正是针对星型动力布局的传力需求完成的结构设计。区别于直列、V型发动机的并列连杆布局，径向发动机的所有气缸沿曲轴中心呈圆周均匀排布，中心铰接盘需要同时承接九根连杆的往复作用力，将活塞的直线往复运动转化为曲轴的旋转扭矩输出，这就对铰接部位的配合精度、连杆的受力均匀性提出了极高要求。从结构细节来看，中心铰接盘的内孔设置有均匀分布的键槽与定位凹孔，用于和曲轴曲柄销实现周向固定，保证动力传递过程中无相对滑移，盘体周向的九个铰接销孔采用等角度排布，相邻孔位的角度公差控制在极小范围内，避免各缸活塞到达上止点的相位出现偏差，进而影响发动机的点火正时与做功效率。每根连杆的杆身采用变截面工字型结构，这种结构设计在保证杆身抗弯、抗扭强度的前提下，尽可能降低了连杆自身的往复运动质量，减少曲轴运转过程中的惯性载荷，降低发动机高速运转时的振动水平。连杆两端的孔位分别设置有衬套安装位，大端与中心铰接盘通过铰接销连接，小端则与对应气缸的活塞销配合，两端孔位的同轴度、圆柱度公差都经过严格校核，避免连杆摆动过程中出现卡滞、偏磨的问题。在实际装机应用场景中，这类九缸径向发动机多用于轻型通航飞机、小型航空试验平台以及部分老式固定式工业动力机组，星型布局的发动机具备结构紧凑、单位功率质量轻的优势，

　　而铰接连杆组件的可靠性直接决定了整台发动机的大修间隔与运行稳定性。设计过程中需要充分考虑不同工况下的受力变形情况：发动机启动瞬间的冲击载荷、额定功率输出时的持续交变载荷、高速运转时的惯性力拉扯，都需要在连杆的截面尺寸、铰接销的配合间隙、中心盘的壁厚设计上做针对性的强度校核。杆身与中心盘的过渡位置采用大圆角过渡设计，避免应力集中导致的疲劳断裂，这也是径向发动机连杆设计中非常关键的细节，因为星型发动机的连杆受力方向随曲轴转角不断变化，应力集中部位很容易在交变载荷下萌生疲劳裂纹。从安装边界来看，整套连杆组件装配完成后，所有连杆小端的运动轨迹需要严格处于对应气缸的中心轴线上，中心铰接盘的端面跳动量需要控制在允许范围内，

　　避免连杆摆动时与曲轴箱内壁、气缸套下端发生运动干涉。连杆小端的活塞销孔中心到中心铰接盘中心的距离，直接决定了活塞的行程长度，这个尺寸的加工精度会直接影响发动机的压缩比，因此在建模阶段就对这个尺寸链做了完整的公差分配，保证加工装配后各缸的压缩比偏差控制在合理区间内，避免出现个别气缸工作粗暴、动力输出不均的问题。材质选择上，杆身与中心盘可根据载荷等级选用合金钢或者高强度铝合金材质，合金钢材质适用于高功率、高转速的工况，具备更高的疲劳强度；铝合金材质则适用于对自重要求严苛的航空场景，能够进一步降低动力单元的整体质量，提升飞行器的载荷能力。铰接销部位需要做表面硬化处理，提升耐磨性能，配合润滑系统的压力喷油润滑，在铰接副表面形成稳定的油膜，

　　减少运转过程中的磨损量。在三维建模过程中，所有铰接部位都按照实际装配间隙设置了配合参数，能够直接用于后续的运动仿真分析，模拟不同曲轴转角下各连杆的摆动角度、活塞的运动位置，验证整个曲柄连杆机构的运动是否存在干涉，同时也可以为后续的有限元强度分析提供精准的模型基础，校核各部位在最大爆发压力下的应力分布情况，对结构薄弱位置做针对性的优化调整。这类铰接连杆组件的设计难点在于多连杆同步运动的精度控制，以及交变载荷下的结构可靠性，不同于普通单连杆或者并列连杆的设计，九根连杆同时作用在同一个中心铰接盘上，力的传递路径更加复杂，需要在设计阶段就对每个铰接点的受力情况做逐一计算，保证每个连杆的受力状态尽量均匀，避免个别连杆载荷过大出现提前失效的问题。
