双缸压燃式二冲程小型动力装置结构设计

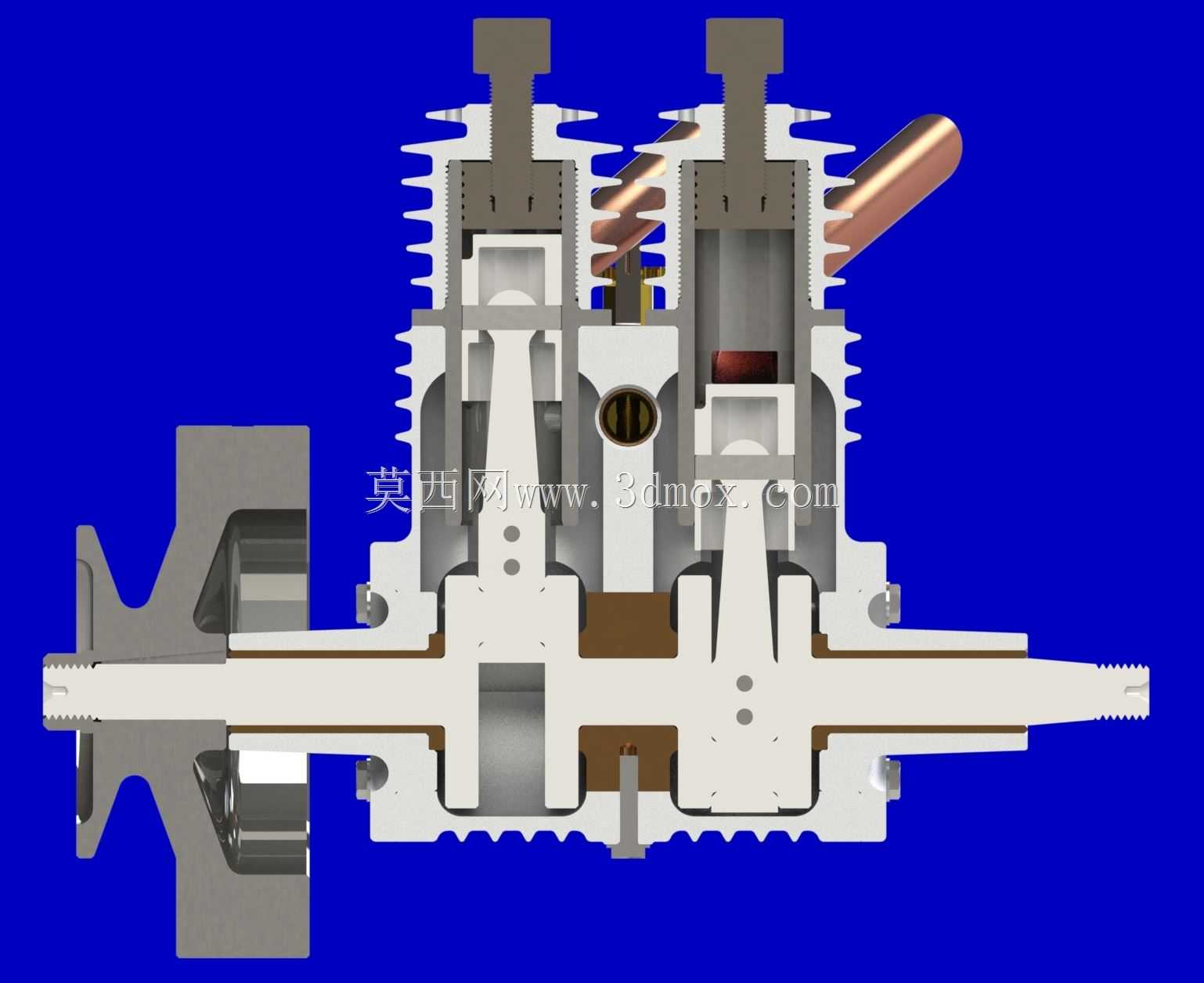

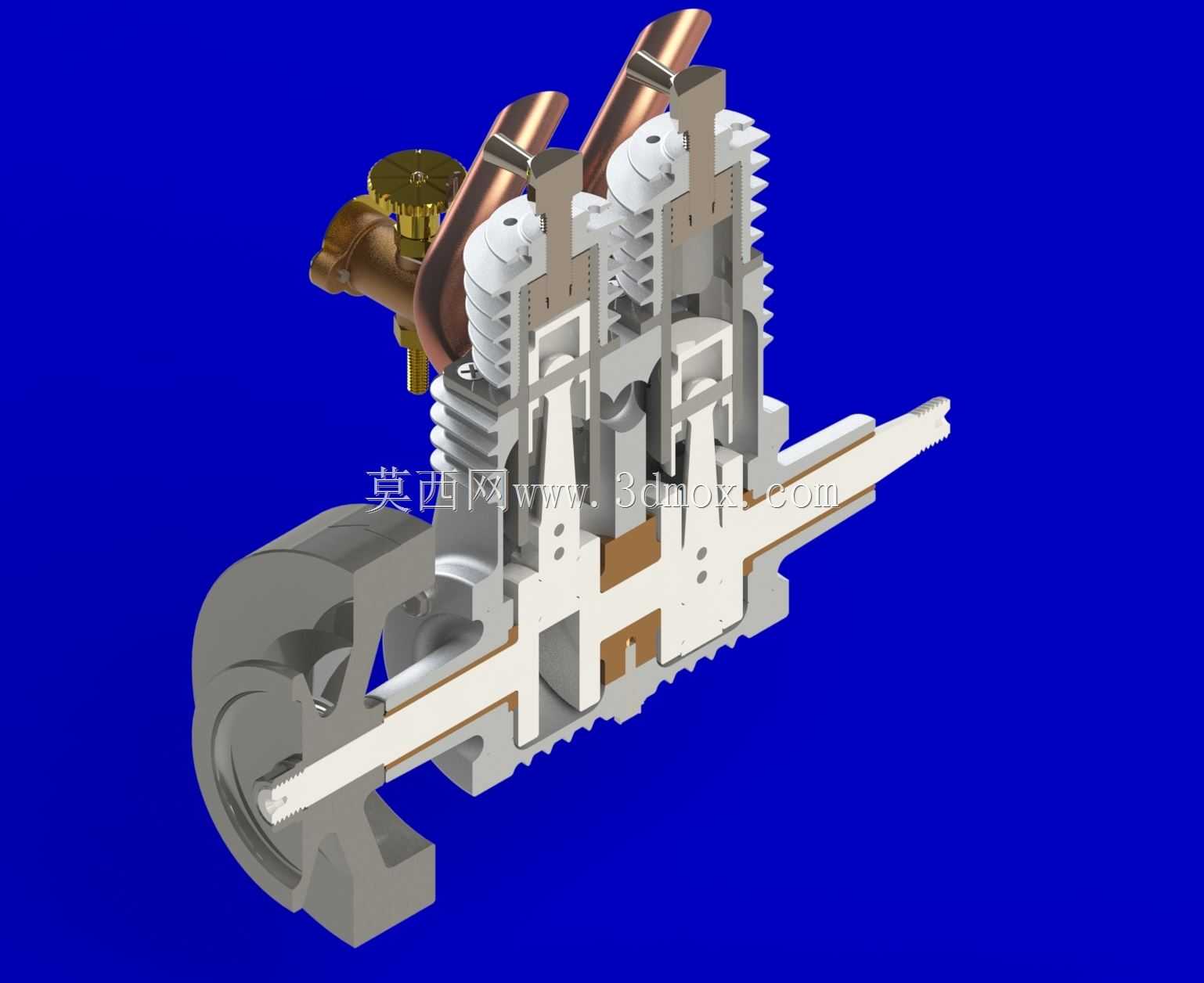

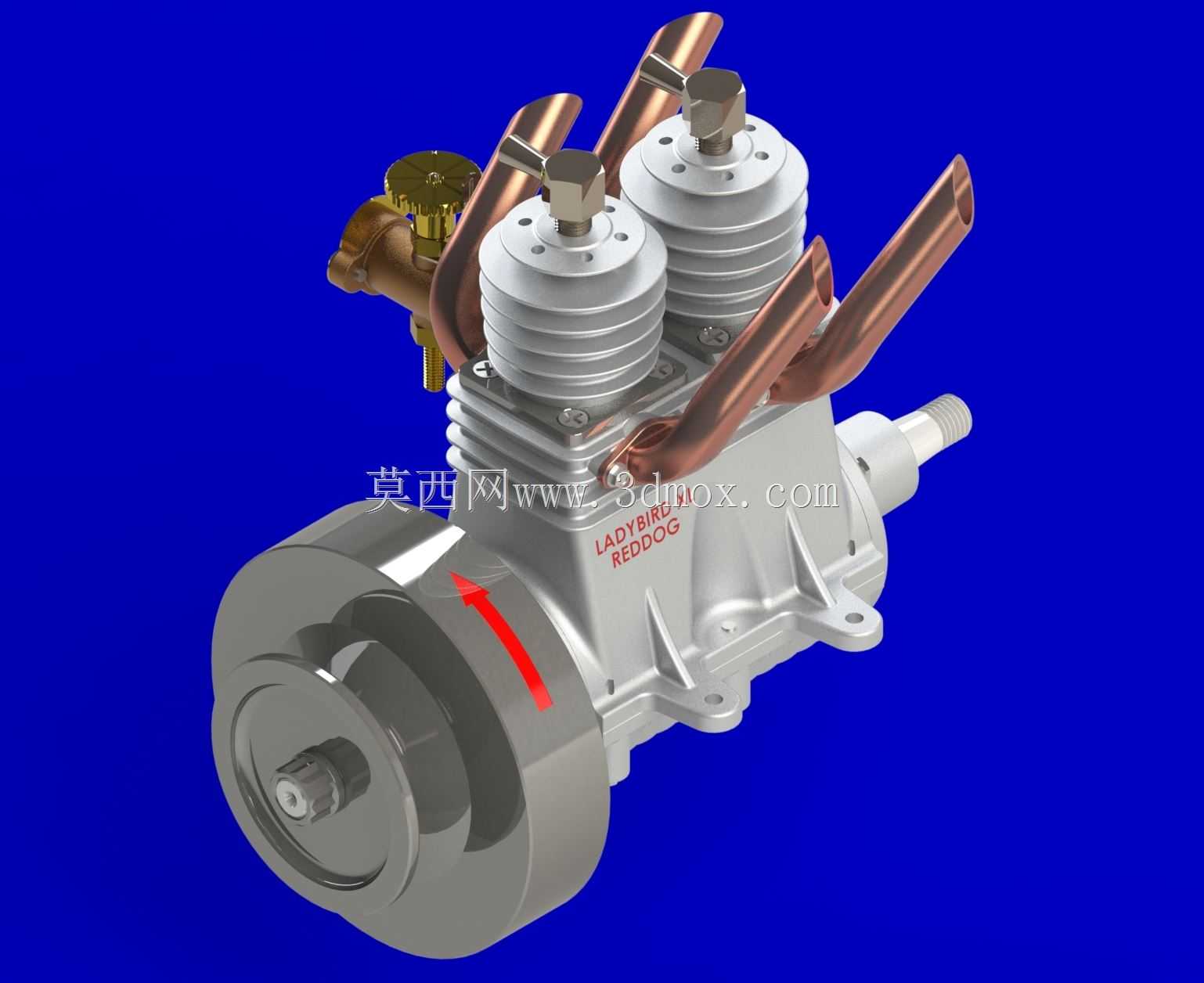

　　这款双缸压燃式二冲程动力单元，最初的设计定位是面向小型航模、小型便携动力设备的动力输出需求，在航模竞速、小型便携作业机具、实验类小型动力载具领域都有适配空间。不同于常规单缸二冲程结构的振动大、输出扭矩波动明显的问题，双缸并列的布局从曲轴平衡层面就做了优化，两个曲柄销呈180度对称布置，运转时活塞往复运动的惯性力可以实现部分抵消，整机运转的平顺性比同排量单缸结构提升明显，不需要额外加装大质量的平衡飞轮就能满足低振动的使用要求，对于对自重敏感的航模类载具来说，这一点的优势非常突出。

　　从结构设计逻辑来看，压燃式的结构省去了火花塞点火系统的相关组件，整机的外围附属部件更少，结构可靠性更高，不需要额外布置点火线路、高压包等部件，整体结构的集成度更高，对于小尺寸动力单元来说，减少外围部件就意味着降低故障概率，同时也能压缩整机的外形尺寸。缸体部分采用散热鳍片一体化的结构设计，鳍片的排布密度、高度都经过热负荷校核，二冲程发动机的热负荷本身比四冲程结构更高，双缸并列布局下两个缸体的散热区域不会出现明显的热干扰，中间区域的鳍片做了加高处理，强化两个缸体之间的空气流通散热，避免长时间高负荷运转时出现局部过热导致的活塞卡滞、密封失效等问题。

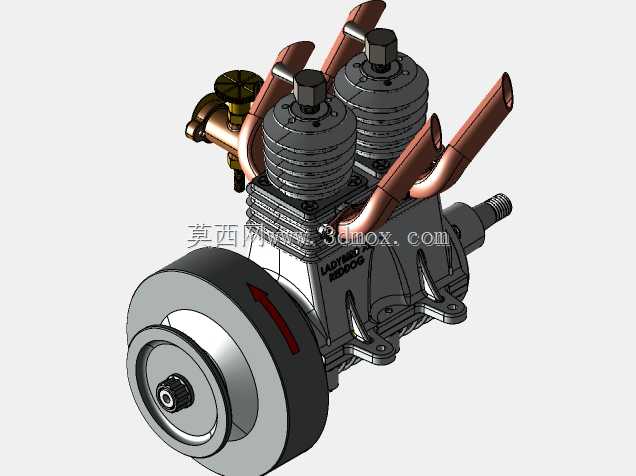

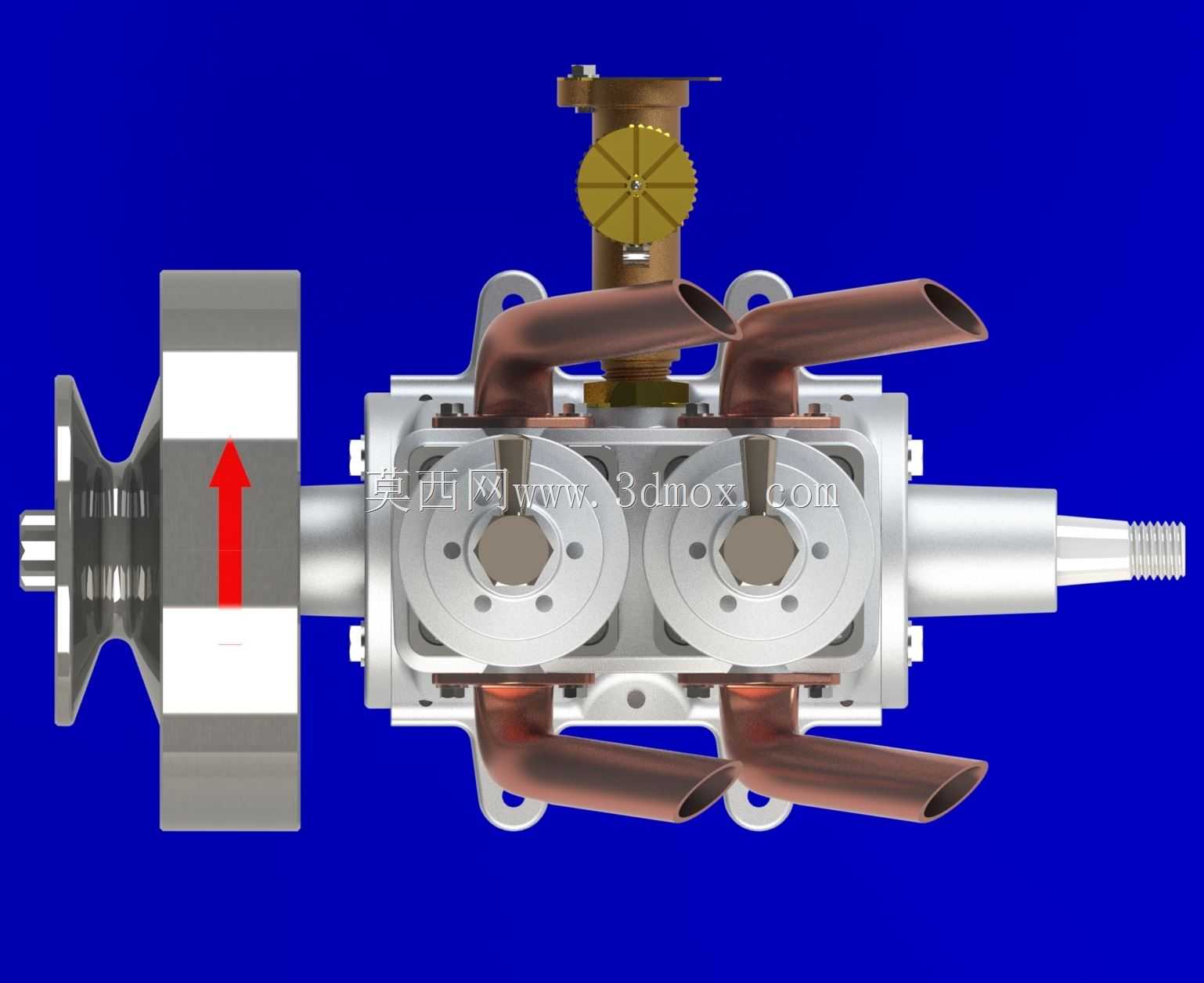

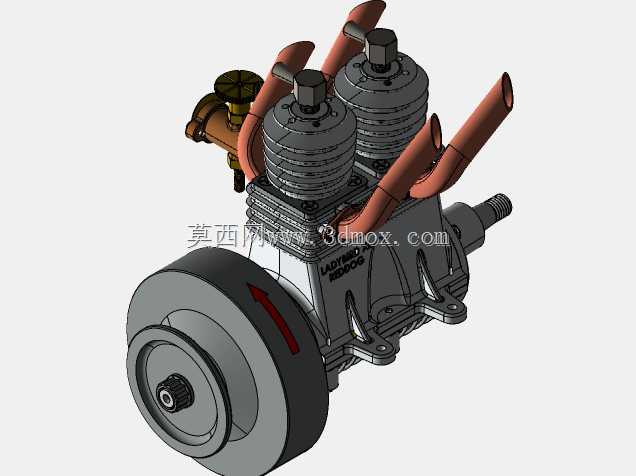

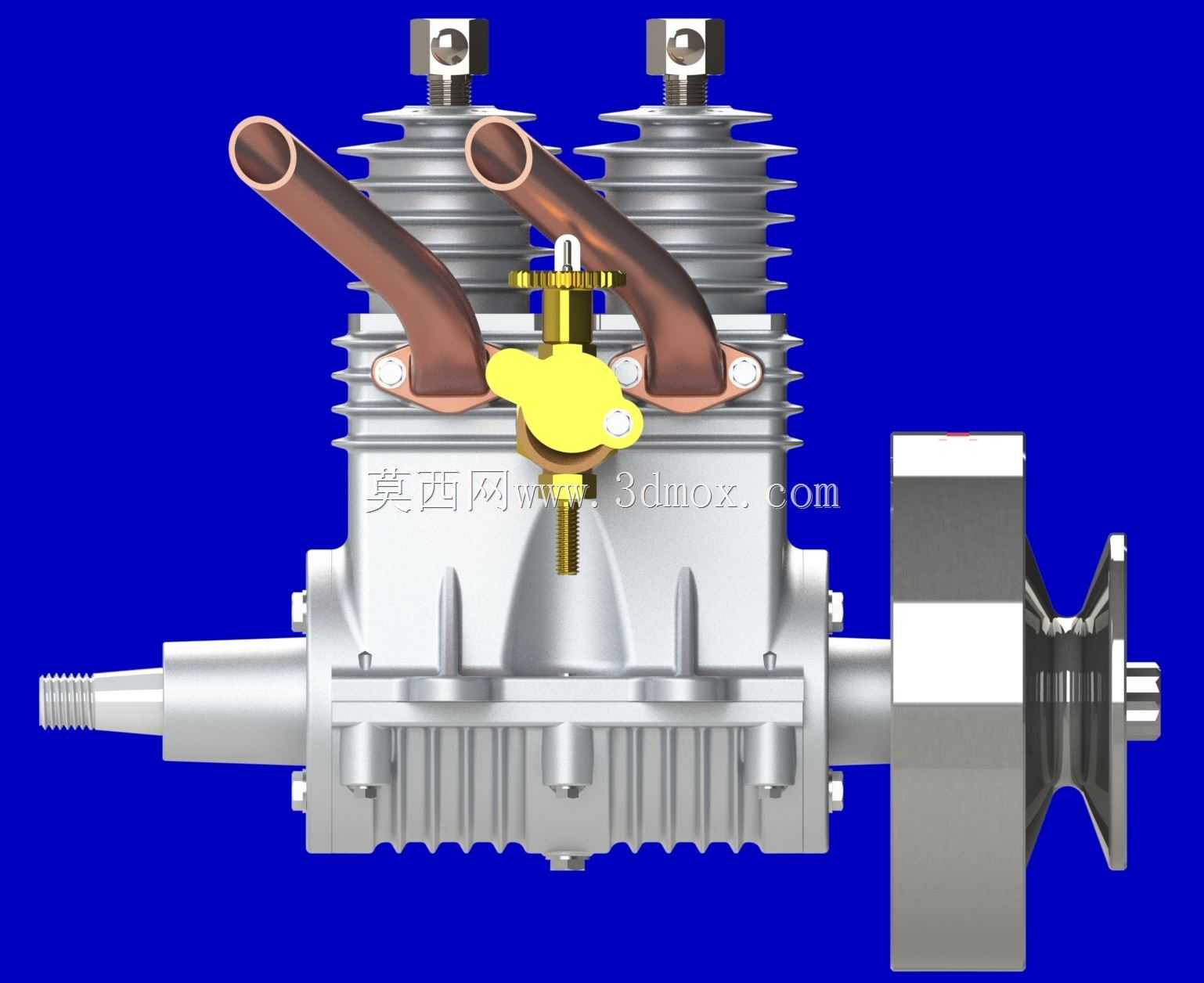

　　曲轴箱部分采用一体化压铸的铝合金基体，安装脚位直接在箱体上一体成型，安装孔位的位置精度可以通过压铸模具一次保证，不需要后续额外的机加工定位，安装时只需要通过螺栓穿过安装孔就能完成整机的固定，安装边界的尺寸控制非常紧凑，输出轴端从箱体前端伸出，轴径做了标准化设计，可以直接适配常规的模型桨夹、小型传动联轴器等部件，不需要额外做转接加工。排气歧管采用侧置斜向伸出的布局，两个缸体的排气口分别连接独立的排气歧管，歧管的走向避开了缸体散热鳍片的迎风面，不会阻挡散热气流的通过，同时歧管的弯曲弧度做了流道优化，减少二冲程发动机排气过程的阻力，避免排气不畅导致的扫气效率下降，影响动力输出表现。

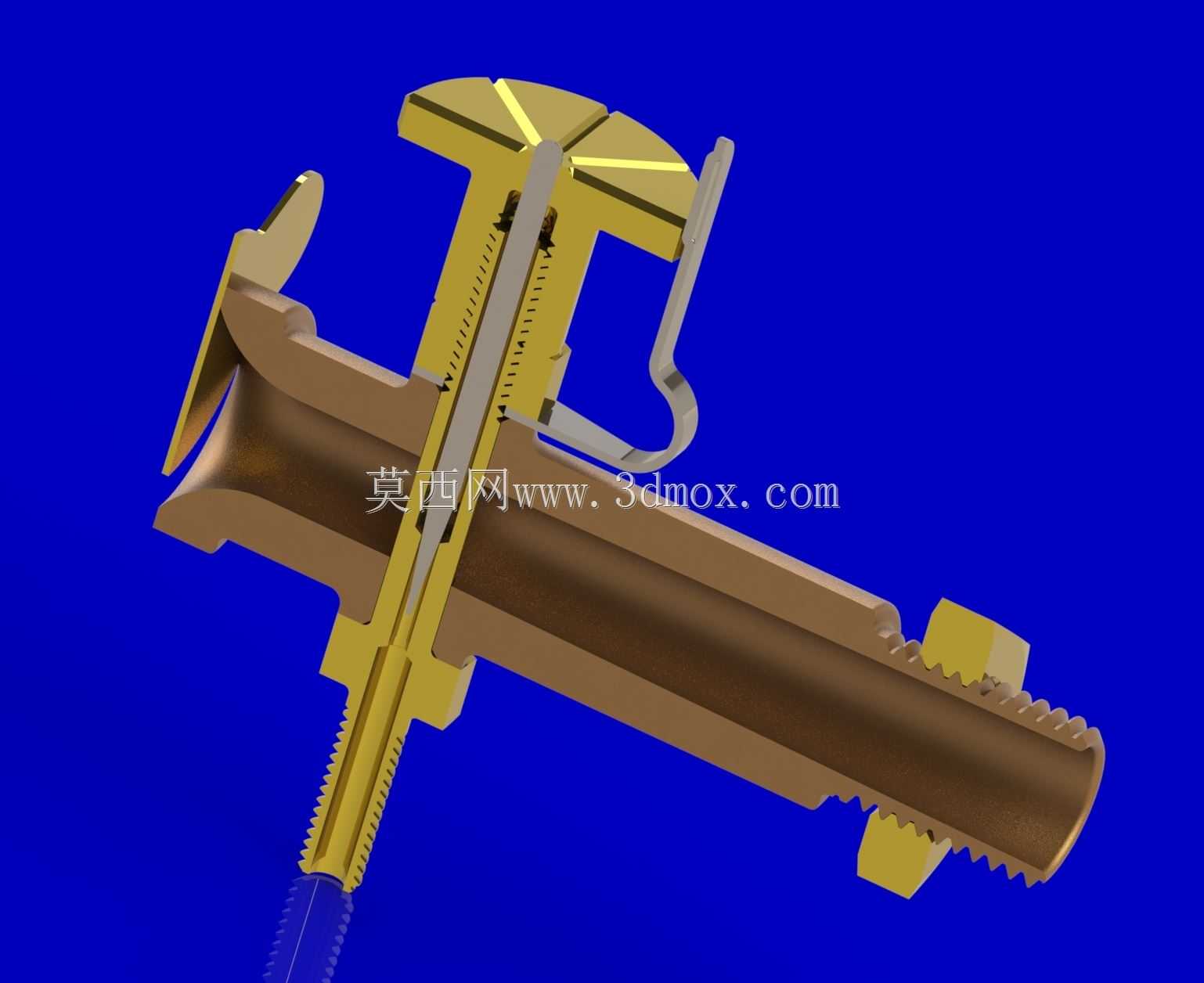

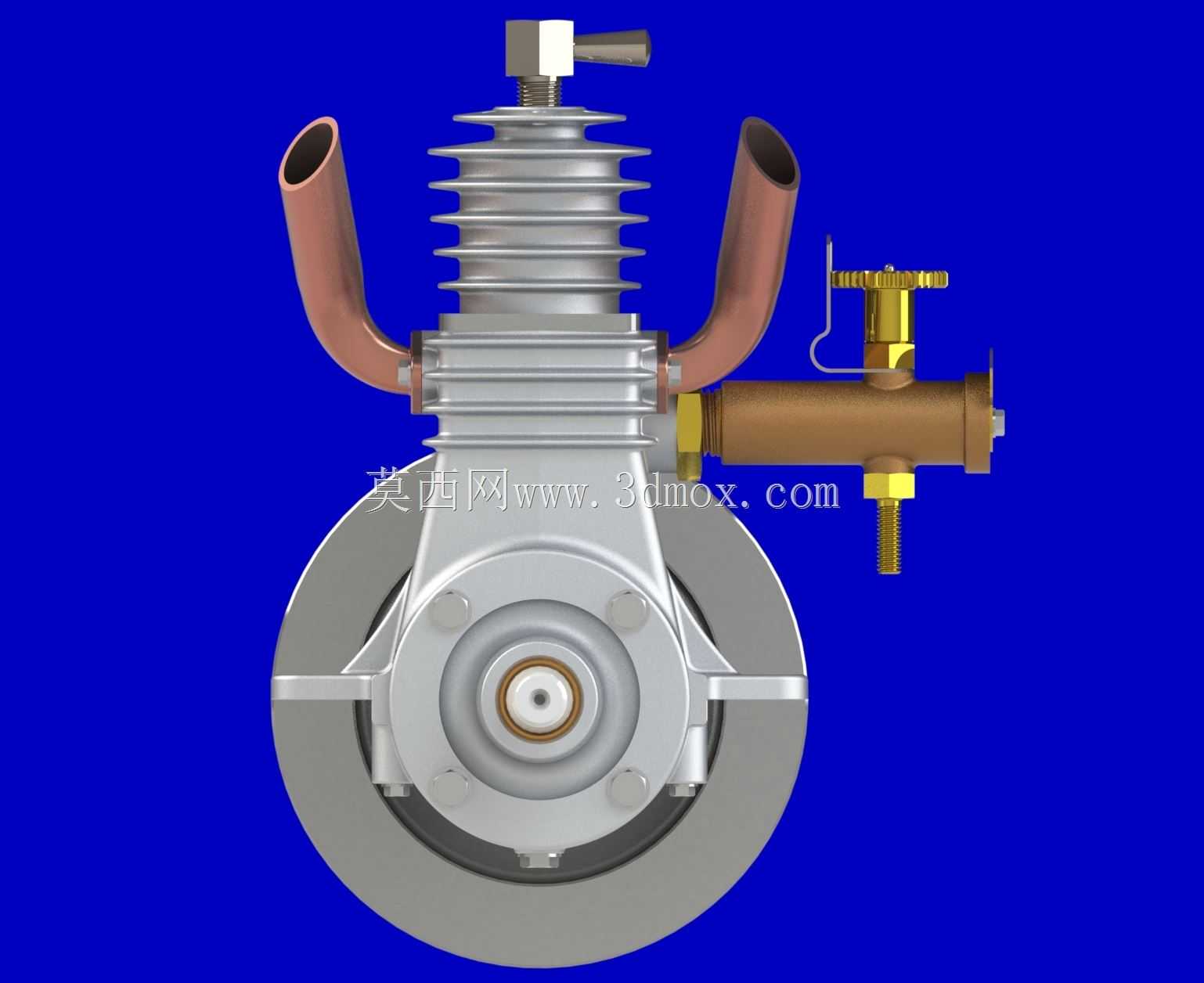

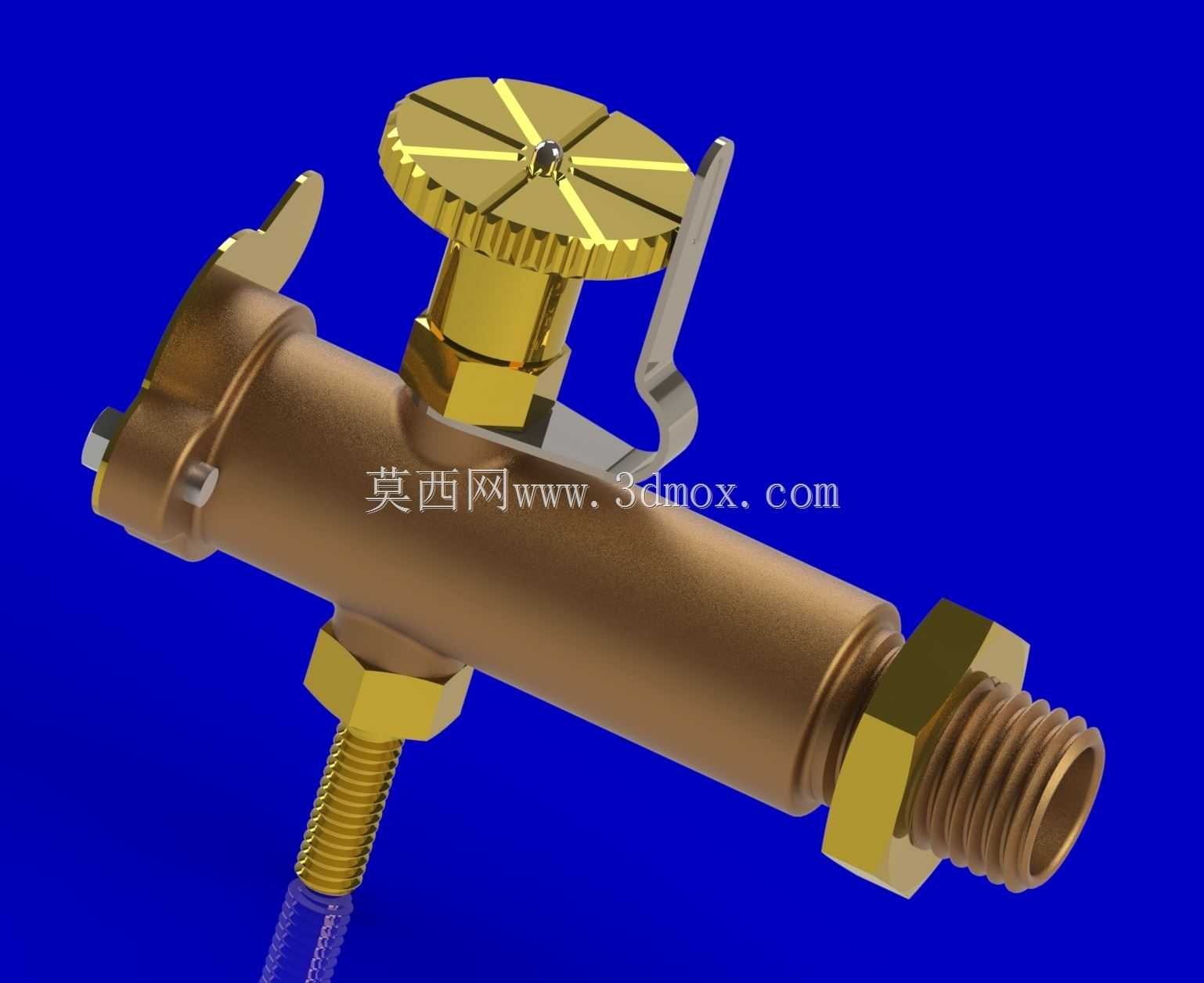

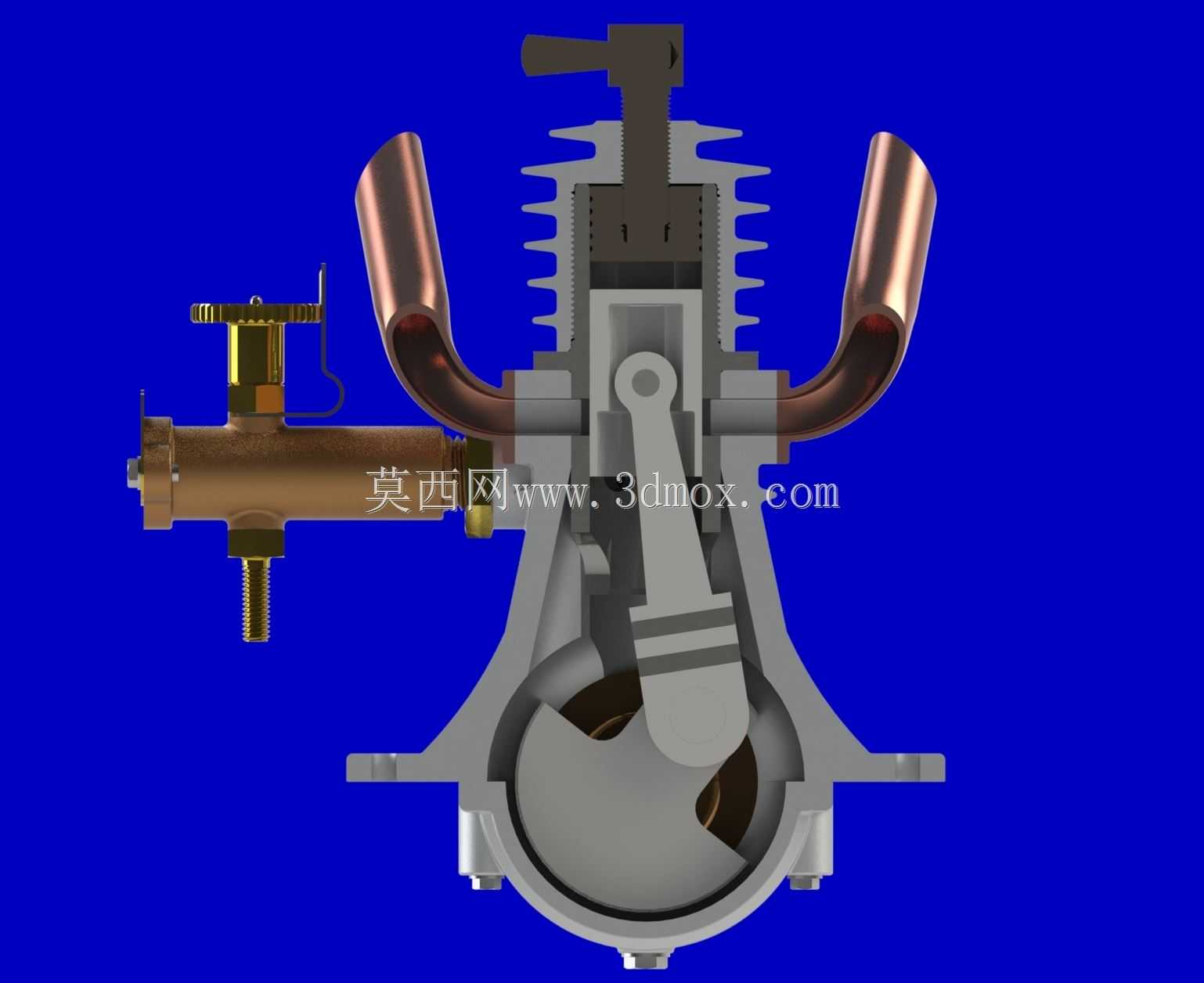

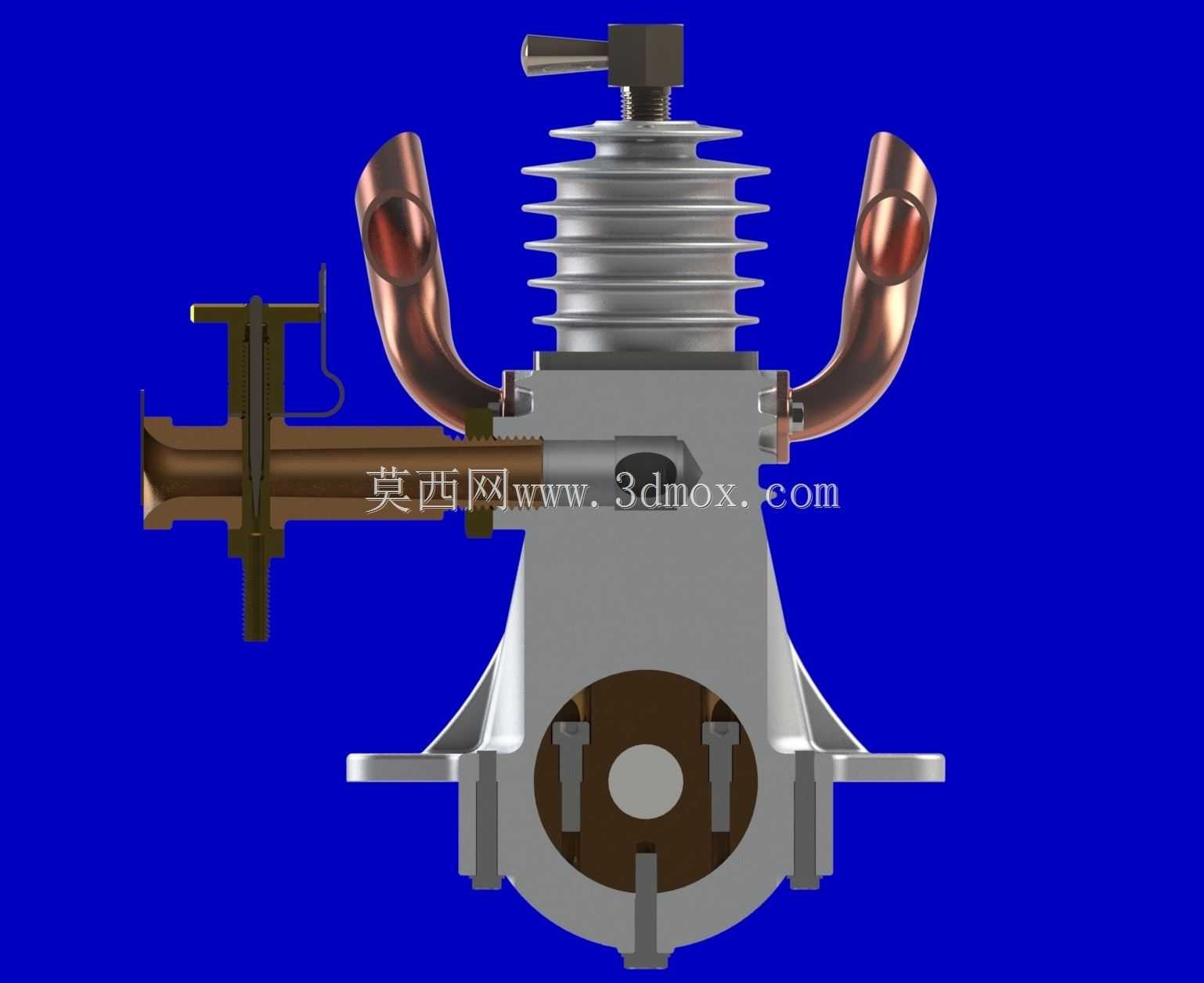

　　缸头部分的压燃结构采用常规的调压式设计，通过顶部的调压螺栓可以调整压燃的压缩比，适配不同配比的燃油，在不同海拔、不同环境温度下都可以通过调整压缩比来保证启动性能与运转稳定性。燃油进气组件布置在箱体的侧后方，与两个缸体的进气道直接连通，二冲程结构的进气口开设在缸套下部，活塞下行时打开进气口完成油气混合气的吸入，同时完成扫气过程，这种结构的配气机构不需要额外的气门组件，整体运动部件更少，维护成本更低，适合小型动力设备的使用场景。

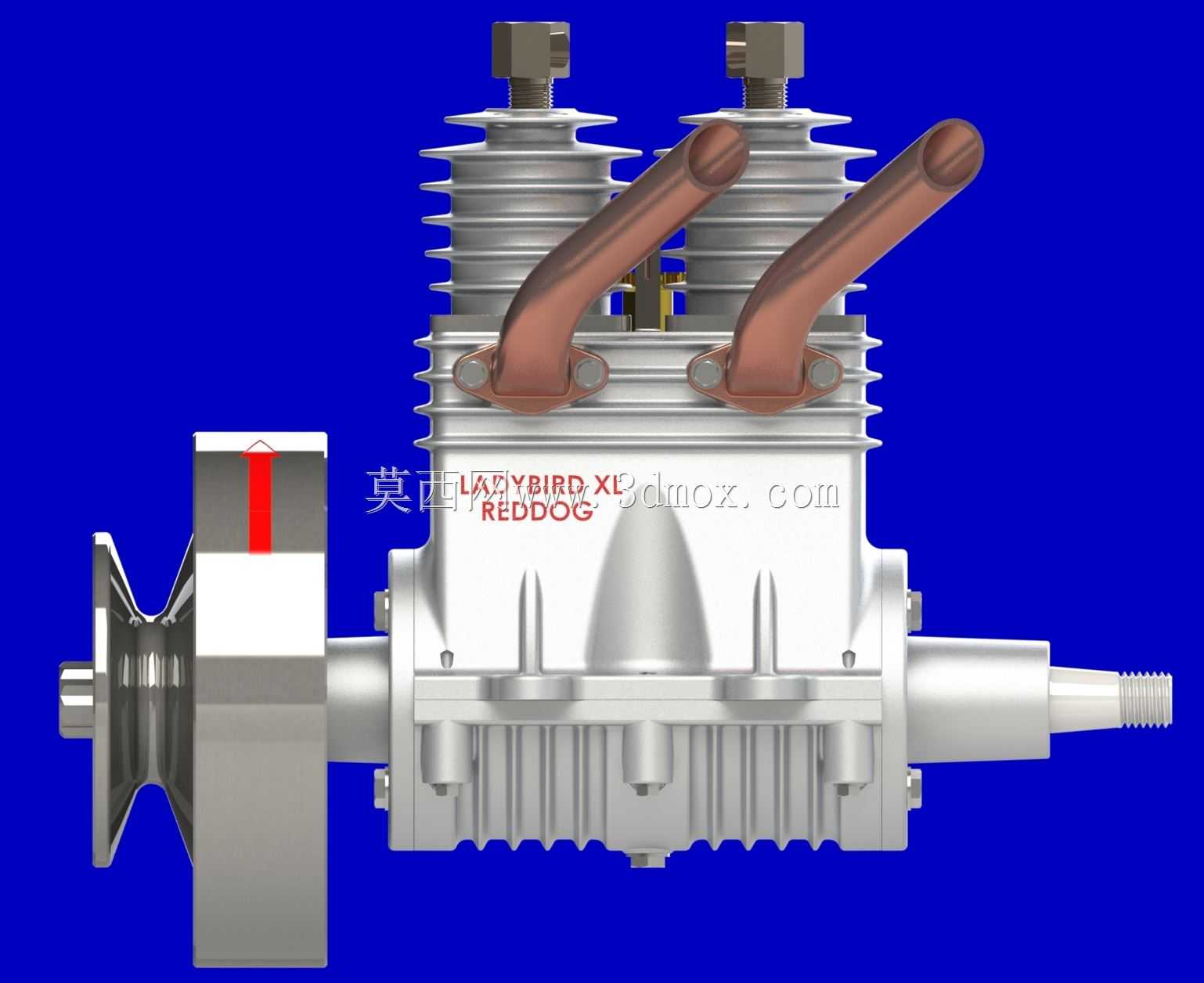

　　从安装边界来看，整机的宽度控制在双缸并列的最小尺寸范围内，两个缸体的中心距经过优化，既保证了缸体之间有足够的散热空间，又不会让整机宽度过大，输出轴的中心高与安装脚位的尺寸匹配常规小型动力设备的安装位，可以直接替换同排量级别的单缸二冲程动力单元，不需要对设备的安装机架做额外的修改。飞轮端布置在箱体的前端，飞轮的质量经过匹配计算，既可以保证曲轴运转的转动惯量足够维持怠速稳定，又不会因为飞轮质量过大导致油门响应变慢，对于需要快速调整动力输出的航模、小型竞速类载具来说，油门响应速度直接影响操控表现。

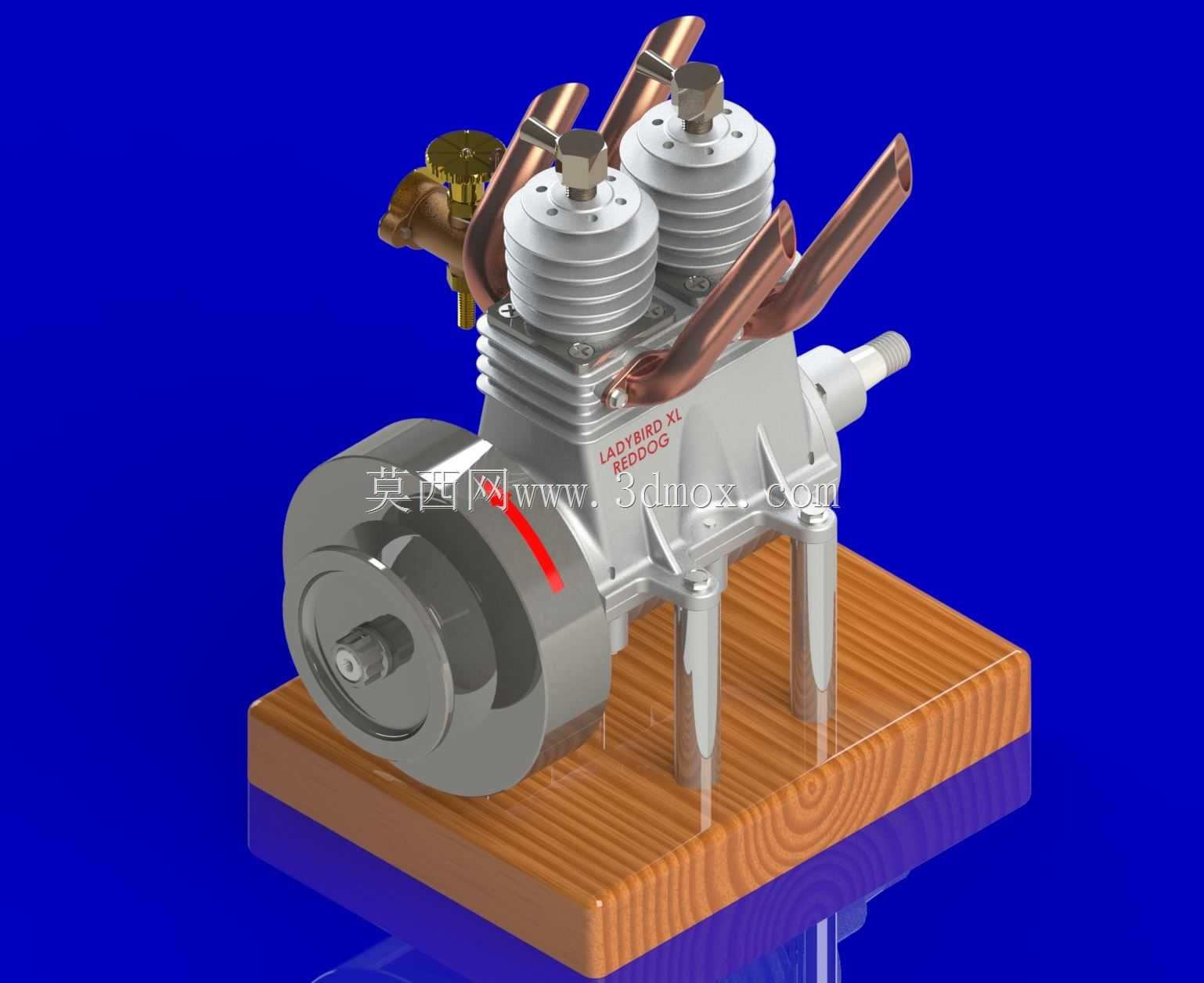

　　实际使用场景中，这类小型双缸压燃二冲程动力单元，除了航模领域之外，还可以适配小型便携发电机组、小型园林作业机具、实验类小型移动载具等场景，结构简单可靠、维护难度低、自重轻的特点，让它在对动力单元自重、体积有严格限制的场景下有不可替代的优势。设计过程中针对二冲程发动机常见的密封问题，曲轴箱的结合面都做了平面度精度控制，配合密封垫可以保证曲轴箱的密封性，避免二冲程结构因为曲轴箱漏气导致的压缩不足、启动困难等问题。连杆部分采用轻量化的铝合金材质，在保证强度的前提下降低往复运动部件的质量，进一步减少运转时的惯性力，提升整机的最高转速上限，满足高功率输出的需求。
