10cc双缸四冲程风冷侧阀发动机结构设计

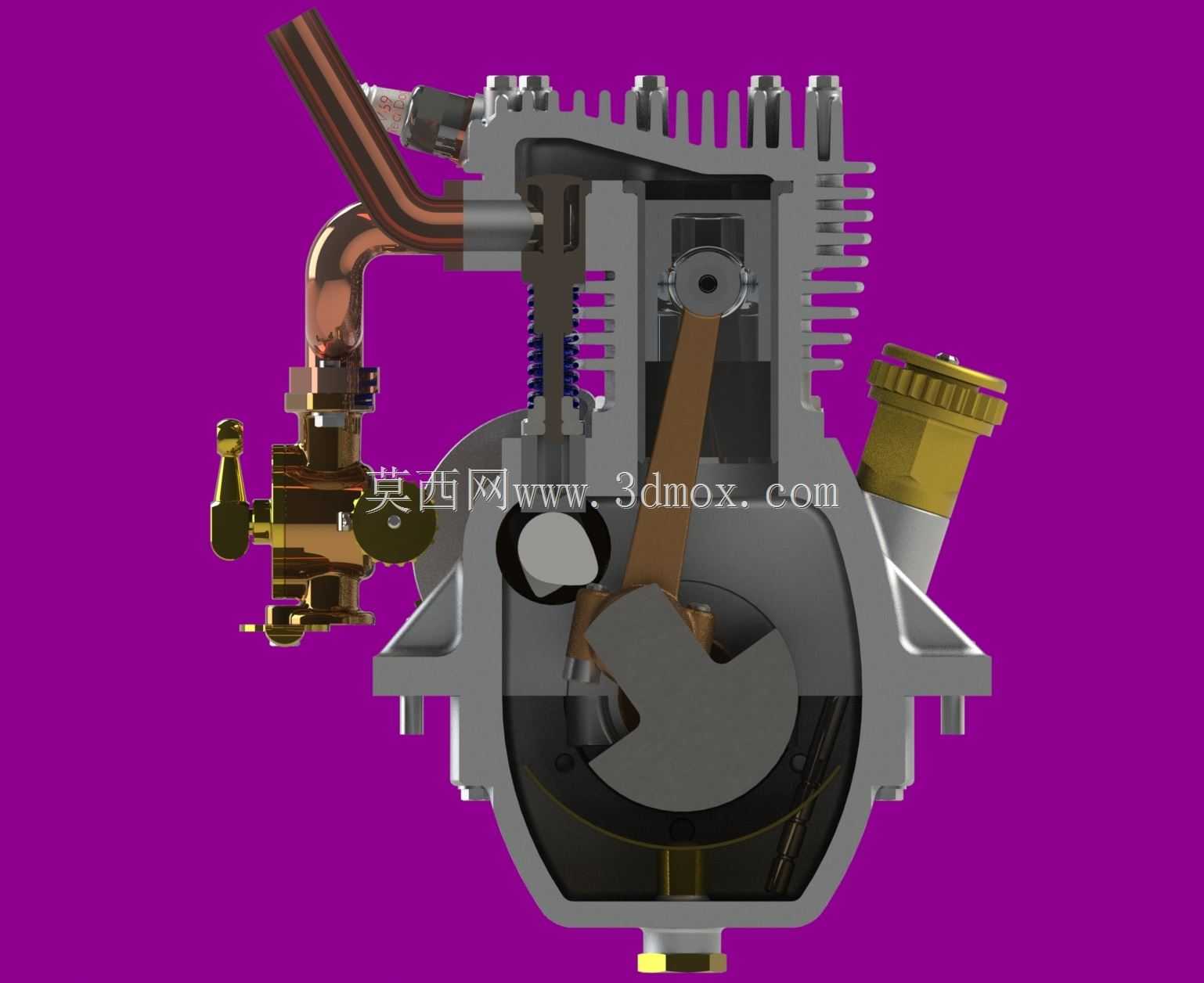

　　不需要在气缸盖上设置复杂的顶置凸轮轴、摇臂支座结构，整体气缸盖的外形更简洁，散热鳍片可以做更大面积的连续排布，风冷散热的气流路径更顺畅，在持续中低转速运行工况下，散热效率能够满足热平衡要求，不会出现局部热负荷过高导致的机件变形问题。设计过程中，首先围绕风冷散热的核心需求做整体布局规划，两个并列气缸的中心距经过反复校核，既保证相邻气缸的散热鳍片之间留有足够的过风间隙，让冷却气流能够完整冲刷每个气缸的外周散热面，又尽可能压缩整机的横向宽度，控制整体安装尺寸边界；曲轴箱采用分体式结构设计，合箱面设置在曲轴轴线所在平面，方便加工阶段的曲轴孔同轴度保证，也便于后续装配环节的曲轴、连杆组件安装；进气歧管采用对称式弯管布局，这款小排量双缸动力单元，核心定位面向小型航模、轻型载人代步装置、小型园林作业机具的动力配套场景，在实际应用中，这类小排量风冷动力不需要额外配置水冷循环管路、散热水箱与冷却液循环泵，整体结构自重更轻，维护环节更少，能够适配无持续大负载、对动力单元自重敏感的安装场景，比如小型固定翼航模的动力输出、迷你摩托的行走驱动、便携发电机组的动力源，都能依托这类结构紧凑的风冷发动机实现稳定动力输出。从功能特性来看，该动力采用双缸并列布局，相比同排量单缸发动机，曲轴每旋转一圈的点火间隔更短，动力输出的平顺性有明显提升，运行过程中的振动幅度更小，能够降低配套设备的减震结构设计压力；侧阀式配气结构将气门组件布置在气缸体侧方，

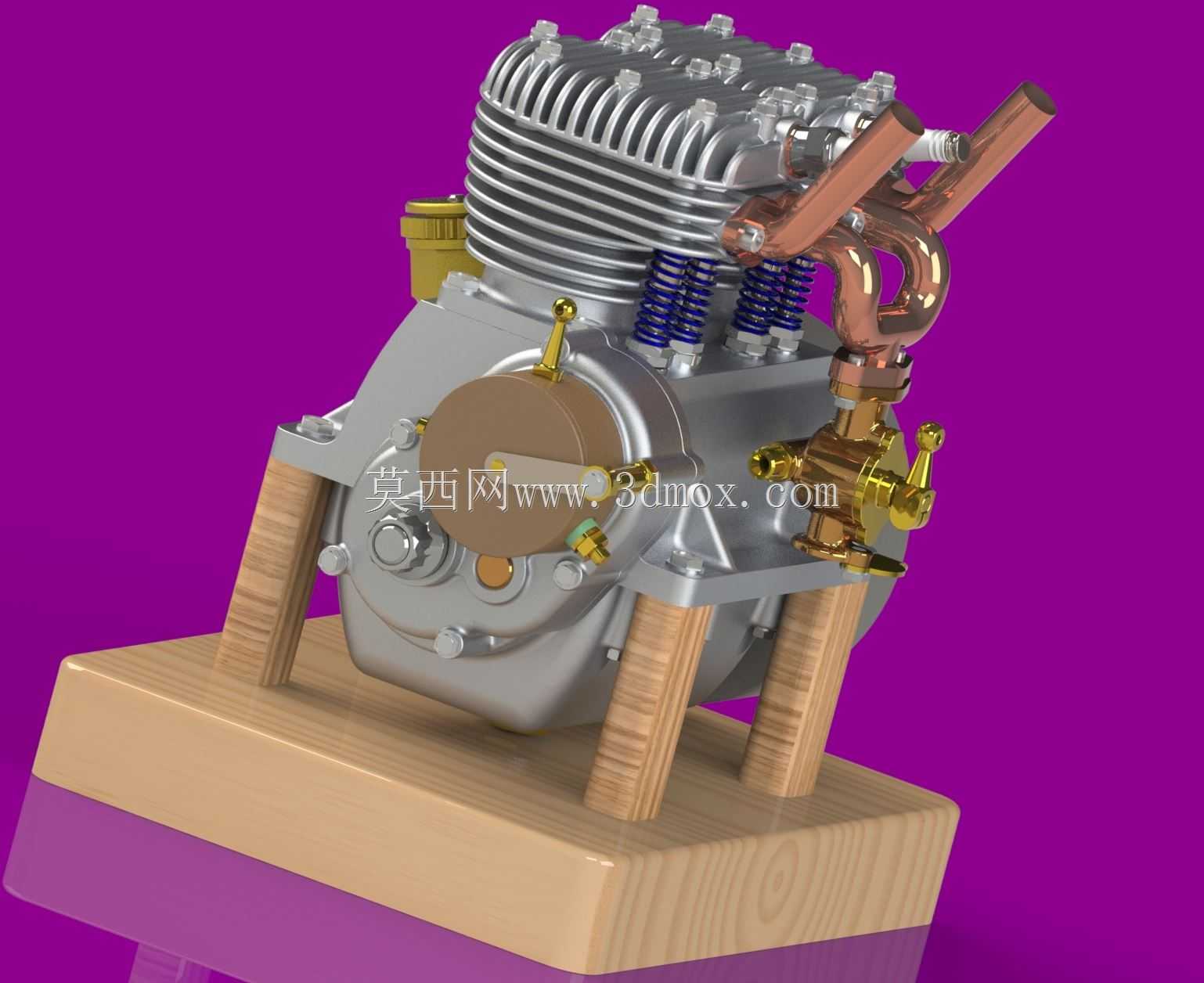

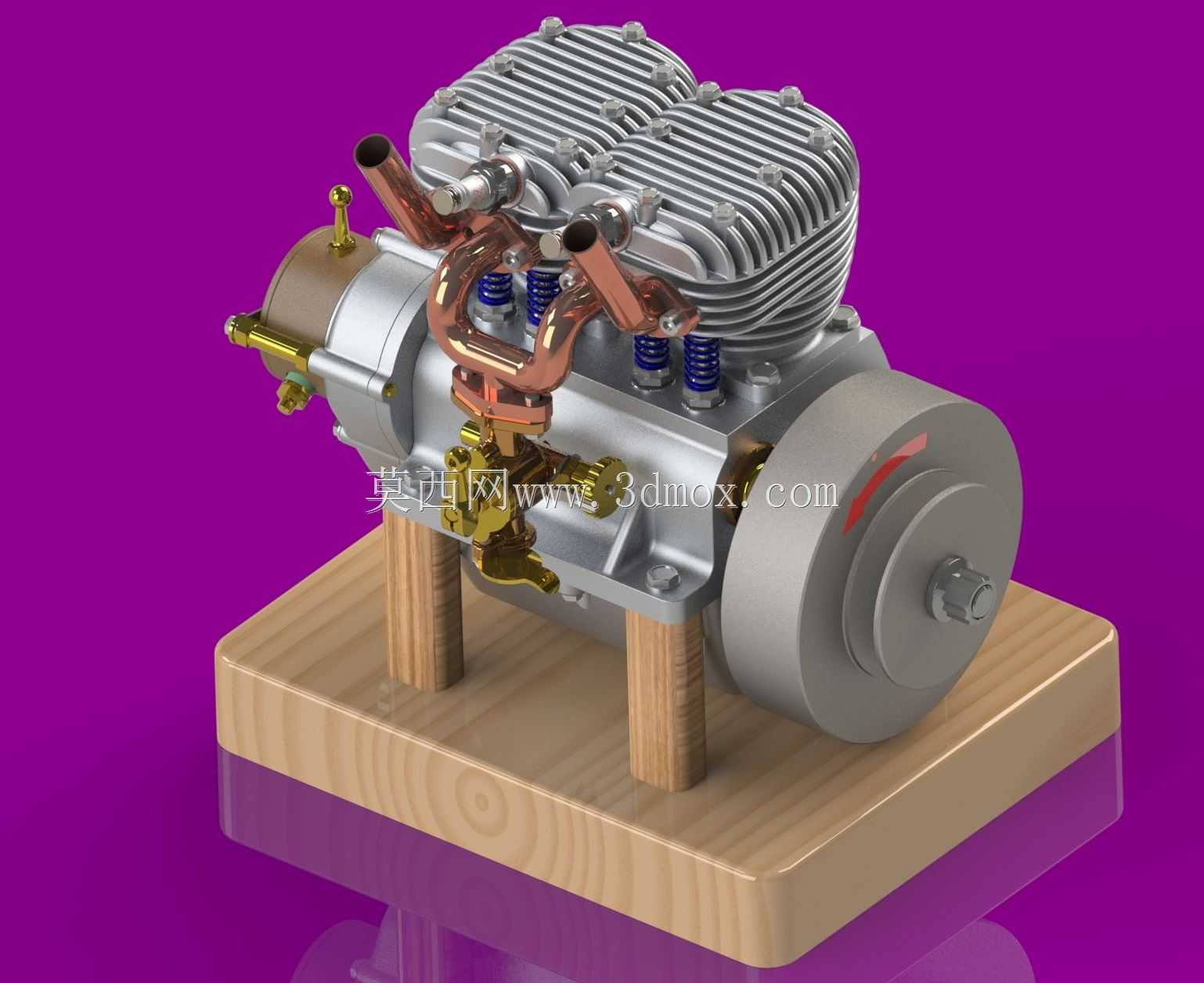

　　保证两个气缸的进气路径长度一致，减少各缸进气量偏差带来的动力输出不均问题；排气接口统一朝向侧方布置，避免高温排气直接冲刷机身其他组件，也方便配套设备的排气管道接驳。从安装边界来看，整机底部设置了三个独立的安装支脚，支脚端面预留了标准安装孔位，三个支撑点的布局能够抵消运行过程中的振动传递，安装时不需要额外制作复杂的转接支架，直接通过螺栓就可以将动力单元固定在配套设备的安装基座上；曲轴输出端采用标准锥面配合键槽的连接结构，能够适配不同规格的联轴器、皮带轮、螺旋桨连接座，不需要对输出轴做二次加工就可以完成动力输出对接；整机的横向、纵向、高度尺寸都控制在小排量动力的常规适配范围内，不会出现安装时与周边设备部件发生干涉的问题。

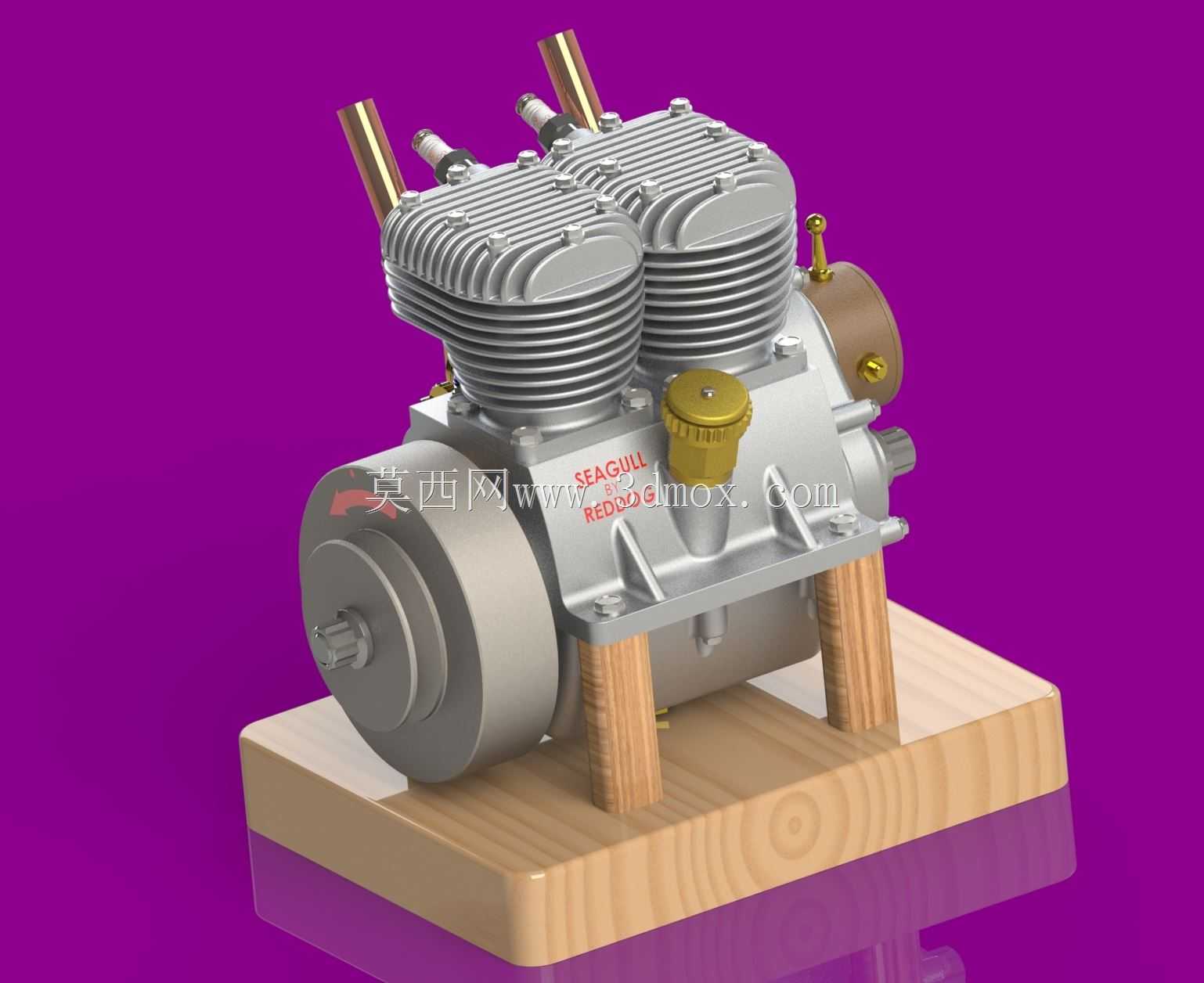

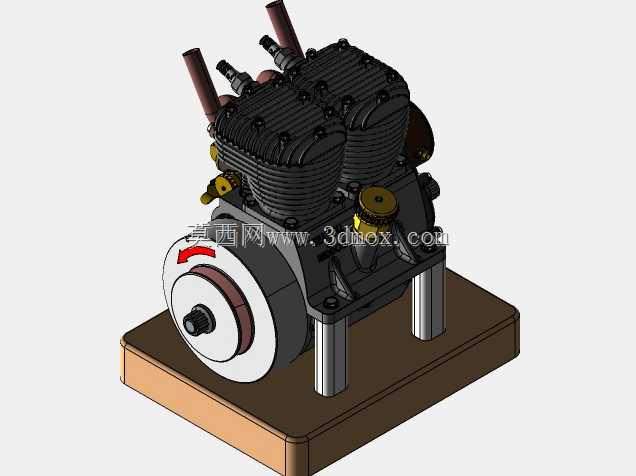

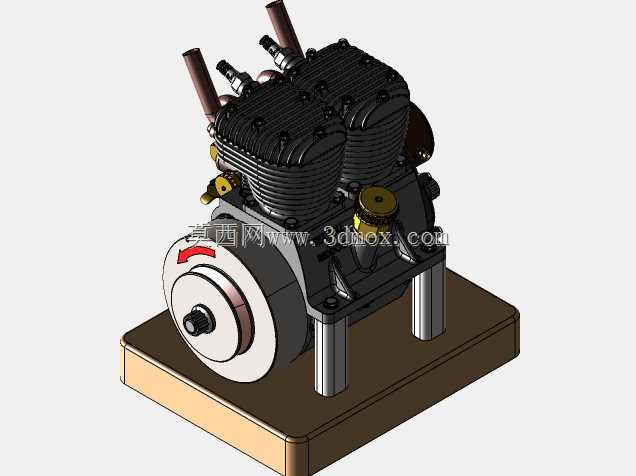

　　在细节结构设计上，气缸外周的散热鳍片采用等间距排布，鳍片厚度从根部到顶端逐步减薄，既保证鳍片与气缸本体的热传导效率，又能增大散热鳍片与空气的接触面积，冷却气流从气缸前方进入后，能够顺着鳍片间隙快速带走热量；气门调节机构设置在气缸侧方的可拆卸盖板内，日常调整气门间隙时不需要拆解气缸盖，只需要打开侧盖板就可以完成调节操作，大幅降低日常维护的工作量；曲轴端集成了大直径飞轮结构，飞轮本身兼顾冷却风扇的导风作用，旋转过程中能够主动引导气流吹向气缸散热鳍片，在设备低速移动甚至静止运行的状态下，也能保证足够的冷却风量通过散热面；燃油供给接口、润滑油加注口都布置在机身便于操作的侧方位置，日常加注燃油、补充润滑油时不需要拆解周边的配套部件，

　　操作空间充足。这类小排量双缸风冷发动机的设计，核心是在有限的体积和自重约束下，平衡动力输出平顺性、散热可靠性、维护便捷性三者的关系，不需要追求过高的升功率指标，而是把长期运行的稳定性、不同场景下的适配性放在设计优先级的首位，比如在配套小型航模使用时，更轻的自重能够提升有效载荷，更小的振动能够保证飞行控制组件的工作稳定性；在配套迷你代步车辆使用时，简单的结构能够降低故障概率，更少的维护需求能够提升日常使用的便利性；在配套便携发电设备使用时，平顺的动力输出能够保证发电频率的稳定，减少电压波动对用电设备的影响。设计过程中对各个运动部件的润滑路径也做了针对性优化，采用飞溅润滑方式，不需要额外配置机油泵，依靠曲轴旋转时带起的润滑油就可以完成曲轴轴承、连杆轴瓦、气缸壁、气门组件的润滑，进一步简化了内部结构，减少了潜在的故障点，同时也降低了整机的制造成本，让这类小排量动力单元能够适配更多对成本敏感的民用小型设备场景。
