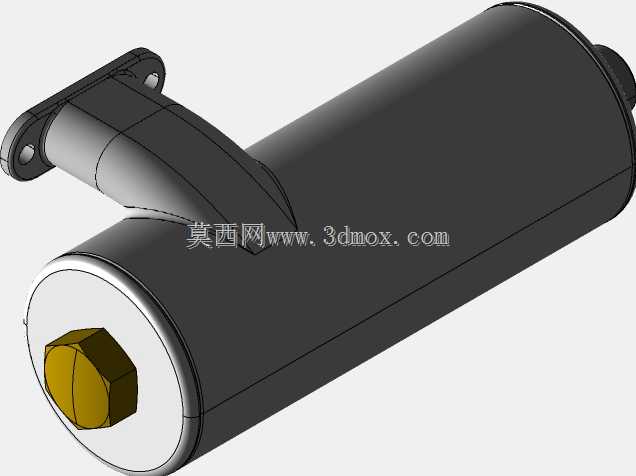

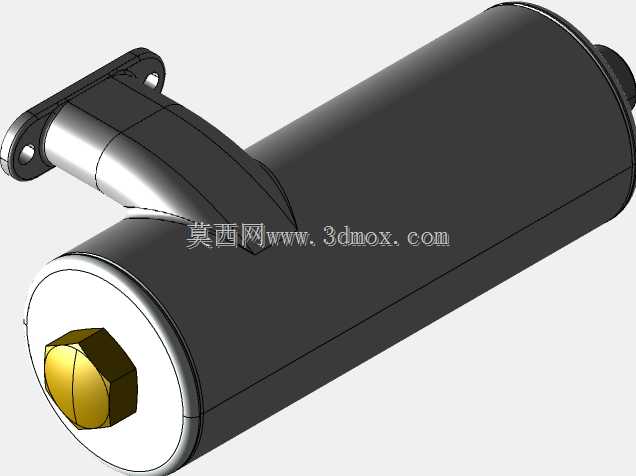

50cc级航模辅助发动机配套消声结构

　　这款消声结构是针对小排量二冲程航模辅助发动机开发的排气配套部件，主要适配50cc排量级的单缸航发，在航模飞行、小型动力试验台架这类场景中承担排气降噪、优化排气回压的核心作用。很多玩过油动航模的从业者都清楚，小排量二冲程航发本身排气脉冲强、高频噪声突出，要是没有匹配的消声结构，不仅地面调试时噪声远超场地管控要求，飞行过程中也容易因为排气回压不匹配导致发动机工况不稳，出现怠速掉转、高速段供油不足的问题。

　　从实际使用场景来看，这类消声器既要满足航模轻量化的安装要求，又要在有限的空间内实现足够的消声量，同时不能过度增加排气背压影响发动机动力输出。设计过程中首先要卡准安装边界：消声器的进气接口直接对接发动机排气口，接口的安装孔位、密封端面的平面度公差控制在0.05mm以内，避免高温排气泄漏，同时接口的朝向要适配航模机身的安装空间，不能和机身蒙皮、油箱、舵机走线产生干涉。整体外形采用流线型收窄设计，最大外轮廓尺寸控制在可适配常规像真机机身舱段的范围内，外壳壁厚控制在1.2mm，在保证高温排气下结构刚度的前提下尽可能降低自重，避免给航模增加不必要的载荷影响飞行配平。

　　内部结构上采用了多级膨胀腔加阻性吸声的复合结构，第一级膨胀腔正对排气入口，利用腔体的突然扩容打散排气的高速脉冲气流，把排气的高频噪声先做第一次衰减，腔体内的导流隔板特意做了偏心开孔设计，避免气流直接贯通形成直排效应，同时引导气流在腔体内形成折返路径，延长气流在腔体内的停留时间。第二级腔体填充了耐高温的吸声介质，针对中低频段的排气噪声做二次吸收，同时在腔体末端设置了回压孔，通过孔径的匹配控制排气背压在发动机厂家要求的合理区间内，既保证消声效果，又不会因为背压过高导致发动机排气不畅、功率下降。

　　设计过程中还要考虑实际使用的维护性，消声器的尾端盖采用可拆卸结构，方便长时间使用后清理腔体内积碳——二冲程发动机因为是混合油润滑，排气中会携带少量未燃烧完全的机油，长时间运行后会在腔体内壁形成积碳，可拆卸端盖可以不用整体拆下消声器就完成积碳清理，降低日常维护的工作量。安装固定位采用了双点悬挂的结构，固定点处设置了耐高温的减震胶垫，既可以抵消发动机运行时传递到消声器的振动，避免结构共振产生额外的噪声，也能防止长时间振动导致固定螺栓松脱，提升飞行过程中的结构可靠性。

　　从实际台架测试的匹配效果来看，这款消声器适配对应50cc航发时，在怠速工况下的排气噪声可以降低22分贝以上，高速全油门工况下背压控制在合理范围，发动机的最大功率输出损失不超过3%，完全满足航模飞行的动力要求。同时消声器的表面温度分布经过优化，外表面最高温度区域避开了靠近机身蒙皮的一侧，防止高温烤坏机身的复合材料蒙皮，安装时只需要对接排气口、拧紧两个固定螺栓就可以完成装配，不需要额外做改装适配，不管是像真机的像真细节还原，还是普通练习机的降噪使用，都能满足对应的使用需求。另外针对同系列不同机型的发动机，这款消声器的接口尺寸做了通用化设计，只要是排气口法兰尺寸匹配的50cc级二冲程航发，都可以直接安装使用，不需要额外加工转接法兰，降低了配套使用的门槛。
