14螺栓无支撑撑杆结构设计

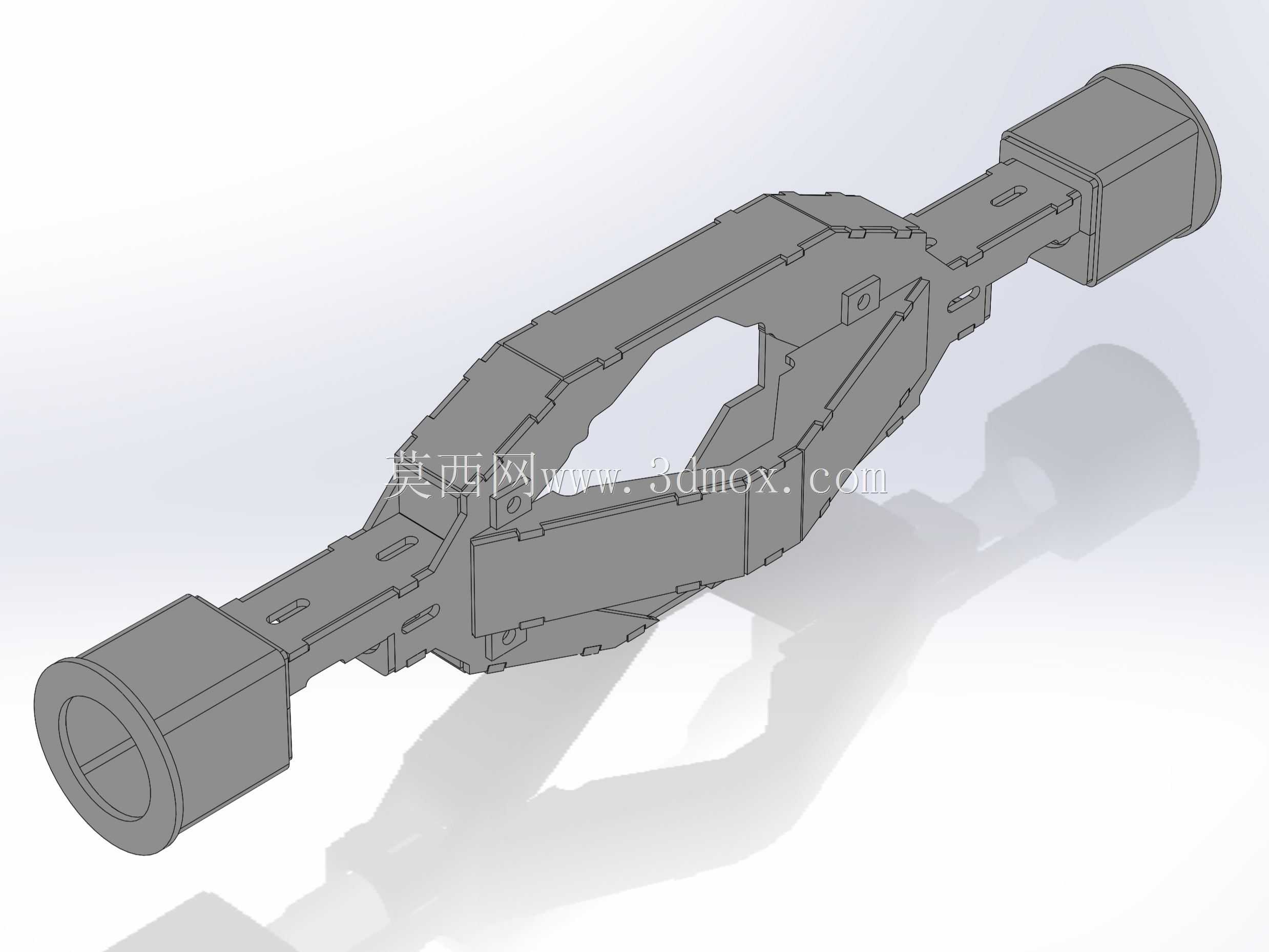

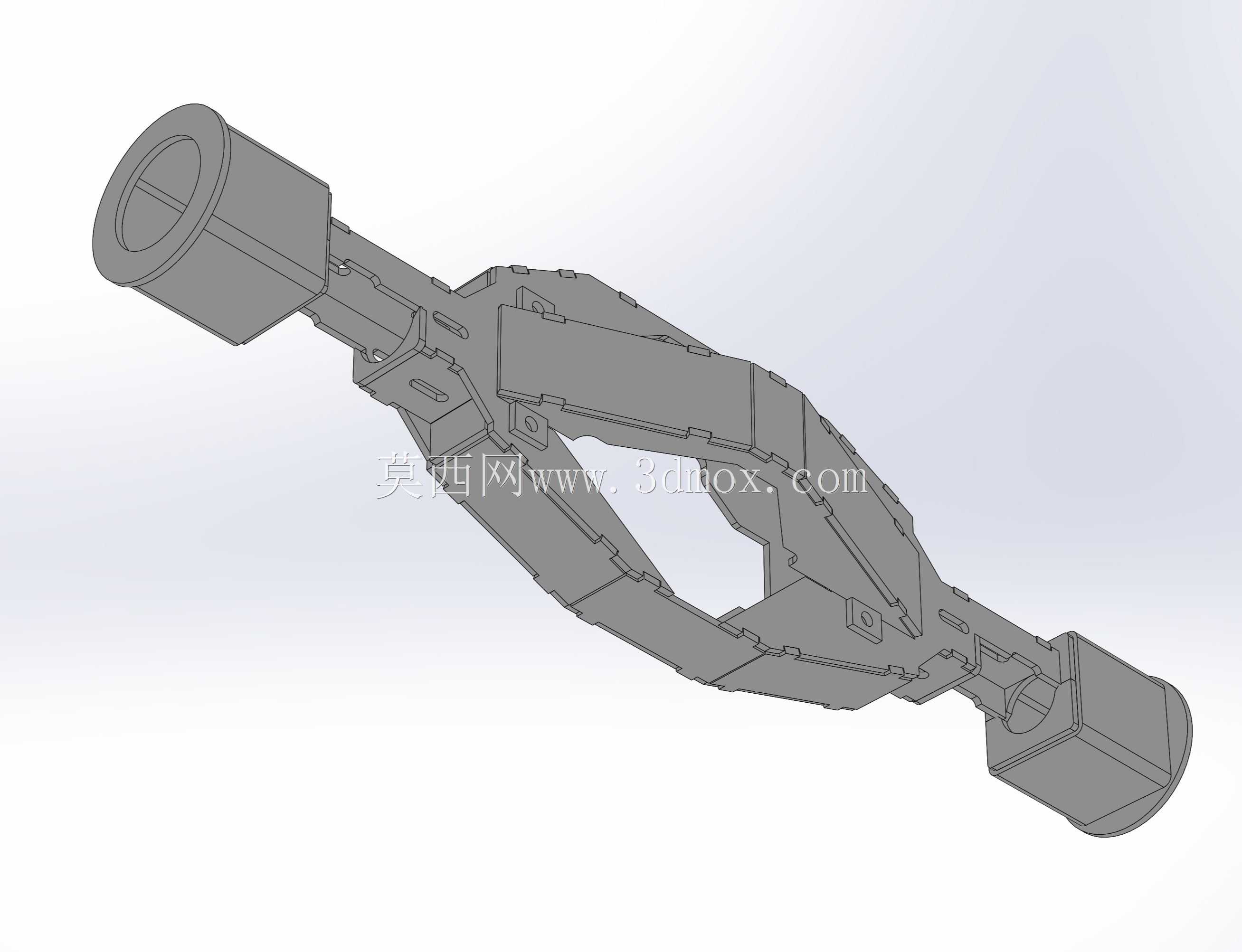

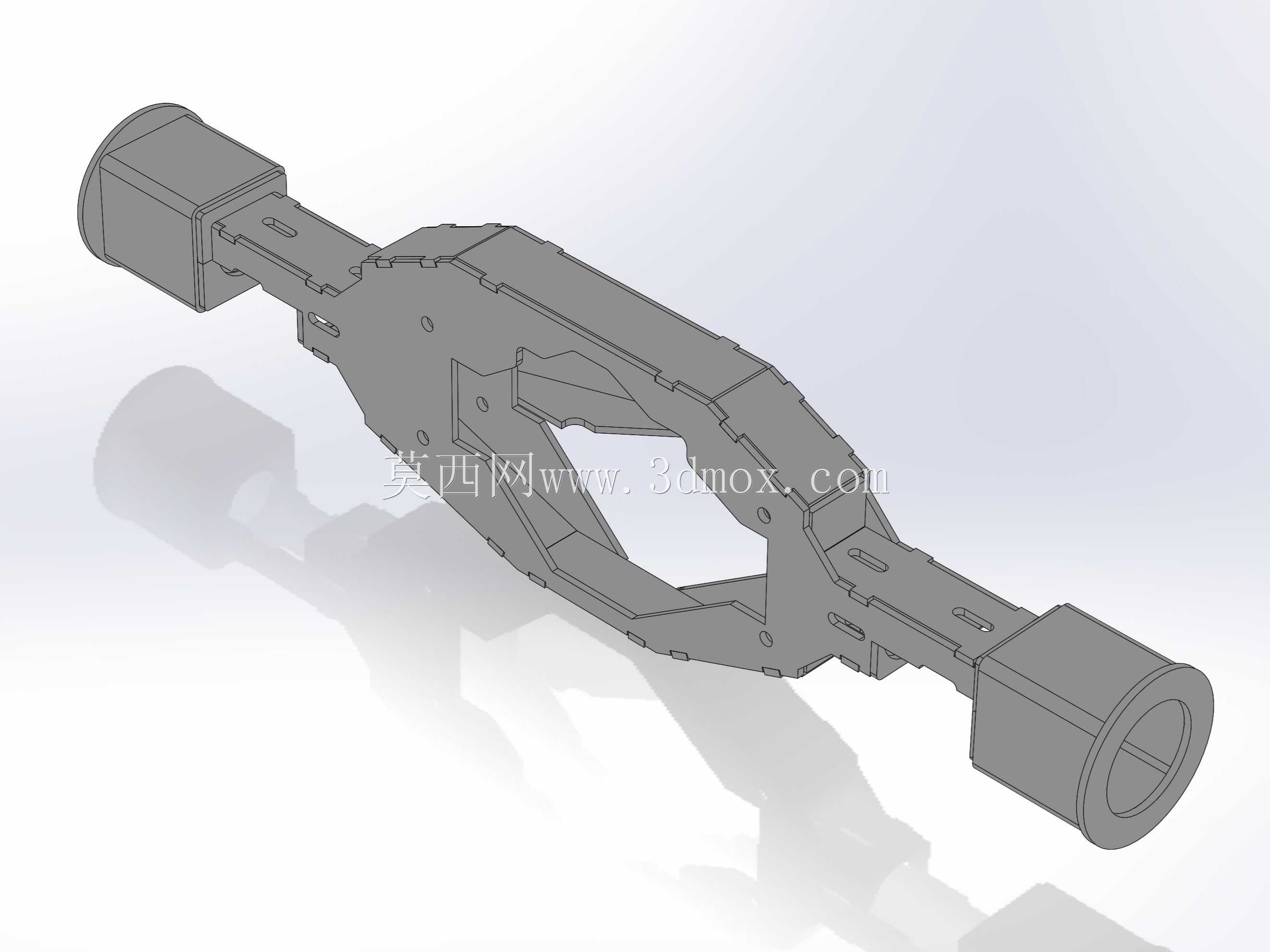

　　在越野底盘改装、特种作业车辆后传动系统改造场景中，这类撑杆结构主要承担后桥与车架之间的载荷传递、扭矩缓冲作用，替代传统多段拼接的支撑构件，解决库存标准螺栓撑杆无配套适配壳体的痛点。实际装车使用时，该结构直接对接节轴器输出端，两端的筒状接口分别匹配后桥输入端与车架连接座的安装尺寸，中间的镂空框架结构既可以避让底盘布置的制动管路、线束，也能在满足结构强度的前提下降低整体自重，减少非簧载质量对行驶稳定性的影响。

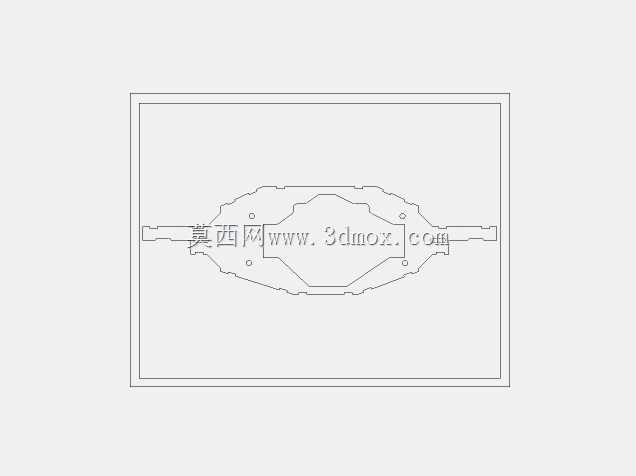

　　设计过程中优先考虑了库存配件的复用性，主体依托库存14螺栓的基础安装尺寸做延伸，整体壁厚控制在3/8英寸，全程未设置额外的内部支撑筋，依靠框架自身的闭合截面实现抗扭、抗弯性能。结构的受力路径做了针对性优化：两端筒状连接段承受的径向、轴向载荷，通过两侧对称的纵向板件传递到中间框架，中间镂空区域的边缘做了等半径圆角过渡，避免应力集中导致的疲劳开裂，所有螺栓安装孔的位置度公差控制在0.1mm以内，保证装车时无需额外修配即可对位安装。

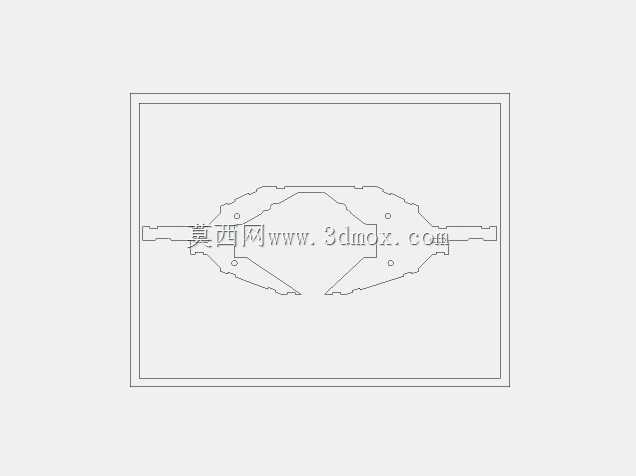

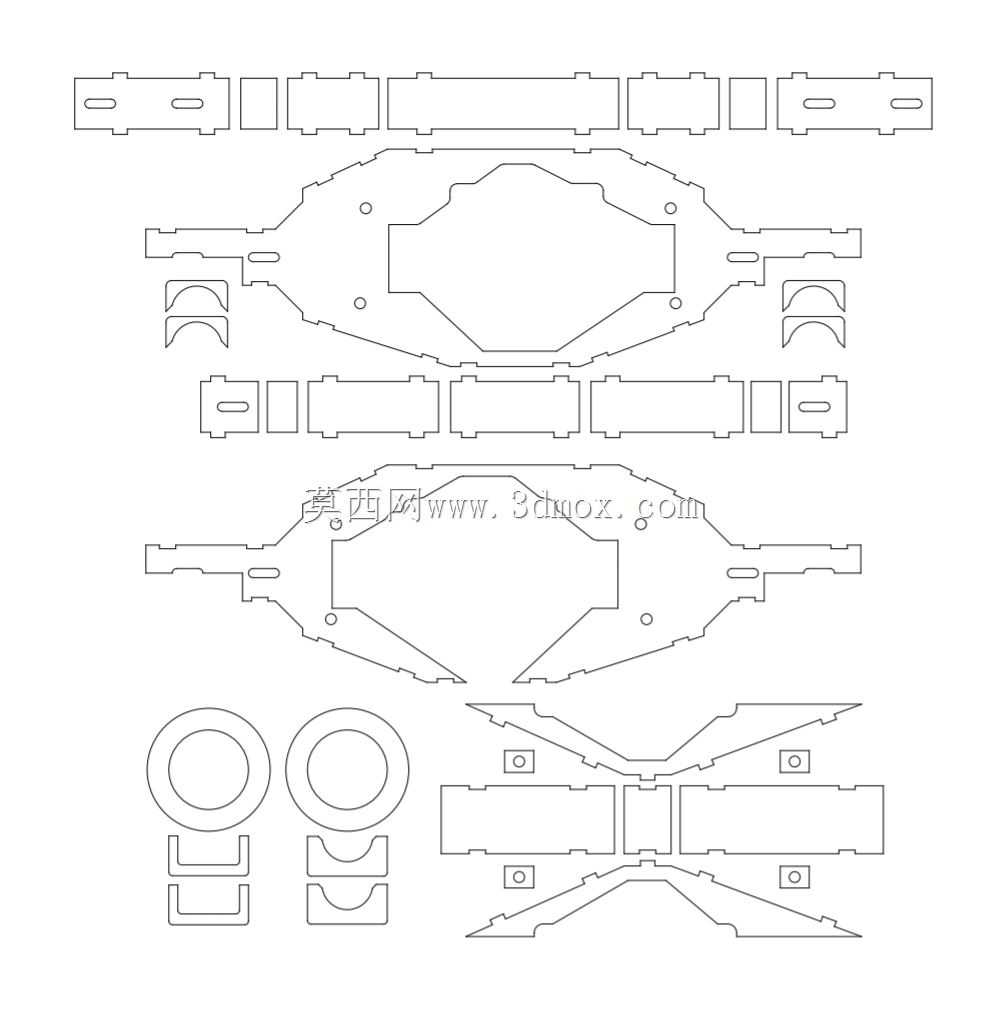

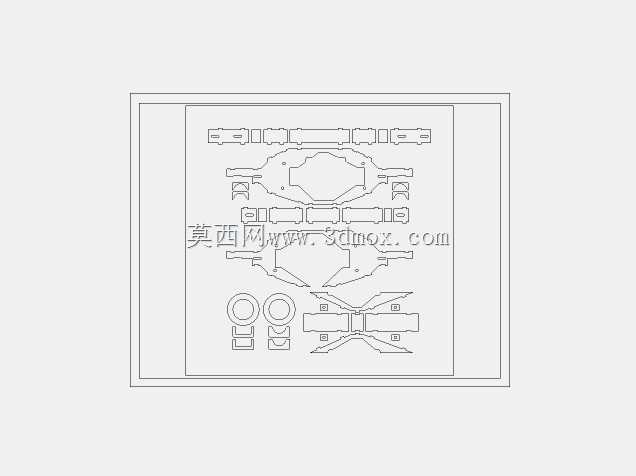

　　选材与工艺适配层面，顶部采用2"x2"规格的标准方管作为上承力构件，底部采用1/4"厚度的板材做下承力结构，两侧板件与方管、底板之间采用连续角焊缝连接，焊接位置预留了0.5mm的焊接收缩余量，避免焊接变形导致两端安装孔同轴度超差。结构内部预留了短管、齿轮组的安装空间，可直接集成配套的传动组件，同时预留了密封件、轴承的安装位，不需要额外加工支座即可完成整套传动单元的装配，控制臂安装位的开孔尺寸匹配市面主流改装控制臂的球头销规格，不需要额外制作转接件。

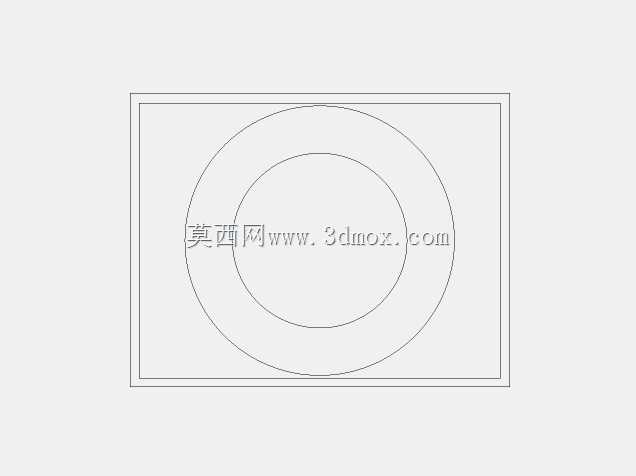

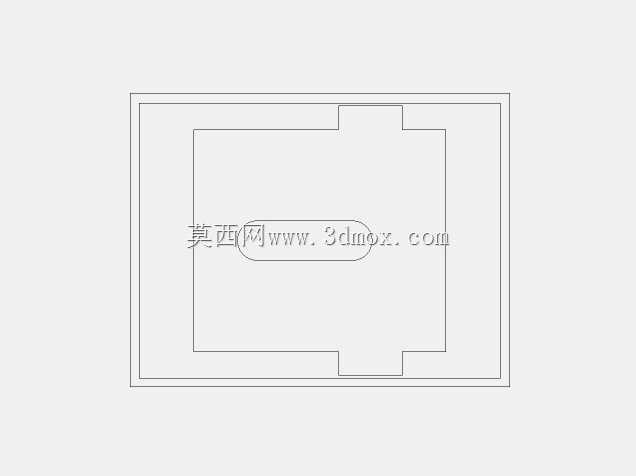

　　安装边界方面，两端筒状接口的内径匹配14螺栓撑杆的标准连接轴径，接口端面的止口深度控制在15mm，保证连接轴插入后有足够的配合长度，不会出现径向窜动；整体长度适配常规短轴后桥的安装跨距，安装时不需要切割车架或者改动后桥的原有安装位，直接替换原有撑杆即可完成装配。中间框架的镂空尺寸经过校核，在最大额定载荷下，框架的最大变形量不超过0.2mm，满足越野工况下大冲击载荷的使用要求，所有外露的棱边都做了R2的倒角处理，避免安装过程中割伤操作人员，也防止应力集中导致的边缘开裂。

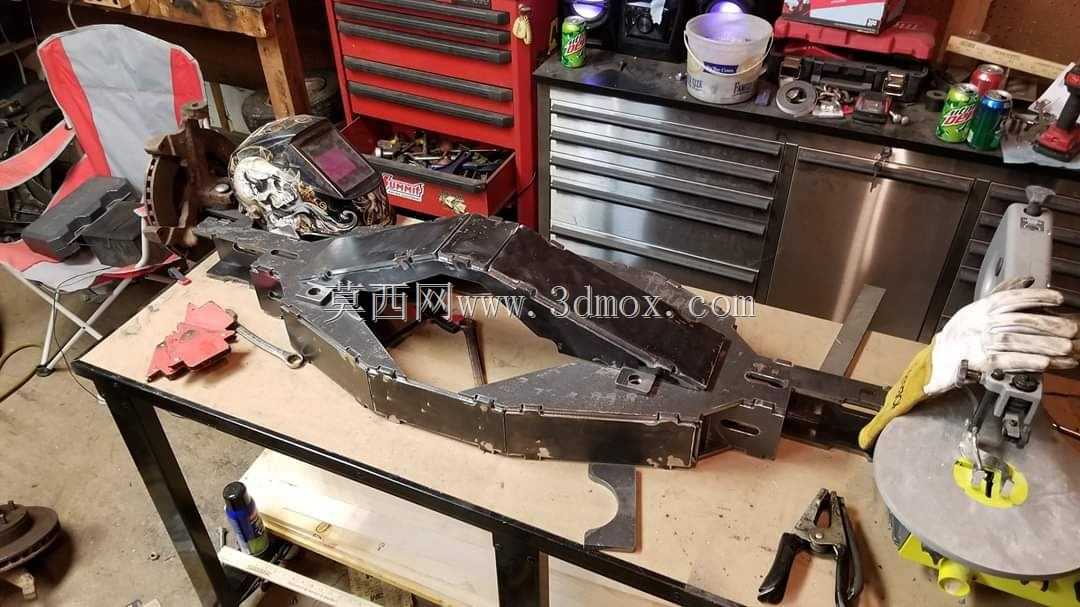

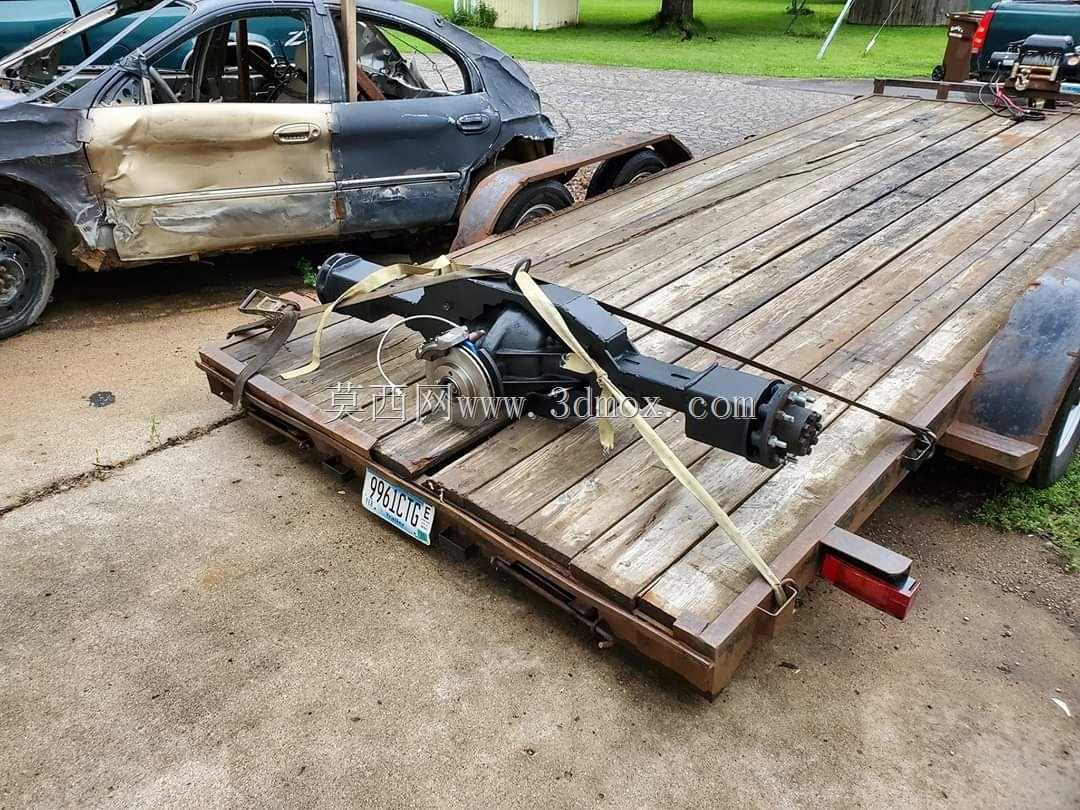

　　实际使用中，该结构可以将库存的标准14螺栓撑杆转化为完整的后桥支撑总成，不需要额外定制复杂的铸造壳体，加工仅需要切割、钻孔、焊接几道常规工序，普通机加工车间即可完成制作，成本仅为定制铸造壳体的三分之一左右。结构的维护便利性也做了考虑，所有需要定期检查的连接螺栓都布置在结构外侧，不需要拆解撑杆即可完成扭矩复检，密封件、轴承的更换也可以直接在车底操作，不需要将整个撑杆从车上拆下，大幅降低后期维护的工时成本。针对不同的载荷需求，还可以通过调整底部板材的厚度、增加侧面加强板的方式提升承载能力，基础结构不需要做大幅改动，具备不错的适配扩展性。
