DFC-1M型76型保险杠三维结构设计

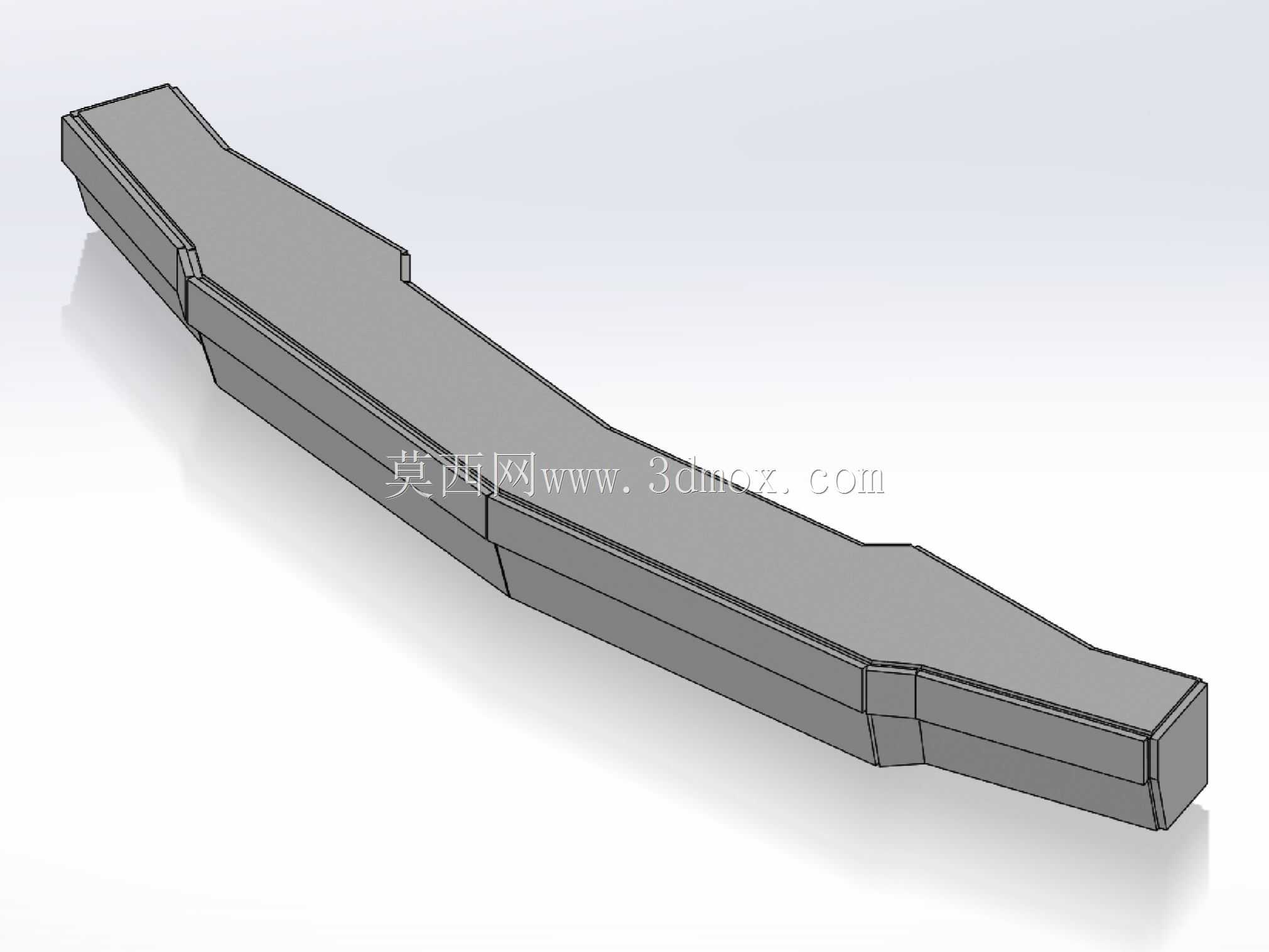

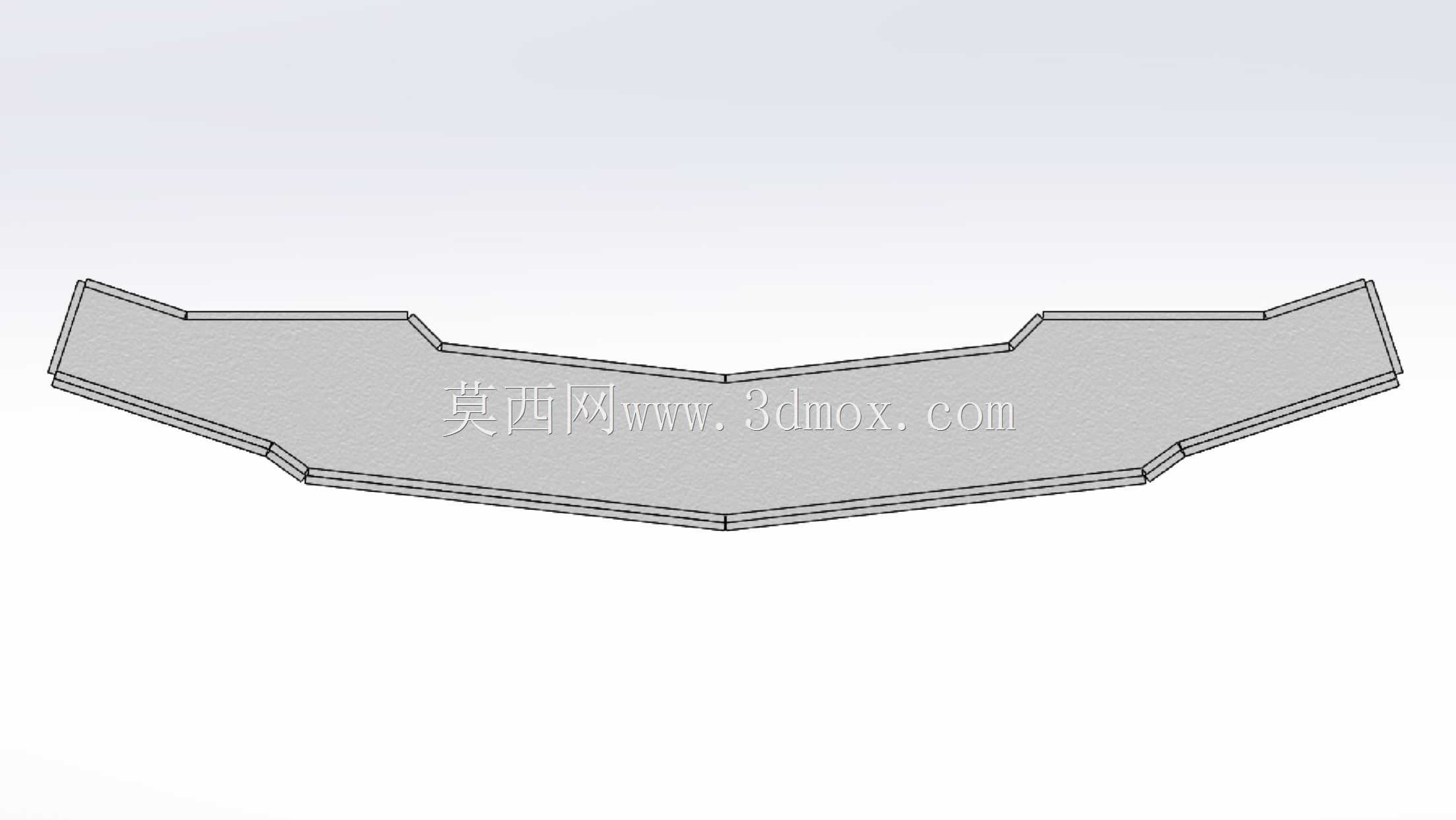

　　在重型作业设备、特种运输车辆的前端防护体系中，保险杠作为直接承接外部冲击、阻隔外力损伤核心部件的关键结构，其造型合理性、结构强度冗余、安装适配性直接决定了整机前端的防护可靠性。本次呈现的DFC-1M[250.21]#3/8"76型保险杠结构，完全围绕窄型作业设备的前端安装空间做适配设计，整体采用变截面长条形布局，沿长度方向做三段式折线收窄处理，两端的安装段做了厚度方向的阶梯分层，既可以匹配对应安装基座的卡槽定位需求，也能在螺栓锁紧时提供足够的承压面，避免长期受振出现连接松动。

　　从实际应用场景来看，这类保险杠主要适配轮距较窄的小型工程作业设备、厂区内部转运牵引车辆，这类设备的作业空间普遍狭窄，通行过程中容易和通道边缘的构筑物、堆放物料发生剐蹭、低速碰撞，保险杠的存在首先可以将碰撞冲击力沿自身长向结构分散传递，避免冲击力直接作用在前端的机架、散热模块、照明组件上。不同于民用车辆的吸能式保险杠设计，工业作业场景下的防护构件更侧重刚性防护能力，因此该结构整体采用等厚实体布局，没有设置刻意的压溃吸能区，所有的折线过渡位置都做了小圆弧倒角处理，避免应力集中导致长期受交变载荷出现结构开裂。

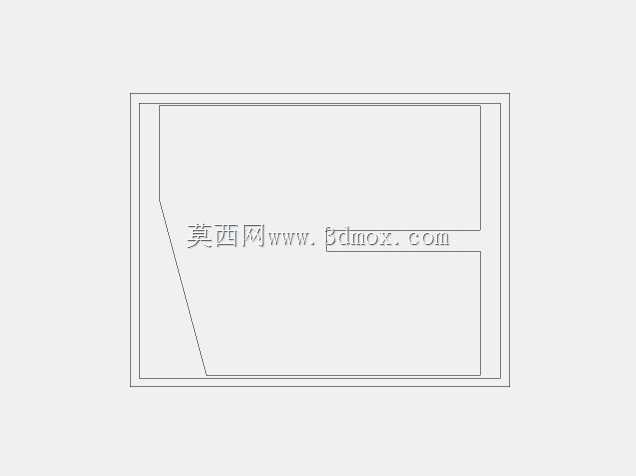

　　设计过程中首先锁定的是安装边界尺寸，对应安装基座的连接孔位间距为250.21mm，连接端采用3/8英寸标准紧固件适配，整体截面高度匹配76型安装位的空间限制，不会出现安装后和周边的转向拉杆、制动管路发生运动干涉的问题。沿长度方向的折线造型并非单纯的外观设计，中间段向外突出的尺寸经过反复校核，确保碰撞接触时最先受力的是保险杠本体的中间加强区域，而不是两端的安装连接位，这样可以将连接螺栓承受的剪切力降到最低，即使发生低速碰撞也不容易出现连接位断裂脱落的问题。

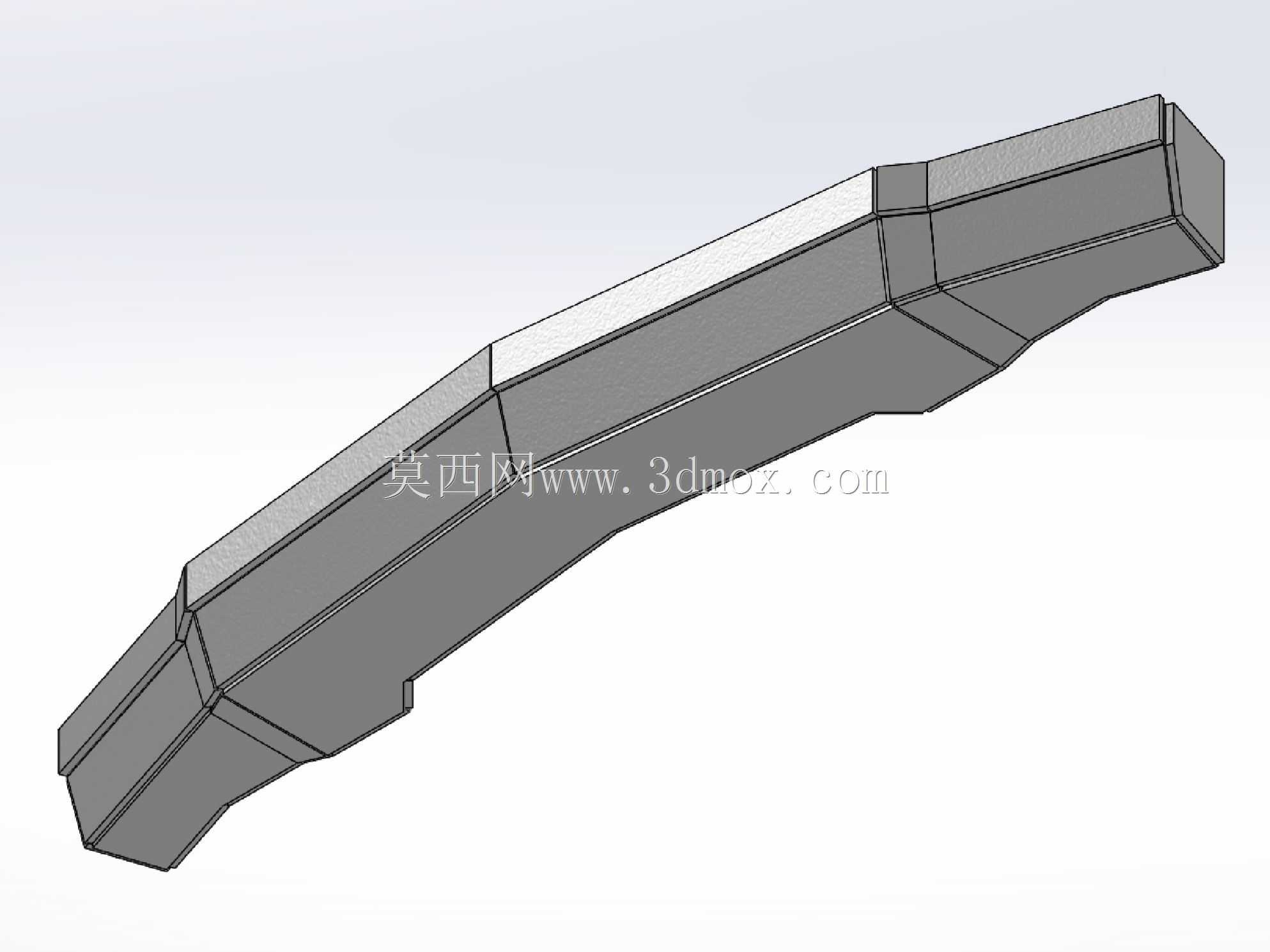

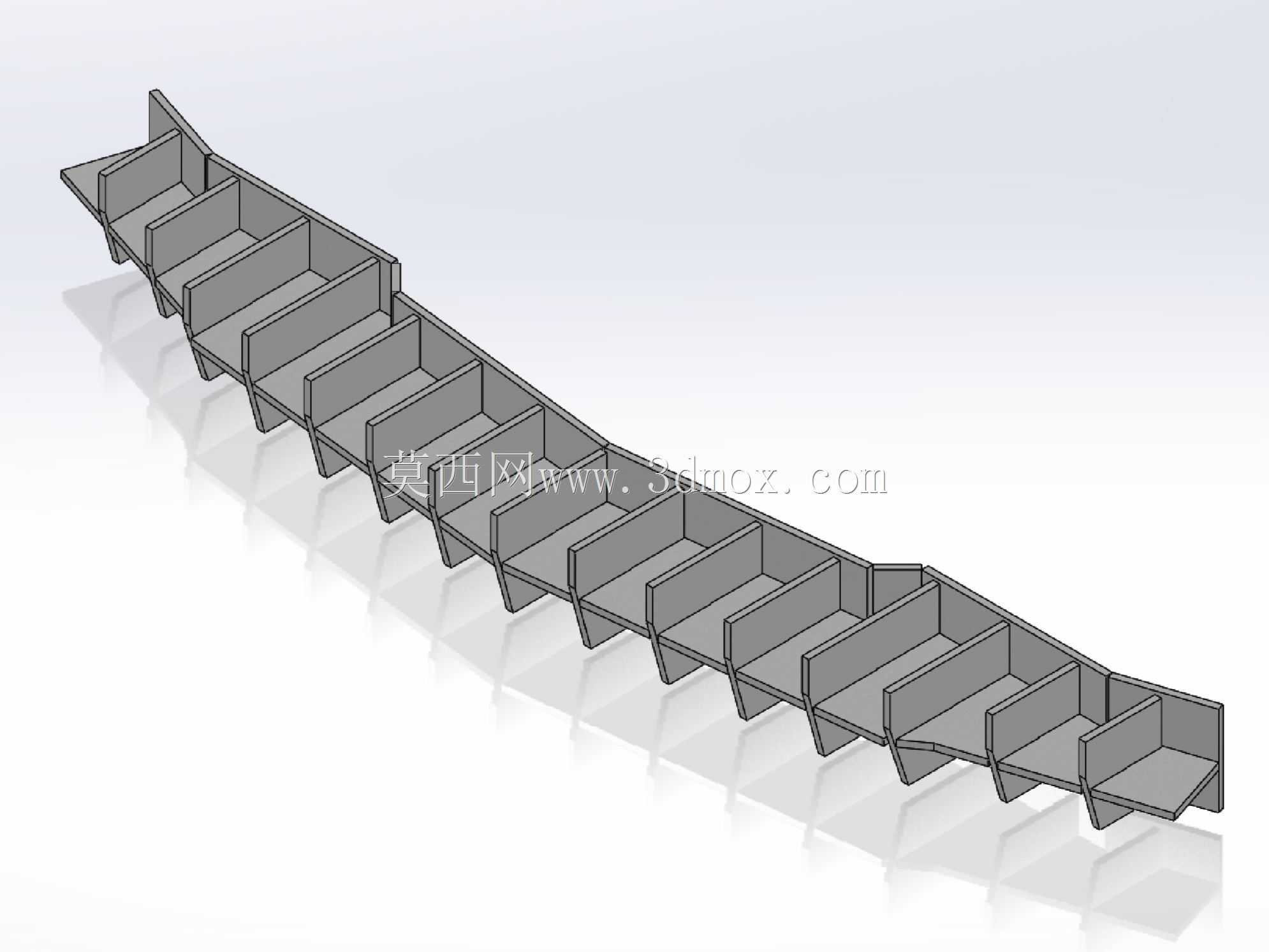

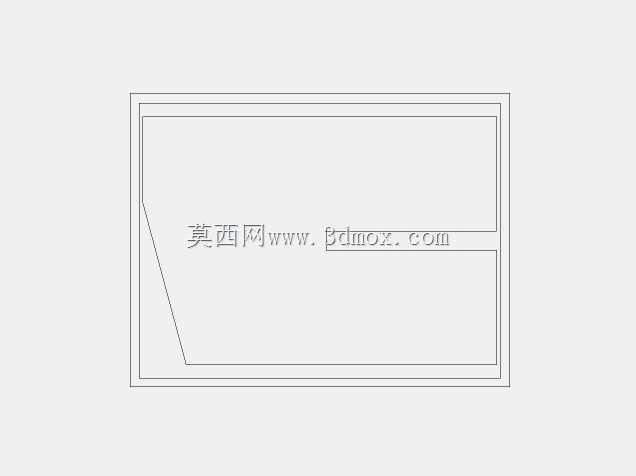

　　结构细节上，保险杠背面预留了和机架贴合的定位止口，安装时可以直接卡入机架前端的定位槽内，不需要额外做对位调整，能有效提升现场装配的效率。厚度方向的分层阶梯结构，一方面是为了适配不同厚度的安装垫片，满足不同出厂批次设备的装配间隙补偿需求，另一方面阶梯形成的棱边也可以作为结构加强筋，提升长条形构件的抗弯曲能力，在承受正面冲击时不容易出现中部弯折变形。整个构件的边缘都做了钝角倒边处理，避免装配和日常维护过程中锋利的边角划伤作业人员，也能减少剐蹭时对外部物体的切割损伤。

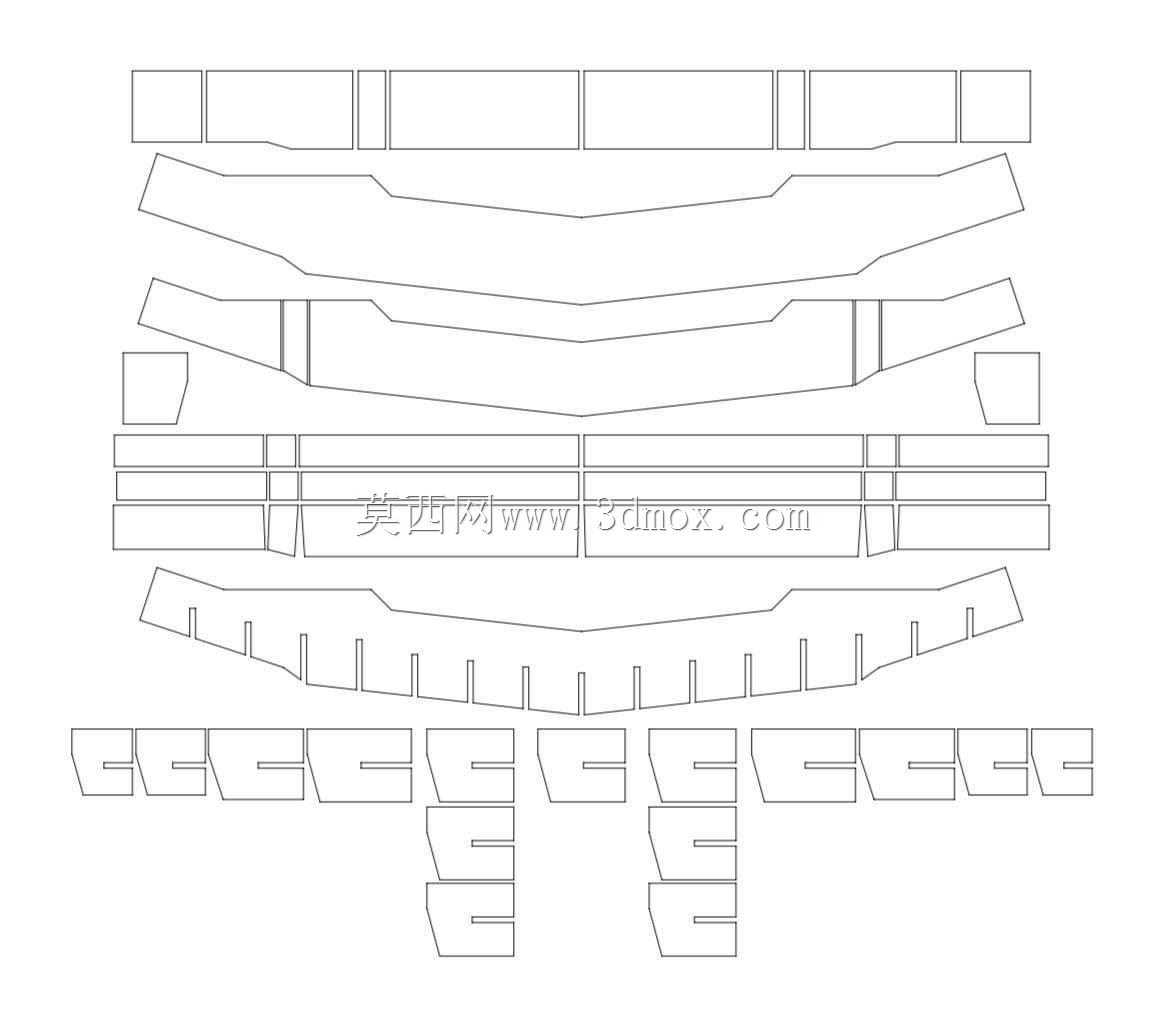

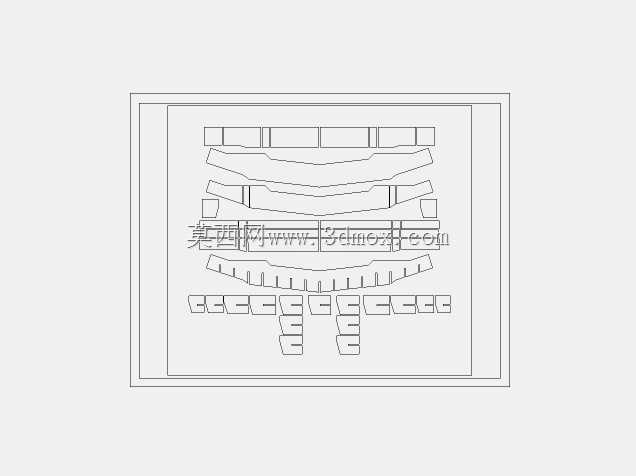

　　从建模逻辑来看，整个结构采用基础拉伸加特征切除的方式构建，所有的尺寸参数都完全对应实际加工的公差要求，安装孔位的位置度、配合面的平面度都预留了足够的加工余量，不管是采用钢板折弯焊接成型，还是采用型材铣削加工，都可以直接参考该三维结构做工艺拆解。不同于通用型保险杠的宽体设计，这款窄幅结构的重量控制更合理，不会给前端机架增加过多的额外负载，同时防护范围刚好覆盖前端核心部件的易碰撞区域，不会因为过度延伸影响设备的接近角，保障设备在爬坡、越障过程中不会出现保险杠剐蹭地面的问题。在长期的户外作业场景下，这种一体化的刚性结构也不容易出现积尘、积水的问题，后期维护只需要做常规的紧固检查即可，不需要额外的保养操作，结构可靠性完全满足工业场景下的高频使用需求。
