锥形过渡连接油箱壳体结构设计

　　该锥形壳体部件作为流体存储容腔的过渡连接段，主要应用在需要实现不同通径管路与容腔主体平顺衔接的流体系统中，在航空燃油系统、车载空调冷媒循环系统、小型动力设备供油单元中都能见到这类结构的身影，核心作用是消除通径突变带来的流体紊流、局部阻力激增问题，同时承担容腔端盖与外接管路之间的结构承载功能。从实际使用场景来看，这类锥形过渡段通常一端对接大直径的容腔本体法兰边，另一端对接小直径的外接管路接口，安装时大端通过卷边形成的法兰贴合面与容腔主体密封配合，依靠端面密封圈实现静密封，小端则通过焊接或者卡套结构与外接管路连接，整体安装边界需要保证锥形段的锥度与相邻部件的避让空间匹配，避免与周边的固定支架、线束管路产生干涉。设计这类结构时，

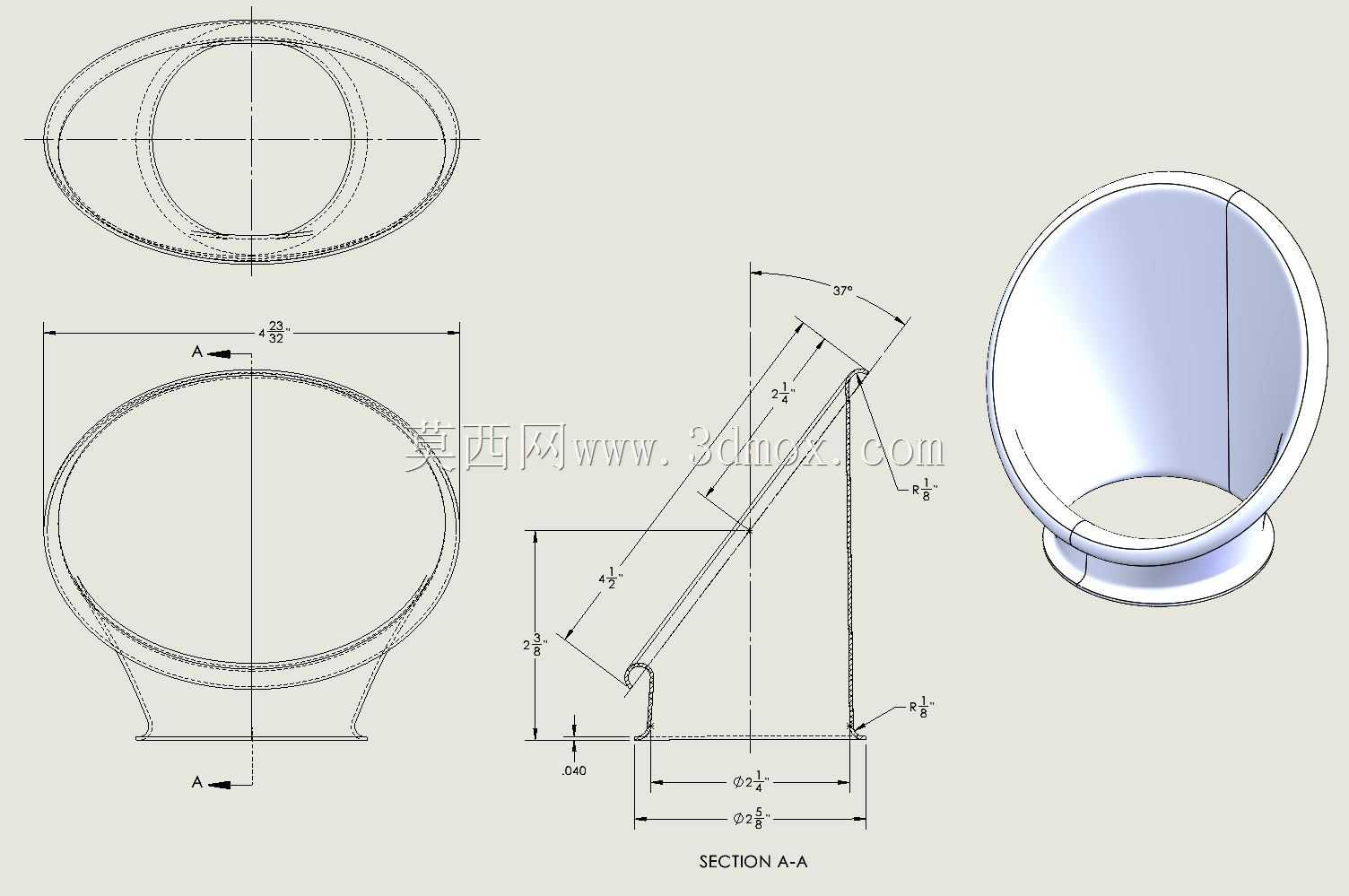

　　首先要根据系统的流体流量参数确定两端的通径尺寸，大端直径需要匹配容腔主体的开口尺寸，小端直径匹配外接管路的通径，锥度的选择通常控制在12°到20°之间，这个角度区间既能保证流体流动的平顺性，减少局部压损，也能兼顾钣金成型或者机加工的工艺可行性，锥度过大会导致流体在变径处产生脱流，形成涡流区，不仅会增加系统的流阻，长期运行还会在涡流区产生杂质沉积，影响流体清洁度；锥度过小则会导致锥形段的轴向长度过长，占用过多的安装空间，也会增加材料消耗和结构重量。从结构特性来看，该部件采用薄壁回转体结构，壁厚根据系统工作压力确定，常规低压流体系统下壁厚控制在1.2mm到2mm之间，大端的卷边法兰结构是成型工艺的关键，卷边半径需要匹配板材的延伸率，

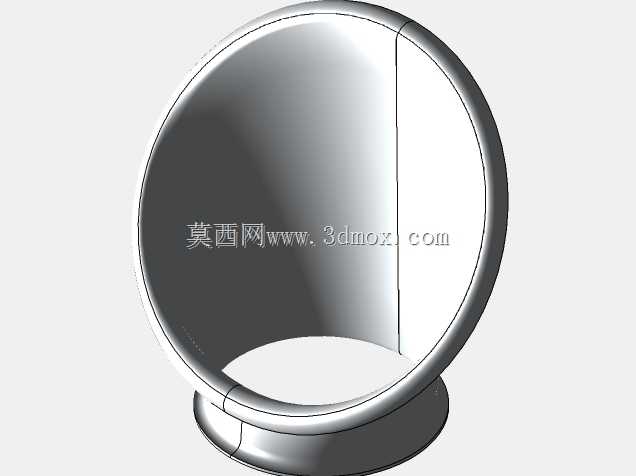

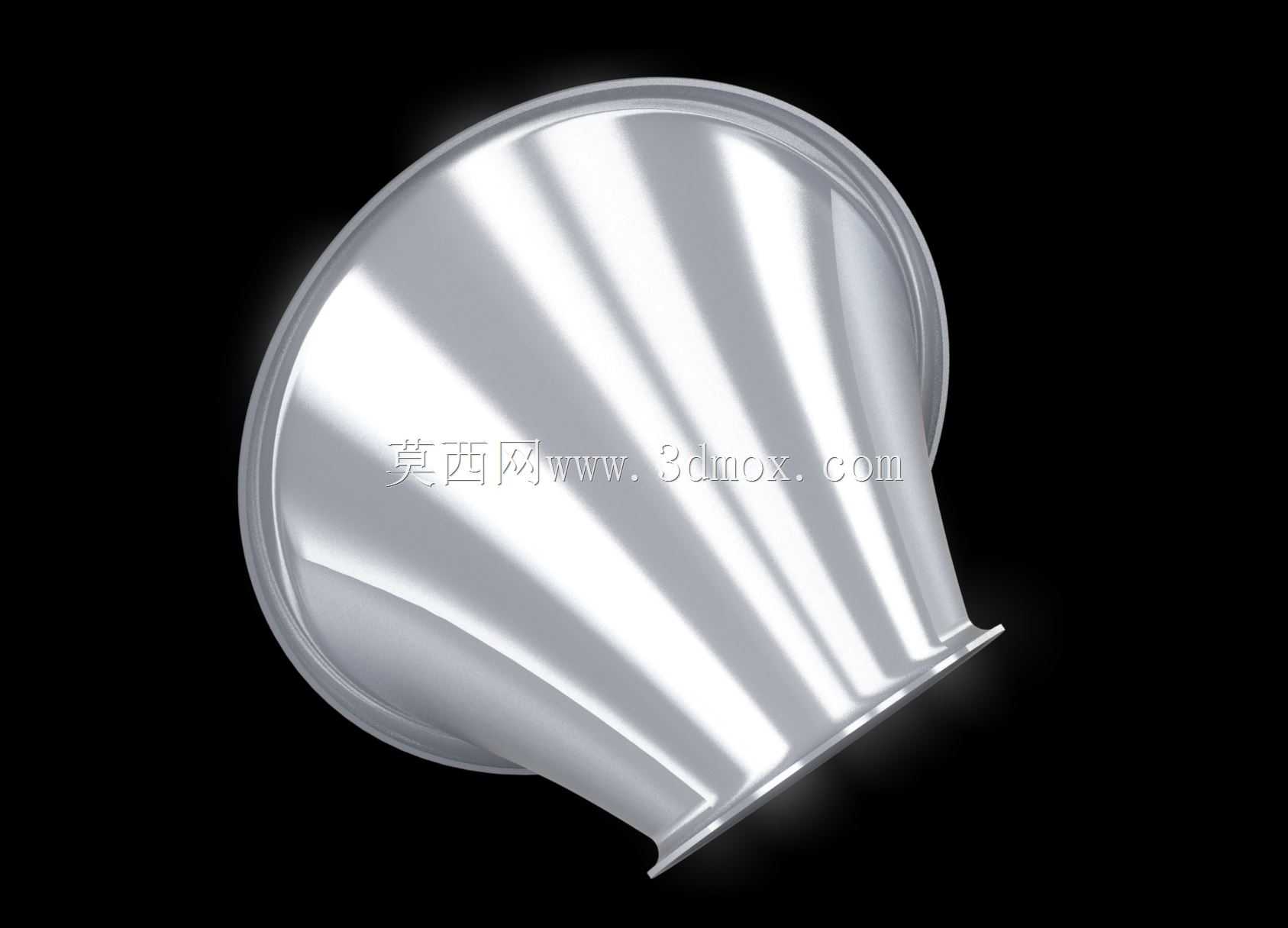

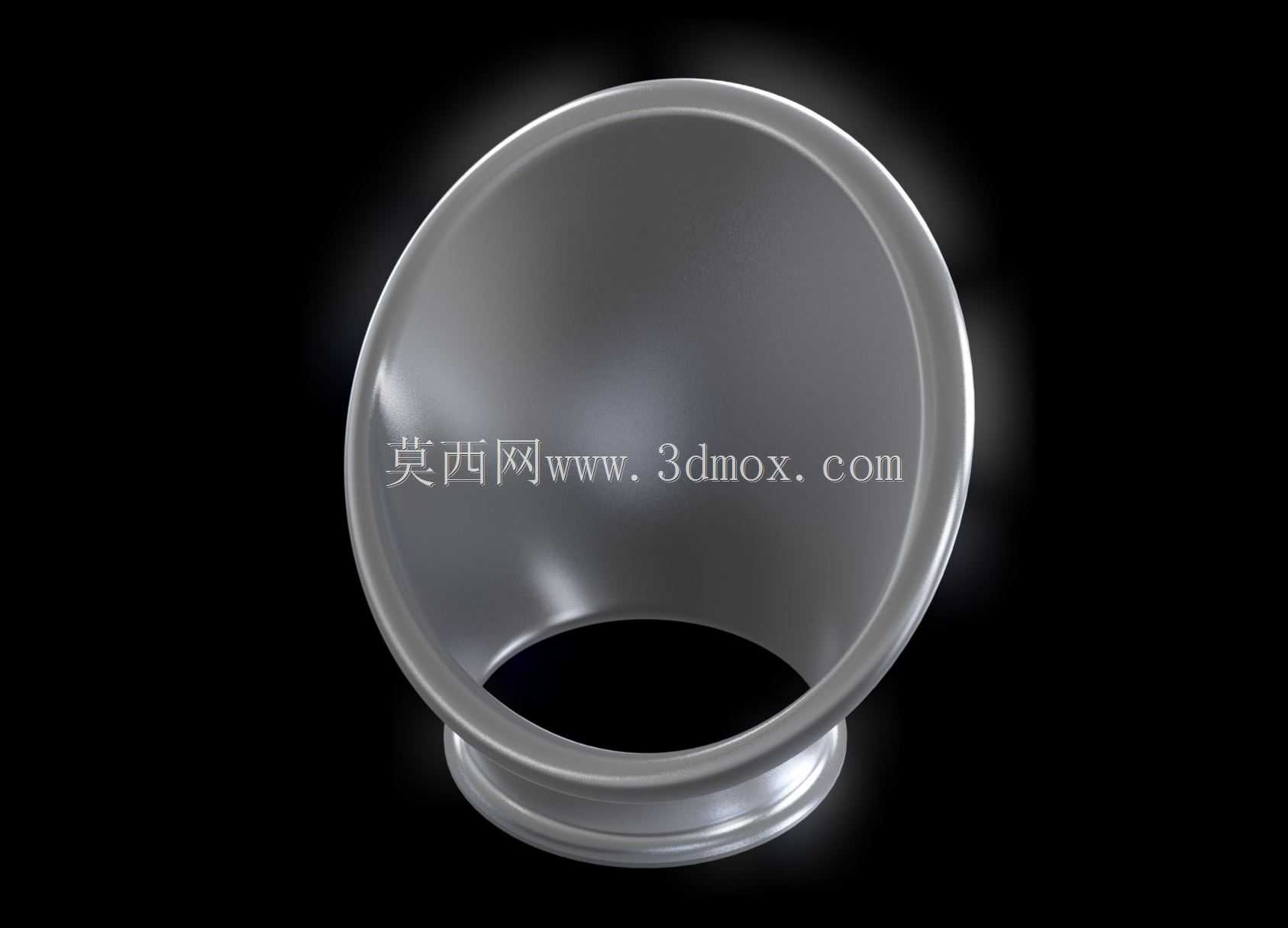

　　避免卷边过程中出现开裂、起皱缺陷，卷边后的法兰平面度需要控制在0.1mm以内，保证密封面的贴合效果，避免运行过程中出现渗漏。小端的接口处做了外翻边处理，既可以增加接口的结构刚度，避免管路连接时端口变形，也能为密封件提供定位台阶，防止密封件在装配过程中移位。表面采用的抛光处理不仅是为了外观质感，更重要的是降低内壁的表面粗糙度，减少流体流动时的沿程阻力，同时避免内壁粗糙面残留加工杂质，对于航空燃油这类对清洁度要求极高的应用场景，内壁粗糙度需要达到Ra0.8以下，防止杂质随流体进入精密泵阀部件造成卡滞故障。在建模过程中，这类回转体结构优先采用旋转凸台特征生成主体结构，再通过扫描或者卷边特征生成两端的法兰结构，需要重点校验锥面的壁厚均匀性，

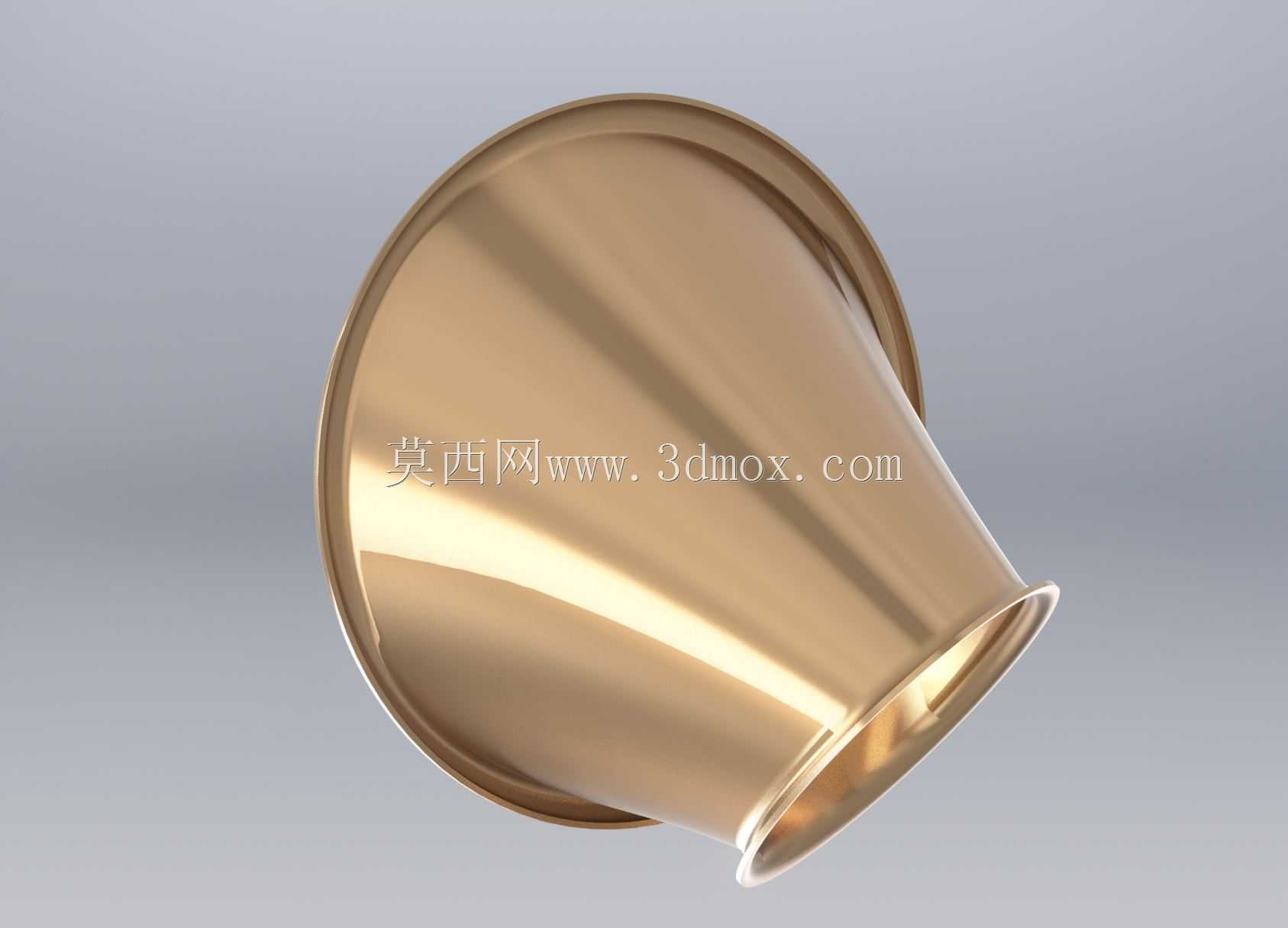

　　尤其是两端过渡位置的壁厚变化，避免出现局部壁厚过薄导致强度不足，或者局部壁厚过厚增加不必要的重量。结构强度校核方面，需要重点考虑两个工况，一是内部流体压力作用下的结构变形，尤其是大端法兰位置，在压力作用下会产生向外的扩张变形，需要保证法兰的刚度足够，避免密封面张开导致渗漏；二是安装过程中的连接载荷，小端连接管路时会产生一定的轴向拉力和径向弯矩，锥形段的锥面结构可以将部分载荷分散到大端法兰位置，提升整体的承载能力。实际装配时，该部件的安装定位以大端法兰的贴合面为基准，需要保证锥形段的轴线与容腔主体、外接管路的轴线同轴度控制在0.2mm以内，同轴度过差会导致流体在变径处产生偏流，不仅增加流阻，长期运行还会对管壁产生偏冲刷，缩短部件使用寿命。对于应用在航空场景的该类部件，还需要考虑重量控制要求，在满足强度和刚度的前提下尽可能减小壁厚，同时对结构进行轻量化优化，比如在非密封面位置做局部减薄处理，或者在锥面外侧设置轻量化的加强筋，不过加强筋的设置需要避开流体流动的影响区域，避免加强筋位置产生涡流。另外，这类锥形壳体的材料选择通常根据流体介质特性确定，输送燃油类介质时多采用铝合金或者不锈钢材质，兼顾轻量化和耐腐蚀性；空调冷媒系统中则多采用铜合金材质，具备更好的焊接性能和导热性，材料选择时还需要考虑与相邻连接部件的电化学相容性，避免不同金属接触产生电化学腐蚀，影响部件的使用寿命。
