Westbury Kiwi Mk II 18cc单缸汽油发动机结构

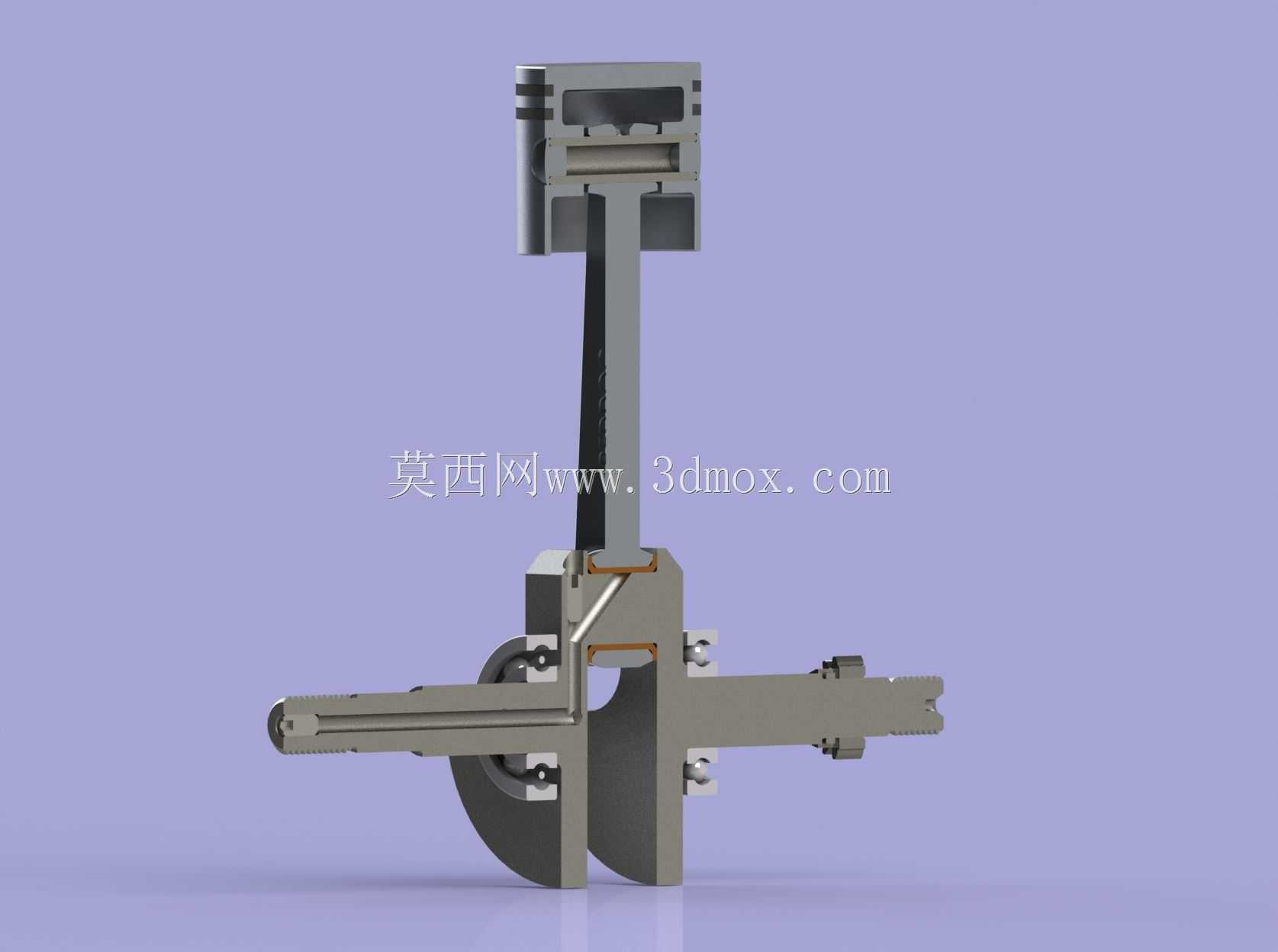

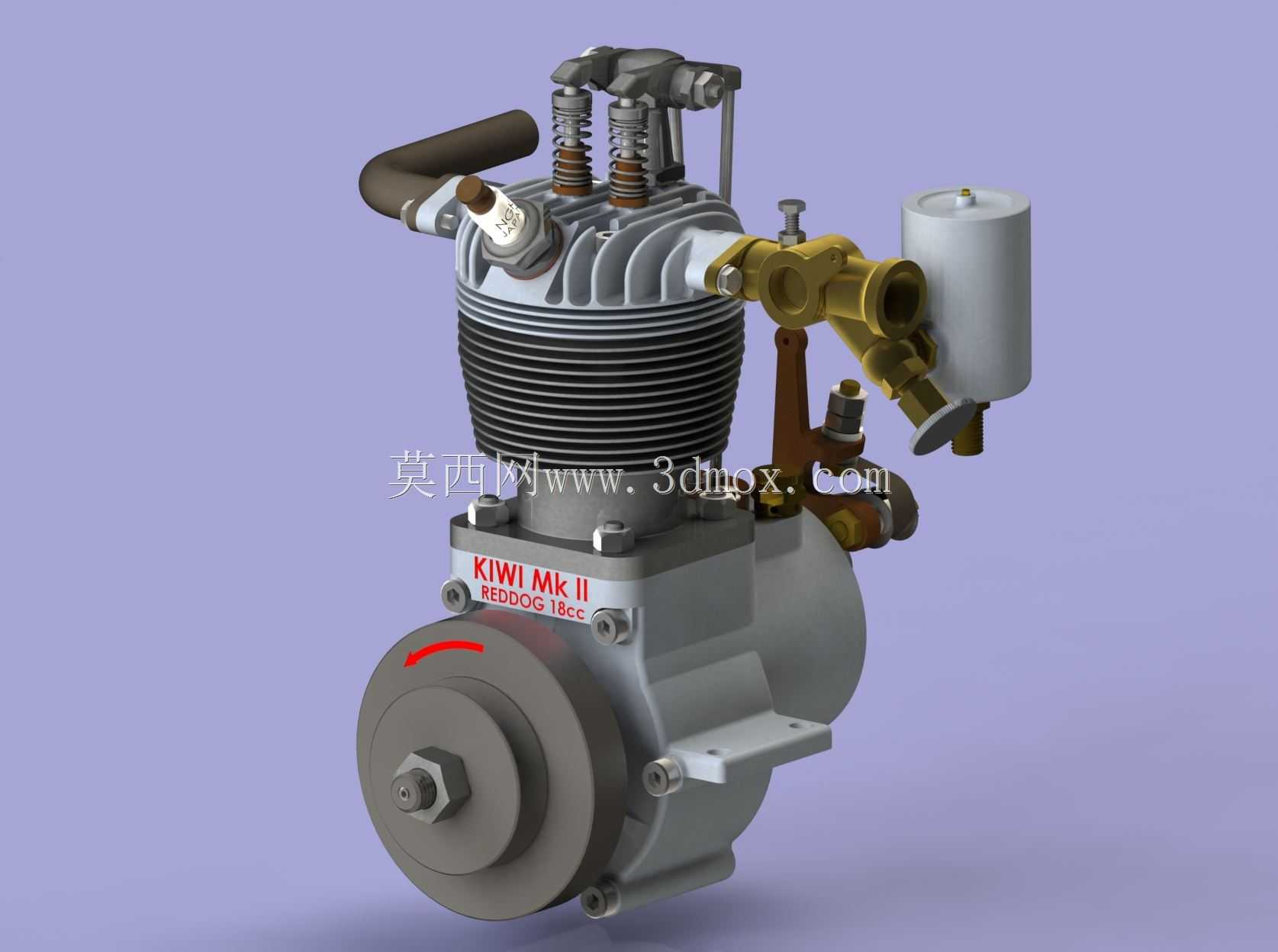

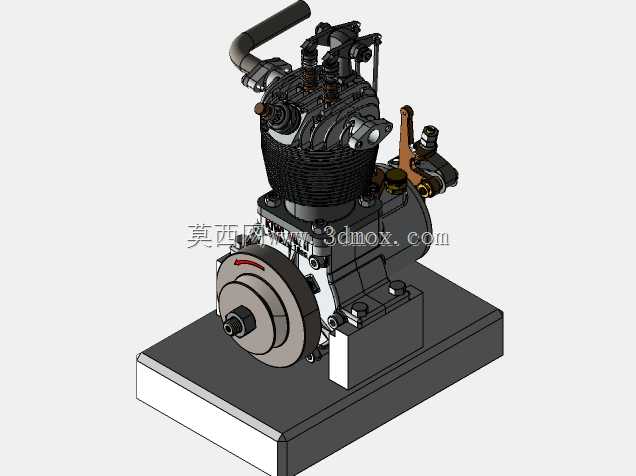

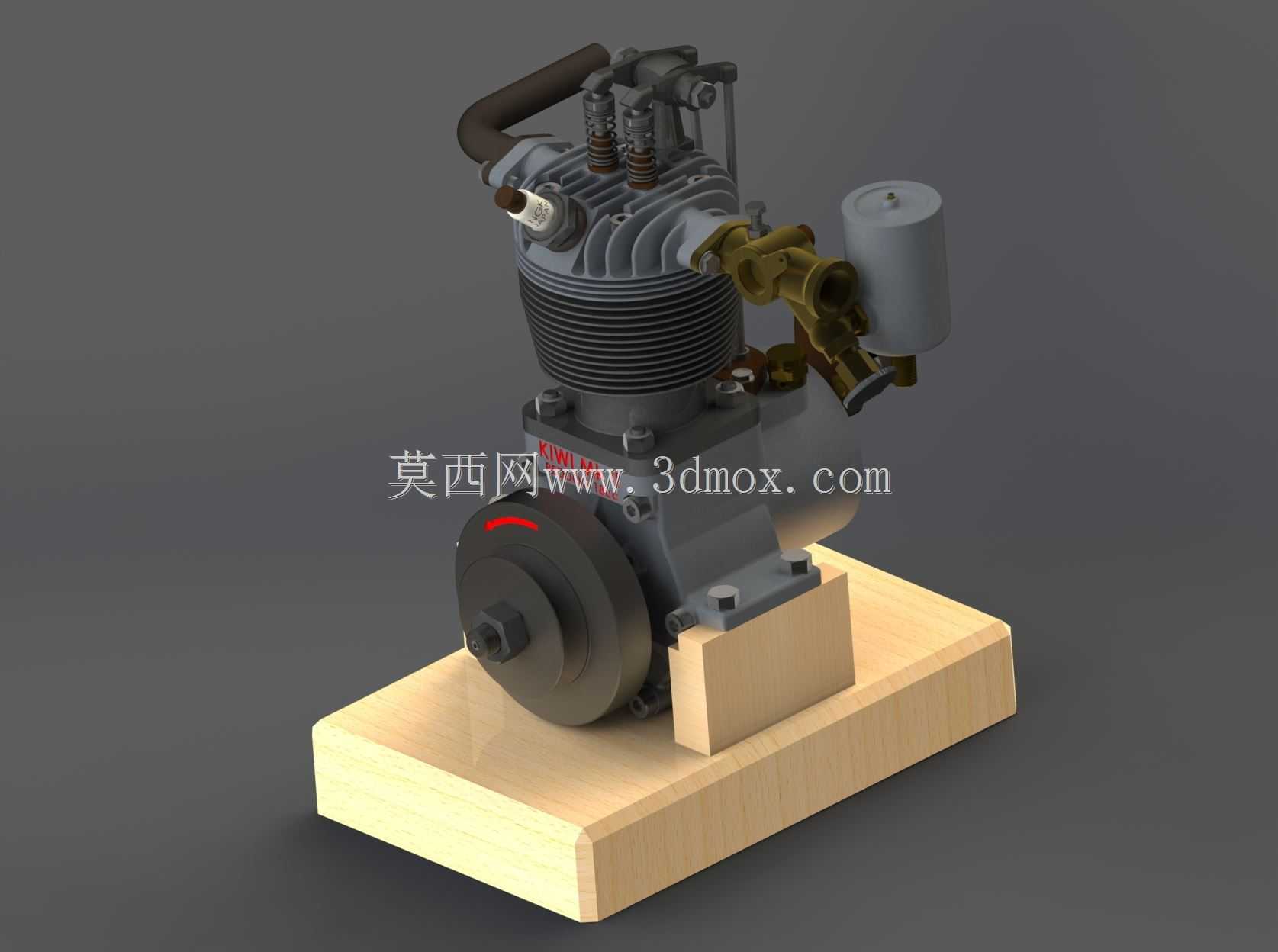

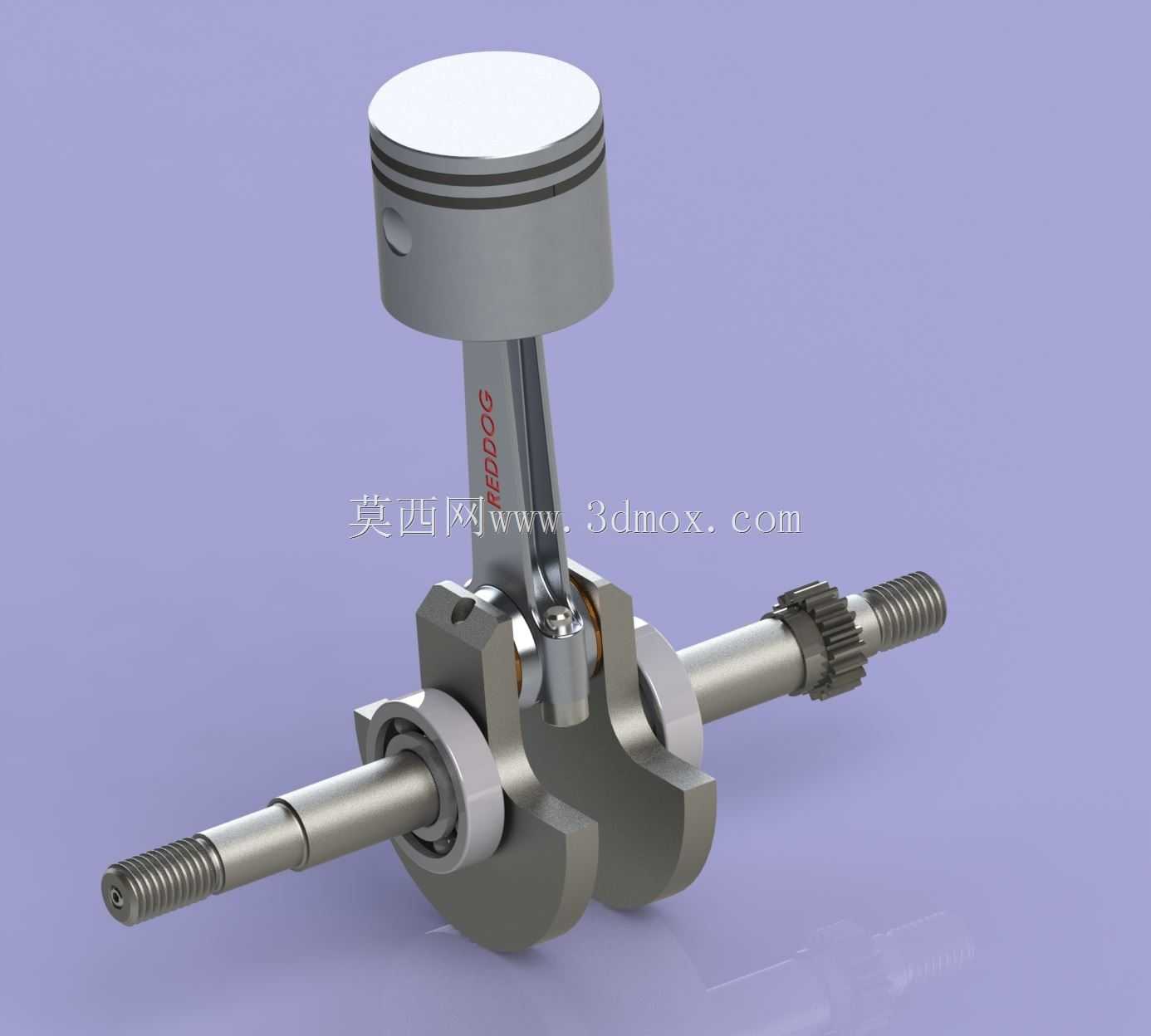

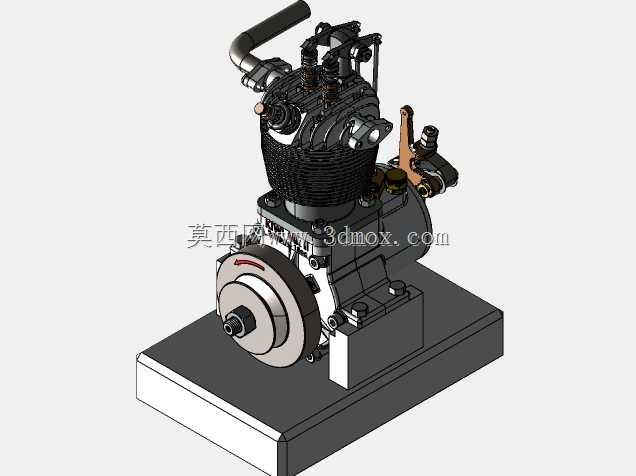

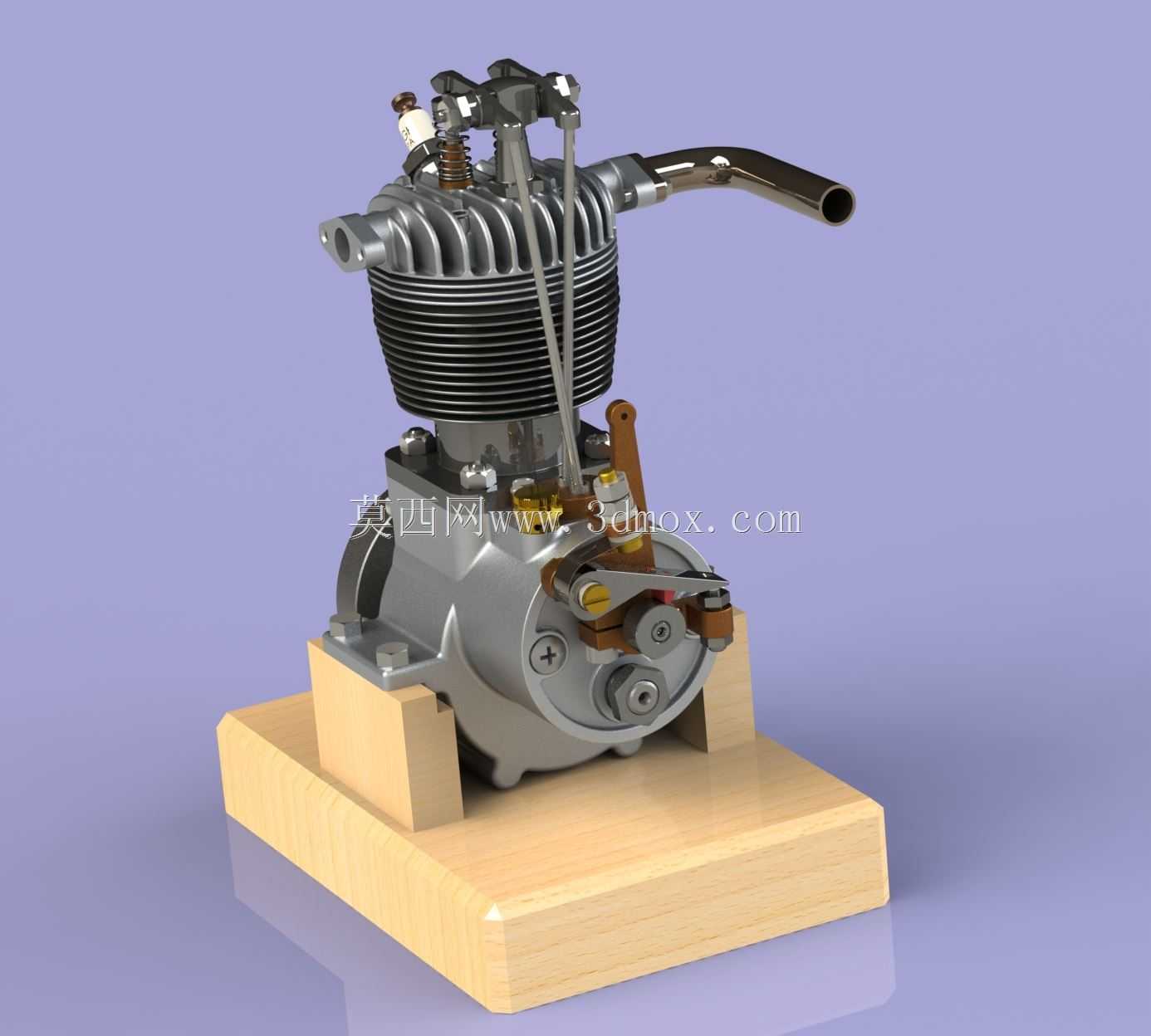

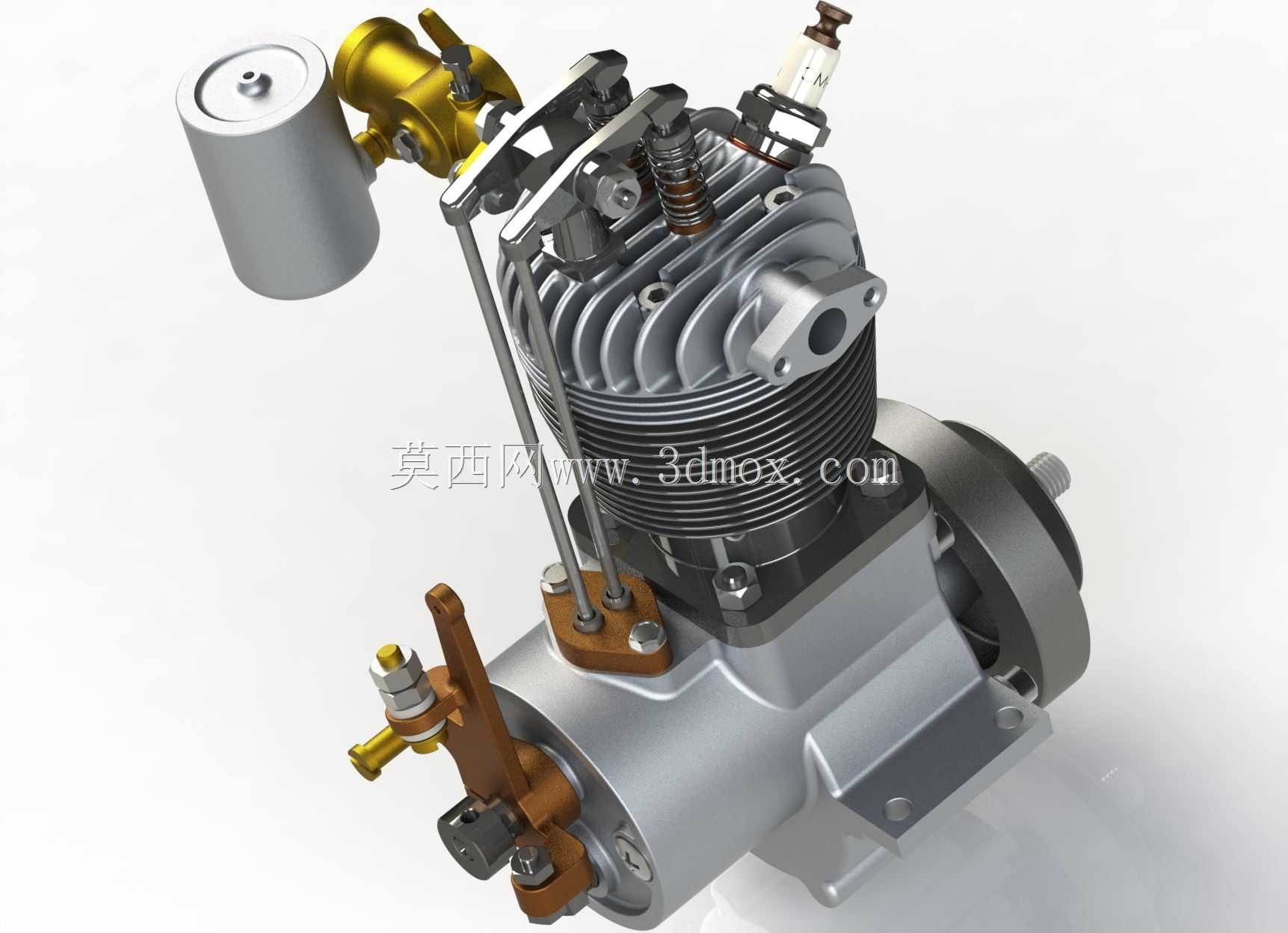

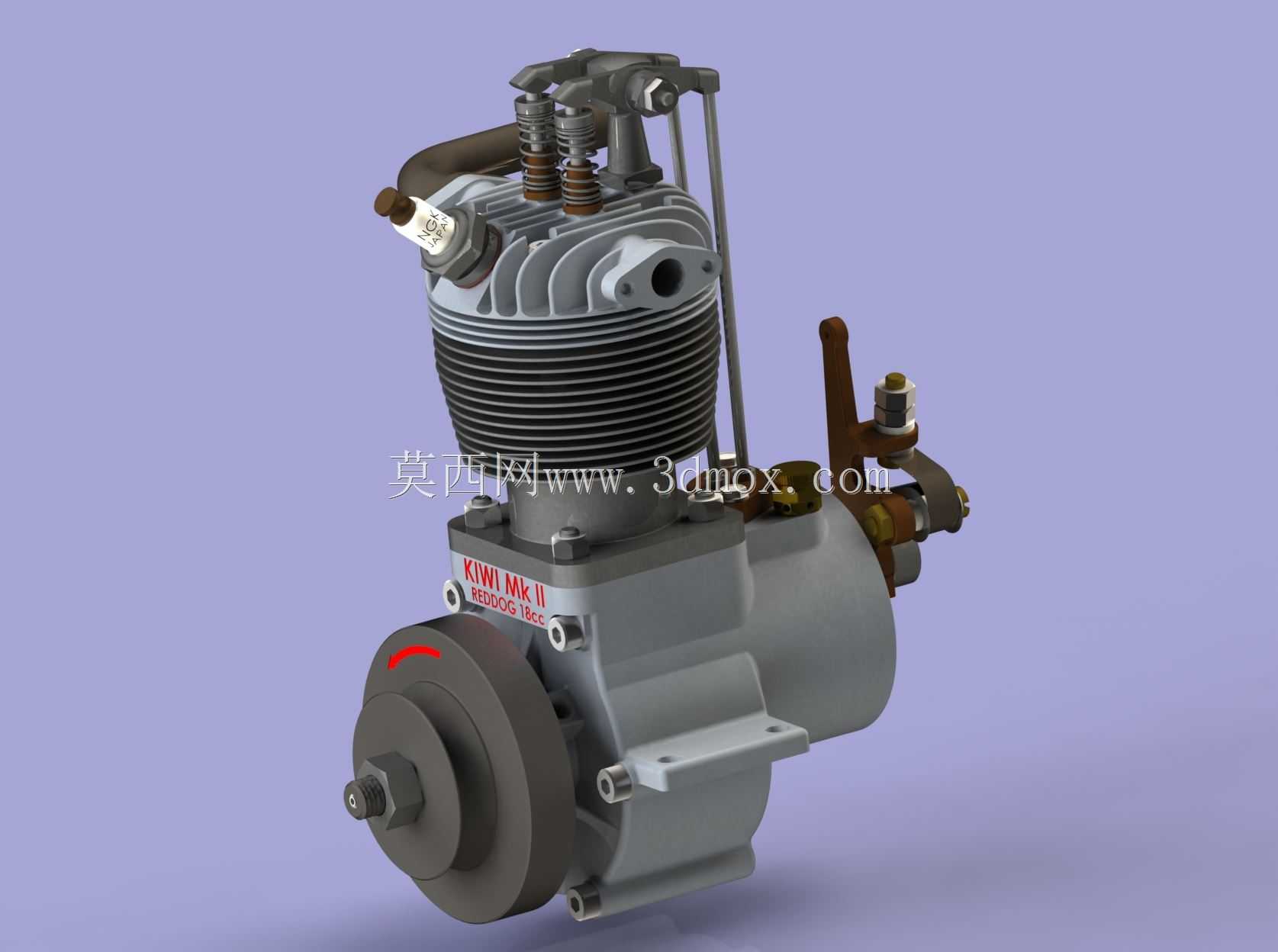

　　这款18cc排量的单缸四冲程汽油机，属于小排量内燃动力单元，最初的设计定位是面向小型航模、迷你实验载具、桌面动力演示装置这类对动力单元体积、重量有严苛限制的应用场景，区别于大排量工业内燃机，这类小排量动力的设计核心是在有限的缸体容积内，兼顾运行稳定性、结构紧凑度与易维护性。从结构布局来看，该机型采用顶置气门设计，缸体散热鳍片沿缸套周向均匀排布，鳍片的间距、厚度经过匹配，自然风冷状态下即可满足持续高转速运行的散热需求，不需要额外加装水冷循环管路，大幅缩减了动力单元的整体体积与附属部件数量。曲轴配重块针对铝制连杆与活塞的往复质量做了专项动平衡校准，能有效抵消活塞往复运动产生的一阶惯性力，降低高转速运行时的整机振动，

　　这一点对于搭载在轻量化载具上的动力单元尤为重要，过大的振动不仅会影响载具的运行稳定性，还会导致连接紧固件松脱、化油器供油波动等问题。化油器采用适配10cc-20cc排量区间的侧置安装结构，安装位预留了标准化的法兰对接面，可直接替换同规格的其他型号化油器，不需要对进气道做额外修磨，进气道的走向做了平滑过渡处理，减少进气阻力，保证油气混合汽能顺畅进入燃烧室，火花塞安装位位于缸头顶部中央位置，点火位置处于燃烧室中心，能让混合汽燃烧时的火焰传播距离最短，提升燃烧效率，降低爆震风险。曲轴输出端采用锥面配合平键的连接结构，输出轴的轴径、键槽尺寸匹配小型飞轮、离合器或者直连螺旋桨的安装需求，安装底座设置了两个对称的长条形安装孔，

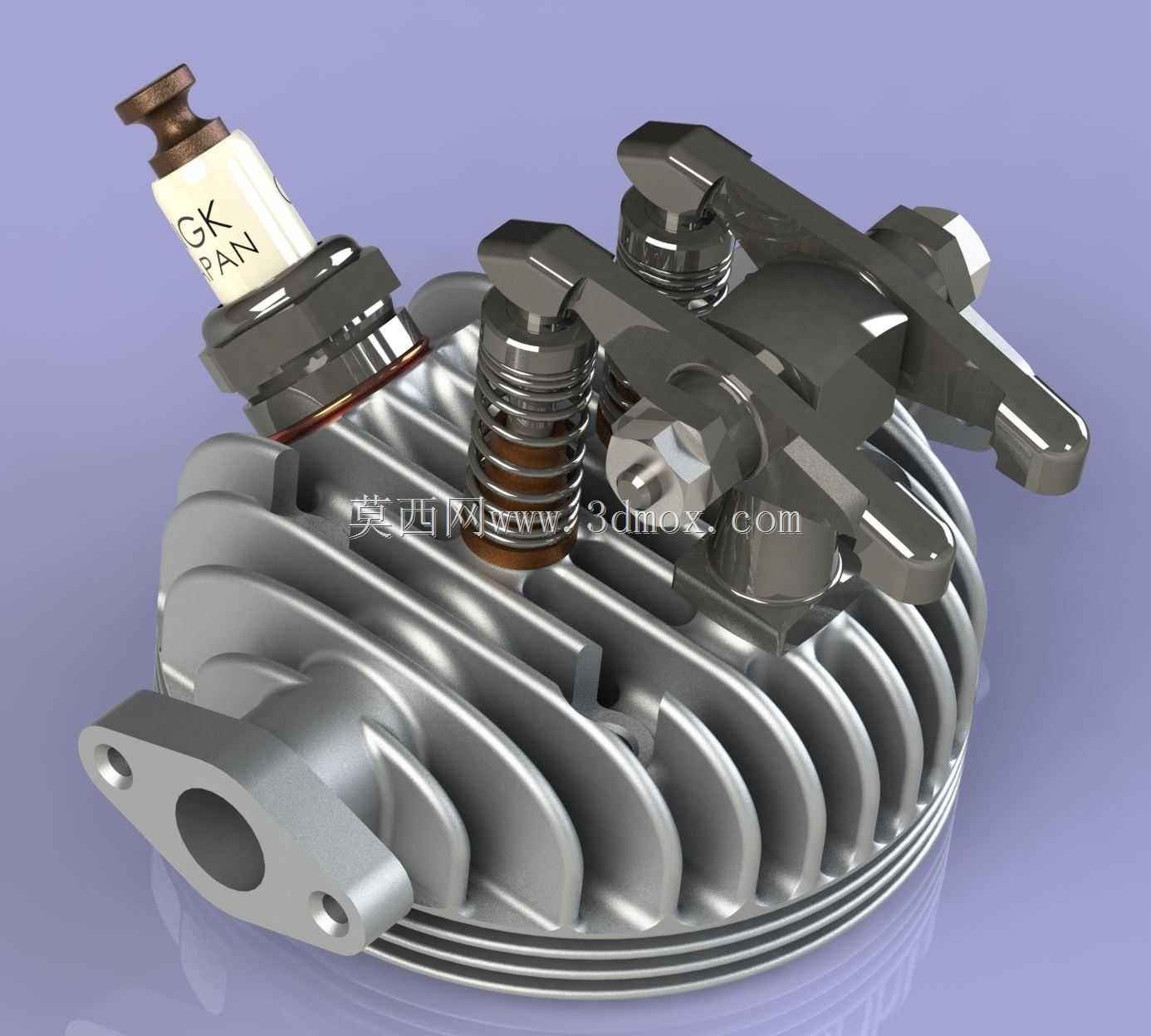

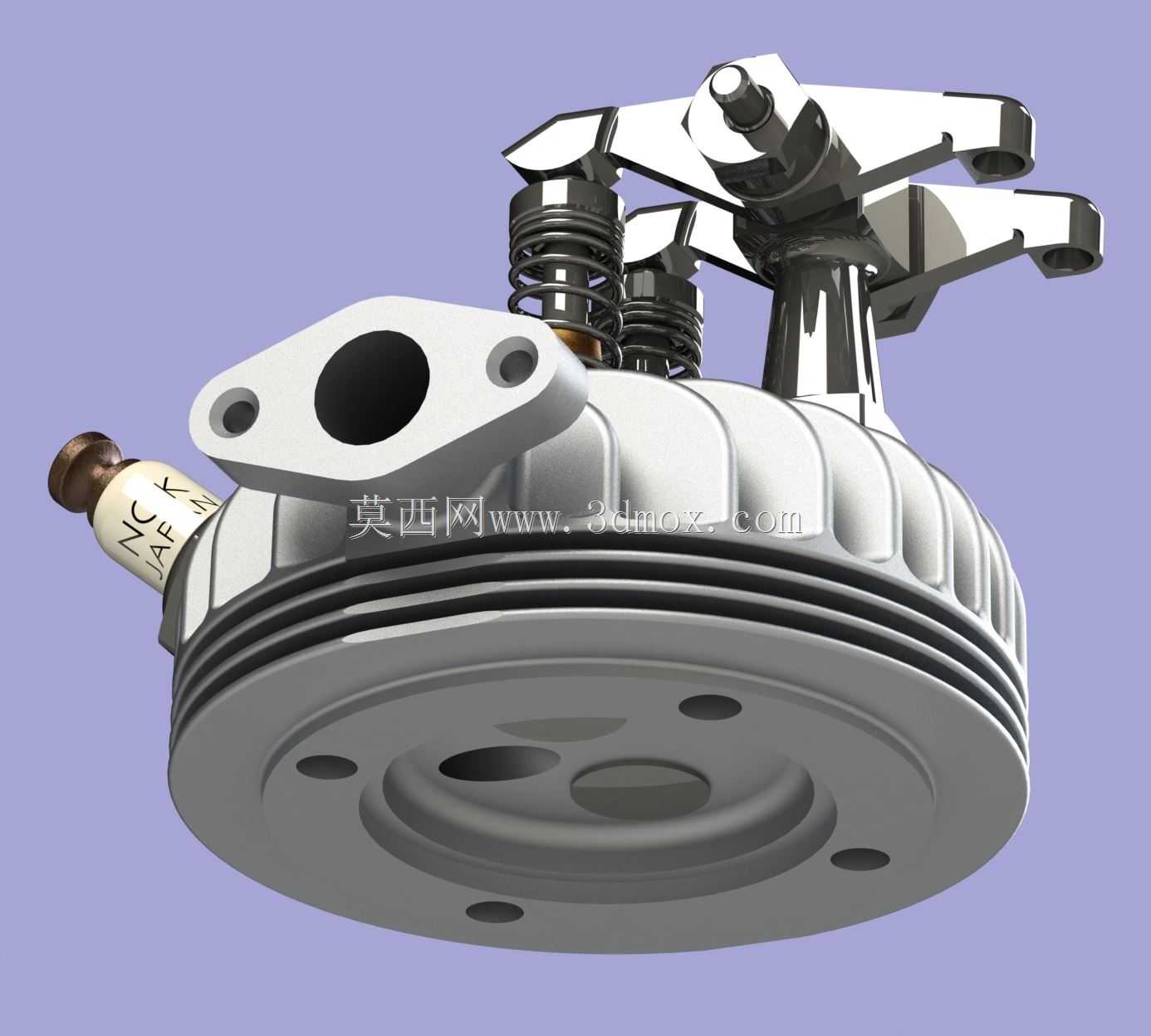

　　可在一定范围内调整安装固定的位置，适配不同机架的安装孔位，不需要额外制作转接板。缸头的气门摇臂机构采用外露式设计，日常维护时可直接调整气门间隙，不需要拆解缸头盖板，气门弹簧的刚度经过匹配，既保证高转速下气门能及时回位密封，又不会因为弹簧刚度过大导致凸轮轴磨损加剧。油箱采用侧置挂装结构，通过支架固定在缸体侧面，油箱出油口位置高于化油器进油口，可依靠重力实现燃油供给，不需要额外加装燃油泵，简化了供油管路的结构，降低了故障点。整机的外部轮廓没有突出的尖锐结构，所有外接部件的安装位置都经过布局优化，化油器、油箱、排气口的位置互不干涉，在最小的外包络尺寸内完成所有功能部件的布置，整机的安装边界可适配长度120mm、宽度80mm、

　　高度110mm以内的安装空间，适合对安装空间有严格限制的小型动力场景。从设计思路来看，这款机型在Westbury经典Kiwi Mk II结构的基础上做了细节优化，将原机型的部分钢制轻量化部件替换为铝合金材质，在保证结构强度的前提下降低了整机重量，曲轴箱的结合面采用精密配合的密封面设计，不需要额外加装密封垫片即可保证曲轴箱的气密性，减少了长期运行后密封垫片老化导致的漏气、漏油问题。排气口位于缸体侧前方，可直接对接小型消音器，排气方向朝向斜下方，避免排气直吹周边的机载设备或者结构件。这类小排量单缸汽油机的实际用途并不局限于航模动力，经过输出端的转速匹配调整后，也可作为小型科普实验装置的动力源、迷你代步工具的辅助动力、或者小型发电机组的动力单元，其结构简单、维护便捷、对燃油品质要求不高的特性，让它在非专业工业场景下也能稳定运行。在三维建模过程中，这类机型的建模难点在于曲轴连杆机构的运动配合间隙、气门与活塞的运动干涉检查、散热鳍片的均匀排布，以及各个外接部件的安装位同轴度保证，每一处配合面的尺寸公差都需要严格控制，比如缸套与活塞的配合间隙、曲轴与轴承的配合公差，都会直接影响组装后发动机的实际运行状态，建模时需要预留合理的装配间隙，同时保证运动部件在全行程内不会出现干涉卡滞的问题。
