小排量发动机配套ETW化油器结构设计

　　在通用小排量动力设备的燃油供给系统选型中，10cc到20cc排量区间的二冲程或小型四冲程动力，对化油器的供油精度、体积适配性有着极为严苛的要求，这类动力常应用在小型园林机械、航模动力、迷你摩托、便携式发电设备上，化油器作为燃油雾化混合的核心部件，其结构合理性直接决定了动力的怠速稳定性、全工况输出平顺性以及燃油消耗水平。这款适配小排量机型的化油器，整体结构围绕小排量动力的进气流量特性做了针对性匹配，不同于大排量发动机化油器的多油道、多量孔复杂设计，该款化油器采用了紧凑的一体化本体结构，整体安装边界控制在极小的尺寸范围内，能够直接适配小排量发动机的进气道安装位，不需要额外设计转接法兰，大幅降低了整机布置的空间占用。从功能特性来看，

　　该化油器集成了怠速油道、主供油道、启动加浓通路的完整结构，怠速工况下，燃油通过怠速量孔与进气喉口处的负压作用实现初步雾化，能够保证低转速下的混合气浓度稳定，避免小排量动力常见的怠速熄火、转速波动问题；主供油工况下，随着节气门开度提升，喉口处的空气流速提升，主量孔在压差作用下喷出对应流量的燃油，与高速气流充分混合形成符合空燃比要求的可燃混合气，能够覆盖从怠速到最高转速的全工况供油需求，不需要额外加装辅助供油部件。设计思路上，这款化油器参考了经典的Kiwi Mk II化油器的结构逻辑，针对10-20cc排量的进气流量特性对喉口直径、量孔通径做了匹配性调整，喉口的收缩角度经过优化，既保证了小开度下的进气负压足够吸出燃油，又避免了大开度下的进气阻力过大影响动力输出；浮子室的结构设计紧凑，油面高度控制精度高，在设备出现一定角度倾斜的使用场景下，也不会出现燃油溢出或者供油中断的问题，适配小型便携动力设备经常处于非水平姿态作业的实际使用场景。安装接口部分，化油器的进气端与空气滤清器连接的法兰、出气端与发动机进气道连接的安装位都做了标准化的尺寸设计，安装孔位的位置度公差控制在合理范围内，能够直接与同排量段的常规发动机进气口匹配，不需要二次加工修配；节气门的操纵摇臂位置预留了足够的操纵拉线安装空间，油门拉线的固定位、行程范围都适配通用小型动力的操纵机构布局，改装或者配套时不需要额外调整操纵结构。实际应用中，

　　这类小排量化油器的雾化效果直接影响动力的排放水平与燃油经济性，该化油器的燃油喷出位置设置在喉口流速最高的区域，燃油喷出后能够被高速气流充分剪切雾化，混合气的均匀度更好，进入气缸后燃烧更充分，既能够降低积碳生成的速率，延长发动机火花塞、活塞等部件的维护周期，也能在同等输出功率下降低燃油消耗量。针对小型动力常见的低温启动场景，化油器的启动加浓通路能够在冷机状态下提供偏浓的混合气，降低启动阻力，不需要多次拉动启动装置就能顺利点火，启动后随着发动机温度提升，加浓通路自动关闭，避免混合气过浓导致的火花塞淹湿问题。结构细节上，化油器的本体采用一体化压铸的结构思路，各个油道的走向设计流畅，没有突兀的转角导致的燃油流动阻力，

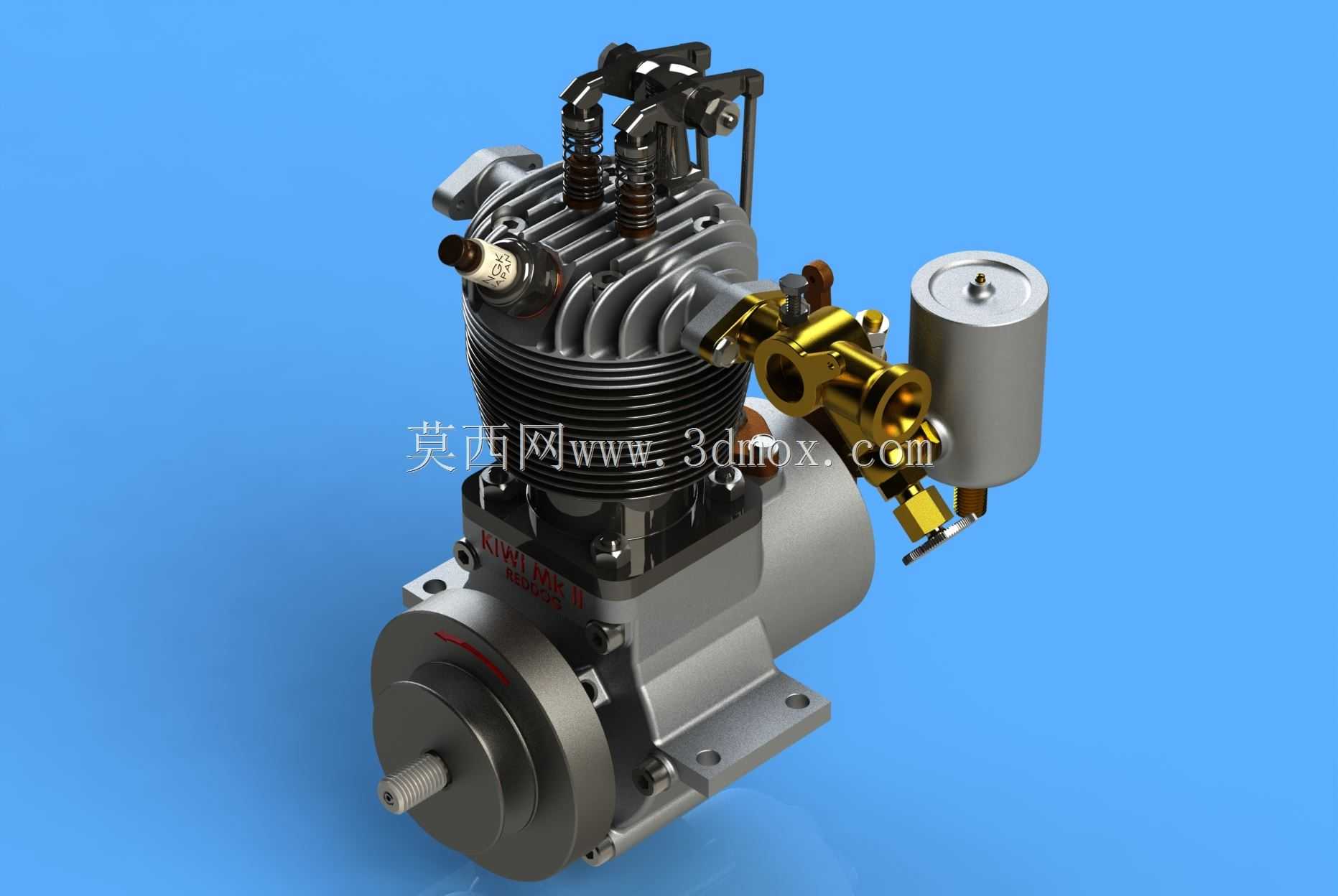

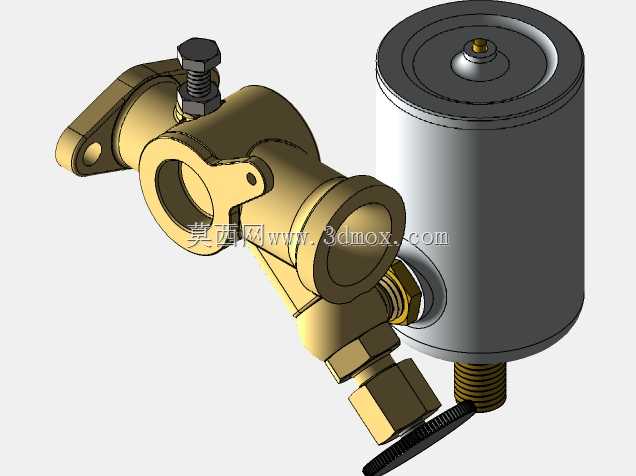

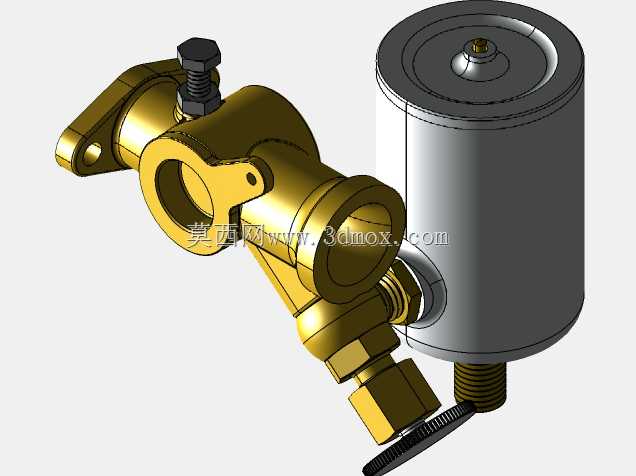

　　量孔的安装位设计有密封结构，避免漏气导致的混合气浓度失调；节气门轴的转动间隙控制合理，既不会因为间隙过大导致漏气影响怠速稳定性，也不会因为间隙过小导致节气门卡滞，在长期使用后的磨损量也控制在合理范围内，能够保证较长的无故障使用周期。对于三维建模从业者而言，这款化油器的模型完整还原了内部油道、外部安装接口、操纵机构的所有细节，在做小型动力总成的布置设计时，可以直接调用该模型进行干涉检查，验证进气系统、操纵系统的布置合理性，不需要从零开始测绘化油器结构，能够大幅缩短小型通用动力产品的开发周期；在做化油器本身的结构优化时，也可以基于该模型调整喉口尺寸、量孔参数，快速验证不同参数下的结构适配性，减少实物打样的迭代次数。
