民用航空器驾驶舱操纵手轮结构设计

　　该操纵轮作为民用运输类飞机驾驶舱核心操纵输入构件，主要承担飞行过程中俯仰、滚转通道的操纵指令输出功能，是飞行员与飞控系统交互的核心机械接口，直接关系到飞行操纵的精准性与可靠性。从实际应用场景来看，该部件安装于驾驶舱中央操纵台前方，对应正副驾驶位各配置一套，两套操纵机构通过机械联动轴实现同步动作，保证正副驾驶操纵输入的一致性，避免双操纵输入出现指令冲突。

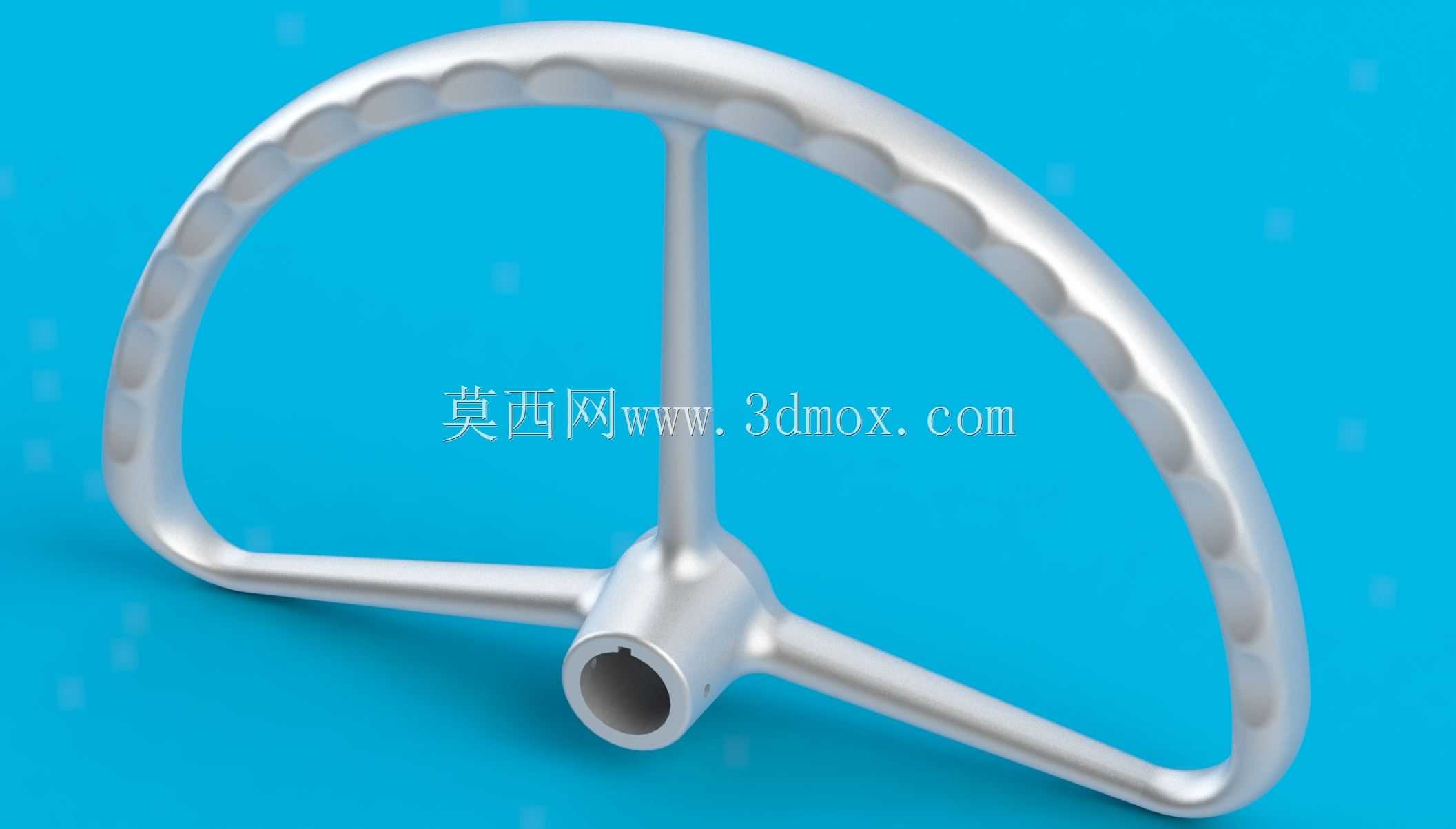

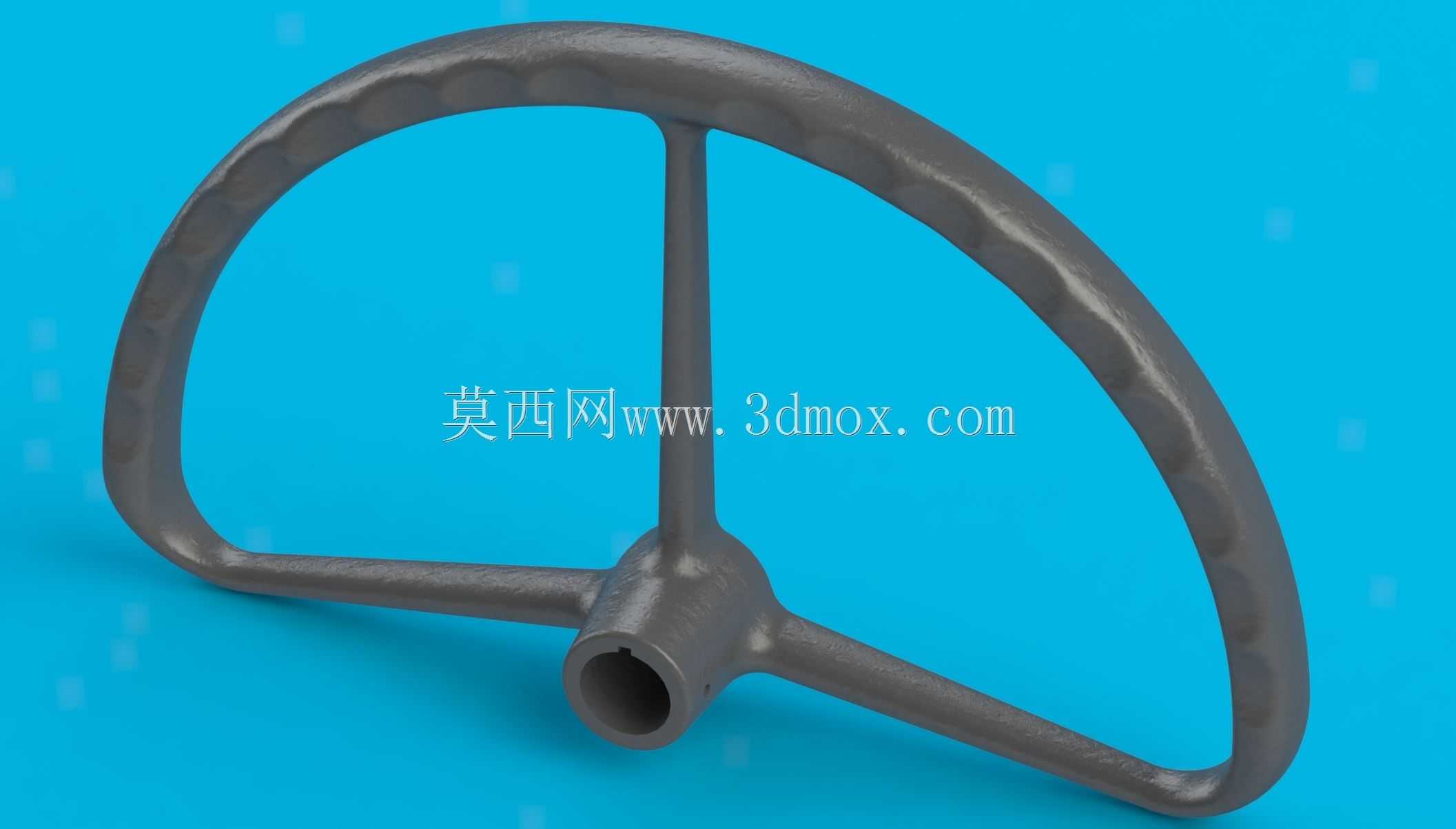

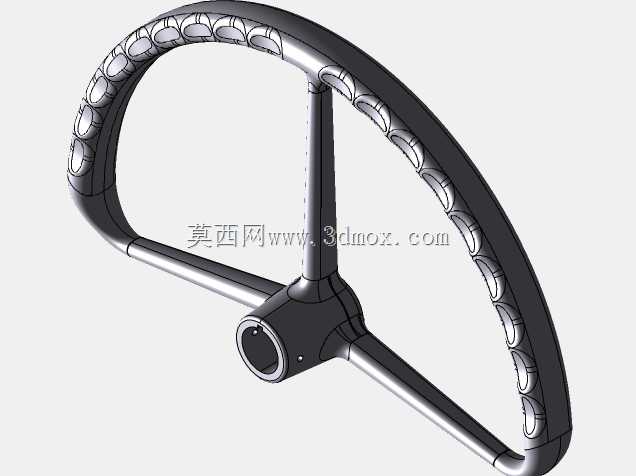

　　在功能特性设计上，轮缘采用符合人体工学的弧形截面，表面设置等距分布的防滑凸点结构，飞行员在不同握持姿态下都能获得足够的摩擦力，即使在驾驶舱出现振动、飞行员佩戴飞行手套的工况下，也不会出现打滑脱手的问题。轮辐采用三辐式对称布局，三根辐条沿轮毂中心呈120度夹角分布，这种布局既保证了轮体整体的结构刚度，又预留了足够的手部操作空间，飞行员在操纵过程中手臂不会与辐条发生干涉，同时辐条的流线型截面设计能减少操纵过程中的空气阻力，虽然驾驶舱为增压密闭环境，但该设计更多是考虑结构减重与应力分布优化。中心轮毂为中空轴套结构，内孔设置键槽与定位销孔，可直接与操纵立柱的传动轴配合，实现扭矩的稳定传递，轮毂侧面预留的安装孔位用于连接操纵力传感器与回中机构，能够实时采集飞行员的操纵力输入，传递给飞控计算机进行指令解算，同时在无操纵输入时依靠回中机构保持操纵轮的中立位置，保证飞行姿态的稳定。

　　从设计思路层面，整个构件优先考虑操纵可靠性与疲劳寿命，轮缘内部采用金属骨架作为承力结构，外部包覆防滑耐磨的复合材质，既保证整体结构强度满足CCAR-25部关于操纵部件的强度要求，又能提升握持触感。结构受力分析阶段，针对轮缘与辐条的连接位置做了圆弧过渡处理，避免应力集中导致的疲劳断裂，按照1.5倍最大操纵力的载荷工况做了有限元校核，确保在极限操纵输入下构件不会出现塑性变形。外形尺寸方面，轮缘整体外直径适配成年人手臂的自然操纵范围，握持位置距离中心轮毂的距离符合人体上肢操纵的最佳力臂区间，既不会因为力臂过小导致操纵力过大增加飞行员负荷，也不会因为力臂过大导致操纵灵敏度过高引发误操作。安装边界上，轮毂下端面距离操纵台安装面的预留间隙满足传动轴的伸缩行程要求，轮缘转动过程中与周边的仪表板、中央操纵台盖板、相邻操纵开关的最小安全间隙符合航空设备安装规范，全行程转动过程中不会与周边构件发生刮碰。

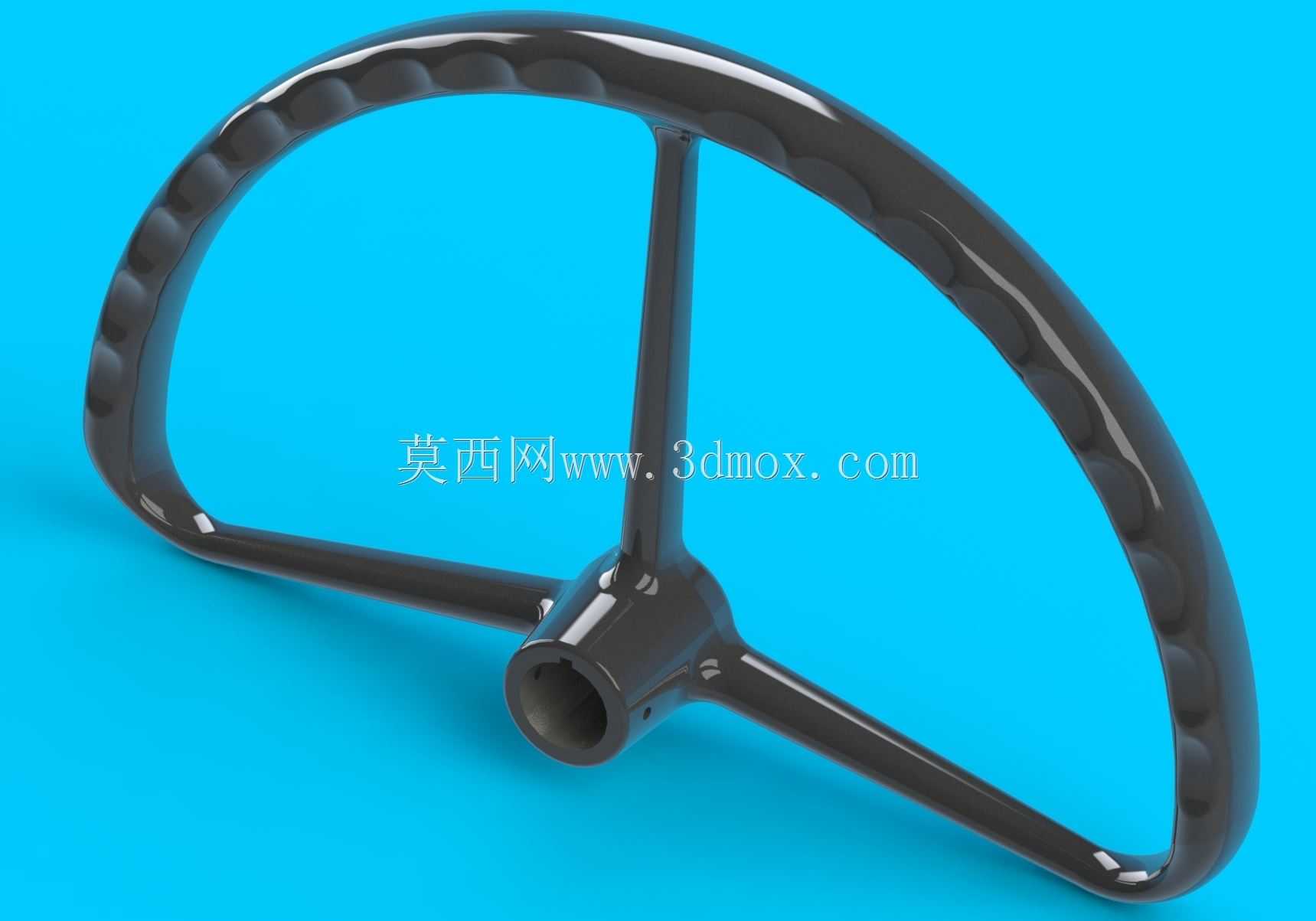

　　实际工况适配中，该操纵轮的转动角度范围与飞机舵面的偏转行程做了匹配设计，横向转动对应副翼偏转实现滚转操纵，前后推拉对应升降舵偏转实现俯仰操纵，操纵力的梯度设计符合飞行员的操纵习惯，从小角度输入到极限位置的操纵力呈线性递增，避免操纵力突变导致的操纵过量。构件表面采用哑光黑色处理，避免驾驶舱强光照射下产生反光干扰飞行员读取仪表数据，所有外露边缘都做了圆角钝化处理，防止紧急操纵过程中划伤飞行员手部。三辐式的结构设计也预留了后续加装多功能按键的空间，可在辐条位置集成自动驾驶断开、通讯触发等常用功能按键，减少飞行员手部离开操纵轮的操作频次，提升飞行操作的效率与安全性。在维护性设计上，轮毂与传动轴的连接采用快拆结构，无需专用工具即可完成操纵轮的拆卸更换，降低航线维护的作业难度，轮缘的外包覆层采用可更换设计，长期使用出现磨损后可单独更换外包覆层，无需更换整个操纵轮构件，降低全生命周期的维护成本。
