海军J2F鸭式飞机化油器空气勺结构

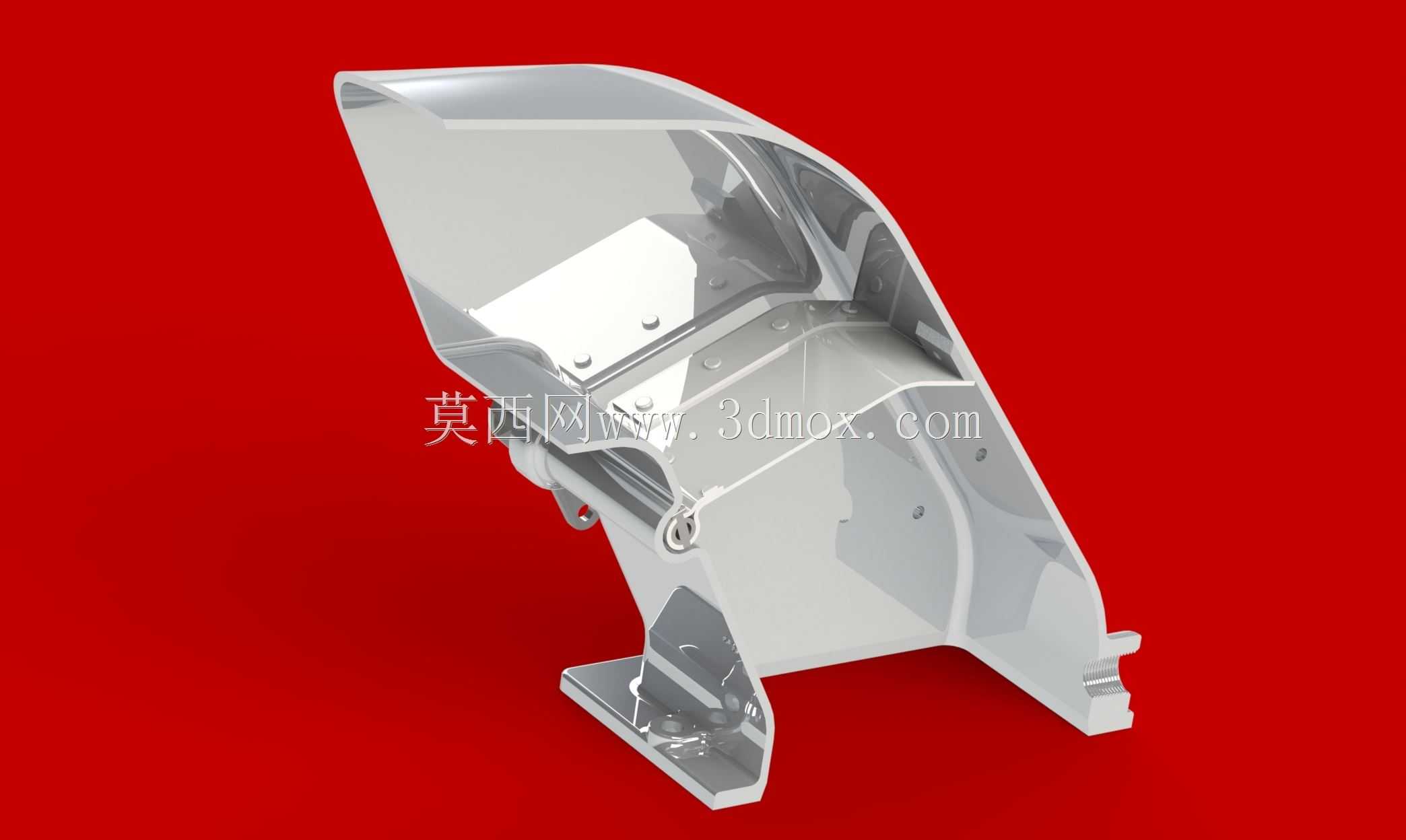

　　这款化油器空气勺是为海军J2F鸭式两栖飞机配套设计的进气导流部件，主要承担化油器进气端的气流梳理、异物阻隔功能，适配低速两栖飞行工况下的复杂进气环境，在水面起降、低空巡航阶段都能为化油器提供稳定、洁净的进气来源，避免水面飞溅的水花、低空漂浮的杂物被吸入化油器造成供油故障，直接关系到航空活塞发动机的工况稳定性。从结构设计来看，整体采用上宽下窄的勺型导流腔体，上部敞口做了圆弧过渡的翻边处理，能够在飞行过程中利用迎面气流的动压实现冲压进气，提升化油器进气端的充气效率，同时敞口的朝向经过气动计算匹配，在飞机大仰角爬升、小角度下滑的常见飞行姿态下，都能保证进气气流顺畅进入腔体，不会出现进气涡流导致的供气波动。

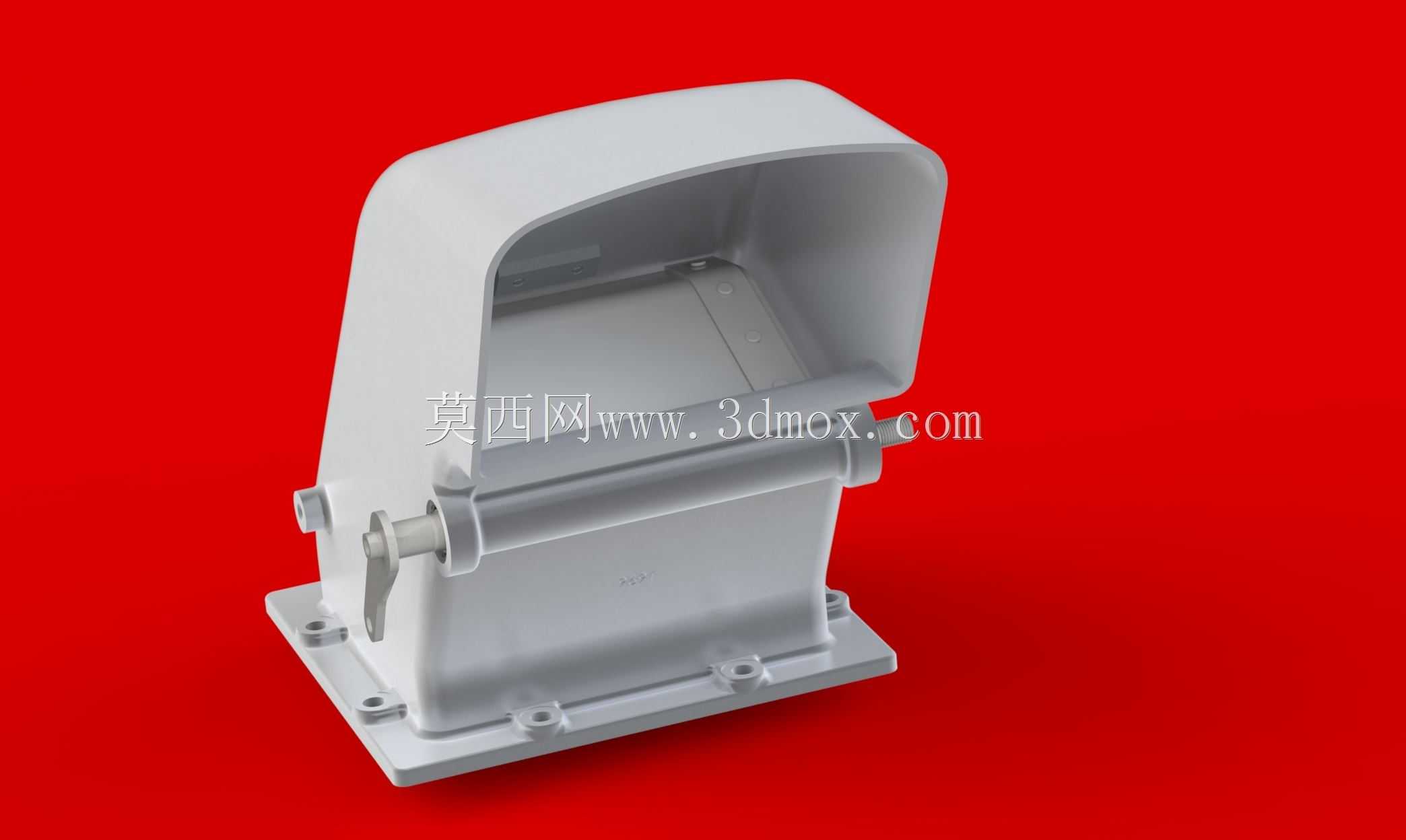

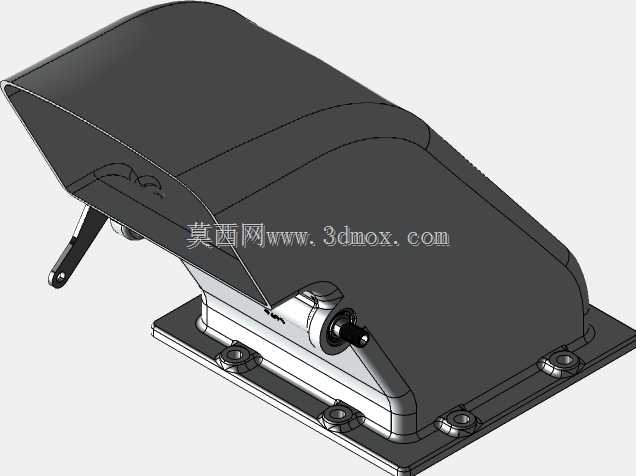

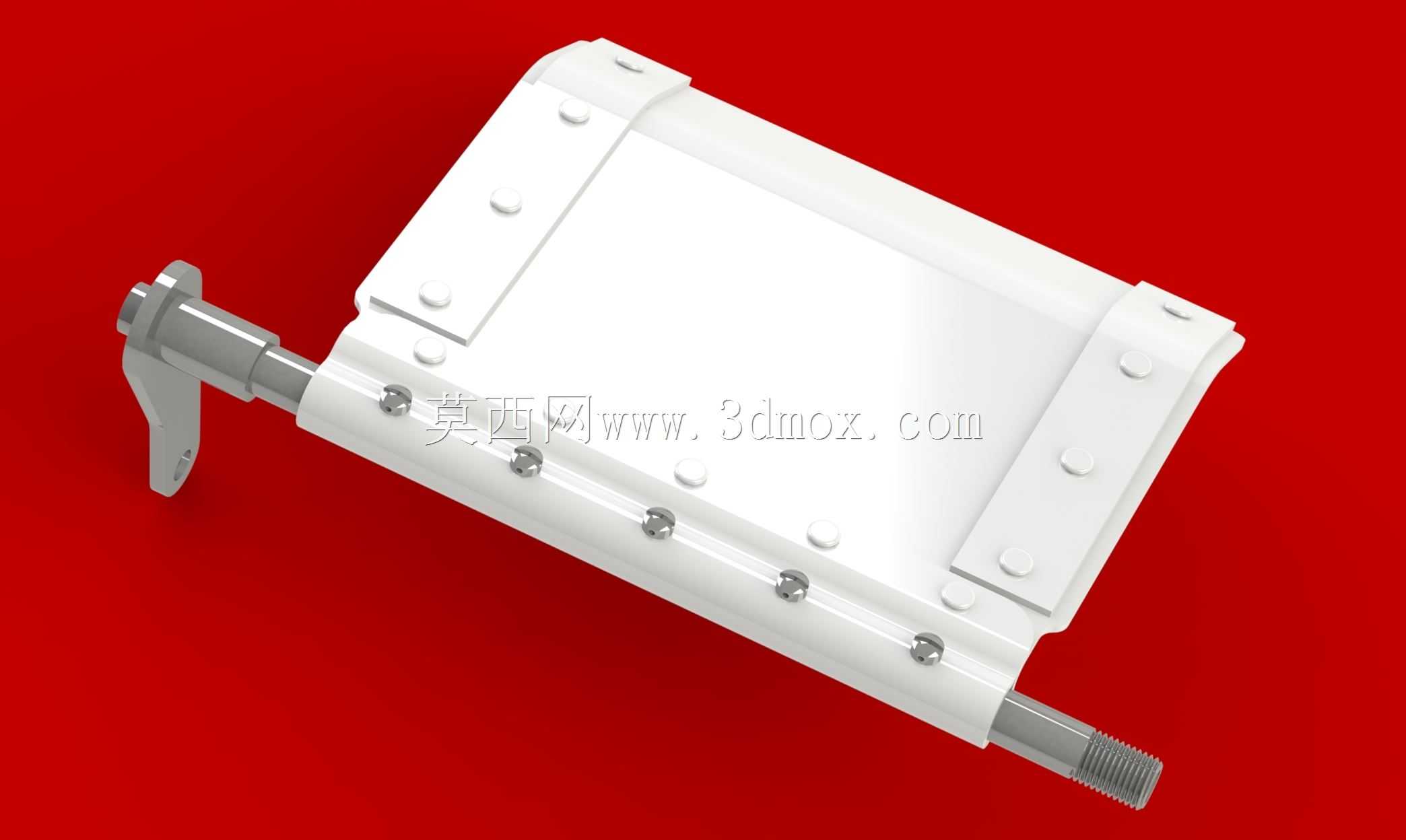

　　下部的安装基座采用带加强筋的方形法兰结构，四个角位预留了贯穿式安装孔，孔位的同轴度、安装面的平面度公差都控制在航空部件的通用精度范围内，能够直接与发动机舱的化油器进气安装座贴合固定，安装时不需要额外做适配调整，基座与上部导流腔体之间做了大圆角过渡，避免应力集中，同时在腔体侧面设置了铰接式的风量调节挡板，通过转轴与外部的液压调节泵勺联动，能够根据发动机不同转速、不同飞行高度的进气需求，调整进气通流截面的大小，配合化油器的油针实现精准的油气混合比控制，挡板的转轴位置做了密封衬套设计，能够适应海上高盐雾、高湿度的使用环境，减少转动卡滞的风险。从安装边界来看，整个部件的突出高度控制在发动机舱蒙皮的允许突出范围内，不会额外增加过多的飞行阻力，

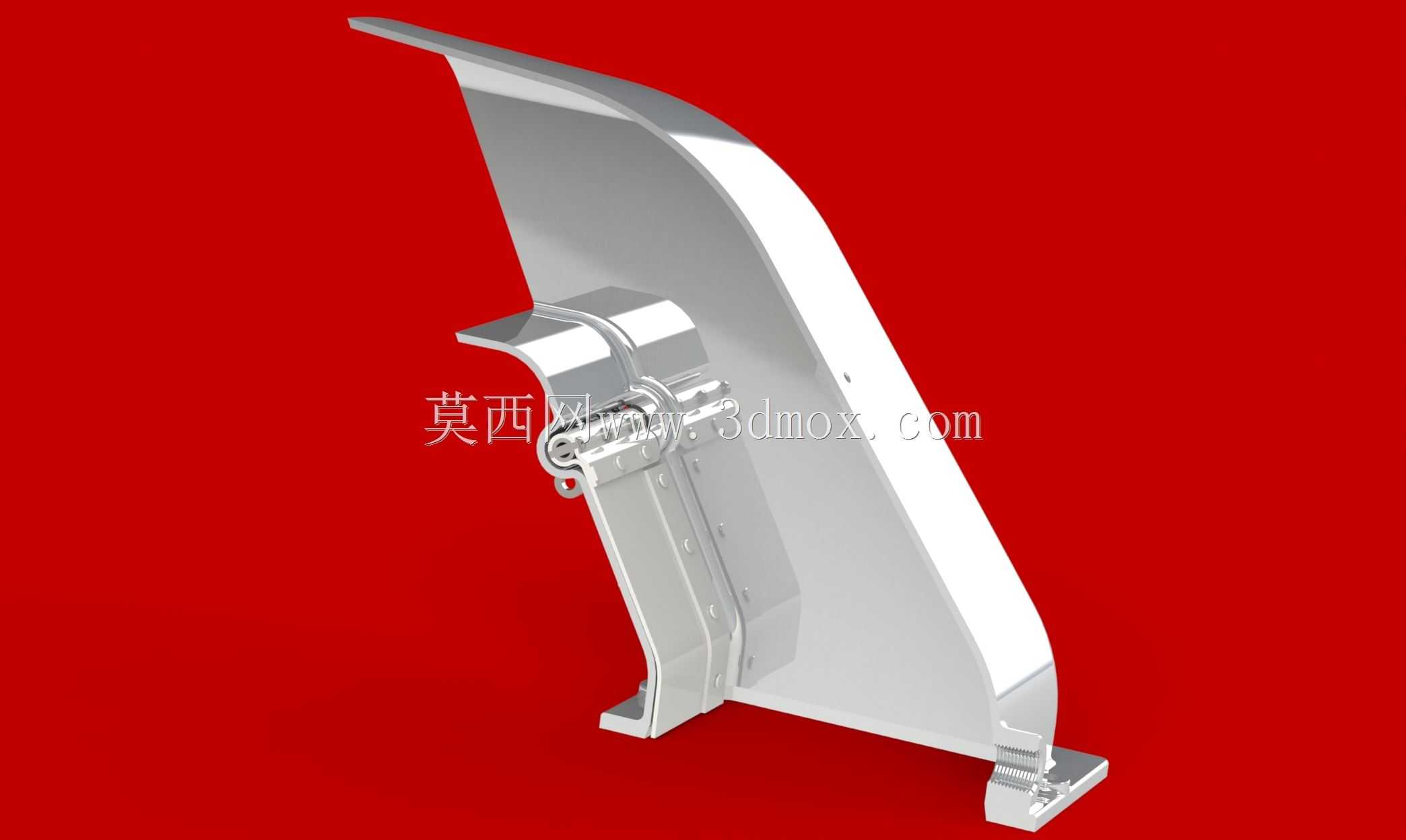

　　上部导流罩的后侧做了内收的斜面，能够让流过部件表面的气流顺畅贴合机身蒙皮流向后方，减少紊流产生的阻力增量。在实际使用场景中，这款空气勺除了承担进气导流的核心功能外，腔体内部的弧形内壁还能对进入的气流做初步的离心分离，将气流中裹挟的大颗粒水滴、沙尘甩到腔体内壁上，顺着内壁的导流槽从下部的泄流孔排出，避免液态水进入化油器导致发动机熄火，这一设计对于经常在水面低空飞行的J2F鸭式飞机来说尤为重要，能够大幅降低水面起降阶段的发动机故障概率。设计过程中针对海上使用的防腐需求，整体结构的壁厚做了均匀化处理，既保证了足够的结构强度承受飞行过程中的气动载荷、振动载荷，又不会因为壁厚过大增加不必要的重量，各个转角位置都做了不小于R2的圆角处理，

　　一方面是减少加工过程中的应力集中，另一方面也能避免盐雾在尖角位置沉积造成腐蚀加速。铰接挡板的转动行程做了机械限位，能够避免调节过位导致的进气完全截断，限位位置的角度经过台架试验匹配，对应发动机最大转速、怠速工况下的进气量需求，不需要在装机时再做行程调整。整个部件的安装接口完全匹配J2F机型原装化油器的安装尺寸，可直接作为替换件使用，安装时仅需要通过四个螺栓将基座固定在化油器进气端，接通风量调节的联动拉杆即可完成装配，不需要对周边的发动机舱结构做修改，适配性较强。
