LibertyV12发动机机油泵结构设计

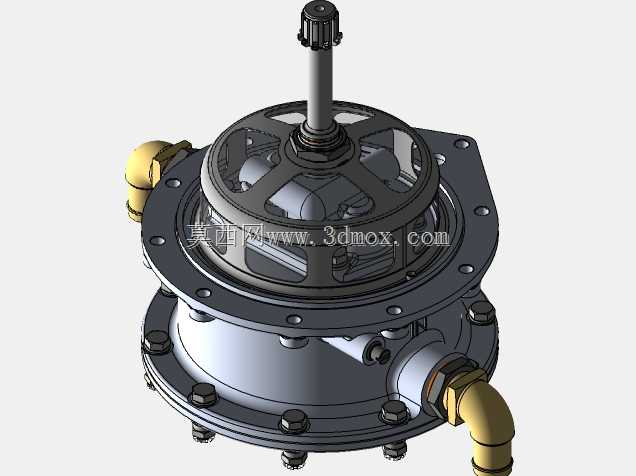

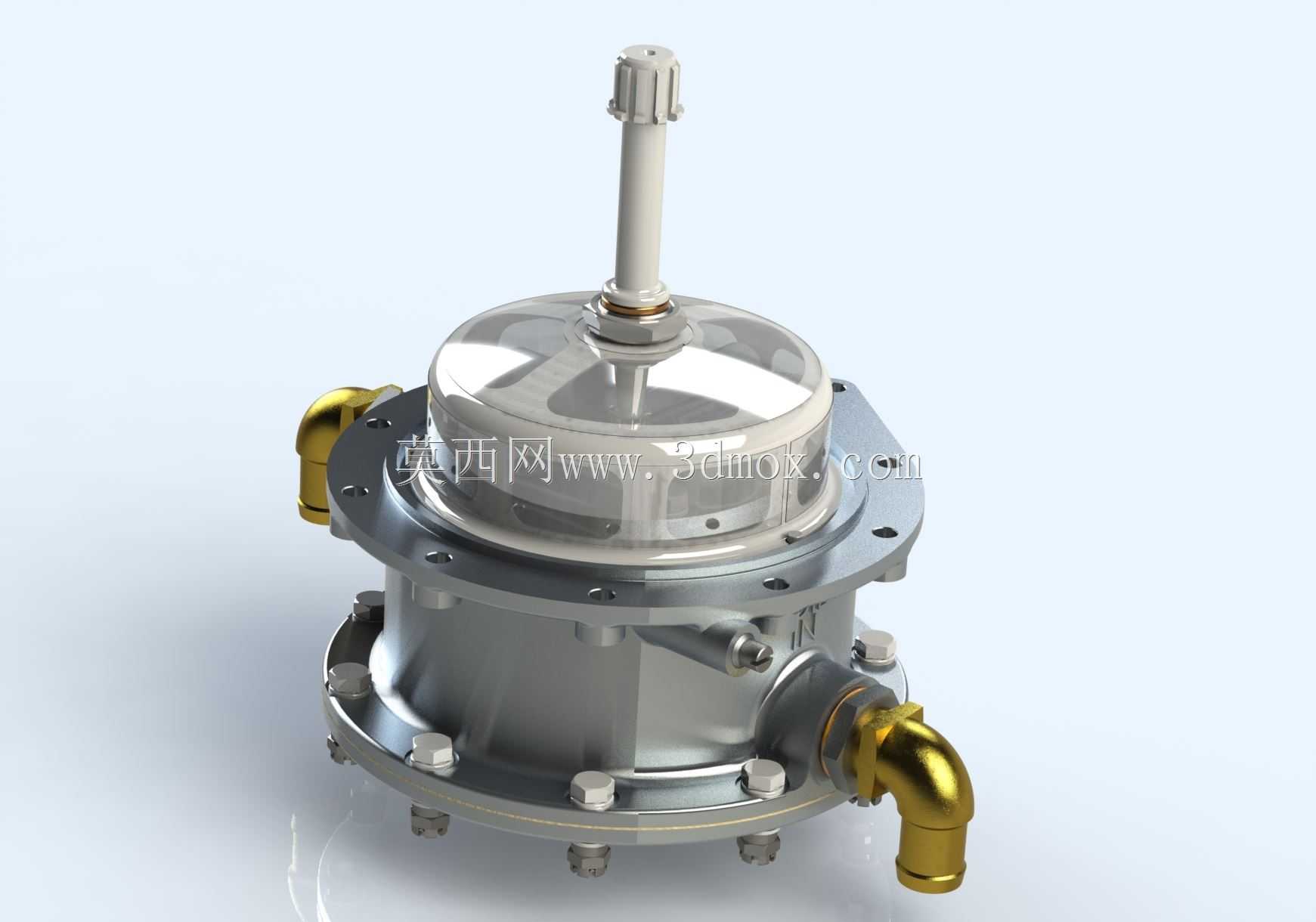

　　这款机油泵适配V型12缸航空活塞发动机的润滑回路，主要承担发动机运转过程中压力润滑油的输送职能，将油底壳内存储的润滑油加压后，输送至曲轴主轴颈、连杆轴颈、凸轮轴衬套、气门摇臂机构、齿轮传动副等所有存在相对运动的摩擦副表面，在摩擦面之间形成稳定的压力油膜，避免金属部件直接接触产生干摩擦，同时带走摩擦产生的金属磨屑与局部热量，维持发动机各运动部件在额定工况下的工作温度与配合间隙。从结构设计来看，泵体采用上下分体式法兰连接结构，上盖为透明可视设计，可在台架试验阶段直接观察泵腔内部的油液填充状态与叶轮运转情况，省去了传统金属泵盖需要开盖检查的工序，上下壳体之间采用耐油橡胶密封圈实现端面密封，沿法兰圆周均匀布置的内六角螺栓提供均匀的压紧力，

　　避免高压油液从结合面渗漏。泵体侧面布置的两个弯角管接头分别为进油口与出油口，接头采用标准外螺纹连接形式，可直接对接发动机润滑系统的橡胶油管与金属油路，弯角结构的设计充分考虑了发动机舱内部的管路走向空间，避免管路与周边的缸体、散热片、点火附件产生干涉。顶部伸出的花键驱动轴直接与发动机凸轮轴末端的驱动接口连接，动力传递路径短，传动效率高，轴与上盖之间采用双唇口油封实现动密封，防止泵腔内的压力油液顺着驱动轴向上渗漏，同时避免外部的灰尘、水汽进入泵腔污染润滑油。在安装边界上，泵体底部的法兰盘设置了多个均布的安装定位孔，可直接通过螺栓固定在发动机缸体侧面的预设安装位上，定位孔的位置度公差控制在0.02mm以内，保证驱动轴与凸轮轴的同轴度要求，

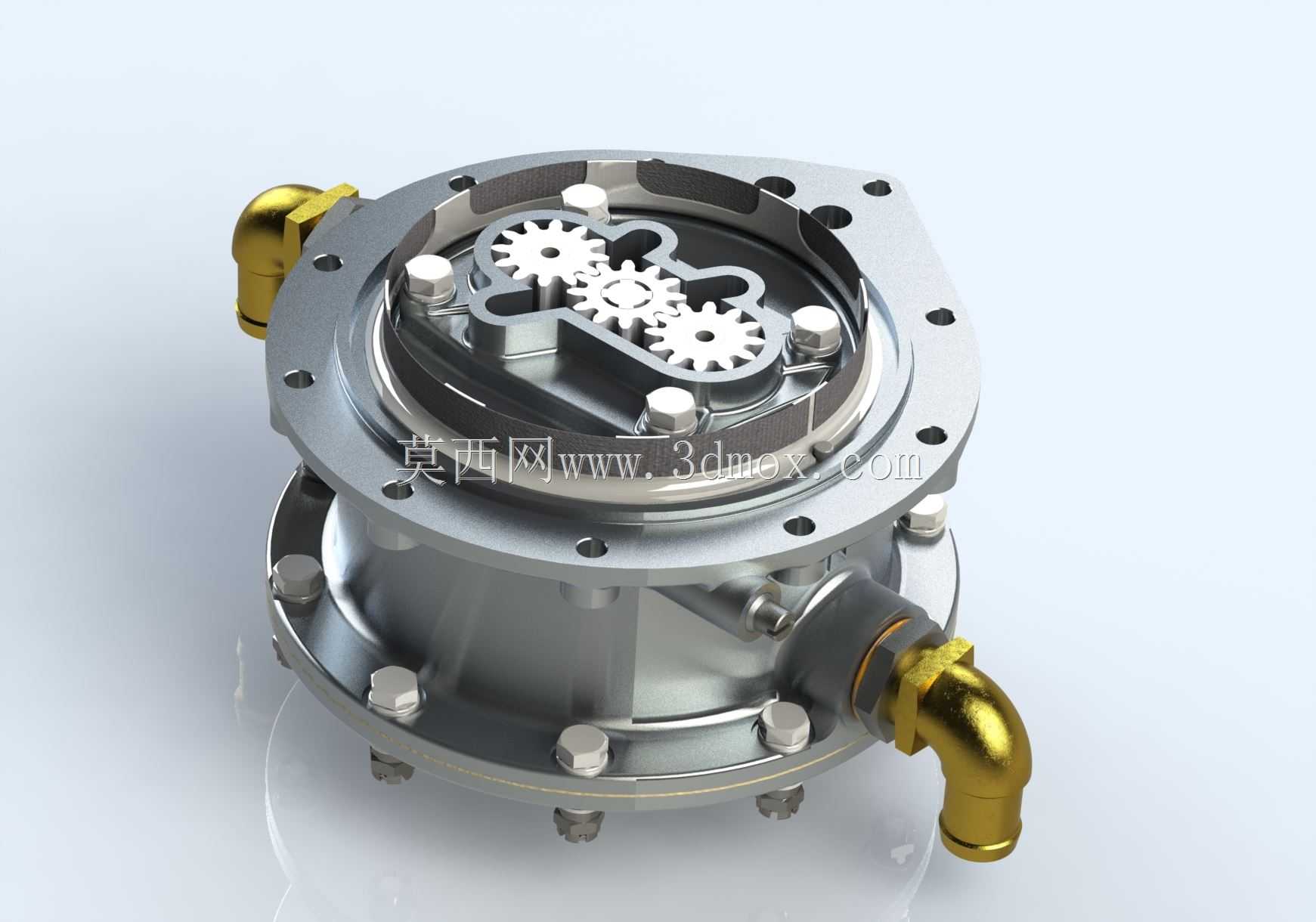

　　避免运转过程中出现轴系偏磨、油封过早损坏的问题。泵体整体的径向尺寸控制在适配V12发动机缸体侧面安装空间的范围内，不会超出发动机的整体外形轮廓，也不会与发动机的排气管、发电机、启动机等周边附件产生装配干涉。在功能特性上，该泵采用容积式转子结构，在发动机额定转速范围内可提供稳定的润滑油压力，压力波动范围控制在工程允许的区间内，能够满足12缸发动机高转速工况下各摩擦副的润滑油流量需求，泵腔内部的流道经过平滑过渡处理，减少油液流动过程中的阻力损失，降低泵的驱动功率消耗，提升发动机的有效输出功率。在实际航空应用场景中，这类机油泵需要满足高空低气压环境下的工作可靠性，泵体的密封结构经过专门设计，避免在高空低气压环境下出现油液渗漏、气蚀等问题，

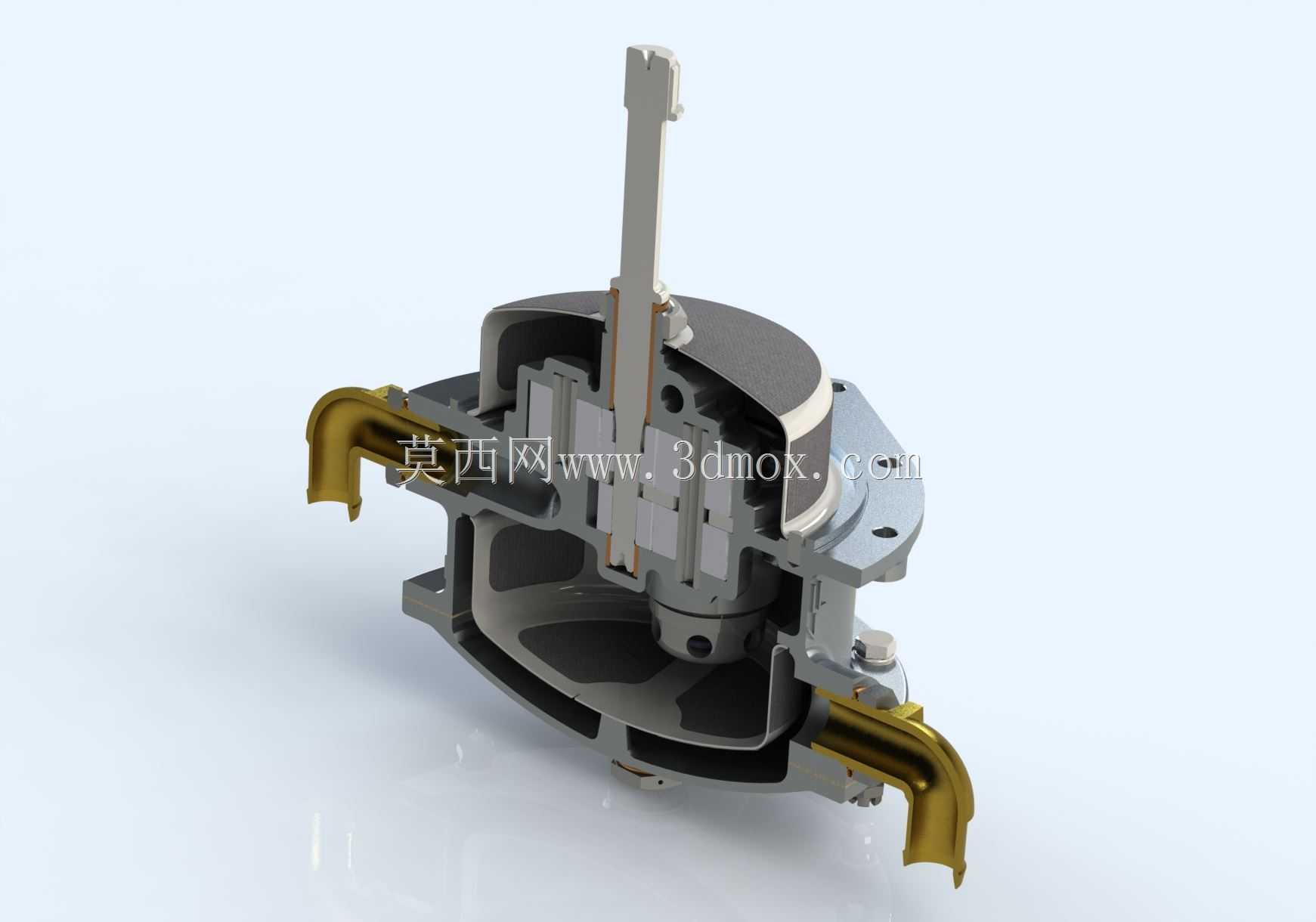

　　保证发动机在不同飞行高度、不同转速工况下都能获得稳定的润滑供给，避免因润滑失效导致的发动机抱轴、部件烧蚀等严重故障。建模过程中严格参照航空发动机的原始设计尺寸，对泵体的每一处壁厚、螺栓孔深度、密封槽尺寸、流道直径都做了1:1的还原，转子与泵腔之间的配合间隙按照实际工程要求设置，可直接用于润滑系统的台架模拟试验、装配干涉检查、维修培训演示等场景，结构设计上充分考虑了零部件的加工工艺性，泵体的外形结构可通过常规的铸造成型后进行机加工完成，所有螺栓孔、密封槽的尺寸都符合通用机械加工的工艺要求，不需要特殊的定制刀具即可完成加工，降低零部件的制造成本。
