350cc单缸套筒阀式内燃动力装置

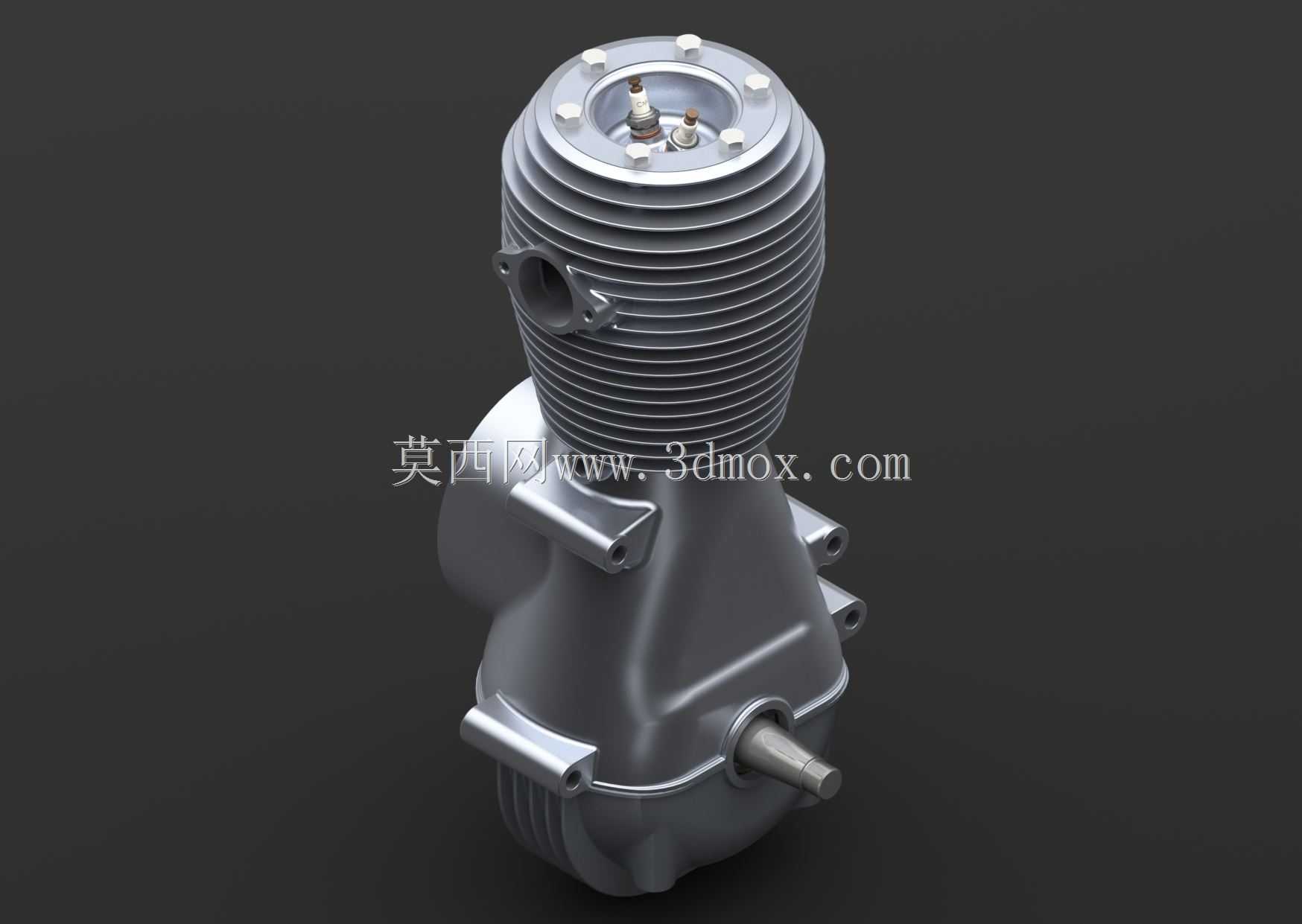

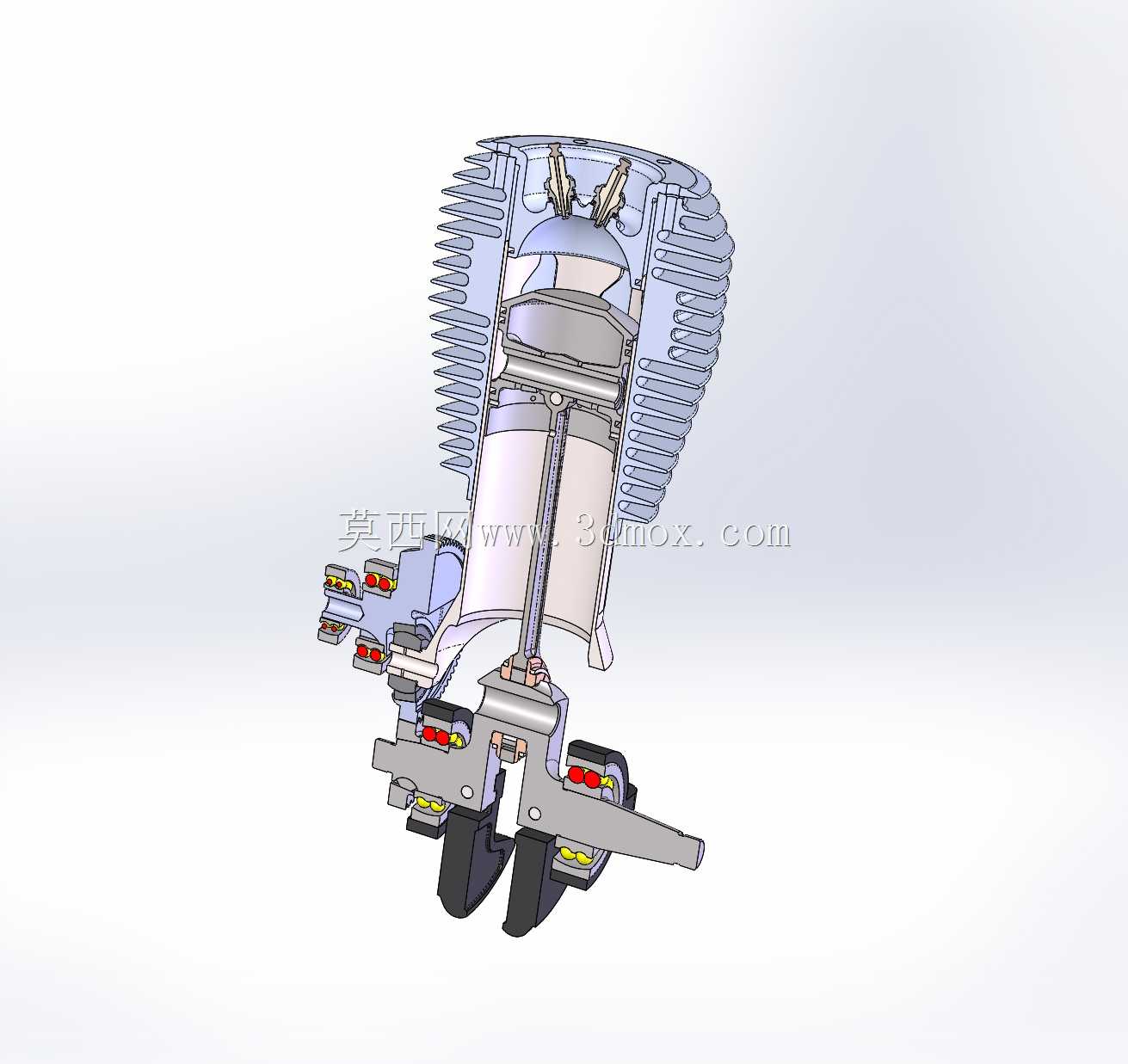

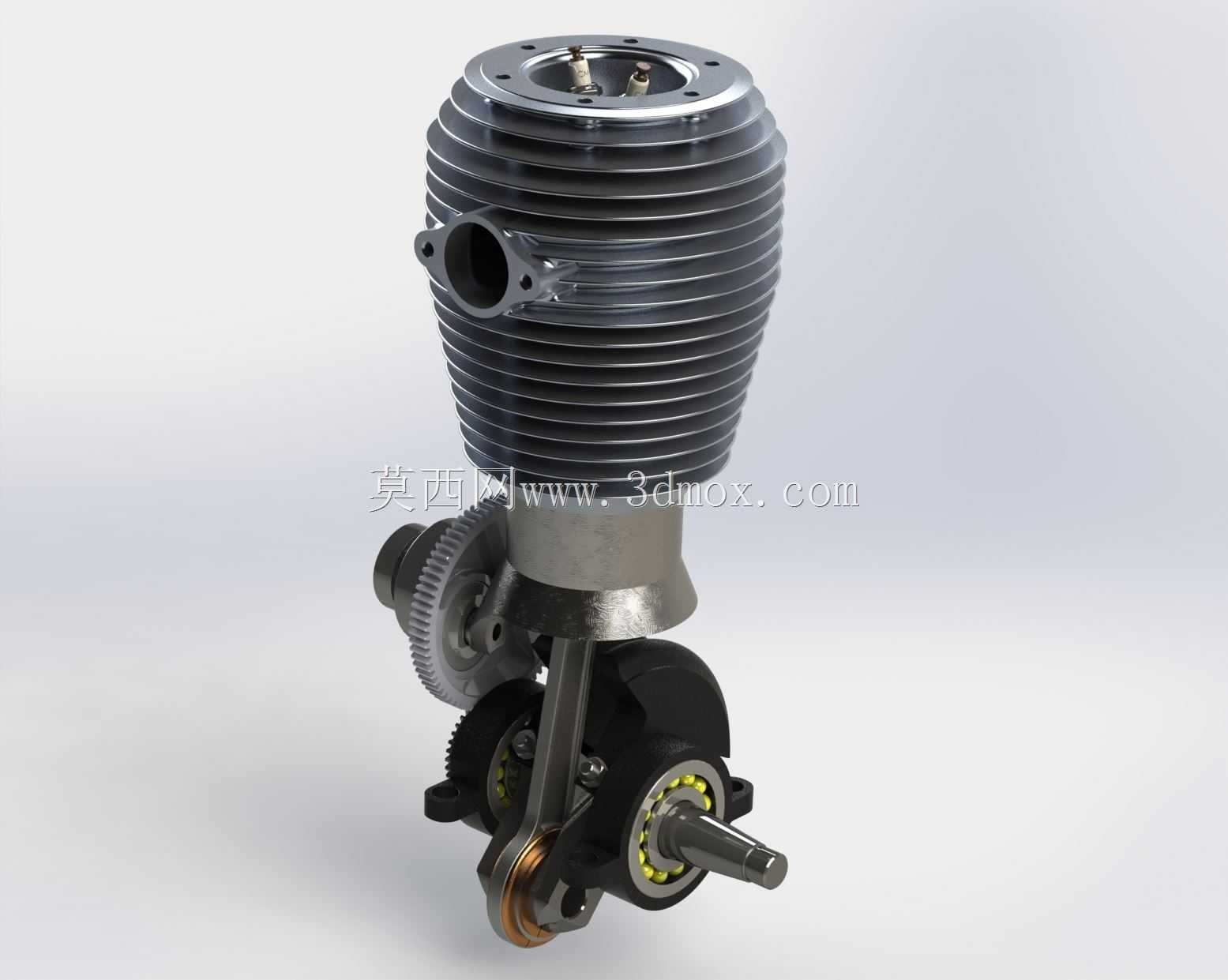

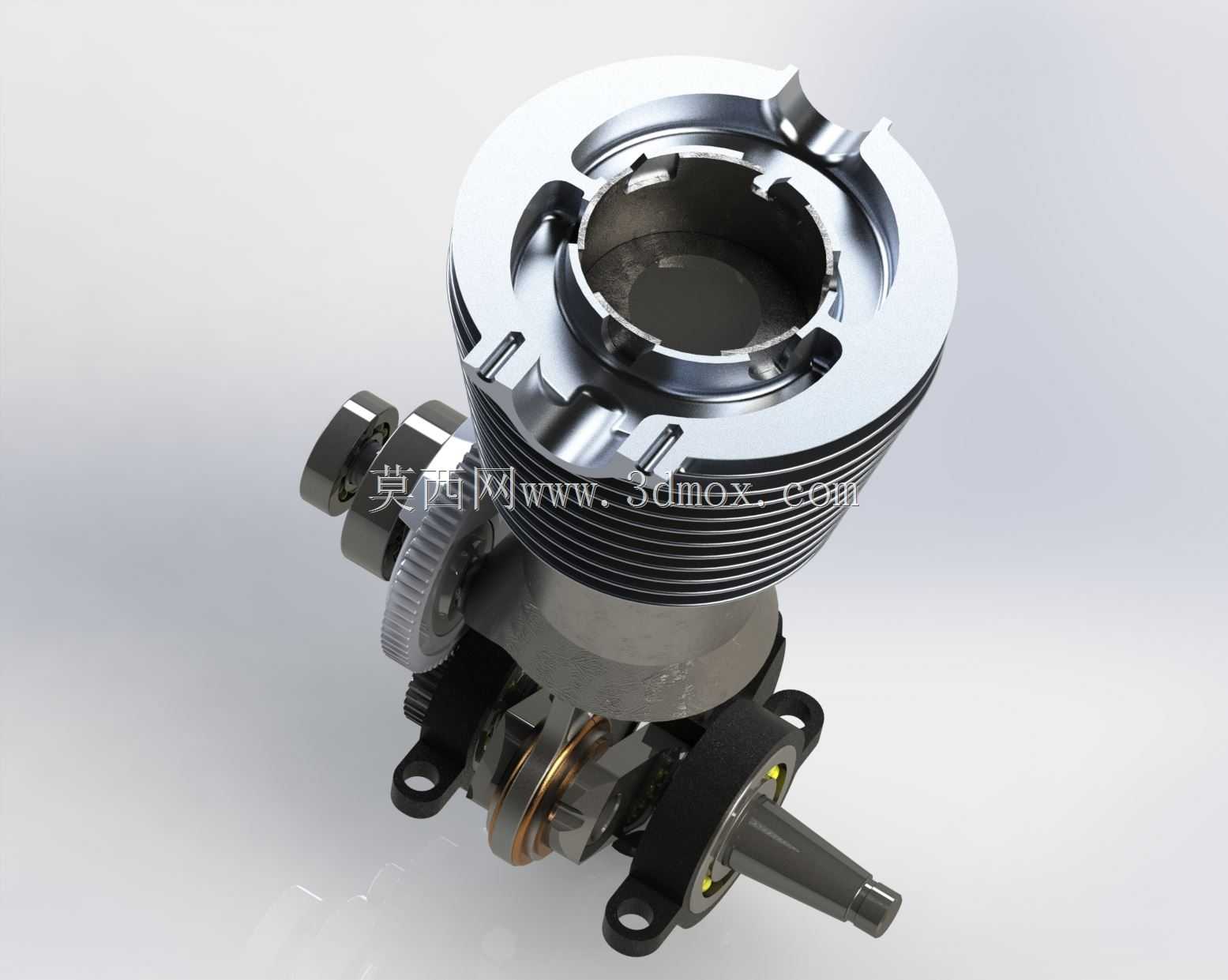

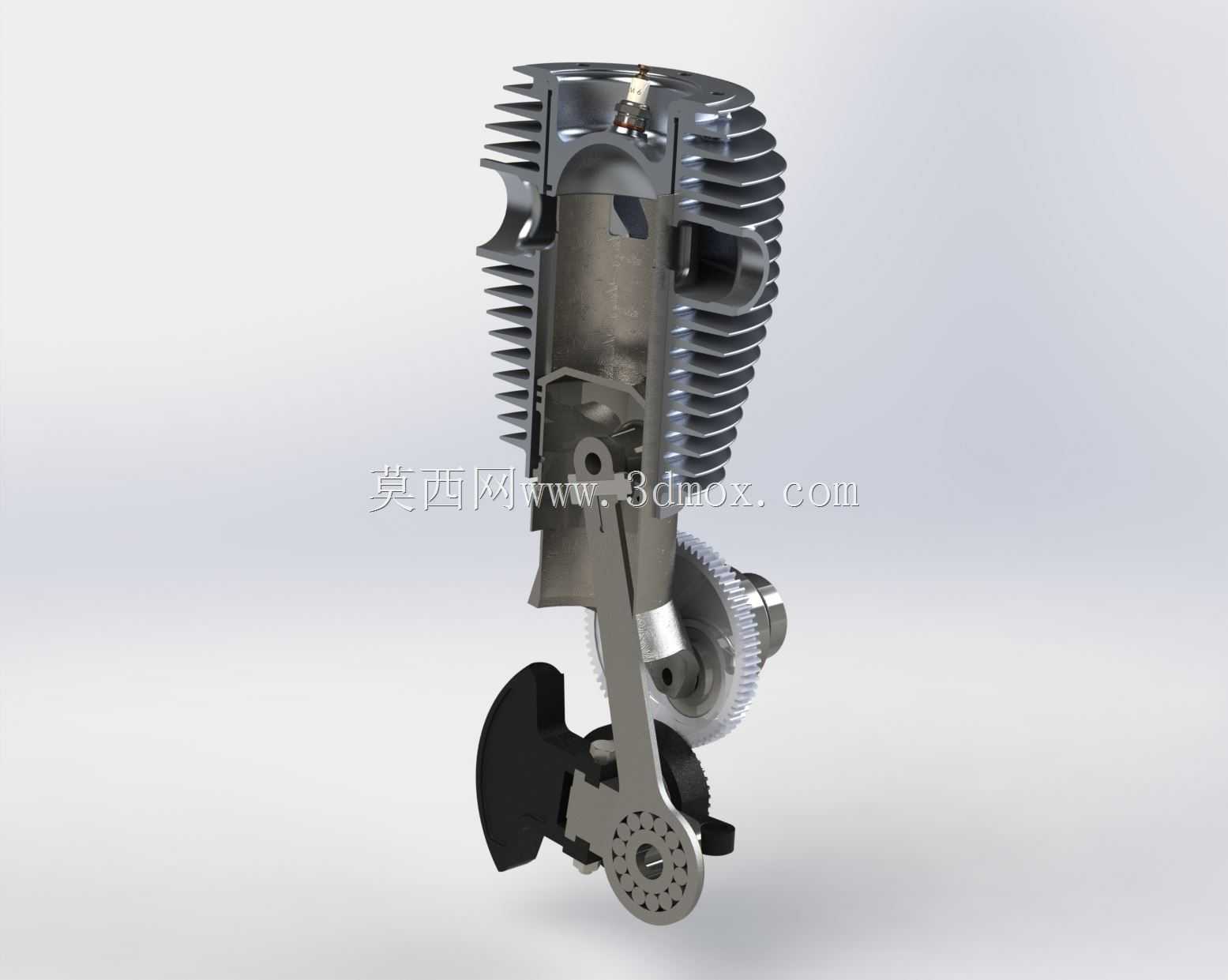

　　这套350cc排量的套筒阀动力装置，在小型通用动力、轻型摩托、小型通航实验载具、便携作业机组领域都有明确的适配场景，区别于常规顶置气门、侧置气门的配气结构，套筒阀的配气形式能在高转速区间维持更稳定的进排气时序，减少气门往复运动带来的惯性损耗，对于追求轻量化高功率密度的小型动力场景适配性极强。从结构设计逻辑来看，缸体部分采用了密集周向散热鳍片的布局，鳍片的厚度、间距、延伸长度都经过热平衡校核，自然风冷工况下能保证连续高负荷运转时缸头温度维持在合理区间，避免热变形导致的活塞卡滞、密封失效问题，鳍片与缸体采用一体化建模思路，没有额外拼接结构，既减少了加工工序，也消除了拼接面的热阻，提升散热效率。缸体侧部预留的进气管接口，

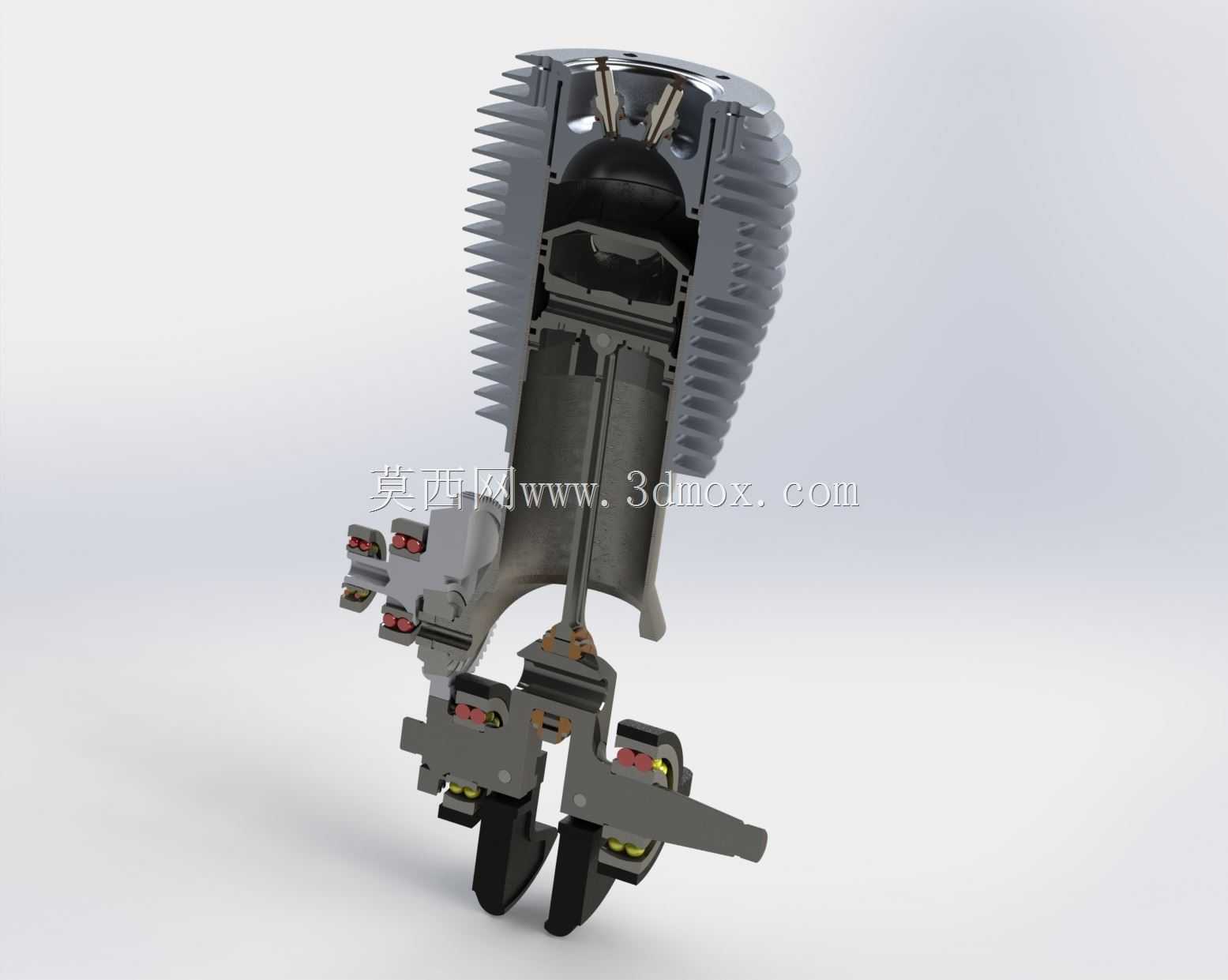

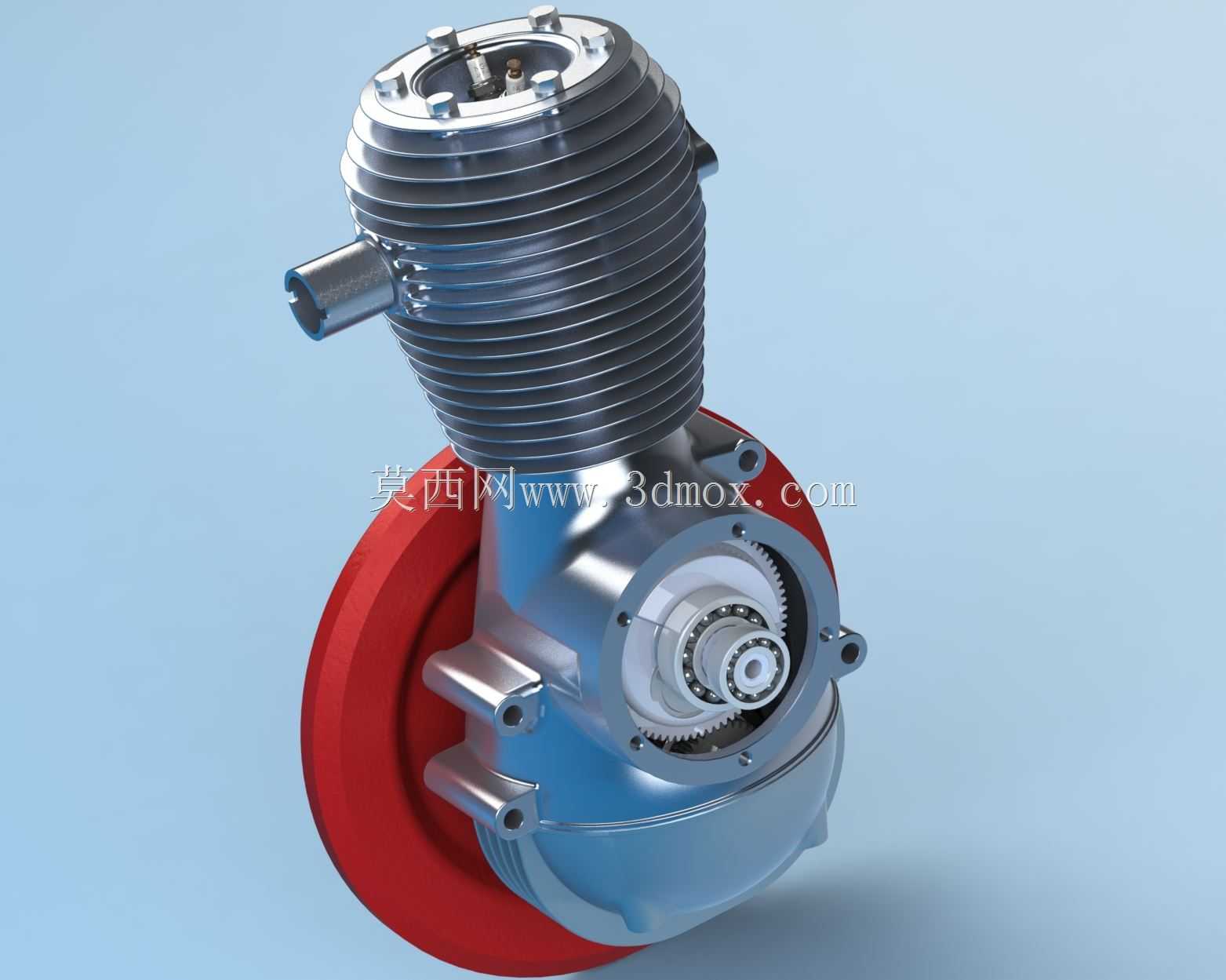

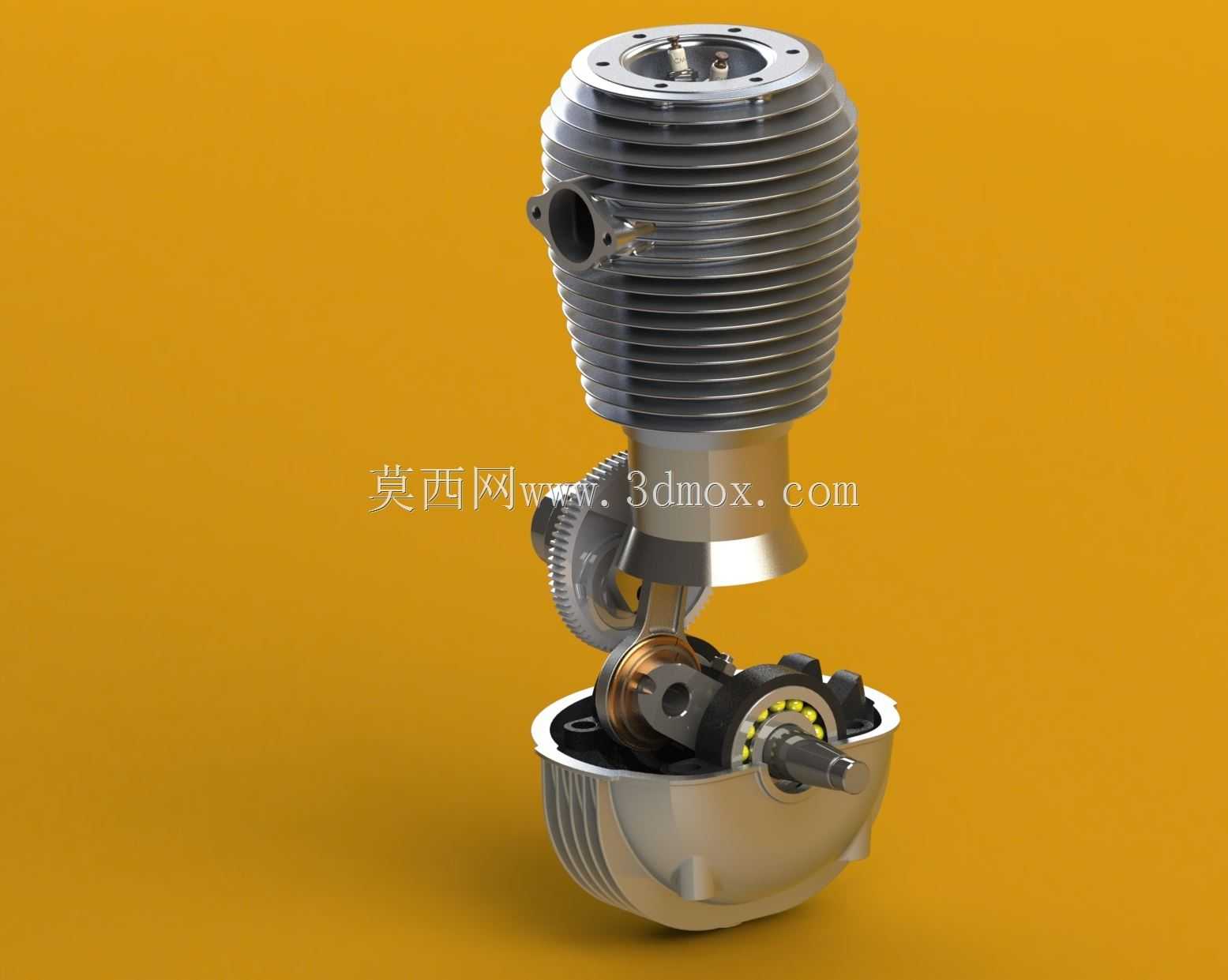

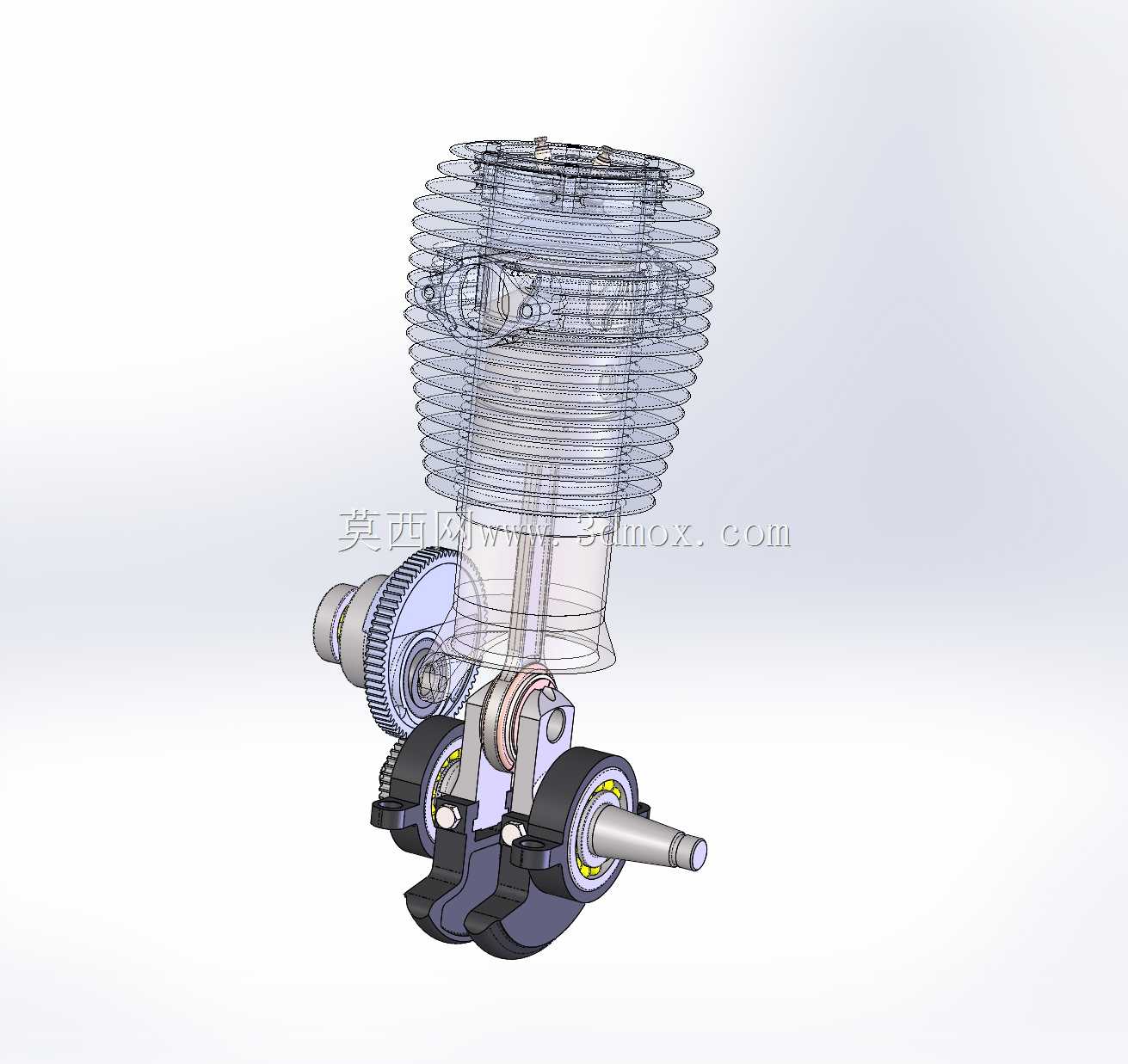

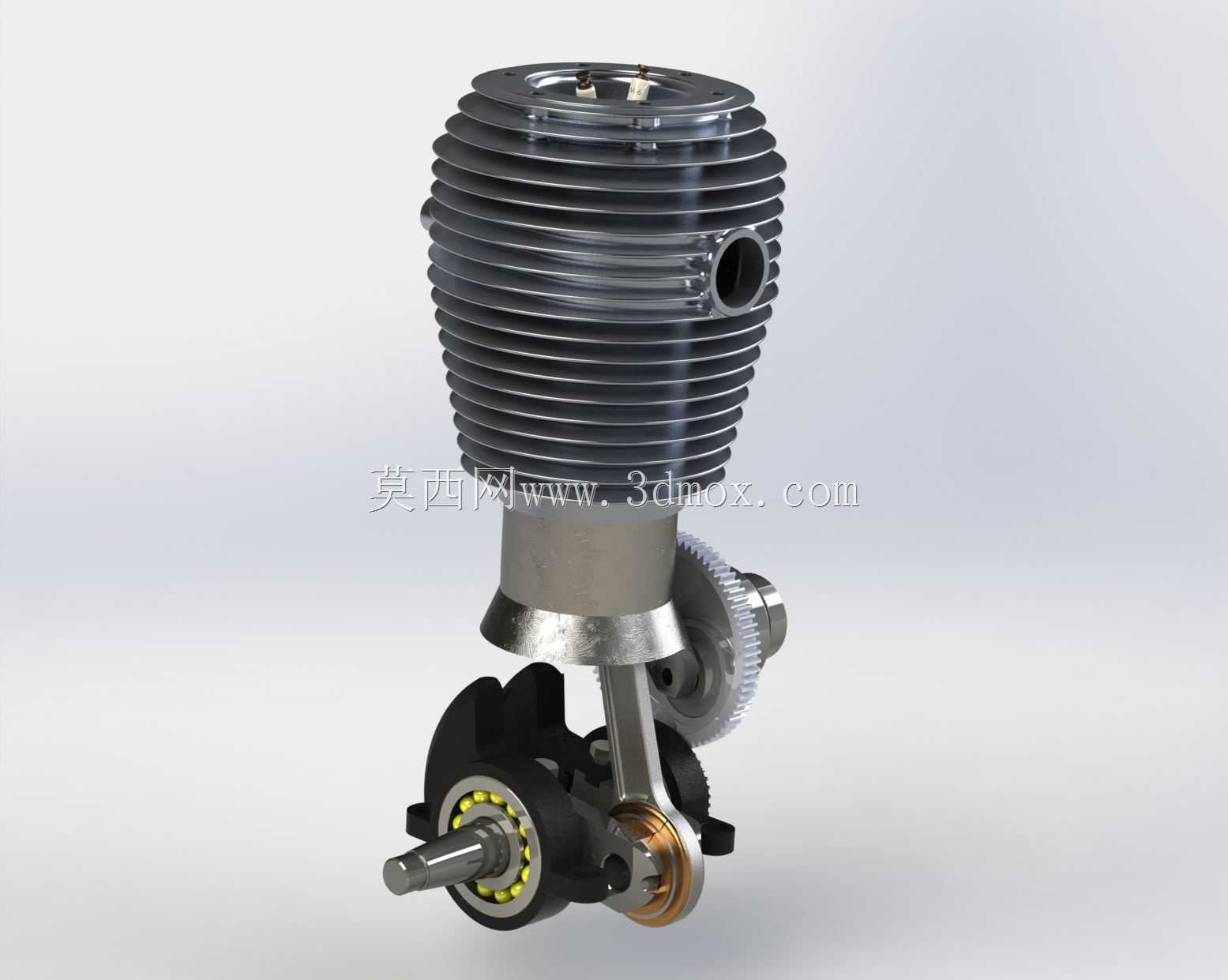

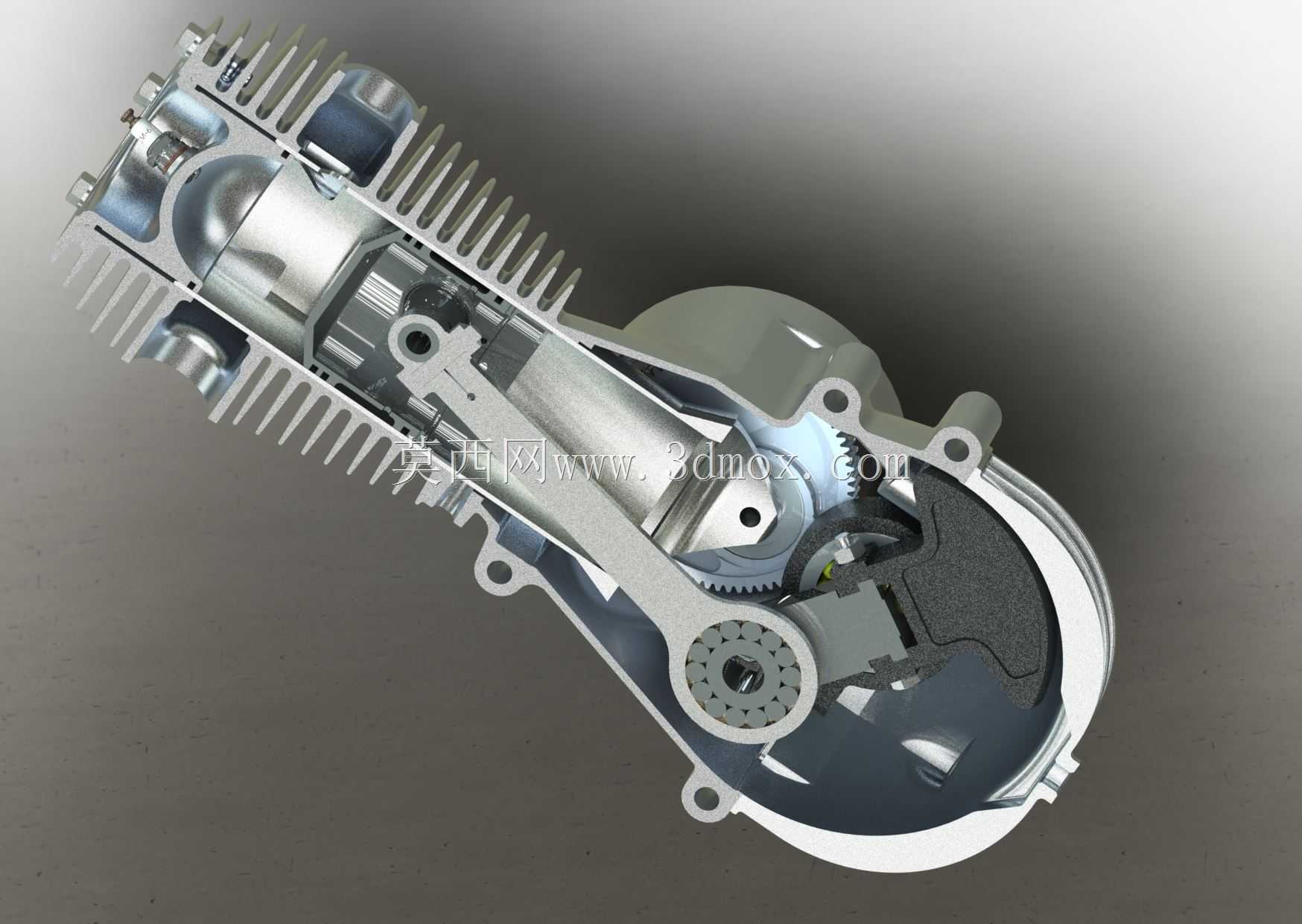

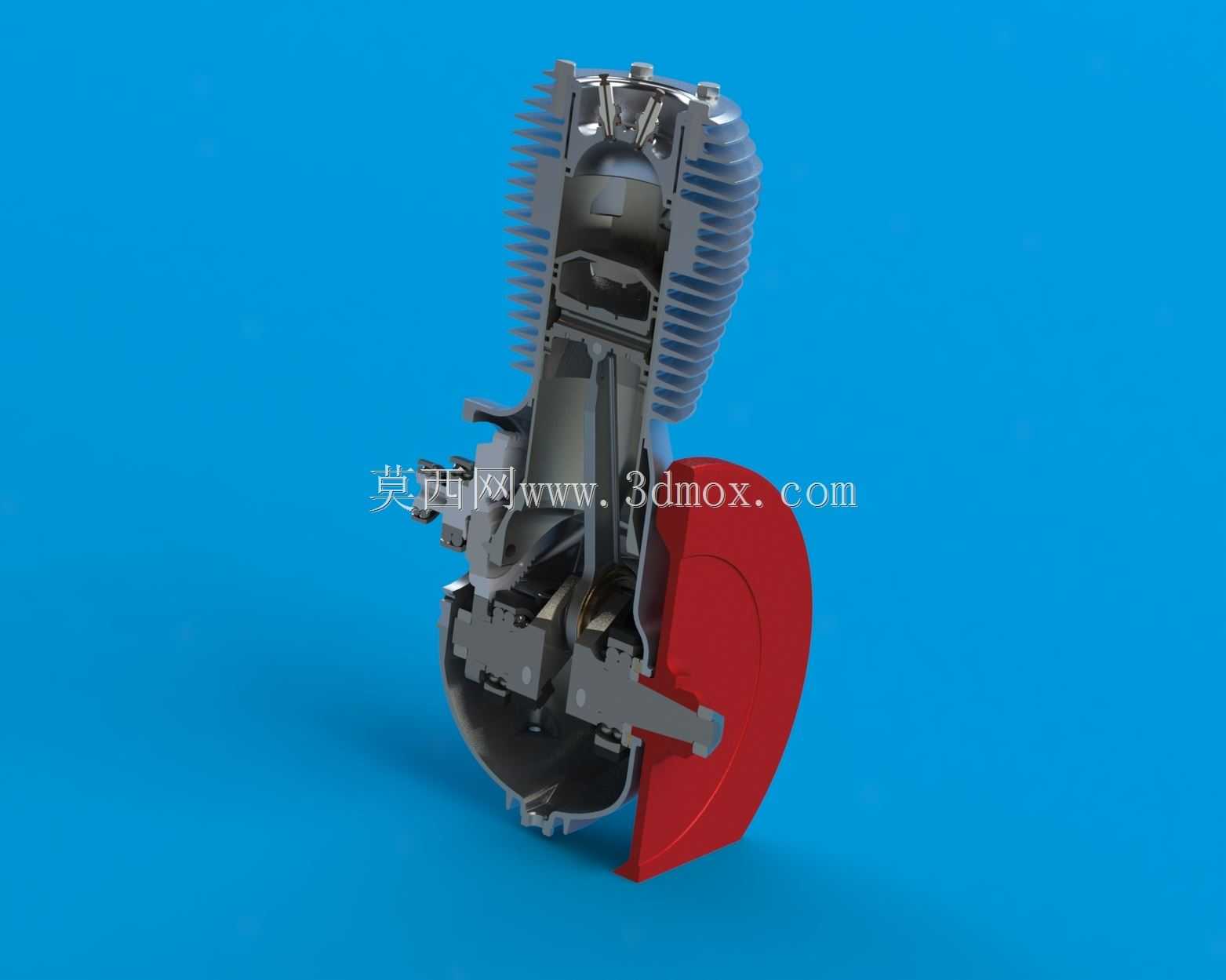

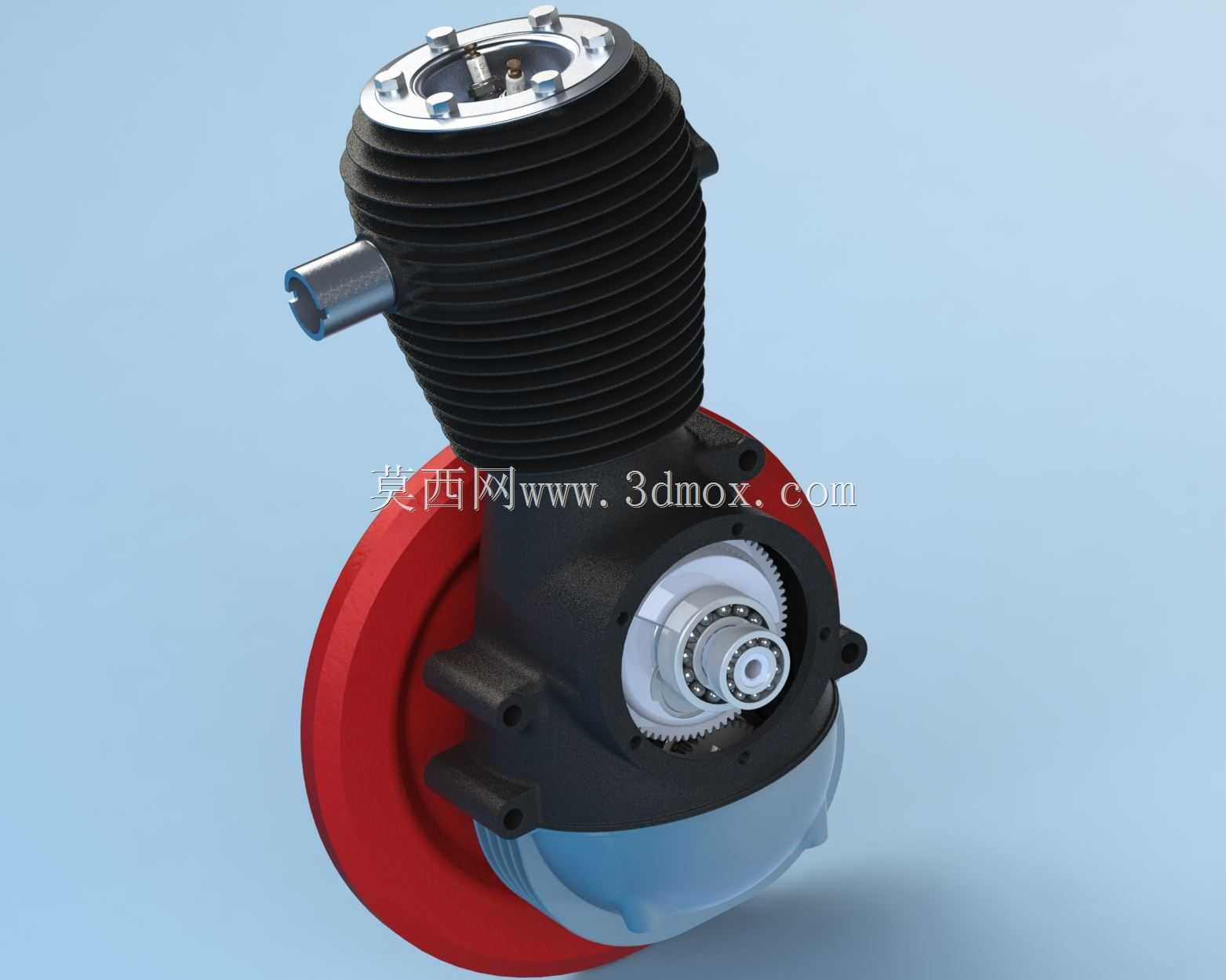

　　安装边界尺寸匹配常规小口径化油器或者电喷节气门体的安装法兰，接口位置的角度经过布局优化，能避免进气管路与车架、外围覆盖件产生安装干涉，同时保证进气道的弯折角度尽可能平缓，减少进气阻力提升充气效率。下部的传动端集成了齿轮减速与动力输出结构，红色飞轮部件除了提供运转所需的转动惯量、平稳曲轴输出扭矩波动之外，飞轮端面预留的安装孔位可直接匹配磁电机转子、启动离合器等附件，不需要额外设计转接法兰，减少整机轴向尺寸。套筒阀的驱动结构集成在缸体下部的齿轮腔室内，通过曲轴端的主动齿轮驱动套筒的往复旋转动作，精准控制进排气口的开闭时序，齿轮腔的密封结构采用分体式密封盖设计，盖体与腔体的结合面预留密封槽，可适配橡胶密封垫或者密封胶密封，防止润滑油渗漏。

　　从安装边界来看，整机的主安装支点分布在齿轮箱侧部的凸台位置，三个安装孔的位置坐标形成稳定的三角支撑结构，安装时可通过螺栓直接固定在机架的对应安装位，不需要额外设计复杂的安装支架，孔位的尺寸公差在建模时已经预留了通用紧固件的装配间隙，能适配不同加工精度的机架安装面。曲轴输出端的轴伸尺寸、键槽规格匹配通用小型动力的输出接口标准，可直接连接离合器、皮带轮、链轮等传动部件，不需要额外加工转接轴。这套结构在设计时也预留了后续迭代的空间，目前磁电机驱动齿轮箱的相关部件虽然还在完善阶段，但现有腔体的尺寸已经预留了对应部件的安装空间，后续补充部件时不需要对现有缸体、曲轴箱的主体结构做修改，能大幅缩短迭代周期。

　　套筒阀本身的运动副配合间隙在建模时已经考虑了热膨胀量，冷态装配间隙与热态工作间隙的差值经过校核，不会出现热态卡滞或者冷态漏气的问题，缸筒内壁的珩磨纹理要求、活塞环的开口间隙配置都能在现有结构基础上直接匹配通用小排量活塞组件的参数，降低零部件的采购与加工成本。整机的重量分布经过优化，重心位置靠近主安装支点，运转时的振动能通过安装点直接传递到机架，减少整机的共振幅度，对于便携类作业设备来说，合理的重心分布也能提升设备移动时的操控性。散热鳍片的边缘做了圆角处理，避免装配维护时割伤操作人员，同时也能减少应力集中，防止鳍片受外力碰撞时出现断裂。齿轮腔内部的润滑油道布局采用钻孔式油道，直接在箱体壁面建模预留油道孔，不需要额外布置润滑油管，结构更紧凑，也减少了油管渗漏的风险，润滑油的飞溅路径经过模拟验证，能保证齿轮、轴承、套筒驱动副等关键摩擦部位都能得到充分润滑。
