带轴一体式传动齿轮轴结构设计

　　这款轴齿轮属于传动系统里的核心承力零件，和分体式的齿轮与轴装配结构不同，它将轮齿与传动轴做成一体式结构，从根源上避免了键连接带来的间隙、应力集中问题，在中小载荷、高传动精度要求的场景里应用十分广泛。日常接触到的小型输送设备进给机构、精密机床的主轴传动单元、小型减速机的输入输出端，都能见到这类零件的身影，它不需要额外做齿轮与轴的装配工序，安装时直接将两端轴颈配合到对应轴承位即可，能有效缩减装配环节的累计误差。

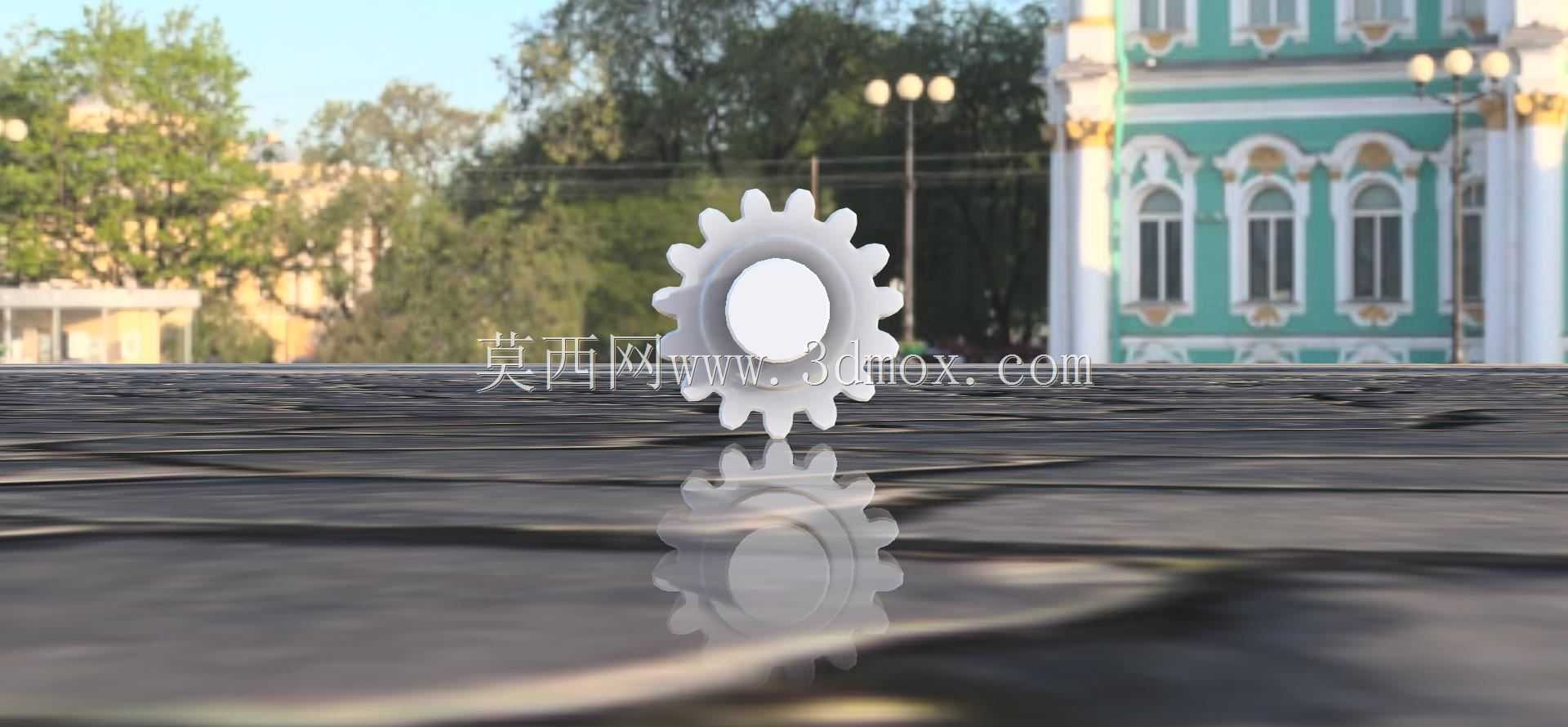

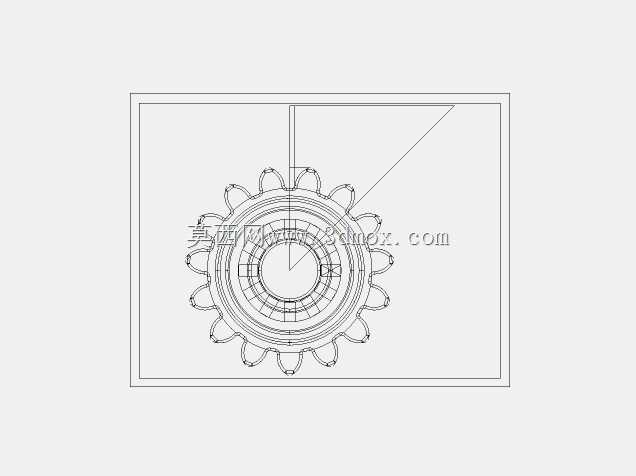

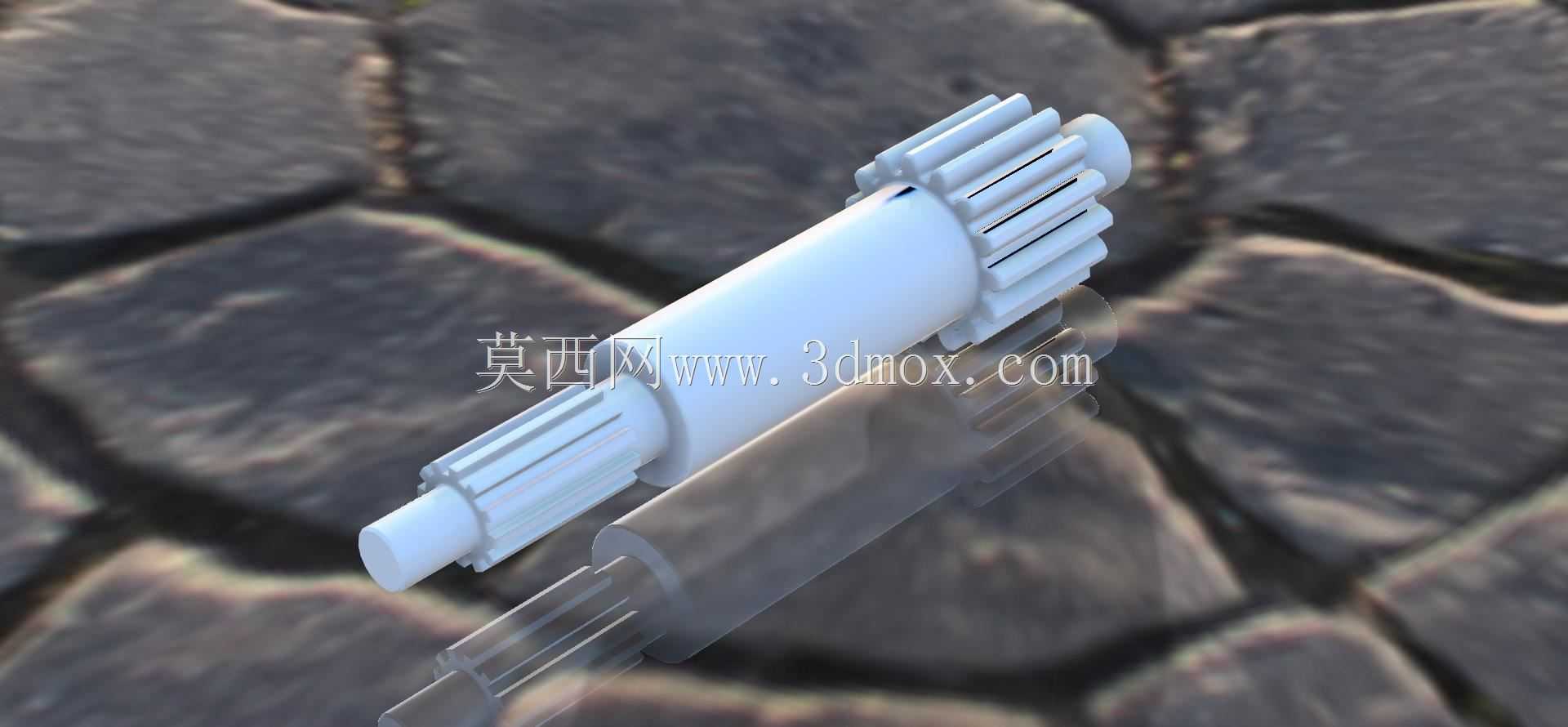

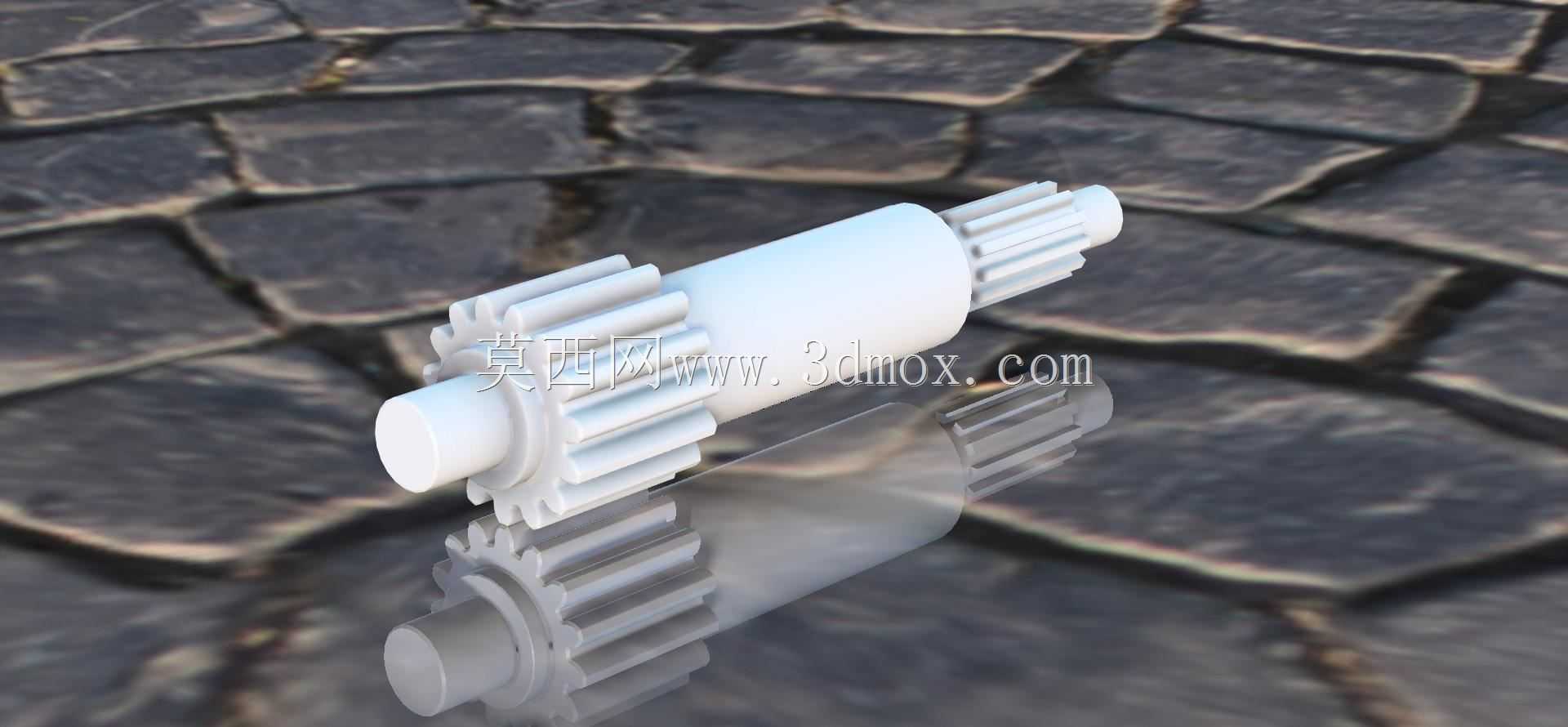

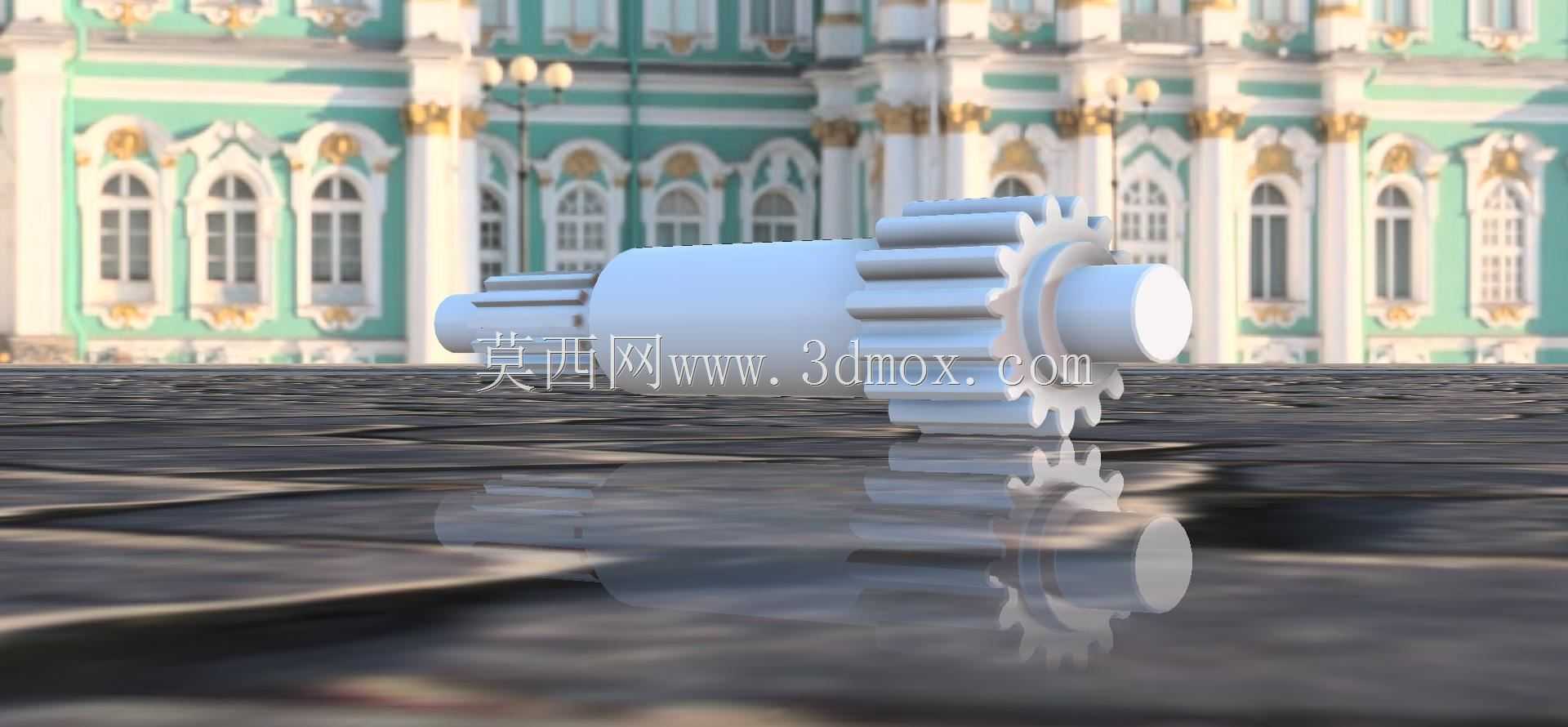

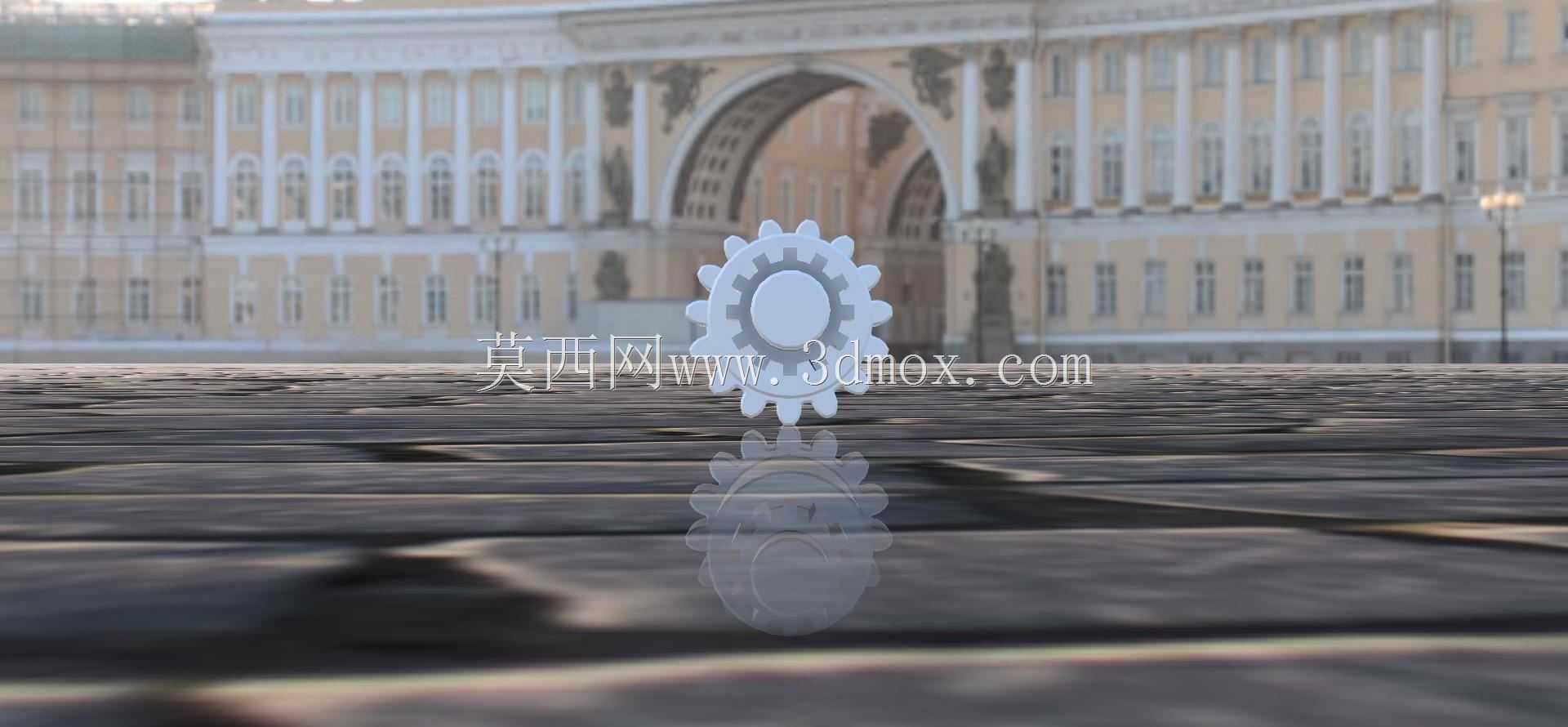

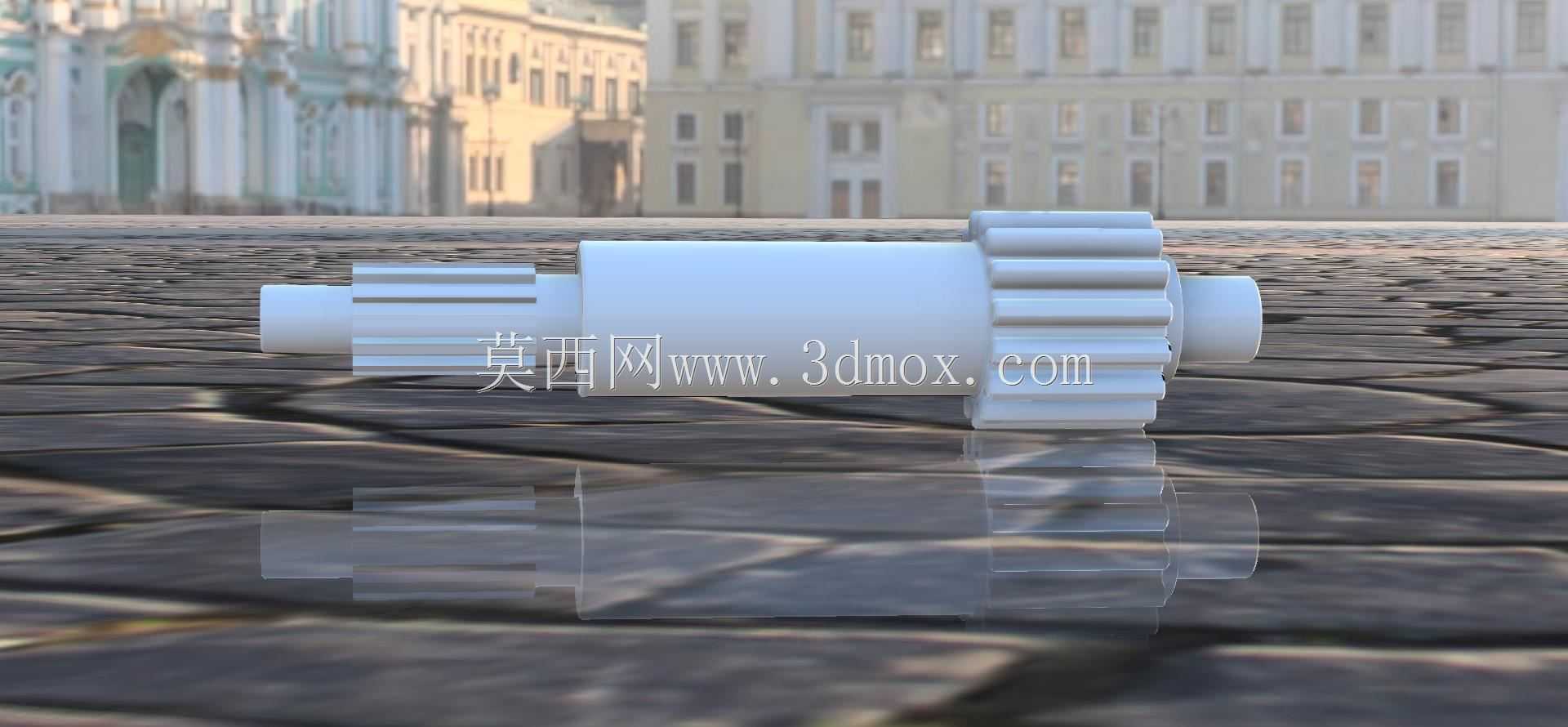

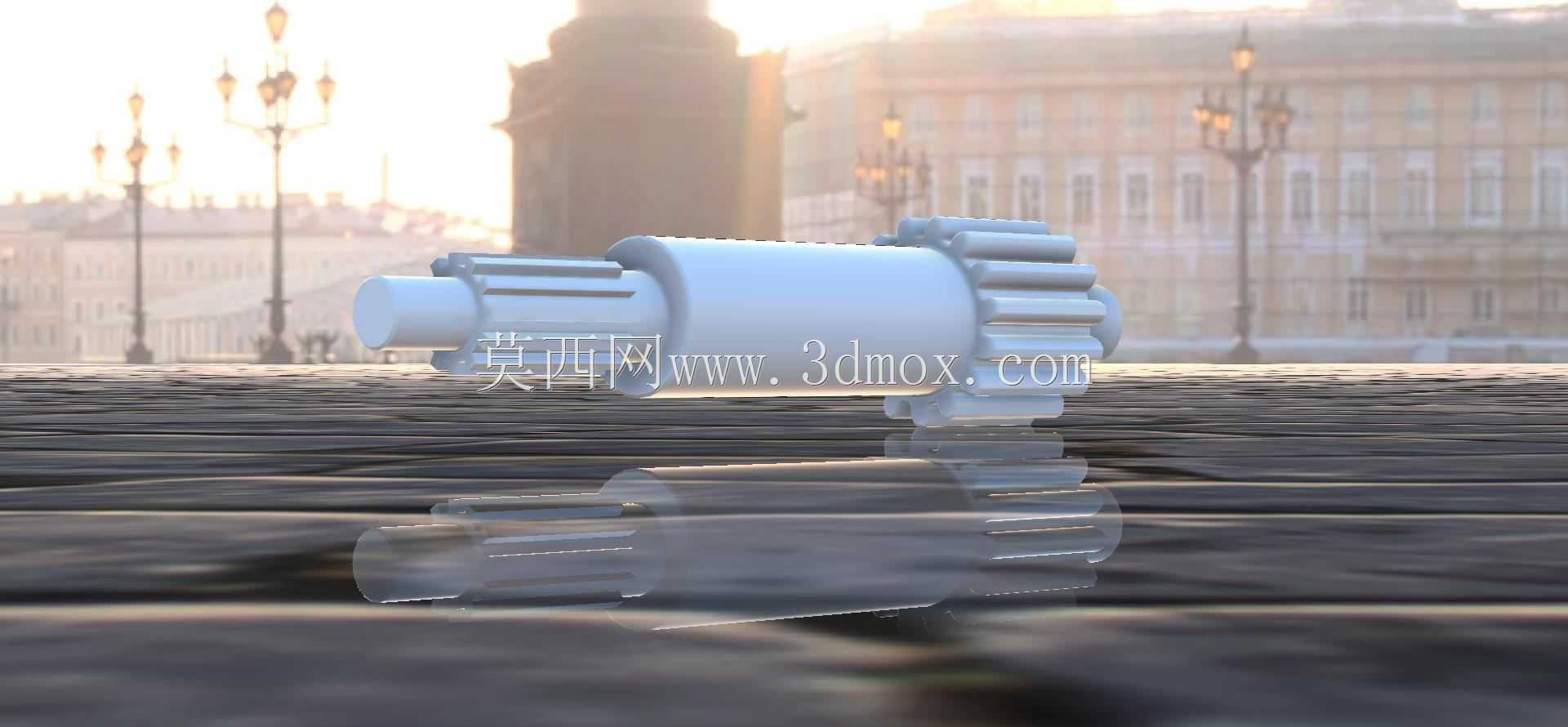

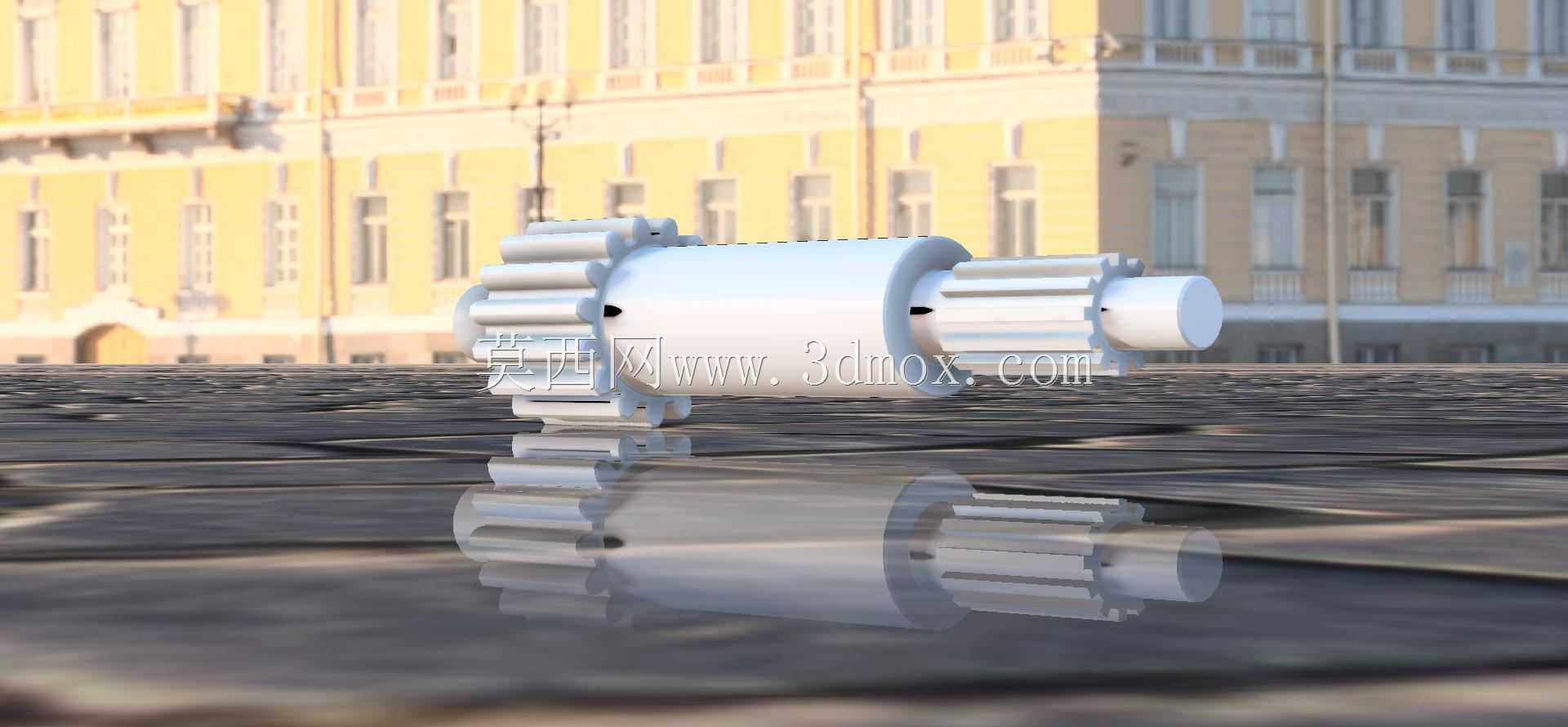

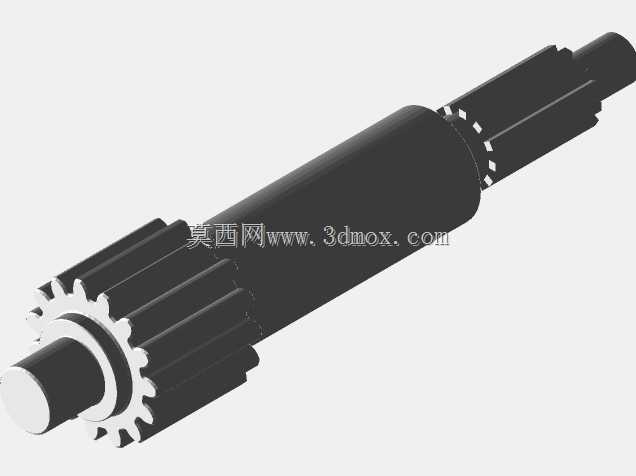

　　从结构设计逻辑来看，这款零件的轮齿部分布置在轴身中段，两端预留的光轴段分别对应轴承安装位与动力输入/输出连接位，轮齿与轴身的过渡位置做了圆角卸荷处理，避免热处理和受载时出现应力集中断裂的问题。轮齿采用标准渐开线齿形设计，齿向误差、齿形公差都按通用传动级精度控制，能满足常规转速下的平稳啮合要求，啮合过程中不会出现明显的冲击与异响。两端轴颈的圆柱度、同轴度公差做了严格约束，保证安装后轴的回转精度，避免轮齿出现偏载、局部磨损过快的问题。

　　实际应用中，这类轴齿轮的安装边界需要重点考量：两端轴承位的配合公差通常选k6级过渡配合，既保证装配时的定位精度，也方便后期维护拆卸；轮齿部分的齿顶圆与周边箱体、护罩的安全间隙要控制在2-5mm区间，避免运转过程中出现剐蹭；轴端如果需要连接联轴器或者同步轮，要预留足够的轴向定位空间，轴端的螺纹孔或者卡槽尺寸要匹配对应标准件的安装要求。

　　从加工实现的角度，这类零件通常采用45号钢或者40Cr材质，毛坯经锻造改善内部金相组织后，先车削加工各段外圆到预留磨量，再滚齿加工轮齿部分，之后做调质或者表面淬火处理提升齿面硬度，最后精磨轴颈与齿面达到设计公差要求。一体式的结构虽然加工工序比分体装配件略多，但省去了键槽加工、齿轮压装的工序，整体装配后的传动刚性更好，在频繁正反转的传动场景里，不会出现键连接松动、齿轮打滑移位的问题，长期运行的可靠性更有保障。

　　选型适配时，需要重点核对轮齿的模数、齿数、压力角参数与配对齿轮完全匹配，同时核算轴的跨度、支撑轴承间距对应的轴挠度，确保满载工况下轴的变形量在轮齿啮合允许的范围内，避免出现齿面接触不均、局部载荷过大导致的断齿风险。两端轴颈的长度要匹配对应轴承的宽度、端盖的安装尺寸，避免装配后出现轴向窜动或者轴承压装不到位的问题。这类零件在小型自动化生产线的传动工位、小型农机的变速单元、家用机电产品的传动结构里都有很高的适配性，结构紧凑、传动效率高、维护成本低是它的核心优势。
