针柱式方形电子散热基座结构设计

　　在消费电子、通讯板卡、小型工控模组的热管理场景中，这类针柱式方形散热结构是小空间高热流密度散热的常用选型，区别于常规平行鳍片散热器，针柱阵列的结构能让气流从任意方向穿过散热区域，不会因为风道方向受限导致散热效率折损，尤其适合机箱内部风道走向复杂、没有固定定向风流的安装场景。从实际使用场景来看，这类散热件多适配BGA封装的主控芯片、功率MOS管组、小型通讯模块这类发热面集中、热功耗在10-25W区间的发热元件，安装时直接通过中心的定位孔配合压扣或者导热胶固定在发热元件表面，不需要额外设计复杂的安装支架，适配绝大多数标准PCB板的安装孔位布局。

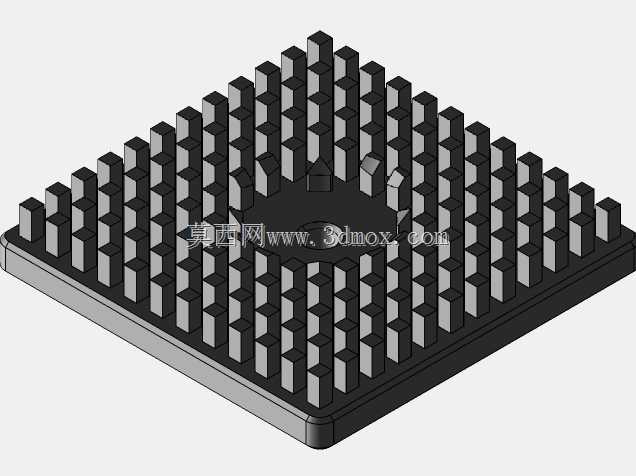

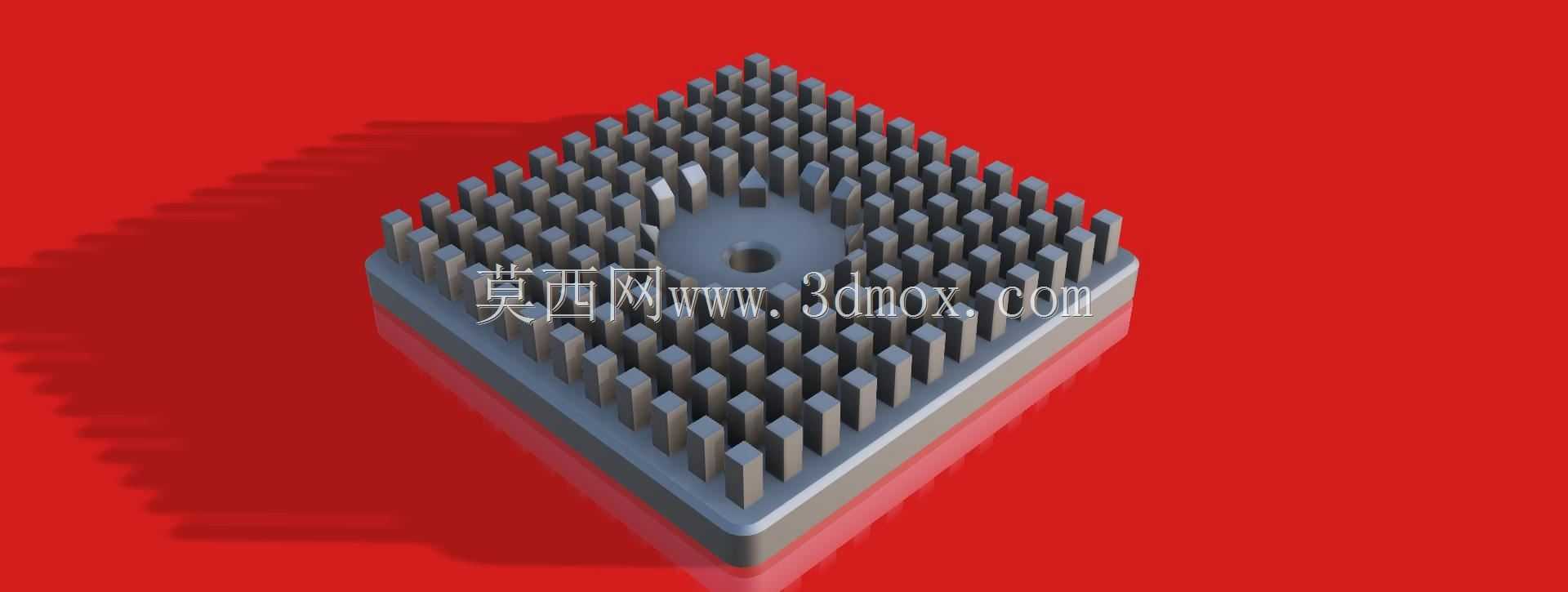

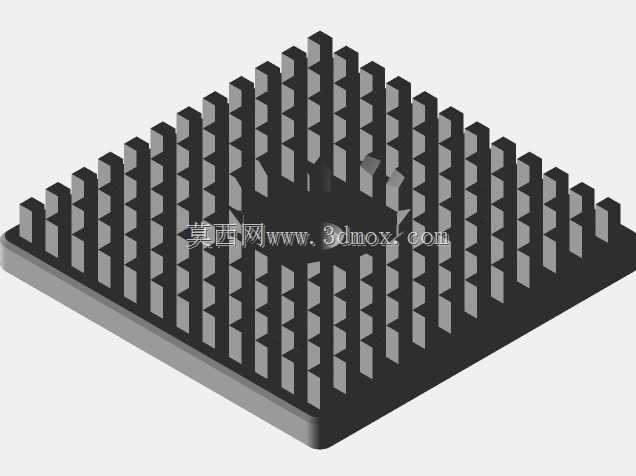

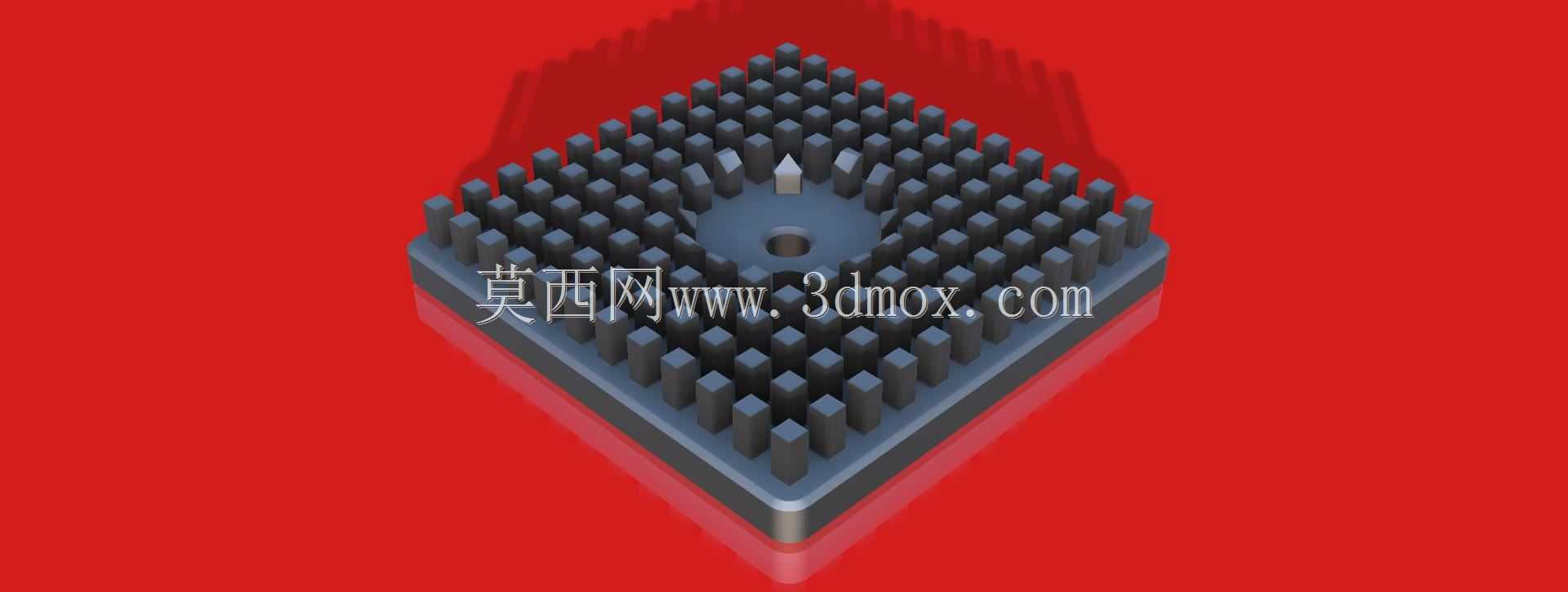

　　从结构设计逻辑来看，整个散热基座采用正方形等厚底座设计，底座厚度控制在3-5mm区间，足够的底座厚度可以保证发热面的热量快速横向均温，避免热量集中在底座中心区域无法扩散到外围针柱；底座上的针柱采用等径圆柱阵列排布，阵列间距经过热仿真优化，既保证足够的散热接触面积，又不会因为针柱过密导致风阻过大，让风流可以在针柱间隙形成紊流，破坏针柱表面的热边界层，提升对流换热效率。针柱的高度根据散热功耗匹配，常规版本针柱高度不超过底座边长的二分之一，避免针柱过长导致结构刚性不足，在运输或者安装过程中出现针柱歪斜、倒伏的问题。中心位置预留的沉头安装孔，孔位深度不钻穿底座底面，保证底座和发热元件接触的面完全平整，不会因为孔位边缘凸起导致接触热阻升高，沉孔的尺寸适配标准M2或者M2.5的固定螺丝，也可以配合塑料卡扣实现免螺丝快装，适配不同的装配工艺需求。

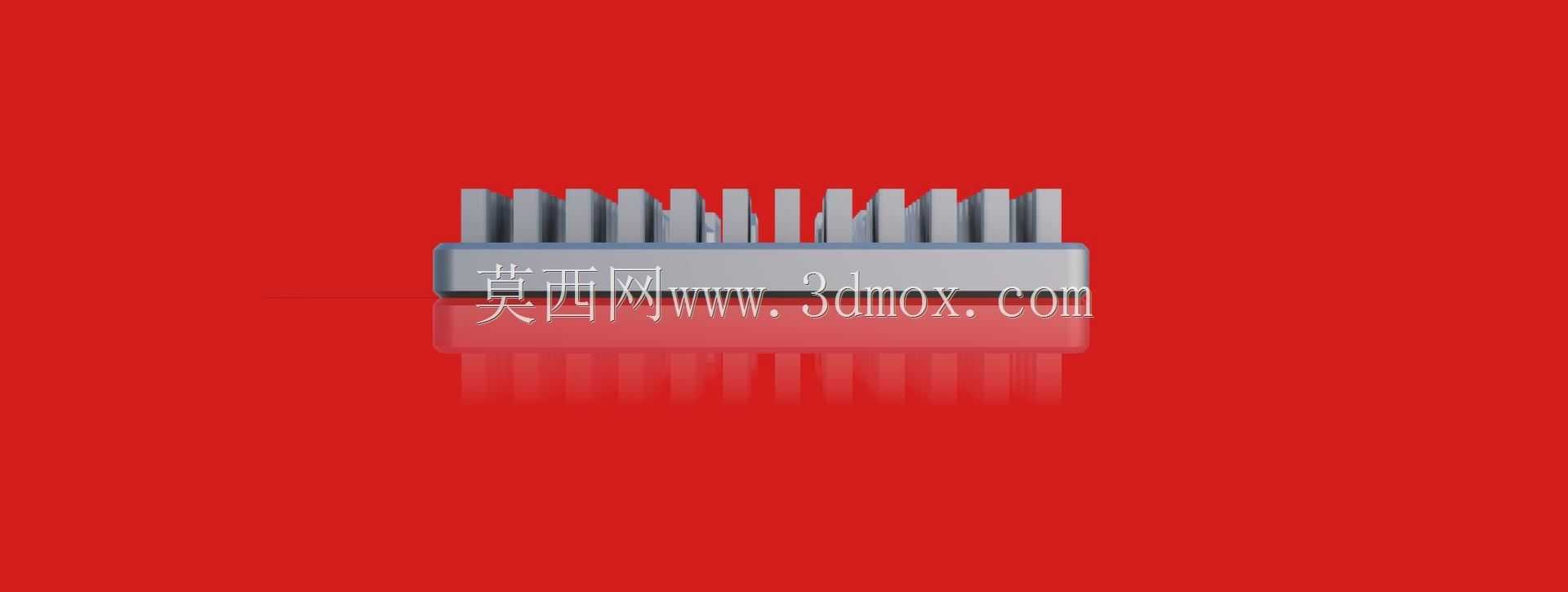

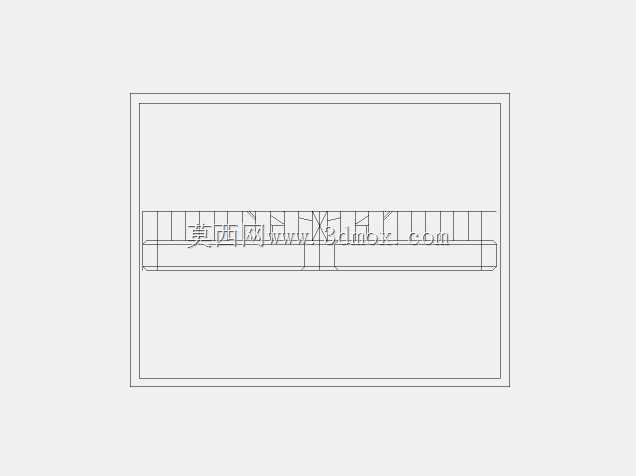

　　从安装边界来看，这类方形散热器的外轮廓边长多为28mm、35mm、42mm几个标准规格，对应不同功率等级的发热元件，整体高度控制在10-20mm区间，不会占用过多的板卡垂直空间，适配紧凑型电子设备的内部堆叠要求。底座的底面采用精铣加工，平面度控制在0.02mm以内，表面粗糙度不超过Ra1.6，配合0.2-0.5mm厚度的导热硅胶片或者导热硅脂，就能把接触热阻控制在很低的水平。针柱的根部和底座连接处做了微小的圆角过渡，既可以避免加工或者压铸过程中出现应力集中导致的断柱问题，也能减少热流从底座传导到针柱过程中的热阻，提升热量传导效率。

　　在实际选型应用中，这类针柱散热器既可以搭配自然对流散热使用，也可以在上方搭配小型轴流风扇实现强制风冷，自然对流状态下依靠针柱之间的空气自然流动带走热量，适合低功耗、静音要求高的设备场景；强制风冷状态下针柱阵列的紊流效应可以让散热效率比同体积平行鳍片散热器高出15%-20%，适合功耗稍高、对散热余量有要求的场景。整个零件的结构完全对称，没有复杂的侧凹或者倒扣结构，不管是采用铝合金压铸成型还是CNC铣削加工都有很好的工艺性，量产时可以实现很低的单件成本，同时铝合金材质的重量较轻，不会对PCB板造成过大的负重，避免长期使用后PCB板出现弯曲变形的问题。设计过程中针柱的阵列排布特意避开了中心安装孔周围的区域，既给安装螺丝或者卡扣预留了操作空间，也不会因为针柱距离安装位过近导致装配时出现干涉，外围的针柱一直排布到距离底座边缘0.8-1mm的位置，最大化利用底座的面积拓展散热表面积，同时边缘的针柱不会超出底座轮廓，避免装配过程中磕碰相邻的板上电子元件。
