12864点阵智能图形显示控制模组

　　在桌面级FDM3D打印机的整机结构布局中，人机交互端的显示控制模组是连接操作者与设备核心控制系统的关键硬件节点，这款128x64像素的智能图形显示控制器，正是针对这类增材制造设备的操作需求完成的结构设计，可直接适配多数开源固件架构的桌面3D打印机机型，承担设备运行状态可视化、参数调整指令输入、打印进程实时反馈等核心交互功能。

　　从实际装机的应用场景来看，这类显示控制模组通常安装在3D打印机的机身前部操作区，位置高度匹配操作者站立或坐姿操作时的视线范围，无需俯身或侧身即可清晰读取屏幕内容，操作按键与调节旋钮的布局也符合单手操作的人机工程逻辑，操作者在调平、预热、启停打印、调整参数等操作过程中，可单手完成旋钮旋转选择、按压确认、独立按键触发复位等动作，无需额外辅助操作。

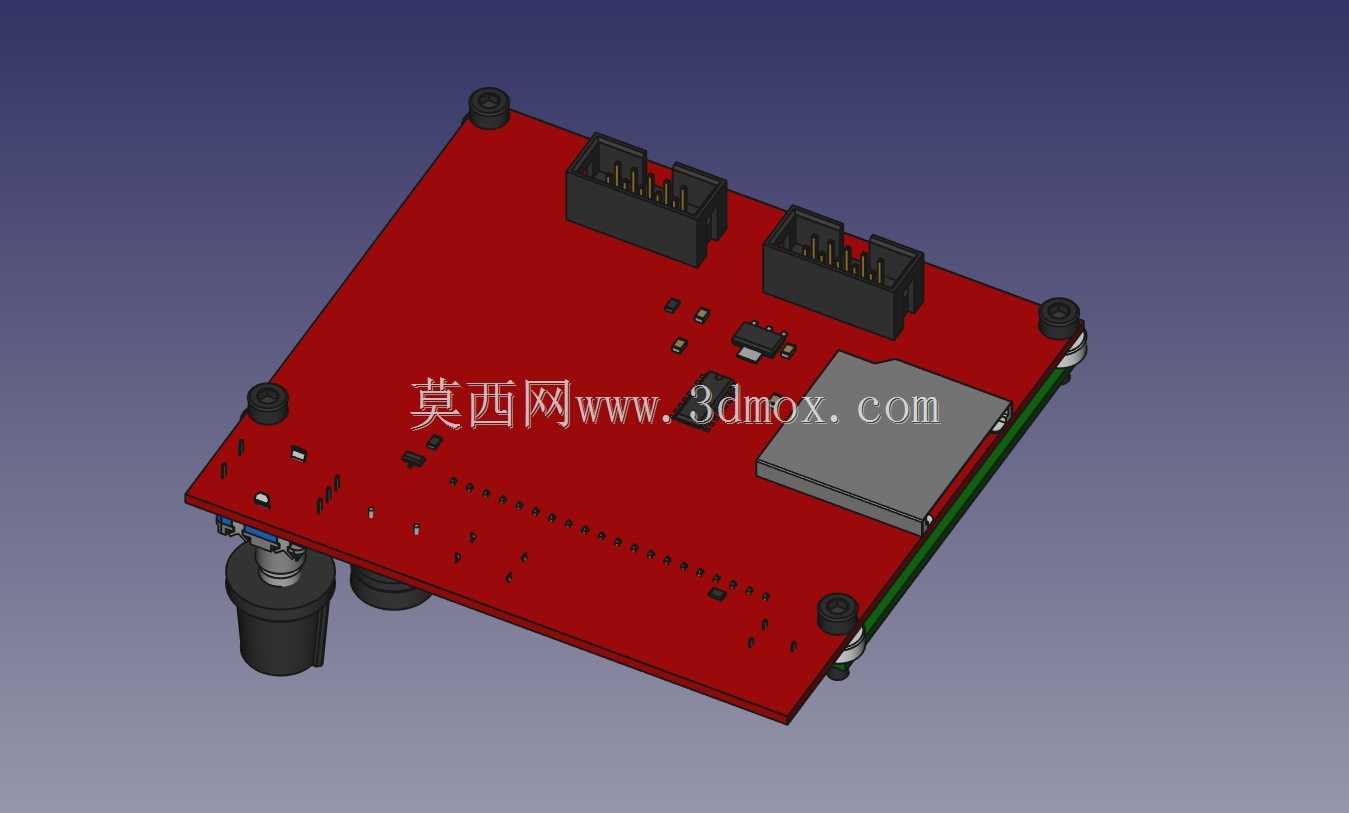

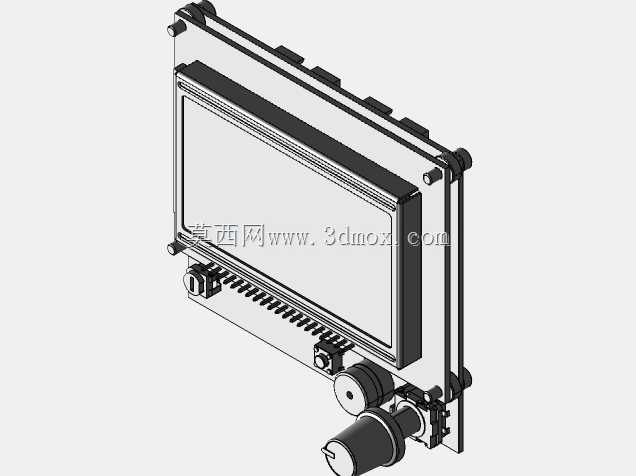

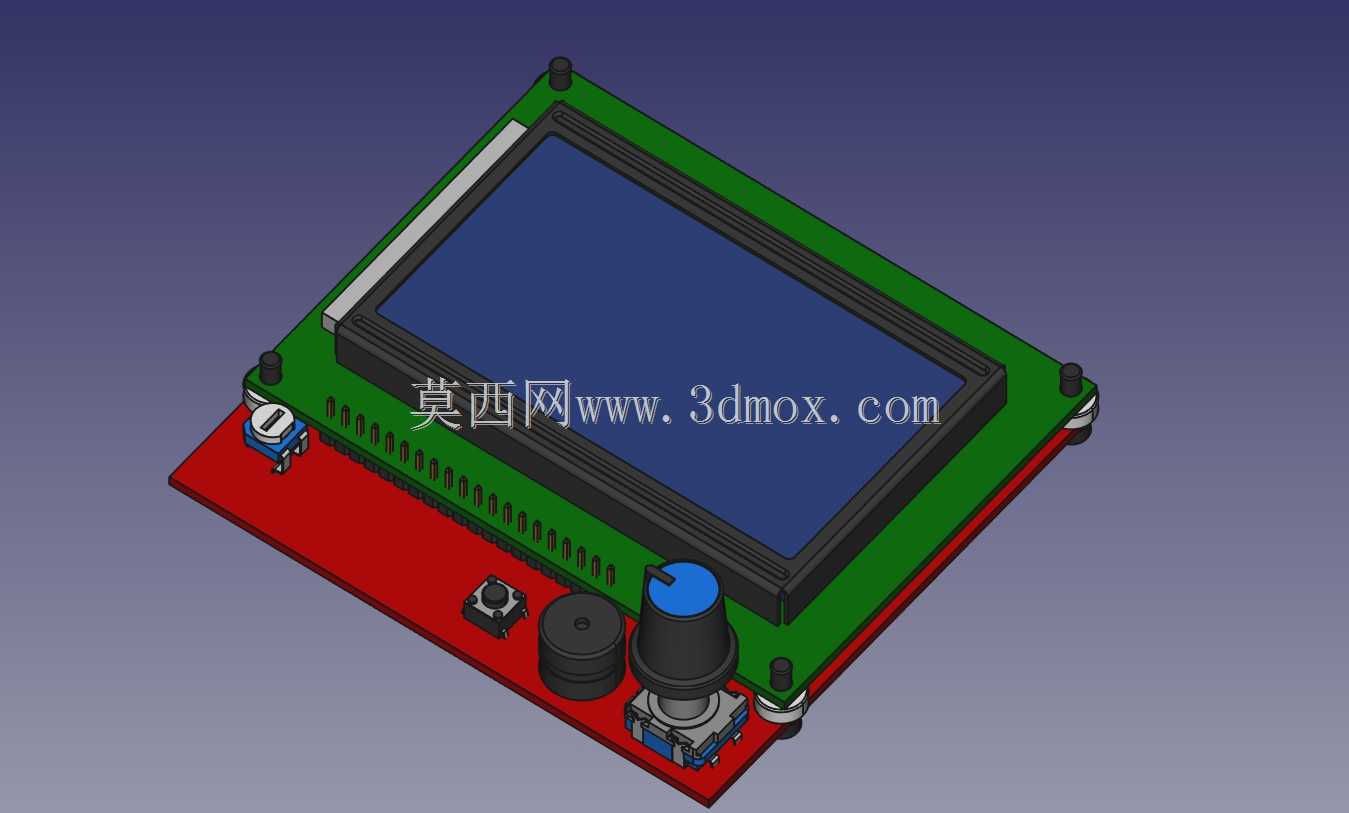

　　结构设计层面，模组采用双层板堆叠的布局方案，上层为12864点阵液晶屏的安装固定基板，屏幕四周设计有均匀分布的安装柱位，通过螺丝即可将液晶屏牢牢固定在PCB基板上，屏幕与基板之间预留有导电斑马条的压缩余量，可保证长期使用过程中屏幕接触稳定，不会因设备运行产生的振动出现显示缺划、接触不良等问题。下层为控制接口与操作元件的载板，板载集成了旋转编码器、独立轻触按键、蜂鸣器、对比度调节电位器等核心交互元件，各元件的排布避开了上下层板的连接排针位置，不会出现装配干涉问题。

　　从安装边界尺寸来看，模组整体外轮廓适配多数桌面3D打印机的前面板安装开孔尺寸，屏幕显示区域居中设置，四周的安装固定孔位与通用12864显示屏模组的安装孔距完全兼容，可直接替换同规格的老旧显示模组，无需对设备原有安装结构做二次修改。下层控制板的接口位置采用统一的IDC排线接口定义，与常见的3D打印机主控板显示接口引脚定义完全匹配，接线时无需调整线序，插装即可完成硬件连接。

　　功能特性上，这款图形显示控制器可完整呈现3D打印机运行过程中的喷嘴温度、热床温度、打印进度百分比、剩余打印时长、实时打印速度、风扇转速等核心参数，相比字符型显示屏，点阵式的图形显示界面可支持简单的状态图标显示、进度条可视化呈现，操作者无需通过字符代码判断设备状态，信息读取效率更高。板载的旋转编码器带按压确认功能，可实现菜单上下滚动选择、参数数值调整、选项确认等复合操作，独立的轻触按键可设置为一键复位、一键返回主菜单等快捷功能，蜂鸣器可在操作触发、打印完成、设备报错时发出提示音，对比度调节电位器可根据不同的环境光线角度调整屏幕显示对比度，保证不同光照环境下都能清晰读取屏幕内容。

　　设计过程中充分考虑了3D打印机的实际运行工况，设备运行过程中步进电机、散热风扇会产生持续的微幅振动，因此所有板载元件的焊盘位置都做了加大处理，安装柱位设计有橡胶减震垫的放置槽位，可在屏幕与安装面板之间加装薄橡胶垫，过滤设备运行传递到屏幕模组的振动，避免长期振动导致的元件虚焊、屏幕连接松动等问题。上下层板之间的连接排针采用带锁扣的排座设计，可避免设备移动、运输过程中排针松脱导致的显示故障。

　　从结构细节来看，屏幕上方的遮光边框设计有微小的倾斜角度，可减少环境灯光在屏幕表面产生的反光，提升强光环境下的屏幕可读性。旋钮的帽盖采用防滑纹理设计，表面的滚花结构可增加手指旋转时的摩擦力，即使手上沾有少量耗材碎屑也能顺畅旋转调节，不会出现打滑问题。所有元件的高度都控制在统一的尺寸范围内，不会出现某一元件过高导致前面板无法装配的问题，板边到安装孔的距离也预留了足够的面板卡扣空间，适配不同厚度的塑料前面板安装需求。

　　在设备选型适配过程中，这款模组的结构尺寸可覆盖绝大多数打印幅面在200-300mm区间的桌面级FDM3D打印机，无论是i3结构、三角洲结构还是箱体结构的机型，只要预留了标准12864显示屏的安装位，都可以完成适配安装。相比大尺寸的彩色触摸屏方案，这款点阵显示模组的结构更紧凑，占用机身空间更小，成本也更具优势，完全能满足日常3D打印操作的交互需求，不会出现功能冗余的问题。
