大电流H桥功率驱动模块结构设计

　　这款大电流H桥驱动模块的结构设计，核心围绕直流电机驱动场景的实际工程需求展开，在小型移动机器人、工业电动执行器、低压直流传动装置的驱动回路中，这类模块承担着将控制信号转换为大功率直流输出的核心作用，可实现直流电机的正反转切换、转速调节，单通道持续载流能力可达43A，能够适配多数中低压直流有刷电机的驱动需求，相比集成式驱动芯片的最小系统板，该设计重点强化了功率回路的散热能力与接线可靠性，适配工业现场的复杂安装环境。

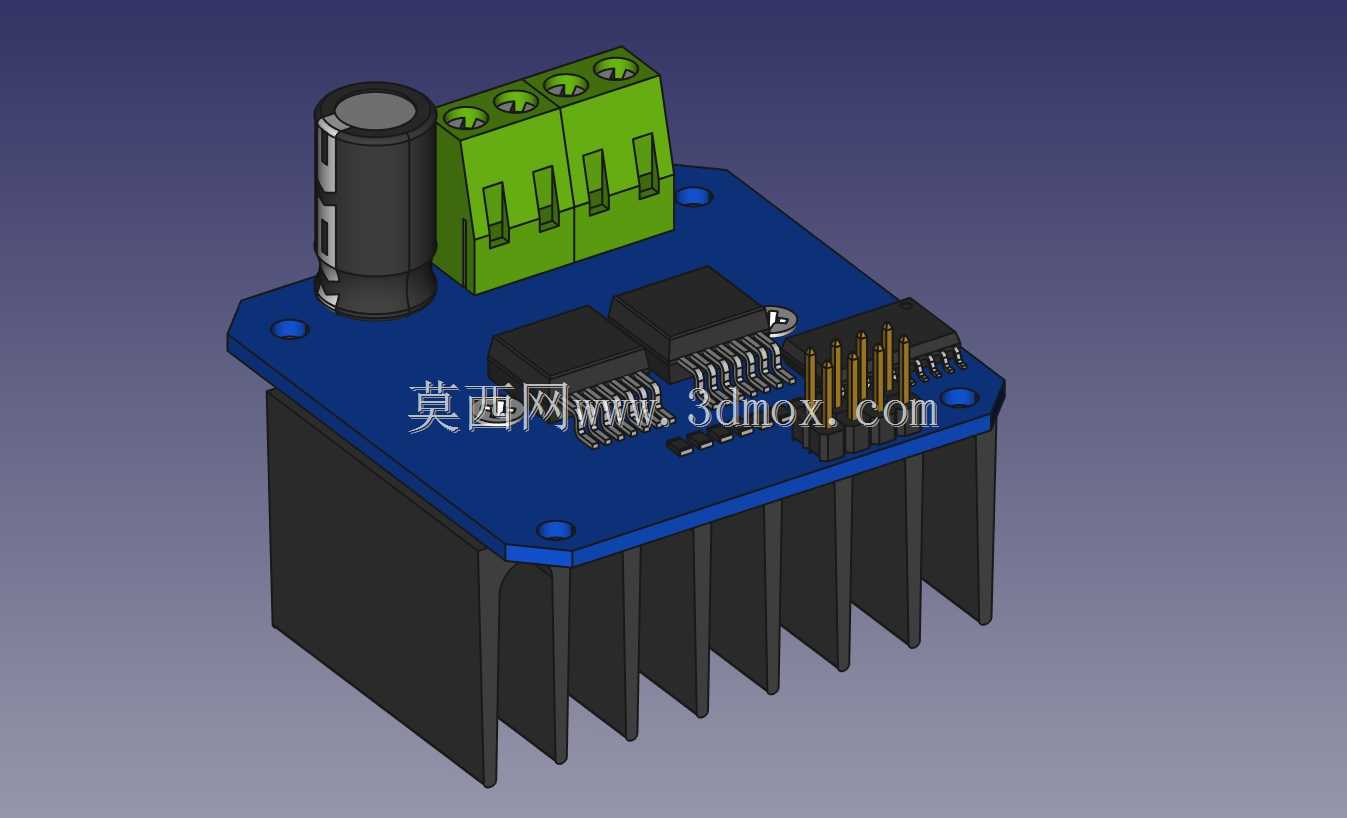

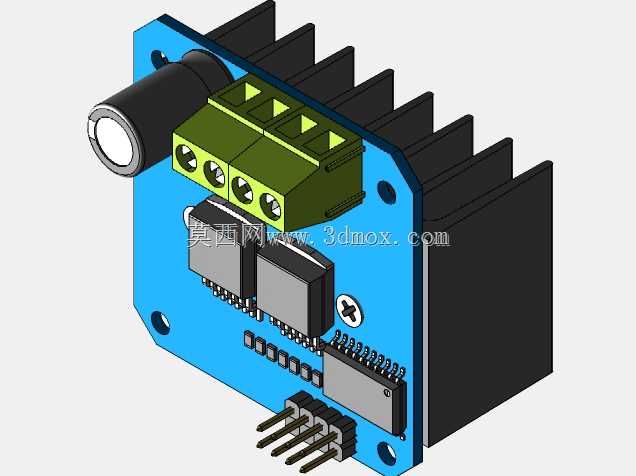

　　从结构布局来看，模块采用PCB板叠加型材散热片的双层结构，功率器件直接压接在散热片安装面上，中间预留导热介质填充间隙，降低功率器件到散热结构的热阻，避免大电流工况下芯片结温过高触发过温保护。PCB板上的元件排布遵循功率回路与信号回路分离的原则，大电流回路的接线端采用绿色栅栏式接线端子，端子引脚直接穿过PCB焊接在大电流覆铜区域，减少走线长度降低回路寄生电感，同时端子的螺丝压接结构可适配10-16AWG的动力线，避免大电流工况下接线处发热松动。信号侧采用排针接口，可直接插接在控制主板上，减少信号接线的冗余，适配嵌入式控制板的堆叠安装需求。

　　PCB板的安装孔位设置在四个边角，采用标准M3螺丝安装孔径，孔位周边预留足够的螺丝头沉台空间，安装时不会与板上元件产生干涉，散热片采用多鳍片铝挤型材，鳍片方向顺着模块的长边布置，在自然对流工况下可形成顺畅的散热风道，若安装在有强制风冷的设备舱内，散热效率可进一步提升。板载的大容量电解电容布置在功率回路的入口处，紧贴功率器件的电源引脚，可有效吸收电机换向时产生的电压尖峰，减少对前端电源的冲击，电容旁预留的固定位可点胶加固，避免设备振动场景下电容引脚出现疲劳断裂。

　　设计过程中重点考量了安装边界的适配性，模块整体的外轮廓尺寸控制紧凑，散热片的高度与板上最高元件的高度差控制在合理范围，不会出现元件突出散热片顶面的情况，安装时可贴近设备舱内壁布置，减少空间占用。功率器件的引脚弯折成型高度统一，焊接后器件顶面保持齐平，保证与散热片的接触压力均匀，避免个别器件接触不良导致局部过热。接线端子的进线方向朝向模块外侧，接线操作时无需拆卸周边其他组件，可直接完成动力线的压接与紧固，后期维护时拆装效率更高。

　　在实际应用场景中，这类H桥模块可直接替代传统的继电器正反转切换回路，相比继电器方案具备PWM调速能力，开关寿命更长，不会出现触点烧蚀的问题，适配需要频繁正反转切换、转速闭环调节的传动场景。结构设计上预留的绝缘间隙满足低压电气设备的安全间距要求，不同电位的导电件之间的爬电距离符合相关规范，即使在潮湿多尘的工业环境中，也不会出现沿面放电的故障。信号排针的引脚定义排布遵循常规驱动模块的通用定义，可直接兼容市面上多数开源控制板的驱动接口，无需额外调整接线顺序即可完成替换，降低设备改型的设计成本。
